Treliça de caixa de torneira de alumínio CS289 (treliça de caixa conectada por pino)
Índice de desenho | Nome do desenho | Comprimento |
|---|---|---|

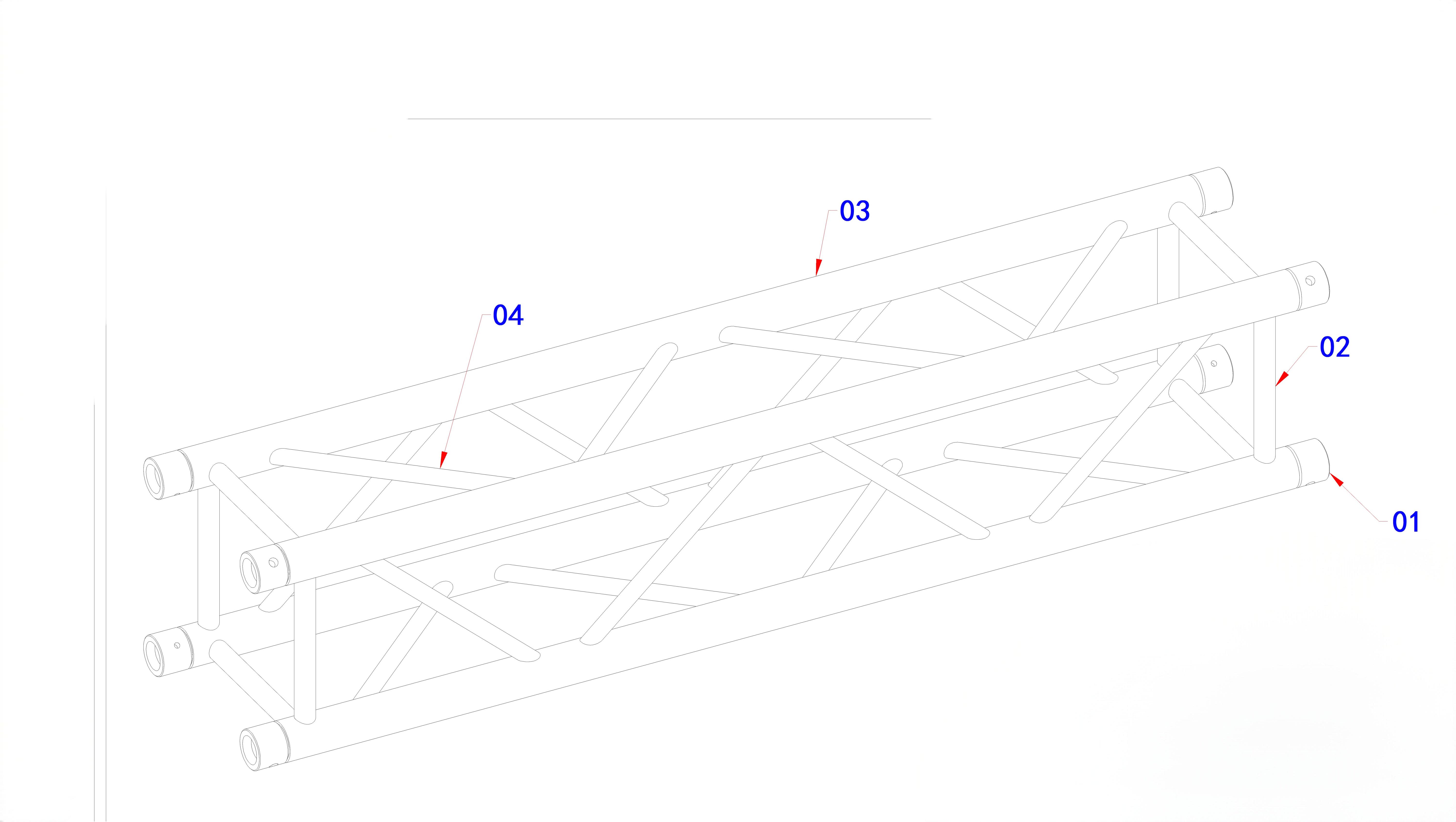

4090 | Treliça de caixa de torneira CS289 | 1.4m |

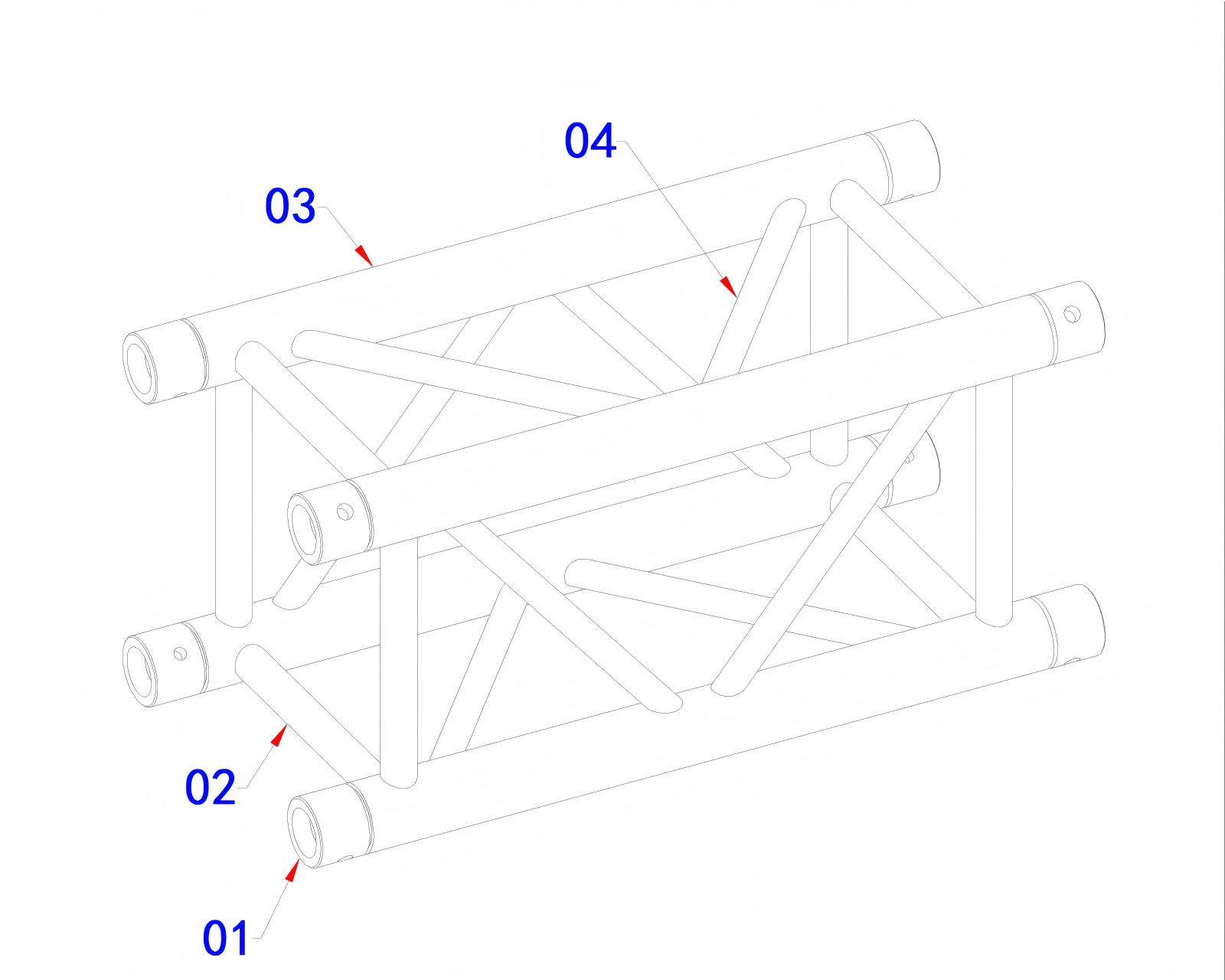

4188 | Treliça de caixa de torneira CS289 | 0,6 m |

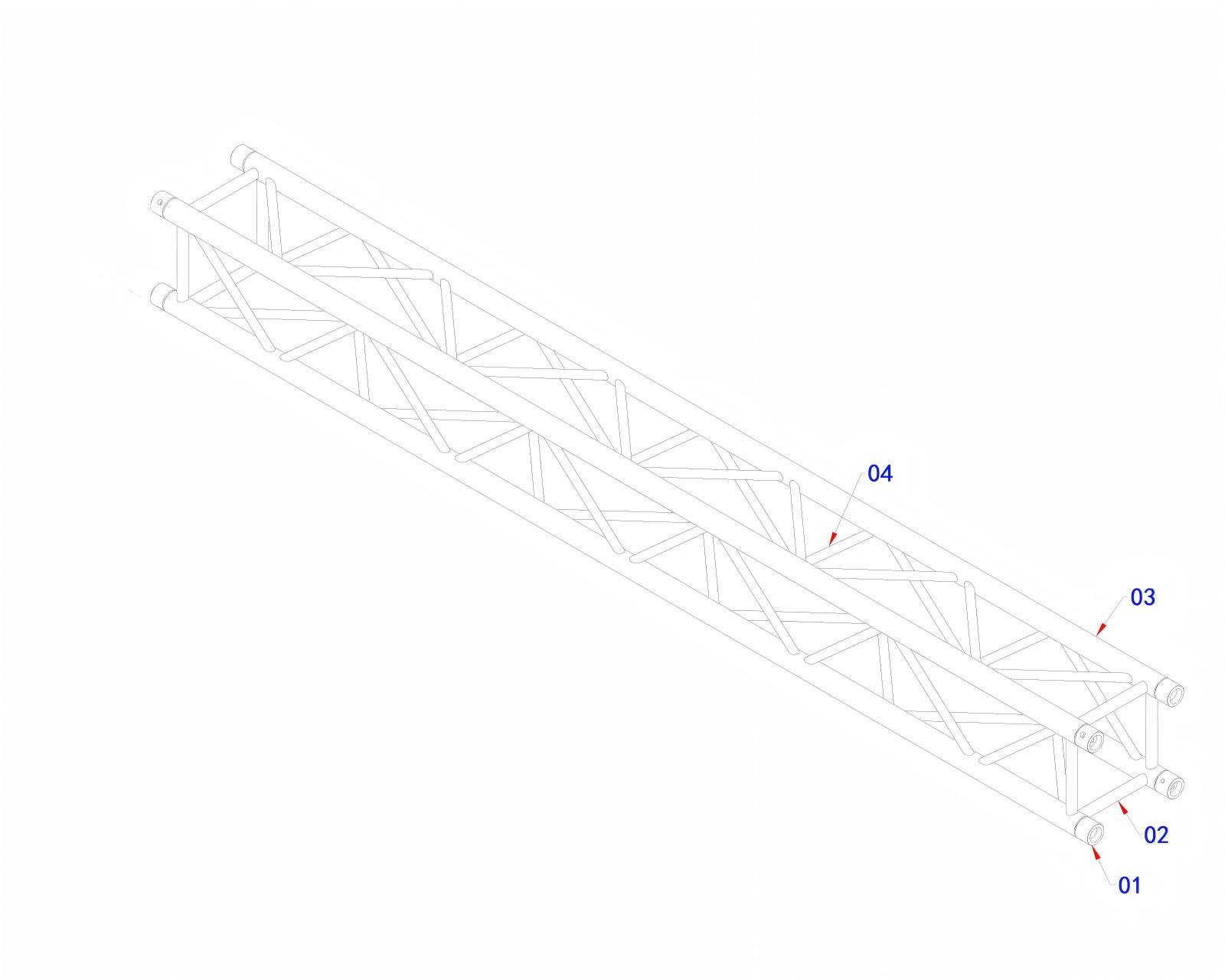

3773 | Treliça de caixa de torneira CS289 | 2,8m |

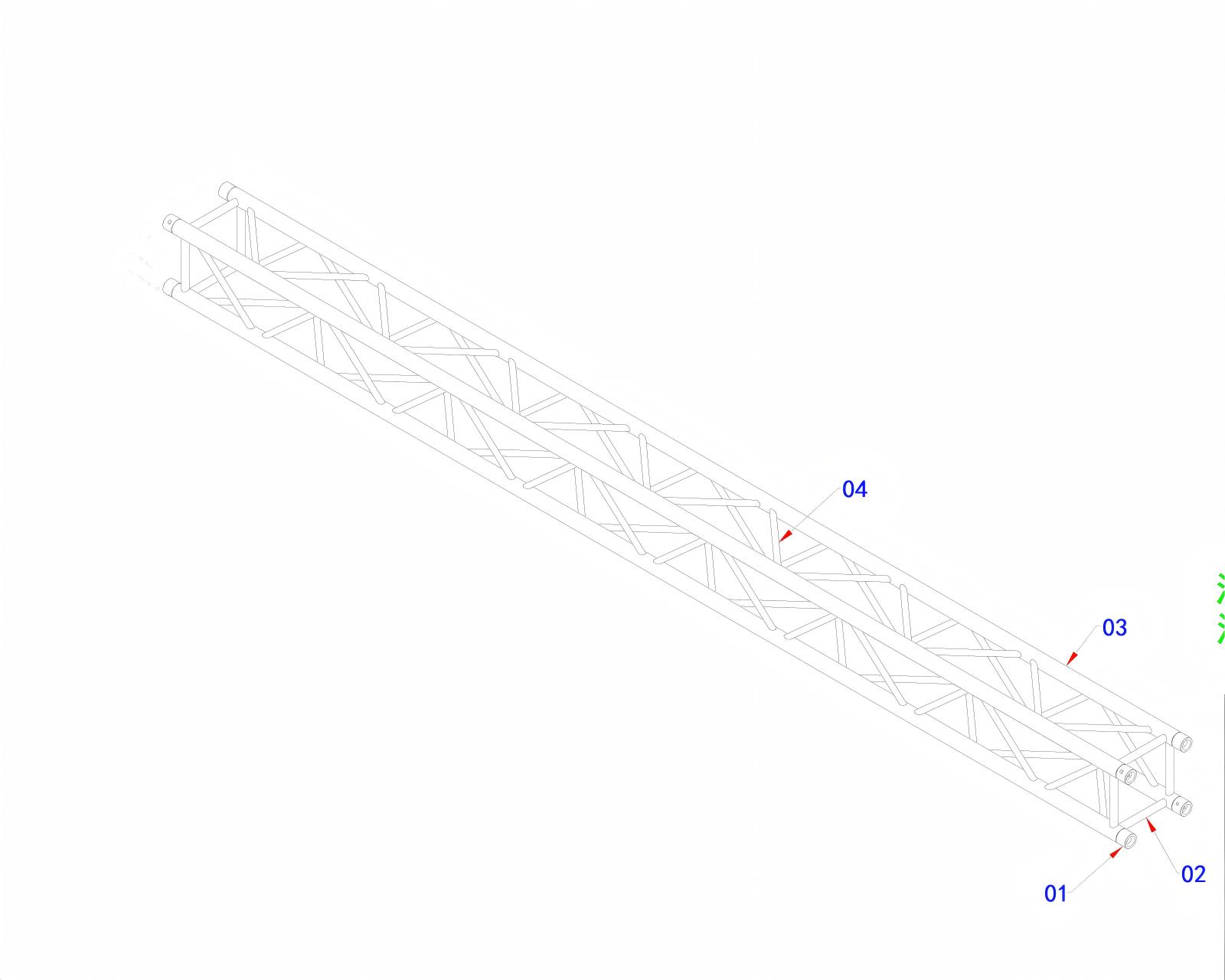

3773 | Treliça de caixa de torneira CS289 | 4,13m |
3845 | Treliça de caixa de torneira CS289 | 1,14m |

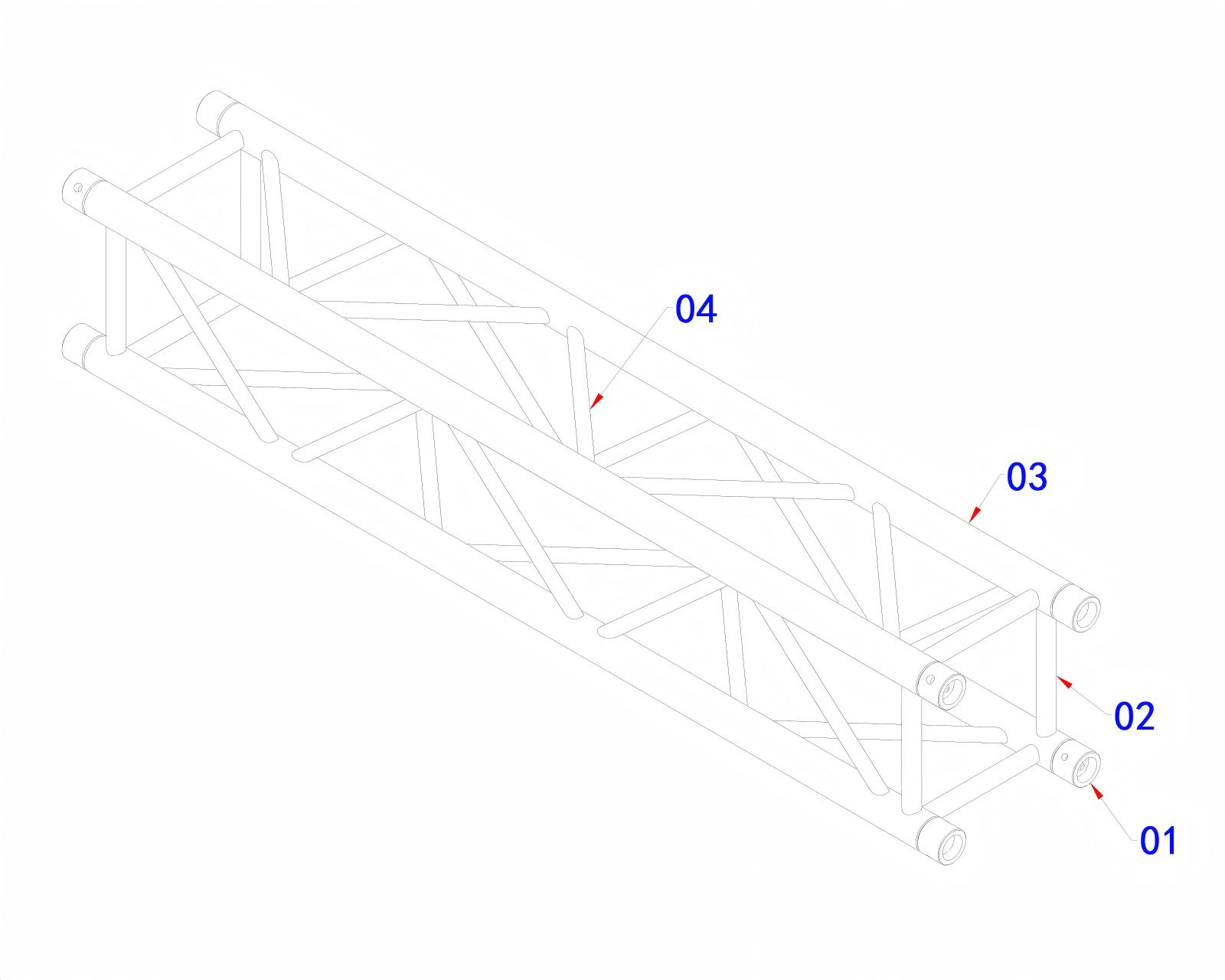

3845 | Treliça de caixa de torneira CS289 | 1,56m |
Índice de desenho | Nome do desenho | Comprimento |
|---|---|---|
4335 | Treliça de caixa de torneira CS289mm | 1.2m |
4205 | Treliça de caixa de torneira CS289mm | 0,8m |
4205 | Treliça de caixa de torneira CS289mm | 1.2m |
4299 | Treliça de caixa de torneira personalizada CS289mm | 1,1m |
Item | Detalhes |
|---|---|
Série de desenhos | Treliça de caixa de torneira CS289 |
Tipo de Estrutura | Estrutura de treliça de telhado externo / Estrutura de iluminação interna e externa |
Aplicativo | Estruturas de dossel externo, treliça de iluminação principal, estruturas de totem, estruturas de eventos internos e externos |
Largura da seção transversal | 289 mm |
Tubo principal | Tubo redondo de alumínio de 50 mm |
Espessura da parede do tubo | 3mm |
Tipo de treliça | Treliça de caixa |
Opções de comprimento | 0,6m / 1,14m / 1,4m / 1,56m / 2,8m / 4,13m |
Ambiente | Sistemas de treliça de telhado externo, estruturas de iluminação interna e externa |
Material | Liga de alumínio |
Sistema de Conexão | Conexão do pino espigão |
Tipo de desenho | Desenho CAD 2D |
Objetivo do projeto | Componentes estruturais para sistemas de cobertura externa e estruturas de iluminação |
Produtos Relacionados | Sistemas de treliça de iluminação padrão e estruturas de telhado externo |
A treliça de caixa de torneira de alumínio CS289 é um componente de treliça estrutural modular projetado para estruturas de eventos profissionais, sistemas de iluminação, estruturas de cobertura externa e estruturas de telhado temporárias.
Com um perfil quadrado de 289 mm, tubos redondos de alumínio com 50 mm de diâmetro e espessura de parede de 3 mm , o CS289 oferece uma solução forte e leve para aplicações que exigem maior estabilidade estrutural em comparação com sistemas de treliça de escada.
O sistema integrado de conexão com pino permite instalação rápida, transporte eficiente e combinação flexível de diferentes comprimentos de treliça.
Comparado com sistemas de treliça de escada de uma fileira, o projeto de treliça tipo caixa oferece:
Maior resistência à torção;
Melhor rigidez geral;
Melhor estabilidade para iluminação e estruturas de telhado;
Distribuição de carga multidirecional.
A estrutura em liga de alumínio fornece:
Alta relação resistência/peso;
Fácil transporte e manuseio;
Resistência à corrosão para aplicações externas;
Longa vida útil sob manutenção adequada.
O sistema de conexão por pinos permite:
Montagem e desmontagem rápidas;
Extensão modular de sistemas de treliça;
Tempo de instalação reduzido;
Armazenamento e transporte convenientes.
Componente | Descrição |
|---|---|
Acordes Principais | Quatro tubos redondos de alumínio de 50 mm formando a estrutura da caixa primária |
Membros Cruzados | Tubos de conexão horizontais mantendo a geometria da treliça |
Suporte Diagonal | Tubos diagonais internos melhorando a rigidez e a estabilidade |
Conector de torneira | Sistema de conexão integrado entre seções de treliça |
Pino de travamento | Componente de travamento mecânico para montagem segura |
Modelo | Tamanho do perfil | Especificação do tubo | Tipo de conexão | Comprimento | Material |
|---|---|---|---|---|---|
CS289-0.6 | 289 mm | Ø50mm × 3mm de espessura da parede | Conexão do pino espigão | 0,6m | Liga de alumínio |
CS289-1.14 | 289 mm | Ø50mm × 3mm de espessura da parede | Conexão do pino espigão | 1,14m | Liga de alumínio |
CS289-1.4 | 289 mm | Ø50mm × 3mm de espessura da parede | Conexão do pino espigão | 1.4m | Liga de alumínio |
CS289-1.56 | 289 mm | Ø50mm × 3mm de espessura da parede | Conexão do pino espigão | 1,56m | Liga de alumínio |
CS289-2.8 | 289 mm | Ø50mm × 3mm de espessura da parede | Conexão do pino espigão | 2,8m | Liga de alumínio |
CS289-4.13 | 289 mm | Ø50mm × 3mm de espessura da parede | Conexão do pino espigão | 4,13m | Liga de alumínio |
CS289 pode ser usado como componentes estruturais para:
Telhados para eventos ao ar livre;
Sistemas de cobertura temporária;
Estruturas de festivais;
Estruturas de telhados de exposição;
Estruturas de alumínio personalizadas.
Relacionado:
Sistemas de telhado para palco externo
CS289 também é adequado para:
Treliça de iluminação principal;
Estruturas totêmicas;
Sistemas de iluminação para concertos;
Estruturas expositivas;
Instalações profissionais para eventos.
Relacionado:
Estruturas de eventos de concerto
O CS289 adota um sistema de conexão de pino espigão.
Este método de conexão modular fornece:
As seções de treliça podem ser conectadas rapidamente sem montagem complexa de parafusos.
Diferentes comprimentos podem ser combinados para atender a vários layouts de eventos.
As seções modulares simplificam a embalagem, o transporte e o armazenamento.
Para estruturas externas, o projeto final do sistema deve considerar:
Comprimento total do vão;
Cargas aplicadas;
Peso do equipamento de iluminação;
Peso da cobertura do telhado;
Condições de vento;
Posições de apoio;
Condições do terreno.
Para estruturas externas de grande escala, a verificação de engenharia deve ser concluída de acordo com os requisitos do projeto.
Relacionado:
CS289 pode ser combinado com:
Sistemas de treliça de iluminação em alumínio;
Estruturas de Cobertura Externa;
Estruturas de Apoio a Eventos;
Sistemas de palco personalizados.
Relacionado:
Produção de palco personalizada
CS289 é usado principalmente para estruturas de iluminação profissional, sistemas de telhados externos, estruturas de cobertura e estruturas de eventos temporários.
CS289 apresenta um perfil de caixa de 289 mm usando tubos de alumínio de 50 mm de diâmetro e 3 mm de espessura de parede.
O CS289 utiliza um sistema de conexão com pino macho , permitindo rápida instalação e desmontagem.
Os comprimentos padrão incluem 0,6m, 1,14m, 1,4m, 1,56m, 2,8m e 4,13m . Comprimentos personalizados também podem ser fabricados de acordo com os requisitos do projeto.
Sim. CS289 é comumente usado para estruturas externas de telhados e coberturas. A aplicação final deve considerar o vão, as condições de carregamento e os requisitos ambientais.
Os desenhos representam configurações padrão de treliça de caixa de torneira de alumínio CS289.
O desempenho estrutural real depende do projeto completo do sistema, método de conexão, condições de carga, ambiente de instalação e requisitos de engenharia.
