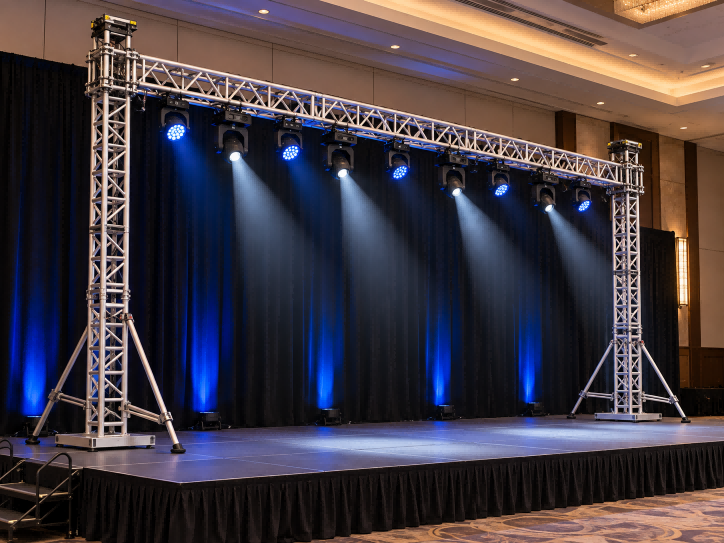

Sistema de pórtico de treliça de parafuso de alumínio 9x6m com torres gêmeas de suporte e suporte de estabilizador para eventos
50 Rever
O sistema de pórtico de treliça de parafuso DragonStage 9x6m é uma estrutura modular de suporte a eventos com duas torres de treliça verticais, uma viga de treliça horizontal conectada por parafusos, conjuntos de cabeça de torre, placas de base e contraventamento diagonal.
Com uma dimensão horizontal nominal de 9m (29,5 pés) e uma altura de 6m (19,7 pés), esta estrutura de estrutura aberta destina-se à iluminação de eventos, produção de palco, enquadramento de cenário e aplicações temporárias de pórtico. As especificações finais da treliça, os arranjos de suporte e as cargas dos equipamentos são confirmados de acordo com os requisitos do projeto.
O sistema de treliça de treliça DragonStage 9x6m é uma estrutura de treliça modular apoiada no solo, projetada para aplicações de produção de eventos que exigem uma viga de treliça horizontal elevada.
O sistema consiste em duas torres de suporte verticais conectadas por uma viga de treliça horizontal. Cada torre é ilustrada com um conjunto de base, contraventamento diagonal e um conjunto de cabeça de torre.

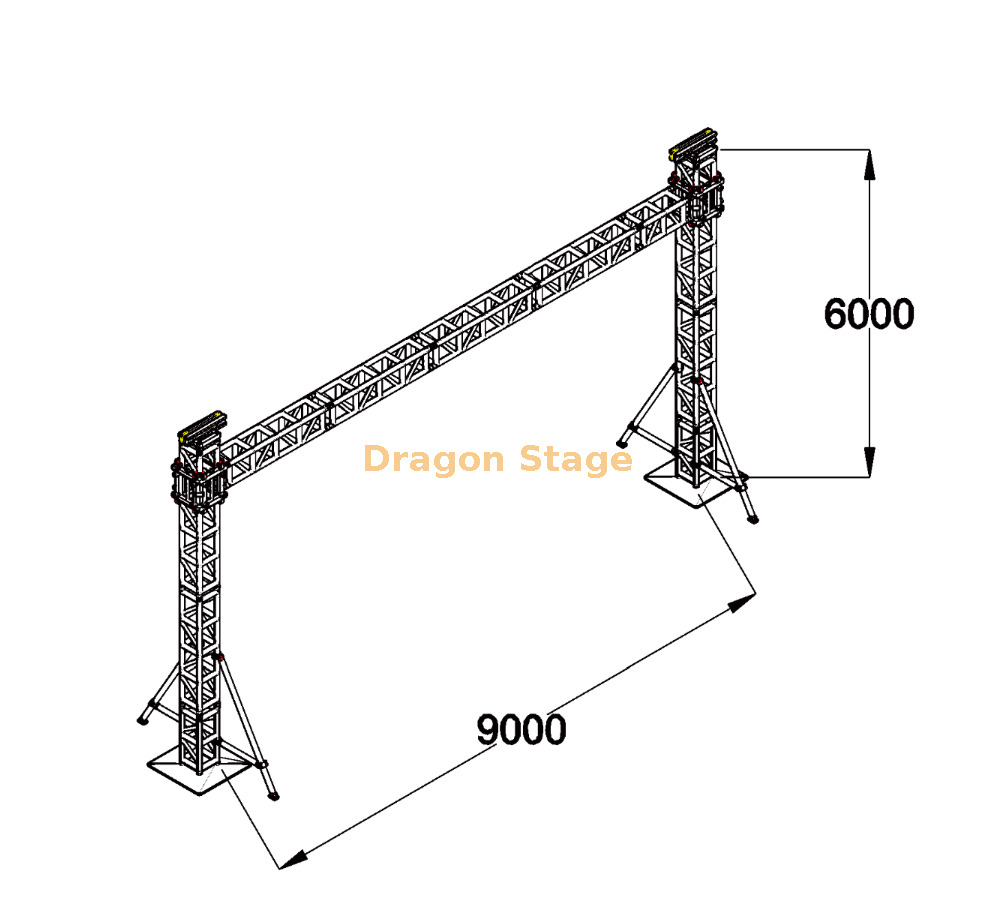

As dimensões nominais mostradas no desenho são:
Dimensão horizontal: 9m / 29,5 pés
Altura total: 6m/19,7 pés
A dimensão de 9m é retirada do desenho fornecido entre as posições de apoio indicadas. A largura externa final, o comprimento da viga e a abertura livre devem ser confirmados no desenho de produção.
Esta estrutura é particularmente relevante para empresas de eventos que procuram uma configuração de pórtico aberto em vez de uma cobertura completa ou estrutura de palco fechada.
A característica definidora deste produto é o seu arranjo de suporte de duas torres.
A estrutura ilustrada inclui:
Uma torre de treliça vertical de cada lado
Uma viga de treliça horizontal conectada por parafusos
Conjuntos de cabeça de torre
Placas de base
Estabilizadores diagonais e membros de reforço
Seções de conexão modular
A viga horizontal fornece a principal linha de treliça elevada, enquanto as duas torres formam a estrutura de suporte em ambos os lados.
Ao contrário de um simples arco de treliça montado diretamente com pernas verticais, esta configuração inclui membros de suporte adicionais em torno das bases da torre.
A capacidade real e a estabilidade da estrutura montada dependem das especificações finais dos componentes e das condições de suporte verificadas.
Estrutura de treliça conectada por parafusos
O sistema utiliza componentes de treliça conectados por parafusos em vez de um arranjo de conexão de ponta.
As seções da treliça dos parafusos são conectadas usando placas de extremidade, parafusos, porcas e outros fixadores especificados correspondentes.
Para empresas de aluguel e eventos, seções modulares separadas são úteis para transporte, armazenamento, manutenção e substituição.
Entretanto, os sistemas de treliça conectados por parafusos não são automaticamente intercambiáveis simplesmente porque possuem dimensões externas semelhantes. A geometria da placa final, o espaçamento dos furos dos parafusos, as especificações dos fixadores e o projeto estrutural também devem corresponder.
O pórtico inclui uma viga de treliça horizontal que conecta as duas torres de suporte.
A dimensão horizontal nominal mostrada no desenho é de 9m.
Esta viga elevada pode formar a base para um layout de produção de iluminação de eventos ou suspenso, sujeito à confirmação de cargas permitidas, posições de equipamentos e estrutura de suporte.
Os tamanhos finais da seção da viga, comprimentos dos componentes, disposição das conexões e posições dos equipamentos devem ser estabelecidos no desenho de montagem.
Torres de suporte verticais de 6m de altura
Ambos os lados do pórtico utilizam torres de treliça verticais.
O desenho indica uma altura total nominal de 6m.
Cada torre inclui um conjunto de base e membros de suporte diagonais próximos à seção inferior.
A parte superior de cada torre também inclui um conjunto adicional de cabeça de torre.
Embora estes componentes superiores sejam visíveis no desenho, a sua função precisa e se fazem parte de um mecanismo de elevação não foram especificadas.
Portanto, o produto não deve ser anunciado como um sistema de elevação motorizado ou como um pórtico de elevação operado manualmente sem a confirmação do equipamento real.
Placas de base e suporte diagonal dos estabilizadores
O arranjo de suporte inferior é uma característica importante desta configuração.
Cada torre ilustrada está equipada com uma placa de base e um reforço diagonal que se estende para fora da torre principal.
Isso difere de uma perna de treliça vertical simples colocada diretamente sobre uma base plana.
Para este tipo de estrutura temporária, o arranjo de suporte completo deve ser selecionado de acordo com as condições reais de instalação.
O desenho fornecido não estabelece o lastro necessário, o método de ancoragem, o projeto da fundação ou as cargas externas permitidas.
Estes requisitos devem ser confirmados para a montagem completa.
Projetado para aplicações de iluminação de eventos e pórticos abertos
O sistema pode ser considerado para layouts de produção de eventos que exigem uma treliça suspensa independente.
As aplicações potenciais incluem:
Estruturas de iluminação para eventos
Estruturas de produção de concertos
Sistemas de treliça para palco interno
Instalações temporárias de pórtico
Áreas de produção de exposições
Enquadramento do cenário de palco
Estruturas para eventos corporativos
Aplicações de produção de festivais
Para luminárias, equipamentos suspensos, banners ou outras cargas adicionais, a estrutura completa deverá ser verificada de acordo com a instalação final.
Por que escolher um pórtico de torre gêmea?
Um pórtico de torre dupla fornece uma viga superior definida entre duas posições de suporte separadas.
Este arranjo pode ser prático quando um evento requer uma viga de treliça em uma área de trabalho aberta, mas não precisa de uma estrutura completa do telhado.
Também permite que a treliça horizontal, os componentes da torre, os conjuntos de base e as conexões sejam fornecidos como elementos modulares separados.
Para locadoras, esses componentes poderão ser úteis em futuros layouts compatíveis, desde que a nova configuração seja devidamente especificada e verificada.
Construção Modular e Fornecimento de Componentes
DragonStage pode discutir um pacote completo incluindo:
Seções de treliça de parafuso horizontal
Seções verticais de treliça de torre
Hardware de conexão de treliça correspondente
Conjuntos de cabeça de torre
Placas de base
Estabilizadores diagonais e componentes de suporte
As quantidades finais dos componentes dependem do tamanho confirmado da treliça, dos comprimentos reais dos componentes e do arranjo final da montagem.
A seção transversal da treliça, as dimensões do tubo, a classe do material, as especificações do parafuso e as dimensões da base devem ser definidas antes da finalização da lista técnica de produção.
Possibilidade de fornecimento separado de componentes
Dimensões estruturais personalizadas disponíveis
Nota importante sobre o produto
O desenho fornecido confirma a dimensão horizontal nominal de 9m, altura de 6m, torres gêmeas, viga superior, componentes visíveis da cabeça da torre, bases e contraventamento diagonal.
O tipo de conexão por parafuso é especificado pelas informações do produto fornecidas.
A informação atual não estabelece:
Seção transversal exata da treliça
Classe de liga de alumínio
Diâmetro do tubo principal ou espessura da parede
Comprimento total do feixe horizontal
Largura de abertura clara
Carga permitida verificada
Se um sistema de elevação está instalado
Resistência ao vento
Lastro ou ancoragem necessária
Requisitos de fundação
Aprovação de engenharia específica do projeto
Estas deverão ser confirmadas de acordo com o desenho final de fabricação, cargas dos equipamentos e condições de instalação.
Perguntas frequentes
Qual é o tamanho deste pórtico de treliça de parafuso?
O desenho especifica uma dimensão horizontal nominal de 9m e uma altura total de 6m, aproximadamente 29,5 pés x 19,7 pés.
A dimensão de 9m é o vão livre entre as torres?
Não necessariamente. A dimensão de 9m é mostrada entre as posições de suporte na ilustração. A abertura livre final e a largura externa total devem ser confirmadas no desenho de produção.
Que tipo de conexão de treliça este sistema usa?
O produto é especificado como um sistema de treliça conectado por parafusos.
Quantas torres de apoio possui o pórtico?
O sistema ilustrado utiliza duas torres de treliça verticais, uma de cada lado da viga horizontal.
O sistema inclui colchetes diagonais?
Sim. O desenho mostra o contraventamento diagonal dos estabilizadores conectados aos arranjos de suporte da torre.
O pórtico pode ser usado para iluminação de eventos?
Pode ser considerado para aplicações de iluminação de eventos. As luminárias, posições de fixação, interfaces de suporte e disposição completa do carregamento devem ser verificadas.
O sistema inclui uma talha elétrica ou mecanismo de elevação?
O desenho mostra conjuntos torre-cabeça, mas não confirma o método de içamento ou a inclusão de talha elétrica. Isso deve ser especificado antes do pedido.
O pórtico inclui telhado?
Não. Esta é uma configuração de treliça de pórtico aberto sem cobertura de telhado.
Pode ser instalado ao ar livre?
A adequação ao ar livre depende da estrutura completa, das condições do local, da exposição ao vento, das cargas e dos arranjos verificados de suporte e ancoragem.
A largura ou a altura podem ser personalizadas?
Sim. Diferentes dimensões e configurações de treliça podem ser discutidas de acordo com os requisitos do projeto do cliente.
As seções de treliça existentes podem ser usadas com este sistema?
Possivelmente, mas a compatibilidade deve ser confirmada pelas dimensões da treliça, geometria da placa de conexão, especificações dos parafusos e arranjo estrutural completo.
Quais informações são necessárias para cotação?
Forneça a aplicação pretendida, as dimensões necessárias, a seção de treliça preferida, os pesos dos equipamentos e as posições de montagem, o uso interno ou externo e se um pacote completo de torre e base é necessário.
Por que escolher DragonStage
A DragonStage fabrica produtos de treliça modular e fornece configurações completas de treliça para eventos, incluindo seções de treliça individuais, componentes de torre, hardware de conexão e acessórios estruturais.
Para um pórtico de torre dupla de 9 m, o requisito importante não é apenas o comprimento da viga. As torres, suportes de base, elementos de contraventamento, conexões e equipamentos pretendidos também devem ser considerados em conjunto.
Uma lista clara de componentes e um desenho de montagem confirmado ajudam os clientes a entender o pacote completo antes da fabricação e envio.
Solicite uma cotação
Para uma cotação detalhada, forneça:
Largura e altura necessárias do pórtico
Dimensões preferidas da treliça de parafuso
Especificações do material da treliça, se já definidas
Aplicação de evento pretendida
Tipo de equipamento e cargas totais anexadas
Posições de montagem
Uso interno ou externo
Condições do local e do solo
Quaisquer componentes de elevação necessários
Quantidade necessária
A DragonStage pode então revisar a configuração proposta e preparar uma cotação de fabricação baseada em componentes.
