Grande palco de concerto de 36x18x12m com sistema de treliça de telhado multitorre – 120x60x40 pés

peso da embalagem: 6470kg

volume da embalagem: 86cbm

Informações do produto

Descrição do produto

O sistema de treliça de teto para palco de concerto grande DragonStage 36x18x12m é uma configuração de palco modular de grande formato projetada para ambientes de produção de concertos e eventos.

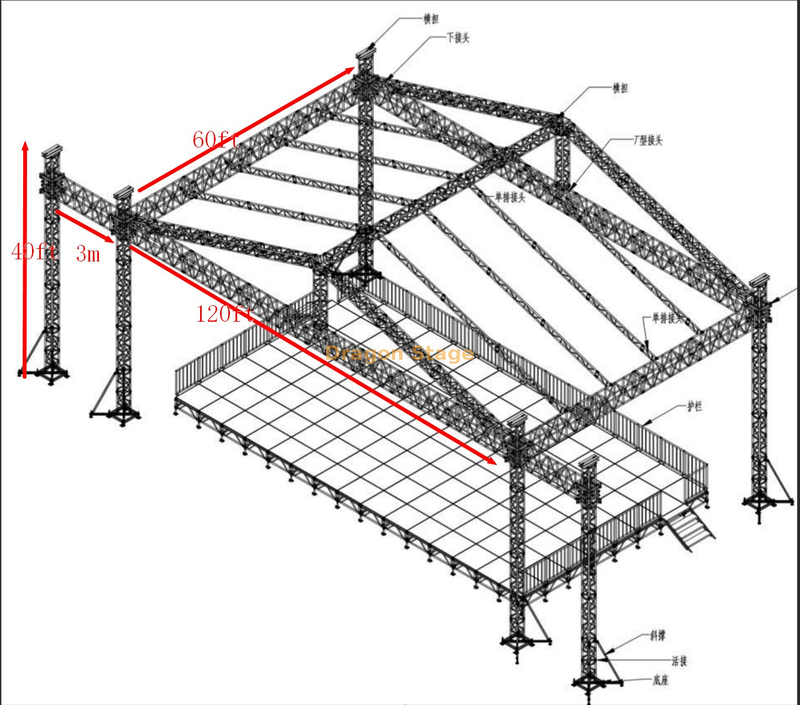

O sistema ilustrado combina uma série de torres de treliça verticais, vigas de treliça horizontais, membros transversais, contraventamento diagonal e uma plataforma de palco modular elevada.

A estrutura principal é especificada com dimensões totais nominais de:

36m de largura × 18m de profundidade × 12m de altura

120 pés × 60 pés × 40 pés

A estrutura suspensa é disposta em uma grande área de desempenho, com vários membros de treliça conectando as seções estruturais principais.

Abaixo da estrutura de treliça há uma plataforma de palco modular com um layout de convés repetido, guarda-corpos perimetrais e acesso por escadas.

Esta configuração é destinada a clientes que precisam de um arranjo completo de palco para eventos, em vez de comprar vigas de treliça e plataformas de palco individuais separadamente.

Para outras estruturas de cobertura de grandes eventos, explore Roof Truss Systems.

Configuração de palco de concerto de grande formato de 36 m

Um palco deste tamanho nominal é destinado a produções de eventos onde um pequeno palco convencional é insuficiente.

As aplicações potenciais incluem:

• Grandes concertos ao ar livre

• Festivais de música

• Produções de entretenimento ao vivo

• Apresentações culturais

• Produções de concertos em turnê

• Grandes palcos de eventos temporários

• Eventos de entretenimento público

• Produções de eventos especiais

A largura nominal de 36 m proporciona um layout estrutural amplo, enquanto a profundidade de 18 m permite que a estrutura aérea se estenda por uma área substancial de produção de eventos.

A área útil real do palco e as dimensões internas claras devem ser confirmadas nos desenhos finais.

Sistema de suporte de treliça de telhado multitorre

Uma das características definidoras desta configuração é o seu arranjo estrutural multitorre.

Ao contrário dos sistemas de treliça de telhado mais pequenos que podem utilizar quatro torres de suporte principais, a estrutura ilustrada inclui múltiplas posições de torre verticais ligadas através da estrutura de treliça suspensa.

Os principais elementos estruturais visíveis incluem:

• Torres de treliça verticais

• Vigas principais de treliça horizontal

• Membros de treliça transversais

• Suporte diagonal

• Conjuntos de conexão no topo da torre

• Conjuntos de suporte de base

• Seções estruturais auxiliares

As posições e conexões adicionais da torre permitem que a estrutura seja configurada como um sistema integrado maior.

O número exato de torres, seus espaçamentos, seções de treliça e capacidades estruturais deverão seguir os desenhos do projeto final.

Estrutura de treliça aérea

A estrutura aérea usa membros de treliça interconectados em vez de uma única viga horizontal contínua.

A estrutura visível inclui membros principais da treliça, vigas transversais repetidas, elementos diagonais e múltiplos pontos de conexão estrutural.

Este arranjo pode formar a base de um sistema de treliça de telhado para grandes eventos.

A cobertura do telhado não é mostrada no desenho atual. Qualquer membrana de telhado proposta, proteção contra intempéries ou equipamento de produção suspenso deve ser especificada separadamente e avaliada como parte da estrutura completa.

Para obter mais informações sobre como selecionar a geometria e as conexões da treliça, consulte Projeto e configuração da treliça.

Plataforma Modular de Palco

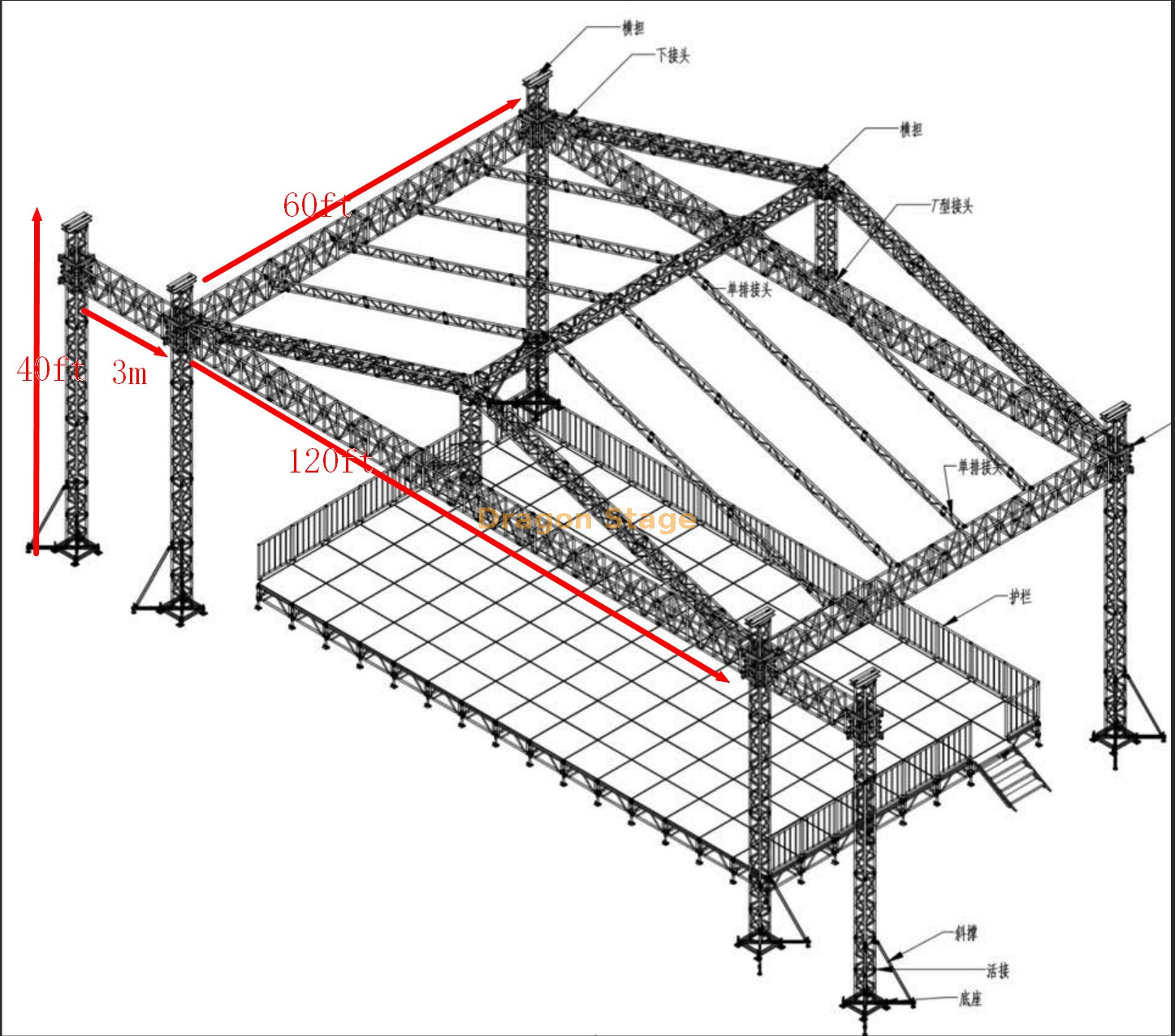

O desenho também ilustra uma grande plataforma modular de palco instalada abaixo da estrutura suspensa.

O palco tem um padrão de deck retangular repetido com elementos de suporte abaixo da plataforma.

Os acessórios visíveis incluem guarda-corpos perimetrais e acesso por escadas.

O pacote completo de etapas pode envolver:

• Painéis modulares de palco

• Componentes de suporte de palco

• Conexões de palco

• Guarda-corpos

• Escadas de acesso

• Hardware de instalação relacionado

As dimensões da etapa final, altura, sistema de suporte, material de superfície e quantidades de componentes devem ser confirmados na lista técnica de produção.

Os clientes que necessitam de outras configurações de palco podem explorar os Stage Platform Systems.

Deslocamento Estrutural Auxiliar de 3m

O desenho fornecido inclui uma dimensão separada de 3m entre duas posições de suporte adjacentes.

Isto deve ser tratado como uma dimensão auxiliar do layout, em vez de ser adicionado automaticamente à largura total nominal de 36 m.

Antes da produção, o desenho final deve estabelecer se esta seção auxiliar está incluída na área indicada ou se estende além dela.

Sua função estrutural e componentes exatos também devem ser confirmados.

Fabricação e fornecimento modular

Para grandes estruturas de eventos, um sistema completo não pode ser especificado apenas pelas suas dimensões externas.

O pacote de fornecimento final depende do layout estrutural e dos requisitos dos componentes.

A DragonStage pode discutir a fabricação e fornecimento de módulos de treliça, componentes de torre, conexões, plataformas de palco, guarda-corpos, escadas de acesso e hardware relacionado de acordo com a configuração confirmada.

Uma lista detalhada de materiais pode então identificar cada tipo, quantidade e especificação de componente.

Principais recursos

• Configuração geral nominal de 36m × 18m × 12m

• Tamanho imperial nominal 120 pés × 60 pés × 40 pés

• Arranjo de palco de concerto em grande formato

• Múltiplas torres de suporte de treliça vertical

• Estrutura extensa de treliça suspensa

• Vigas principais e membros transversais da treliça

• Contraventamento estrutural diagonal

• Plataforma de palco modular

• Guarda-corpos de palco ilustrados e escadas de acesso

• Deslocamento do suporte auxiliar de 3m mostrado

• Configuração modular baseada em componentes

• Opções de fabricação personalizada e fornecimento de sistemas

Nota técnica importante

A informação confirmada consiste nas dimensões nominais solicitadas e nos elementos estruturais visíveis no desenho.

O desenho fornecido não estabelece:

• Capacidade de carga verificada da treliça do telhado

• Carga máxima de iluminação ou suspensão do equipamento

• Resistência ao vento

• Requisitos de lastro ou ancoragem

• Especificações da fundação

• Carga permitida do palco

• Especificação de cobertura de telhado

• Quantidades de componentes verificadas

• Aprovação de engenharia específica do projeto

A configuração final requer a confirmação do material da treliça, tamanhos das seções, conexões, cargas do equipamento, condições ambientais, condições do solo e requisitos aplicáveis ​​do projeto.

A altura total nominal de 12 m não deve ser interpretada como uma altura livre confirmada abaixo de cada parte da estrutura suspensa.

Perguntas frequentes

Qual é o tamanho total deste sistema de palco de concerto?

As dimensões totais nominais são 36 m de largura x 18 m de profundidade x 12 m de altura , correspondendo à designação de tamanho imperial comercial de 120 pés x 60 pés x 40 pés..

O produto inclui uma plataforma de palco?

A configuração ilustrada inclui uma plataforma de palco modular com guarda-corpos visíveis e acesso por escadas. O pacote da fase final e as quantidades dos componentes devem ser confirmados antes da cotação.

Que tipo de estrutura de telhado é mostrada?

O desenho ilustra uma grande estrutura de treliça suspensa suportada por múltiplas torres de treliça verticais, com vigas transversais e elementos de contraventamento.

Está incluída uma cobertura impermeável?

A cobertura do telhado não é mostrada no desenho. Qualquer membrana ou pacote de proteção contra intempéries deve ser especificado e confirmado separadamente.

Os equipamentos de iluminação e som podem ser suspensos na armação superior?

Esses equipamentos podem fazer parte do uso pretendido na produção de eventos, mas as cargas e posições de suspensão permitidas não podem ser estabelecidas apenas a partir da imagem. Eles exigem verificação específica do projeto.

O que representa a dimensão adicional de 3m?

O desenho mostra um espaçamento auxiliar de 3m entre as posições de apoio. A sua relação com a largura nominal total de 36m e a sua função estrutural deverão ser confirmadas no desenho final.

As dimensões do palco e da treliça podem ser personalizadas?

Diferentes dimensões e configurações podem ser discutidas. Qualquer alteração na largura, profundidade ou altura nominal pode afetar as posições da torre, os membros da treliça, as conexões e o arranjo de suporte.

Esta estrutura pode ser usada ao ar livre?

A adequação ao ar livre depende da configuração completa, incluindo o local, a exposição ao vento, a cobertura do telhado, o equipamento anexado, as condições do solo e a verificação estrutural necessária.

O sistema usa componentes de treliça modulares?

Sim. O sistema ilustrado é montado a partir de múltiplas seções de treliça e conjuntos de conexão, em vez de uma unidade fabricada permanentemente. Os tipos exatos de conexão devem ser confirmados.

A DragonStage pode fornecer o palco e a treliça como um único pacote?

A DragonStage pode discutir o fornecimento coordenado dos componentes do palco e da treliça de acordo com um desenho e lista de materiais confirmados.

Por que escolher DragonStage

A DragonStage fabrica e fornece sistemas modulares de palco e treliça para aplicações em eventos temporários.

Para grandes palcos de concertos, a coordenação da estrutura de treliça, das torres de suporte, da plataforma do palco, dos componentes de acesso e dos requisitos de instalação é importante para preparar um pacote de equipamentos completo e preciso.

Nossa abordagem é estabelecer a configuração necessária e as especificações dos componentes antes de finalizar a fabricação e o fornecimento.

Solicite uma cotação

Para uma cotação detalhada, forneça:

• Largura, profundidade e altura gerais necessárias

• Local do evento e aplicação interna/externa

• Requisitos de cobertura de telhado

• Detalhes de iluminação, som, LED e outros equipamentos

• Pesos dos equipamentos e posições de instalação propostas

• Dimensões e altura da plataforma do palco

• Requisitos de guarda-corpo e escada

• Condições de aterramento e instalação

• Quantidade necessária

A DragonStage pode então revisar a configuração pretendida e preparar uma proposta de fabricação e fornecimento correspondente.
