11x6x7m cobriu o sistema de alumínio do fardo do telhado do concerto com as asas gêmeas do orador do PA de 2m

peso da embalagem: 1830kg

volume de embalagem: 16cbm

Informações do produto

Descrição do produto

O sistema de treliça de telhado de concerto coberto DragonStage 11x6x7m é uma estrutura completa de produção de eventos temporários projetada em torno de três áreas coordenadas:

• o telhado principal do palco coberto

• a plataforma central de desempenho modular

• duas asas de alto-falante PA laterais independentes

As principais medidas da estrutura do telhado:

11m de largura × 6m de profundidade × 7m de altura

aproximadamente:

36,1 pés x 19,7 pés x 23,0 pés

Duas asas de alto-falante adicionais de 2 m/6,56 pés estendem-se da estrutura principal em direção às torres externas separadas.

Isso cria um layout de seis torres que separa o teto central de desempenho das duas posições laterais de suporte de som.

Para outras configurações de telhado de eventos, consulte Roof Truss.

Telhado principal coberto de 11 m de largura

A estrutura central fornece uma largura principal nominal de:

11m/36,1 pés

Esta largura refere-se à estrutura principal do teto e não inclui as abas dos alto-falantes laterais.

Comparado com um telhado menor de 10 m de largura, a largura adicional do palco oferece mais espaço para:

• layouts de performer mais amplos

• configurações de banda maiores

• elementos cênicos

• iluminação de palco

• equipamento de apresentação

• zonas de produção de eventos

A largura livre real do desempenho depende das posições da torre e do layout final do palco.

Profundidade do telhado de 6m

A estrutura principal tem uma profundidade nominal de:

6m/19,7 pés

Esta configuração mais profunda dá ao teto mais cobertura frontal do que sistemas de palco compactos menores.

A estrutura do telhado mostrada inclui múltiplos membros transversais que se estendem entre as linhas principais da treliça.

A profundidade coberta utilizável final depende da geometria da copa, das posições da treliça e do desenho de produção aprovado.

Altura total de 7m

A estrutura principal é especificada em aproximadamente:

Altura total de 7m/23 pés

Isto cria espaço superior para a estrutura do telhado inclinado e equipamentos de produção.

A dimensão de 7m não deve ser automaticamente interpretada como:

• altura clara do palco

• altura de suspensão da matriz linear

• altura de trabalho de iluminação

• altura útil da treliça interna

Estas dimensões devem ser confirmadas no desenho detalhado de montagem.

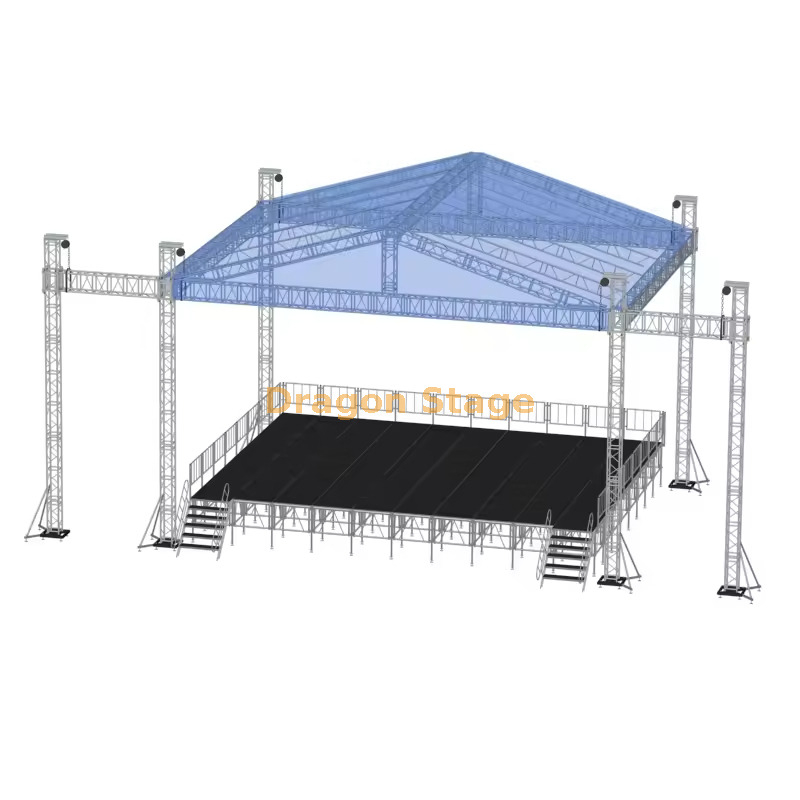

Cobertura de telhado inclinado azul

Ao contrário da configuração anterior de estrutura aberta, a imagem deste produto mostra claramente uma cobertura azul cobrindo o telhado inclinado.

A cobertura do telhado segue a geometria inclinada da estrutura principal do telhado.

A especificação final do velame deve confirmar:

• material

• peso do tecido

• cor

• método de fixação

• requisito de desempenho contra incêndio

• propriedades impermeáveis

• arranjo de tensionamento

A imagem confirma a cobertura visual, mas não a sua especificação técnica completa.

Asas duplas de alto-falante PA de 2m

Cada lado do telhado principal inclui um valor nominal:

Asa de alto-falante de 2 m / 6,56 pés

conectando a estrutura primária a uma torre externa independente.

Essas posições laterais podem ser usadas ao planejar adequadamente:

• sistemas de alto-falantes line-array

• Equipamento de PA

• suporte de som lateral

• equipamento de produção selecionado

Para estruturas de suporte de áudio relacionadas, consulte Treliça de alto-falante e line array.

Por que usar torres de alto-falantes separadas?

Uma posição dedicada de suporte de som mantém o sistema de alto-falantes fora da abertura do palco principal.

Isso pode ajudar a separar:

Área Principal de Atuação

Artistas, instrumentos, iluminação de palco, elementos cênicos e equipamentos de apresentação.

Áreas de áudio laterais

Line arrays, equipamentos de PA e componentes de produção de som associados.

Esta disposição pode ser mais prática do que colocar todos os elementos suspensos dentro da estrutura central do telhado.

O arranjo final dos alto-falantes ainda deve ser baseado no peso real do gabinete, na configuração do conjunto, no método de suspensão e na capacidade de suporte verificada.

Layout de seis torres

A estrutura ilustrada usa:

4 torres principais do telhado

apoiando o telhado central coberto.

2 torres de alto-falantes laterais

apoiando as asas esquerda e direita do PA.

Este arranjo de seis torres é uma das principais características do produto.

Não deve ser confundido com um sistema padrão de telhado de quatro torres, onde todos os equipamentos de iluminação e som devem ser integrados na estrutura central do telhado.

Largura total aproximada incluindo asas laterais

A largura confirmada do telhado principal é:

11m

com:

Asa de alto-falante de 2m em cada lado

Um cálculo simples de layout nominal fornece:

11m + 2m + 2m = aproximadamente 15m

ou aproximadamente:

49,2 pés

em toda a direção do telhado e da asa.

No entanto, 15 m devem ser tratados apenas como uma largura aproximada do layout estrutural e não como uma pegada externa confirmada.

A largura total final também depende de:

• dimensões da torre

• bases

• estabilizadores

• geometria de conexão da asa

• espaçamento final da torre

A área de instalação deve, portanto, ser retirada do desenho final.

Plataforma de palco modular correspondente

A configuração ilustrada inclui um palco modular elevado sob o telhado.

Os recursos visíveis do palco incluem:

• superfície do deck preto

• estrutura de suporte modular

• guarda-corpos traseiros

• guarda-corpos laterais

• duas posições de escada de acesso

As dimensões do palco não foram fornecidas.

Por esse motivo, a plataforma deve ser selecionada separadamente de acordo com a capacidade necessária do evento e o layout de atuação.

Sistemas relacionados podem ser encontrados em Stage Platform.

Adequado para uso em concertos e festivais

Esta configuração pode ser considerada para:

• concertos

• festivais de música

• performances comunitárias

• eventos culturais

• concertos na igreja

• apresentações escolares

• entretenimento corporativo

• produções em turnê

• palcos externos temporários

• inventário de estágio da locadora

Sua maior área coberta de 11×6m o torna mais adequado para produções que precisam de mais profundidade ou largura de palco do que uma cobertura compacta para pequenos eventos.

Para aplicativos relacionados, consulte Evento de concerto.

Principais recursos

• Estrutura principal 11 × 6 × 7m

• Aprox. 36,1 × 19,7 × 23 pés

• Configuração inclinada de treliça de alumínio

• Cobertura azul mostrada

• Quatro torres principais de telhado

• Duas torres de alto-falantes laterais

• Seis posições de torre no total

• Asas duplas PA de 2 m / 6,56 pés

• Estágio modular correspondente mostrado

• Grades de proteção traseiras e laterais mostradas

• Duas posições de acesso às escadas

• Áreas laterais dedicadas de suporte de som

• Adequado para concertos e festivais

• Dimensões personalizadas disponíveis

Nota técnica importante

As informações confirmadas na imagem e dimensões fornecidas incluem:

• largura do quadro principal: 11m

• profundidade do quadro principal: 6m

• altura do quadro principal: 7m

• duas asas de alto-falante de 2m

• quatro torres principais do telhado

• duas torres laterais adicionais

• cobertura de telhado inclinado

• palco modular ilustrado com guarda-corpos e escadas

A informação atual não estabelece:

• tamanho da seção da treliça

• liga de alumínio

• dimensões do tubo principal

• sistema de conexão

• especificação do dossel do telhado

• carga no telhado

• carga de iluminação permitida

• carga suspensa de alto-falante

• resistência ao vento

• lastro

• ancoragem

• requisitos de fundação

• dimensões do palco

• carga de palco

• aprovação de engenharia específica do projeto

Esses detalhes devem ser confirmados antes da fabricação e instalação.

Perguntas frequentes

Qual é o tamanho do sistema de telhado principal?

A estrutura principal mede aproximadamente 11 m de largura x 6 m de profundidade x 7 m de altura , ou 36,1 x 19,7 x 23 pés..

Qual é a largura de cada asa do alto-falante?

Cada asa lateral tem aproximadamente 2m/6,56 pés.

As asas dos alto-falantes estão incluídas na largura principal de 11 m?

Não. A dimensão de 11m refere-se à estrutura principal do telhado. As asas do alto-falante estendem-se além dele.

Qual é a largura total aproximada incluindo ambas as asas?

O layout estrutural nominal é de aproximadamente 15 m antes de serem consideradas as bases da torre, estabilizadores e outras folgas de instalação.

Quantas torres são usadas?

O sistema ilustrado utiliza seis torres: quatro torres principais no telhado e duas torres de alto-falantes.

O sistema inclui uma cobertura de telhado?

A imagem fornecida mostra claramente um dossel de telhado inclinado em azul. As especificações finais do tecido devem ser confirmadas antes da cotação.

Os alto-falantes line-array podem ser instalados nas laterais?

As estruturas das asas destinam-se a ser posições de suporte de PA separadas, mas o peso real do alto-falante, a configuração do conjunto, o método de suspensão e as cargas permitidas exigem verificação.

O palco está incluído?

Um estágio modular é mostrado, mas suas dimensões e especificações de componentes não foram fornecidas. Deve, portanto, ser confirmado como parte do pacote final.

O palco ilustrado inclui guarda-corpos?

Sim. Os guarda-corpos são mostrados ao longo das bordas traseira e lateral.

Quantas escadas são mostradas?

Duas posições de escada são visíveis na configuração fornecida.

Este sistema pode ser usado ao ar livre?

Ele pode ser configurado para uso em eventos ao ar livre, mas são necessárias exposição ao vento, cargas do dossel, condições de suporte, ancoragem ou lastro e verificação específica do projeto.

As dimensões podem ser personalizadas?

Sim. O tamanho do telhado, as dimensões do palco, a altura total e as configurações das asas dos alto-falantes podem ser discutidos de acordo com o projeto.

Por que escolher DragonStage

A DragonStage fabrica treliças modulares de alumínio para telhado, sistemas de suporte de palco e alto-falantes para aplicações em concertos e eventos.

Esta configuração reúne três requisitos normalmente separados:

teto de palco coberto + plataforma de performance modular + asas duplas de alto-falante

Para empresas de eventos, o planejamento conjunto desses elementos facilita a coordenação da área do palco, posições das torres, sistema de som, acesso e layout geral do local antes da fabricação.

Solicite uma cotação

Forneça:

• largura e profundidade necessárias do telhado

• altura total necessária

• dimensões e altura do palco

• modelo e quantidade do alto-falante

• peso individual do alto-falante/array

• altura de suspensão preferida

• requisitos de equipamento de iluminação

• requisitos de cobertura de telhado

• uso interno ou externo

• local do evento

• requisitos de escadas e guarda-corpo

O DragonStage pode então confirmar a configuração final do teto do palco e da asa PA.
