Rampa protetora de cabo de 5 canais de 1270x900mm de largura com tampa articulada para cadeiras de rodas e travessias de pedestres

Informações do produto

Descrição do produto

Esta ampla rampa protetora de cabos foi projetada para ambientes de eventos temporários onde os cabos devem cruzar uma área usada por pedestres, carrinhos de equipamentos ou cadeirantes.

Ao contrário de um protetor de cabo estreito convencional, a largura total da rampa atinge aproximadamente:

900 mm/35,4 pol.

enquanto a altura total permanece aproximadamente:

60 mm/2,36 pol.

A abordagem mais inclinada em ambos os lados cria uma transição mais gradual sobre a área protegida do cabo.

Uma tampa amarela articulada fornece acesso aos canais centrais de cabos para que os cabos possam ser instalados ou removidos sem levantar toda a rampa.

Design de rampa ampla para travessia mais fácil

A principal diferença entre este produto e um protetor de cabo compacto padrão é a largura das rampas de aproximação.

A configuração ilustrada fornece aproximadamente:

Área de rampa lateral de 505 mm / 19,88 pol.

em cada lado da seção central do cabo.

Isto cria uma transição mais longa do nível do chão até a parte superior do protetor.

Pode ser útil em áreas onde a rota de travessia pode ser utilizada por:

• pedestres

• usuários de cadeiras de rodas

• carrinhos de equipamentos

• malas de voo

• carrinhos

• equipe do evento

O produto não deve ser apresentado como estando em conformidade com qualquer regulamento de acessibilidade específico, a menos que a certificação necessária ou verificação dimensional esteja disponível.

5 canais a cabo

A seção central fornece múltiplas rotas de cabos protegidas.

Cada canal é especificado em aproximadamente:

46 mm de largura × 46 mm de altura

ou:

1,81 × 1,81 pol.

Isto torna o produto adequado para organizar vários cabos no mesmo ponto de cruzamento.

Os tipos de cabos típicos podem incluir:

• cabos de alimentação

• cabos de alto-falante

• cabos multicore de áudio

• cabos de rede

• cabos de sinal

• cabos de controle de iluminação

• fiação de evento temporário

Antes de comprar, os clientes devem verificar o diâmetro externo e a quantidade dos seus cabos, em vez de confiar apenas no número de canais.

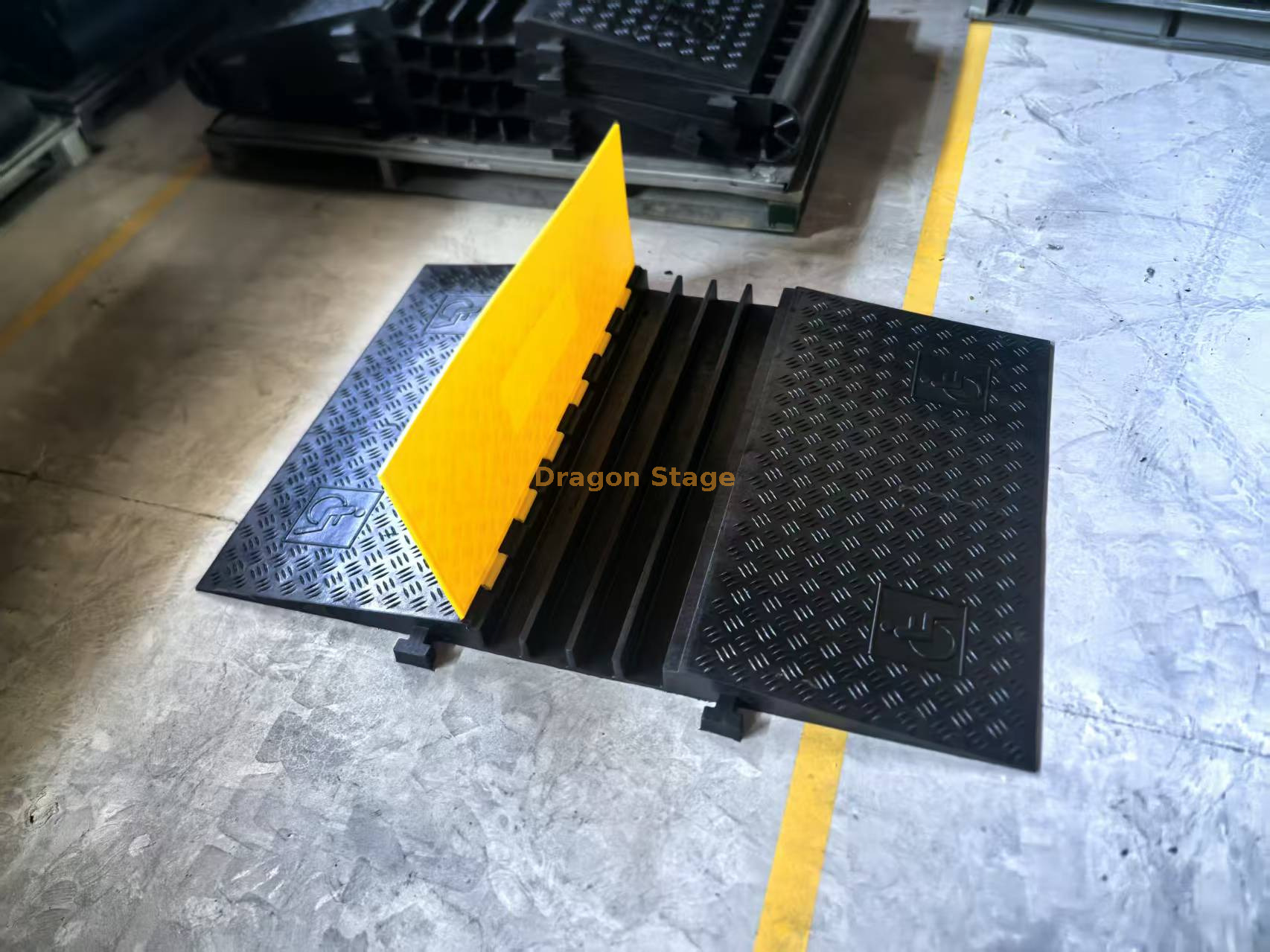

Tampa de cabo amarela articulada

A tampa central amarela pode ser aberta para acessar os canais a cabo.

Isto torna a instalação mais prática porque os cabos podem ser colocados nos canais por cima.

Após o posicionamento dos cabos, a tampa pode ser fechada para criar uma superfície de passagem mais contínua.

A cor amarela contrastante também facilita a visualização da área de proteção do cabo em um ambiente de evento.

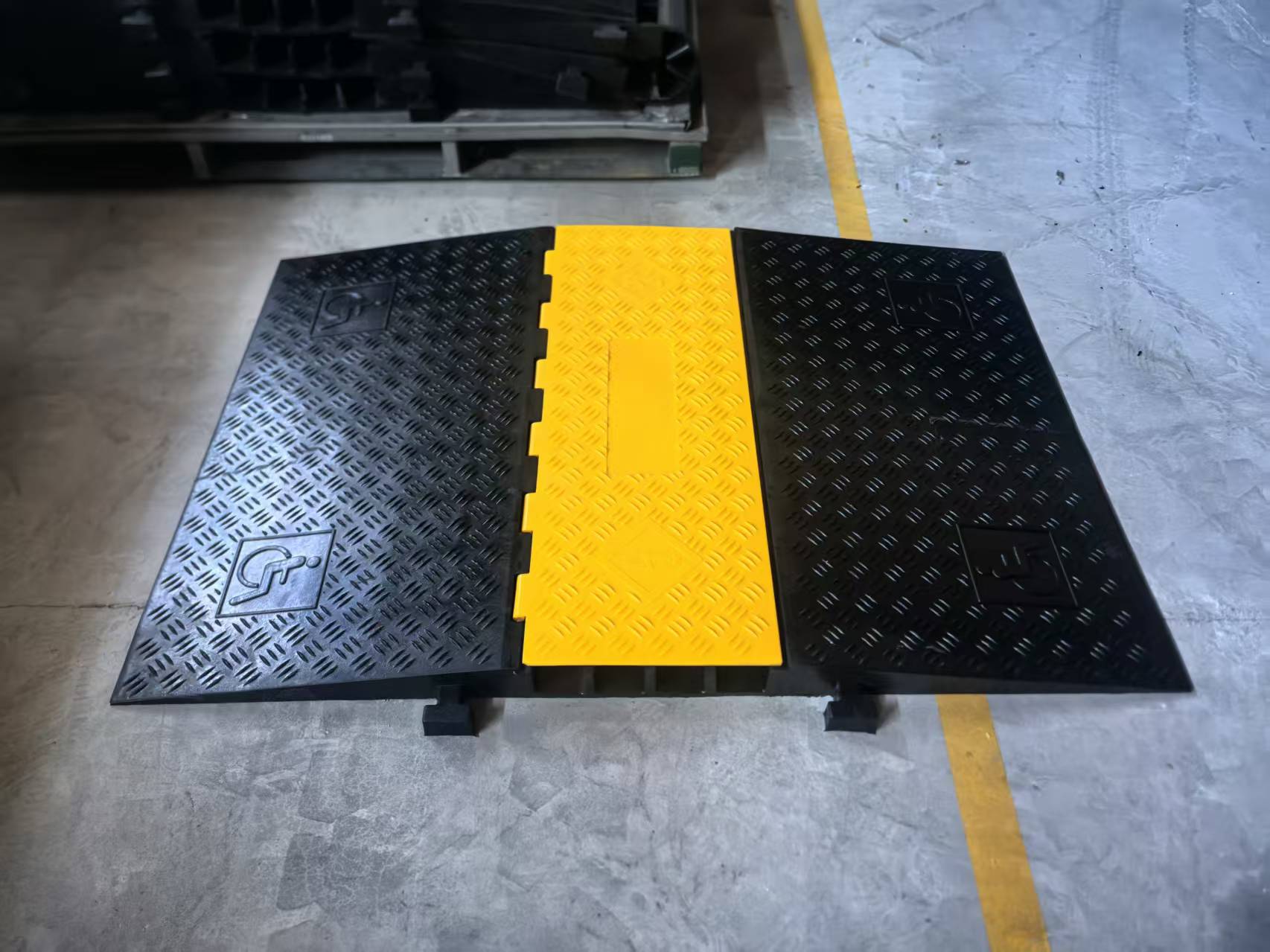

Superfície de caminhada texturizada

As seções de rampa pretas usam um padrão de piso elevado.

Isto proporciona textura de superfície adicional em comparação com um painel completamente liso.

O mesmo padrão de piso é visível na tampa central amarela na posição fechada.

Para uso em eventos, a condição real da superfície ainda deve ser verificada antes da instalação, especialmente onde os pisos podem ficar molhados, empoeirados ou contaminados.

Perfil baixo de 60 mm

A altura total é aproximadamente:

60 mm/2,36 pol.

Uma passagem de perfil mais baixo pode ser mais fácil de integrar nas rotas de pedestres do que um protetor de cabo convencional mais alto.

No entanto, a altura de 60 mm ainda deve ser considerada ao planear rotas para:

• cadeiras de rodas

• rodízios pequenos

• carrinhos de produção

• casos de estrada

• outros equipamentos com rodas

O tamanho da roda, o peso total do equipamento e a direção de aproximação afetam a facilidade com que um item pode cruzar a rampa.

Aplicações Típicas

• Travessias de cabos de concerto

• Salas de exposição

• Locais de conferência

• Eventos de casamento

• Eventos corporativos

• Instalações AV temporárias

• Locais para apresentações internas

• Percursos pedestres

• Rotas de acesso para cadeiras de rodas

• Travessias de carrinhos de equipamentos

• Distribuição temporária de energia

• Gerenciamento de cabos de áudio e iluminação

Quando você deve escolher esta versão ampla?

Escolha este tipo de protetor de cabo quando a travessia faz parte de uma rota de pedestres ativa e uma rampa de cabo estreita convencional cria uma transição muito abrupta.

É especialmente útil quando:

• usuários de cadeiras de rodas podem cruzar a rota do cabo

• pequenos carrinhos de equipamentos precisam passar

• a rota é frequentemente usada pela equipe do evento

• uma superfície de rampa mais ampla e gradual é preferida

• vários cabos precisam passar por uma passagem protegida

Para uma área usada apenas por cabos e tráfego ocasional de pedestres, um protetor de cabo padrão menor pode ocupar menos espaço e ser mais fácil de transportar.

Essa distinção é importante porque a versão mais ampla não é automaticamente a melhor escolha para cada evento.

Como verificar se seus cabos cabem

Antes de fazer o pedido, verifique:

1. Diâmetro externo do cabo

2. Número de cabos

3. Se vários cabos compartilharão um canal

4. Tamanho do conector

5. Largura de cruzamento necessária

6. Se carrinhos ou cadeiras de rodas cruzarão a rampa

O cabo em si pode caber dentro de um canal de 46×46 mm, enquanto um conector grande não.

Se os cabos possuírem plugues grandes ou conectores fixos, suas dimensões também deverão ser verificadas.

Principais recursos

• Tamanho total 1270 × 900 × 60 mm

• Aprox. 50 × 35,4 × 2,36 pol.

• Configuração de roteamento de cabo de 5 canais

• Cada canal aprox. 46 × 46 mm

• Ampla superfície de travessia de pedestres

• Rampas laterais estendidas

• Tampa de cabo amarela articulada

• Aparência preta/amarela de alta visibilidade

• Superfície de caminhada texturizada

• Design portátil de eventos temporários

• Adequado para vários tipos de cabos de eventos

• Útil onde carrinhos ou usuários de cadeiras de rodas podem cruzar

Nota importante sobre o produto

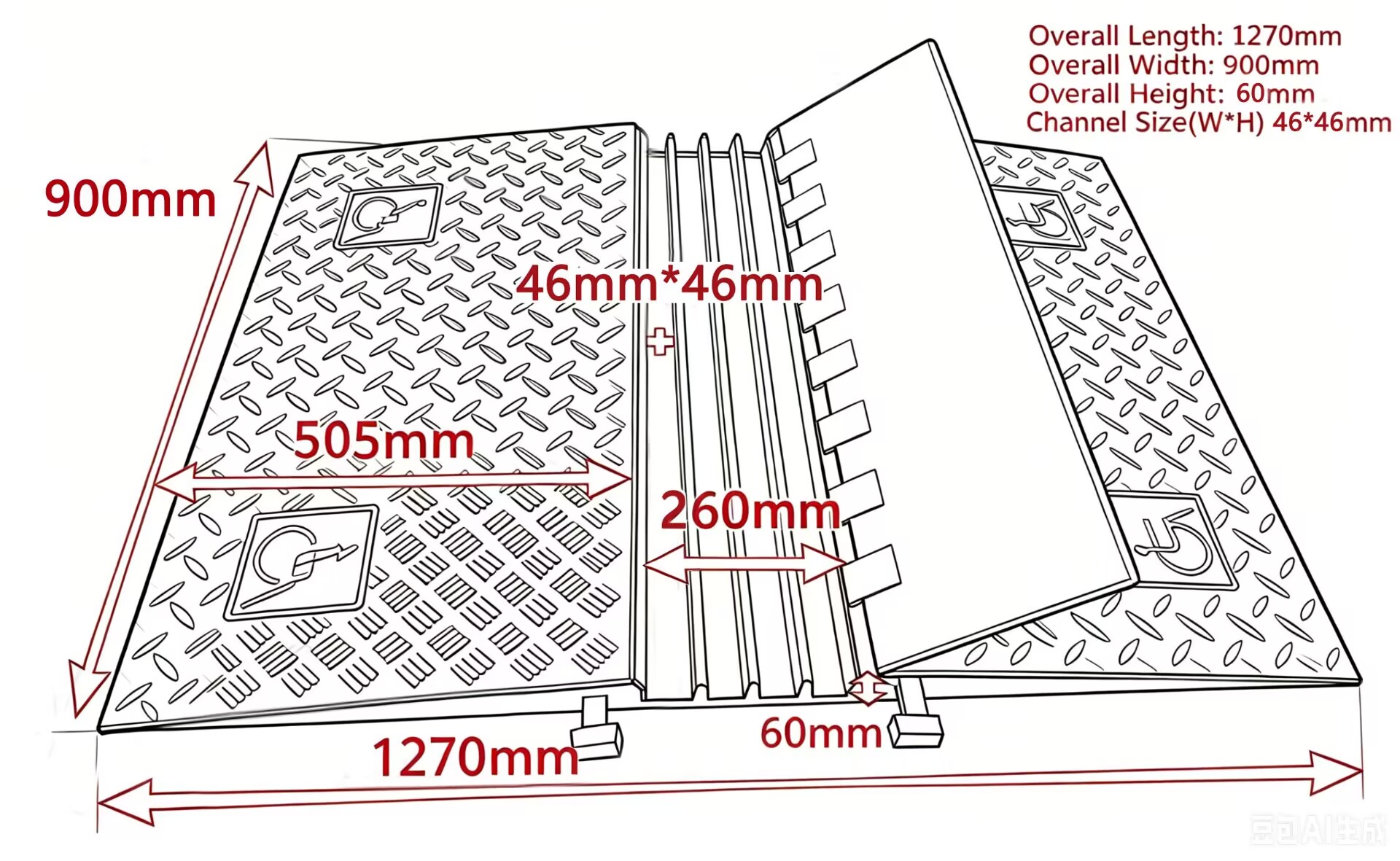

Os desenhos e fotografias fornecidos confirmam:

• dimensões gerais

• Altura total de 60mm

• Dimensões do canal 46×46mm

• seção central do cabo de aproximadamente 260 mm

• dimensão da rampa lateral de aproximadamente 505 mm

• tampa amarela articulada

• seções de rampa preta texturizada

• marcação de uso de cadeira de rodas

A informação fornecida não estabelece:

• composição exata do material

• peso do produto

• capacidade de carga verificada

• classificação de carga por eixo do veículo

• classificação de fogo

• certificação de resistência ao deslizamento

• conformidade com o padrão de acessibilidade

• classificação de isolamento elétrico

Estas especificações não devem ser adicionadas até que os dados correspondentes do fabricante ou do teste estejam disponíveis.

Perguntas frequentes

Qual é o tamanho total desta rampa protetora de cabo?

A rampa mede aproximadamente 1.270 mm de comprimento × 900 mm de largura × 60 mm de altura , ou cerca de 50 × 35,4 × 2,36 pol..

Qual é o tamanho de cada canal a cabo?

Cada canal tem aproximadamente 46 × 46 mm ou 1,81 × 1,81 pol..

Quantos canais a cabo possui?

A configuração ilustrada utiliza cinco canais a cabo.

Por que esta rampa é mais larga que um protetor de cabo normal?

As rampas laterais mais largas criam uma superfície de travessia mais gradual. Isto é útil quando pedestres, cadeiras de rodas ou carrinhos de equipamentos adequados precisam atravessar a rota protegida do cabo.

Os usuários de cadeiras de rodas podem atravessar esta rampa de cabos?

O produto foi projetado com amplas rampas laterais e marcações para cadeiras de rodas e pode ser usado em layouts de travessia para cadeiras de rodas. No entanto, não foi fornecida nenhuma certificação específica de acessibilidade, pelo que não deve ser publicitada como estando em conformidade com uma norma específica.

A seção amarela abre?

Sim. A seção central amarela é uma tampa articulada que fornece acesso aos canais a cabo.

Quais cabos podem ser colocados dentro?

Cabos de alimentação, áudio, alto-falante, rede, controle de iluminação e outros cabos para eventos temporários podem ser adequados quando suas dimensões se ajustam aos canais disponíveis.

Posso colocar vários cabos em um canal?

Possivelmente, dependendo dos seus diâmetros externos. As dimensões combinadas do cabo devem permanecer adequadas para o canal de 46×46mm.

As malas ou carroças podem atravessá-lo?

A ampla geometria da rampa pode torná-la mais adequada para equipamentos com rodas do que um protetor estreito e íngreme, mas o tamanho do rodízio, o peso do equipamento e a capacidade de carga verificada do produto devem ser considerados.

Carros ou empilhadeiras podem passar por cima dele?

Nenhuma classificação de carga do veículo foi fornecida nas informações atuais do produto. Não anuncie para tráfego de veículos ou empilhadeiras até que uma especificação de carga verificada esteja disponível.

O produto é adequado para eventos ao ar livre?

Ele pode ser usado em aplicações de gerenciamento de cabos em eventos temporários, mas o material real, as condições ambientais e as condições da superfície devem ser confirmadas para a instalação pretendida.

O tamanho da rampa ou a configuração do canal podem ser personalizados?

Diferentes configurações de gerenciamento de cabos podem ser discutidas de acordo com os tamanhos de cabo necessários e a aplicação de cruzamento.

Por que escolher esta rampa protetora de cabos

Um protetor de cabo deve fazer mais do que simplesmente ocultar os cabos.

O produto correto precisa corresponder:

• o tamanho do cabo

• número de cabos

• cruzamento de tráfego

• espaço disponível

• equipamento com rodas

• percurso pedestre

Esta versão larga é particularmente útil quando a passagem em si precisa ser mais fácil de passar do que uma rampa de cabo estreita convencional.

Solicite uma cotação

Para cotação, forneça:

• Quantidade necessária

• Tipo de cabo

• Maior diâmetro externo do cabo

• Número de cabos

• Uso de pedestres, cadeiras de rodas ou carrinhos

• Aplicação interna ou externa

• Destino de entrega

A configuração apropriada da proteção do cabo pode então ser confirmada.
