sistema de treliça externa 20x16x12m
peso da embalagem: 3700kg
volume de embalagem: 35cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 20,00 m de feixe (frente) | conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 16,00 m de feixe (lateral) | 4 conjuntos | 3,00 m | 50 × 3,0 | CS500 × 600 | 16pcs |
| 2,00 m | 50 × 3,0 | CS500 × 600 | 8pcs |
| 1,00 m | 50 × 3,0 | CS500 × 600 | 0pcs |
| 11,00 m Pilar | 6 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| Cubo de feixe | 6 rostos | CS500 × 600 | 12pcs |
| Torre da estrutura | Bloco de manga Spigot m | 6pcs |
| Base de aço m | 6pcs |
| Seção superior m | 6pcs |
| Guincho manual, ba05 2tons | 6pcs |
| Seção da dobradiça da torneira, altura 1m | 6pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 6pcs |
| Longo Outrigger | 24pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | conjuntos | 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 16,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 10,20 m de feixe oblíquo | 6 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 2,20 m | 50 × 3,0 | CS389 × 389 | 6pcs |
| 10,20 m de escada treliça | 12 conjuntos | 3,00 m | 50 × 3,0 | CL40.389*50 | 24pcs |
| 2,00 m | 50 × 3,0 | CL40.389*50 | 12pcs |
| 2,20 m | 50 × 3,0 | CL40.389*50 | 12pcs |
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 2pcs |
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 1pcs |
| 1 | Conecte a placa com o grampo | CS389 × 389 | 0pcs |
| Grampo único | 24pcs |
| Grampo duplo | 12pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 480.16 | 1pcs |
sistema de treliça interno 15x12x9m
Peso da embalagem: 1200 kg
volume de embalagem: 13,5cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Feixe de 15,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 10pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Bave de 12,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 8,00 m Pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Cubo de feixe | 6 rostos | CS389 × 389 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |

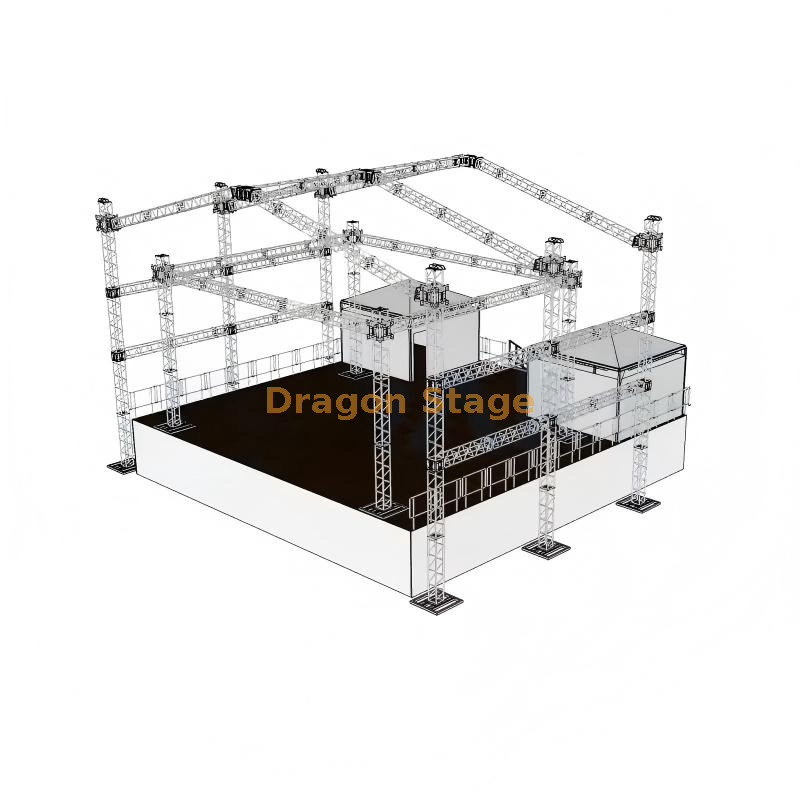

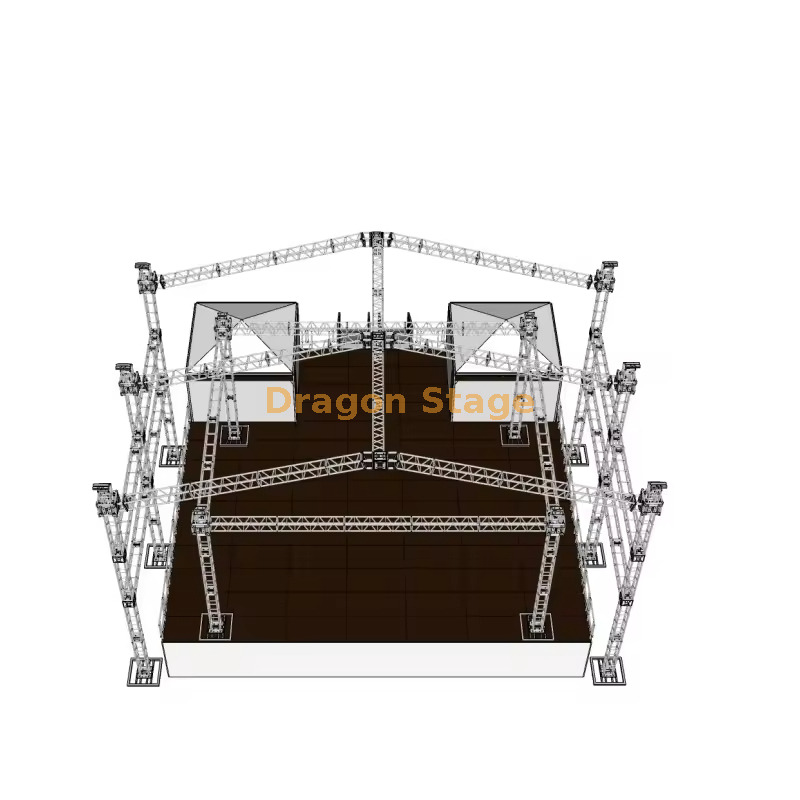

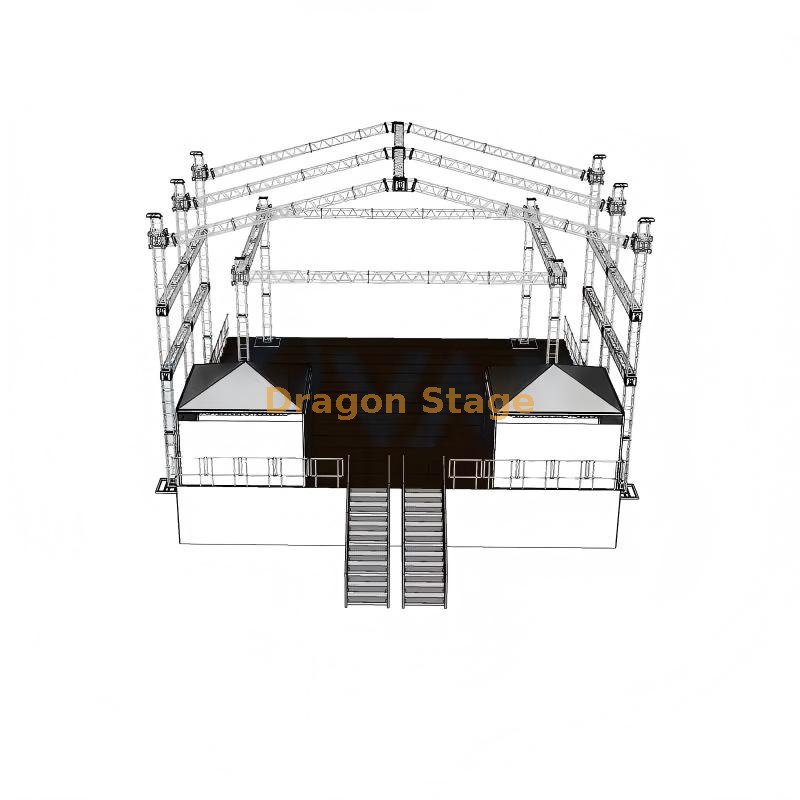

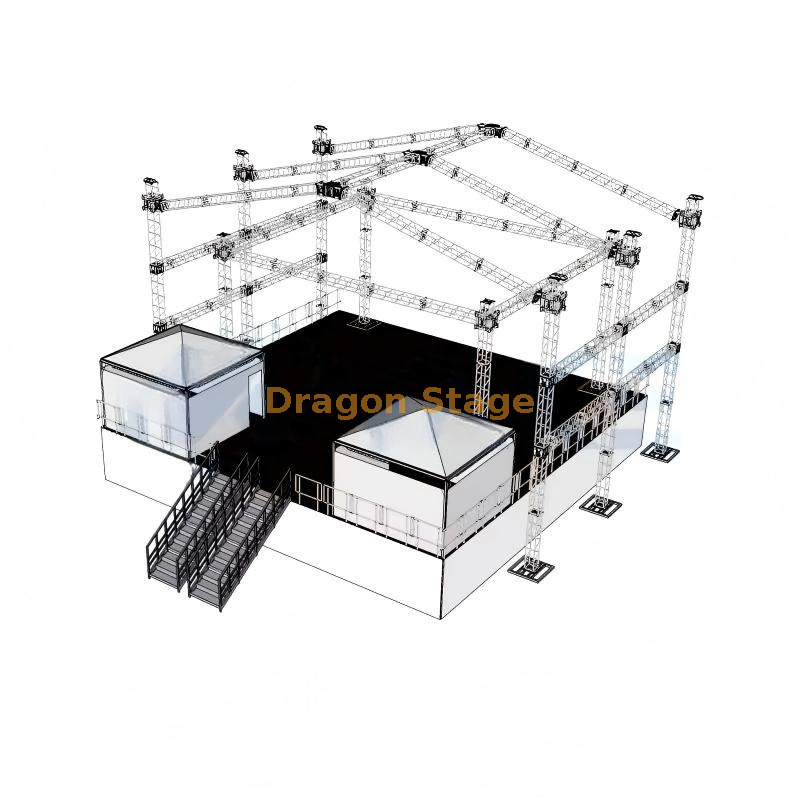

O sistema de palco de treliça de teto para serviço pesado de 20m × 16m é uma solução de performance profissional ao ar livre totalmente integrada que combina um grande palco principal com instalações práticas de bastidores - perfeito para grandes concertos, festivais, produções teatrais e eventos corporativos.
O palco principal apresenta uma generosa largura frontal de 20 metros, 16 metros de profundidade e um telhado pontiagudo de grande altura, apoiado por robustas torres de treliça de alumínio, proporcionando amplo espaço e pontos de aparelhamento para iluminação extensa, telas de LED e sistemas de som line-array. Integradas diretamente na estrutura estão diversas áreas fechadas de bastidores, incluindo camarins, cabines de produção e uma cabine de controle/mixagem – todas construídas dentro da estrutura de treliça para funcionalidade e segurança perfeitas.
Construído em alumínio 6061 certificado com conectores cônicos rápidos, este sistema apoiado no solo oferece excepcional capacidade de carga, resistência ao vento e montagem rápida, eliminando a necessidade de barracas ou trailers separados. O pacote completo inclui plataforma elevada do palco, escadas de acesso, grades de segurança e cobertura de PVC opcional.
Ideal para produções em turnê e locadoras que exigem um palco pronto para uso com comodidades profissionais nos bastidores em um sistema eficiente e transportável – proporcionando conforto superior ao artista, eficiência de produção e experiência do público em qualquer local ao ar livre.
