peso da embalagem: 1800kg
Volume de embalagem: 12cbm
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 27 pcs |
| Brace de 1,22m de estágio | 36 pcs |
| 2,44m de suporte de estágio | 30 pcs |
| Fique com tubo extensível | 40 PCs |
| Base ajustável em estágio | 40 PCs |
| Escada de palco | cobertura de madeira | total | 8 | passos | 2 pcs |
Peso da embalagem: 1900kg
Volume de embalagem: 12cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Bave de 12,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 8,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 4pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilar de 4,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,20 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 8,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 1,20 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Treliça de escada de 6,20 m | 6 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| 1,20 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 12pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 179.36 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| 2,00 m | 50 × 3,0 | CS389 × 389 | 2pcs |
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs |
| Pilar de 4,00 m asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |

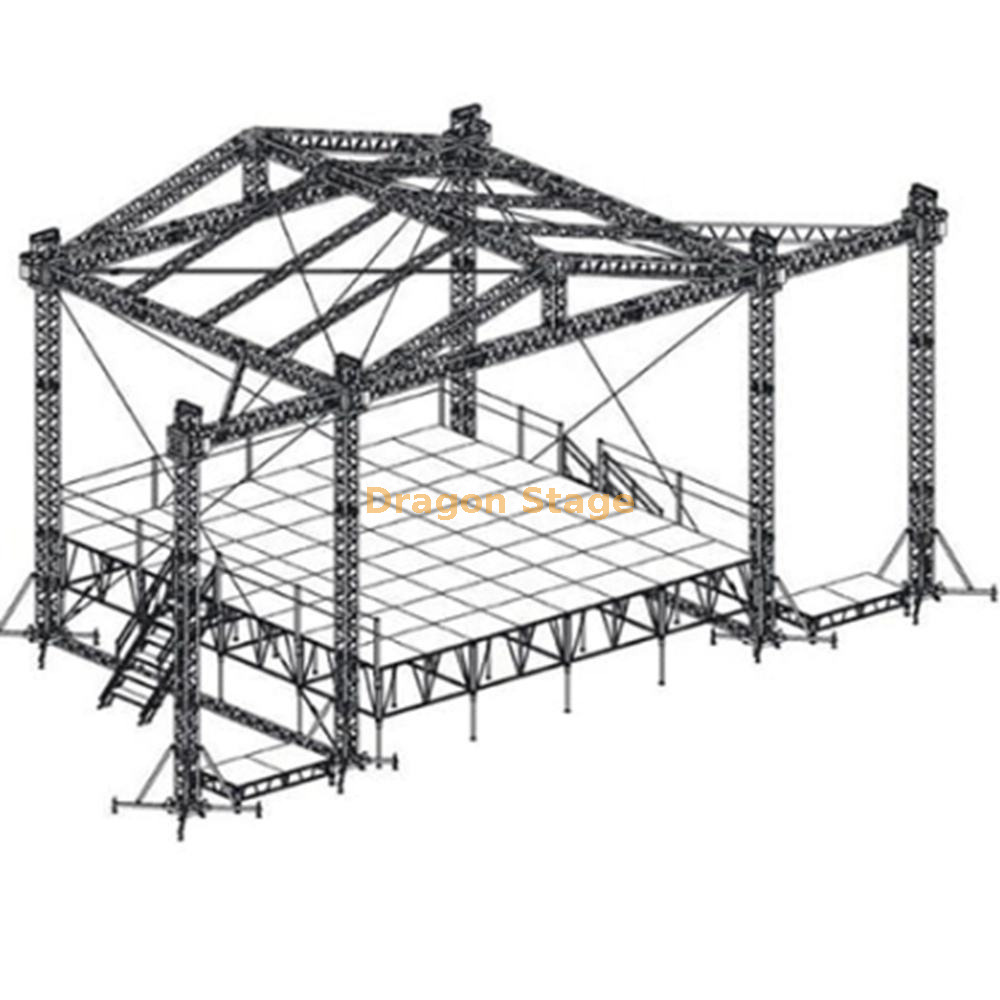

Sistema de alumínio 12x8x5m do fardo do espigão do dever da luz do concerto do evento com asas sadias 2m do fardo
Introdução: a base da produção ao vivo em grande escala
O sistema de treliça DragonStage Aluminum Event Concert Light Duty Spigot Truss é uma estrutura otimizada projetada para eventos ao ar livre de médio porte, concertos e exposições onde uma presença substancial e equipamento confiável são necessários sem a altura extrema ou capacidade de carga de sistemas pesados. Com dimensões totais de treliça de 12 metros de comprimento por 8 metros de largura e uma altura estrutural de 5 metros, este sistema proporciona um espaço de desempenho coberto e altamente funcional.
Este sistema de treliças é classificado como uma estrutura Light Duty , priorizando uma logística eficiente e tempos de montagem mais rápidos, ao mesmo tempo que oferece amplo espaço. Um elemento funcional chave é a inclusão do Sound Truss Wings , que se estende por 2 metros de cada lado, que oferece pontos de suspensão dedicados e estáveis para alto-falantes line array ou sinalização lateral, mantendo a grade principal livre para iluminação e vídeo. É um pacote completo que inclui uma plataforma de palco integrada e ajustável.
Desafios e soluções na construção moderna de eventos
Este sistema foi projetado para resolver obstáculos operacionais e logísticos comuns para planejadores de eventos focados no segmento de médio porte:
Eficiência Logística (Volume/Peso): Classificado como 'Light Duty' e modular, a estrutura e os componentes do palco são divididos para facilitar o manuseio. O sistema de treliça é embalado em 12 CBM (1.800 kg) e o palco em 12 CBM (1.900 kg) , resultando em um volume logístico total de 24 CBM para transporte simplificado.
Implantação rápida: O uso do sistema de conexão Spigot – um acoplador cônico simples, clipe de segurança e mecanismo de pino – permite montagem e desmontagem muito rápidas e confiáveis, minimizando custos e tempo de mão de obra no local.
Suporte Integrado de Rigging: A separação estrutural das cargas luminosas e sonoras é crucial para a segurança. As asas Sound Truss de 2 m , suportadas por pilares dedicados, garantem que os alto-falantes line array possam ser pendurados de maneira ideal, sem comprometer a capacidade de carga do teto principal para luminárias.
Altura do palco ajustável: O sistema inclui uma plataforma de palco totalmente ajustável, que pode ser ajustada entre 1,6m e 2,0m , oferecendo flexibilidade para acomodar diversos requisitos do local e linhas de visão do público.
Principais recursos e benefícios para profissionais de eventos
O sistema de treliça de espigão para serviço leve de concerto em alumínio 12x8x5m é otimizado para alta funcionalidade e facilidade de uso em ambientes de eventos.
| Recurso | Detalhes da especificação | Benefício ao cliente |
| Dimensões totais (C x L x A) | 12m x 8m x 5m (treliça) | Tamanho ideal para concertos de média escala, eventos corporativos e festivais que exigem espaço de altura média. |
| Principais perfis de treliça | CS389x389 (Viga), CS289x289 (Pilar) | Utiliza treliça quadrada robusta para vãos principais e pilares para garantir rigidez estrutural. |
| Asas de treliça sonora | 2m de largura (de cada lado) | Fornece pontos de montagem seguros e dedicados para alto-falantes, maximizando a capacidade de carga principal do teto. |
| Plataforma de palco incluída | Aprox. 10,98m x 7,32m (27 peças de deck de 4x8 pés ) | Área de desempenho pronta para uso com altura ajustável de 1,6 m - 2,0 m. |
| Tamanho do tubo principal | Consistente 50 mm x 3,0 mm | Tamanho padrão da indústria para treliças de serviços leves a médios, equilibrando resistência e peso. |
| Tipo de conexão | Torneira (Acoplador Cônico, Clipe de Segurança, Pino) | Garante configuração e desmontagem rápidas, seguras e confiáveis. |
O pacote inclui um palco para apresentações de aproximadamente 10,98m x 7,32m , construído com 27 painéis de madeira de 4x8 pés . A altura do palco é controlada com precisão por 40 conjuntos de suportes e bases ajustáveis, adequados para acomodar terrenos externos irregulares. Toda a estrutura da treliça é gerida através de 4 conjuntos de Talhas Manuais (BA05) para montagem vertical controlada da secção da cobertura.
Perguntas frequentes práticas para profissionais de palco
P: Este sistema é considerado de serviço pesado?
R: Não. Ele é classificado como 'Sistema de treliça de espigão leve' e é mais adequado para iluminação padrão, sinalização e sistemas de som modestos. Para requisitos de carga extremos (por exemplo, paredes de vídeo maciças), seria recomendada uma treliça para serviços mais pesados.
P: Qual é a pegada necessária no terreno?
R: A estrutura principal tem uma área útil de 12m x 8m, além da área necessária para as 4 bases da torre principal e seus Long Outriggers, o que aumenta significativamente a área operacional estável necessária para segurança.
P: Quantos painéis de palco estão incluídos?
R: O sistema de palco inclui 27 peças de painéis de madeira de 4x8 pés, que formam a área da plataforma.
P: Qual é a altura total da estrutura, incluindo o telhado?
R: A estrutura de treliça principal tem uma altura de pilar de 4,00 m, mas a altura geral do sistema está listada em 5,00 m (altura total de trabalho).
Forte apelo à ação (CTA)
Para uma infraestrutura de eventos eficiente, escalável e segura, adaptada para eventos de médio porte, escolha a confiabilidade do sistema de treliça DragonStage Aluminum Event Concert Light Duty Spigot Truss 12x8x5m.
Entre em contato com a equipe de engenharia da DragonStage hoje mesmo para revisar as tabelas de carga e planejar a implantação deste sistema de treliça eficiente para o seu próximo evento.
