Sistema de assentos de arquibancada Ringlock 25x10m com dois corredores e guarda-corpos de 3 lados
50 Rever

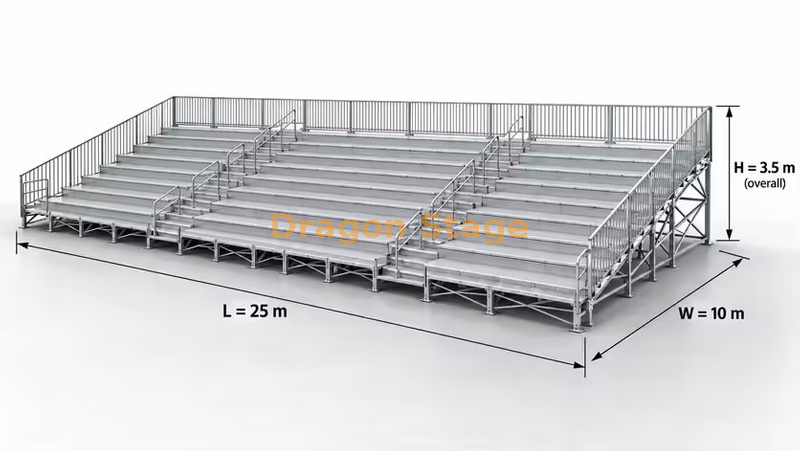

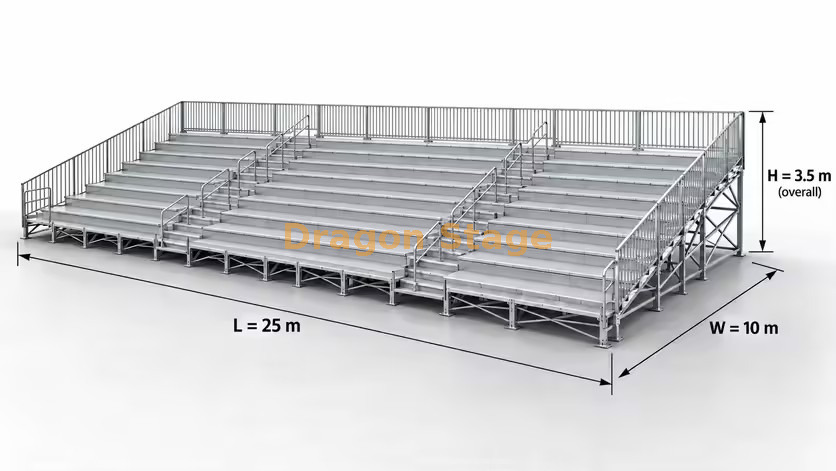

A arquibancada Ringlock DragonStage 25x10m é um grande sistema modular de assentos para espectadores projetado para eventos esportivos temporários, competições escolares, festivais, apresentações públicas e outras reuniões de público. Medindo 25m de largura x 10m de profundidade, a configuração ilustrada apresenta assentos em camadas, dois corredores de acesso e guarda-corpos de três lados. A altura principal especificada é de 2,5m, com altura total de 3,5m. O sistema modular Ringlock pode ser configurado de acordo com o layout de assento necessário, disposição de acesso e condições do projeto.
Arquibancada Ringlock / Assentos para espectadores em camadas
Pegada geral
25m × 10m
Aprox. Dimensões Imperiais
82,0 pés × 32,8 pés
Aprox. Área de pegada
250m²/2.691 pés²
Altura principal especificada
2,5m / 8,2ft
Altura total
3,5 m/11,5 pés
Sistema Estrutural
Sistema Ringlock Modular
Disposição dos assentos
Assentos escalonados para espectadores
Corredores de acesso
2
Guarda-corpos
3 lados
Capacidade de assentos
A confirmar a partir do layout final
Material da superfície de assento
A ser confirmado na BOM de produção
Carga Permitida
Requer dados verificados específicos do projeto
Configuração personalizada
Disponível de acordo com os requisitos do projeto
Descrição do produto
A arquibancada Ringlock DragonStage 25x10m foi projetada para locais que exigem uma área de assento ampla e escalonada para os espectadores. Sua fachada de 25 m de largura oferece uma área de visualização substancial, enquanto a profundidade de 10 m acomoda vários níveis de assentos dentro de uma área definida.
A configuração mostrada combina um sistema de suporte modular Ringlock com fileiras de assentos em camadas, dois corredores de acesso e guarda-corpos ao longo de três lados. Este arranjo separa a área de assentos em seções e fornece rotas definidas para os espectadores se movimentarem entre as fileiras.

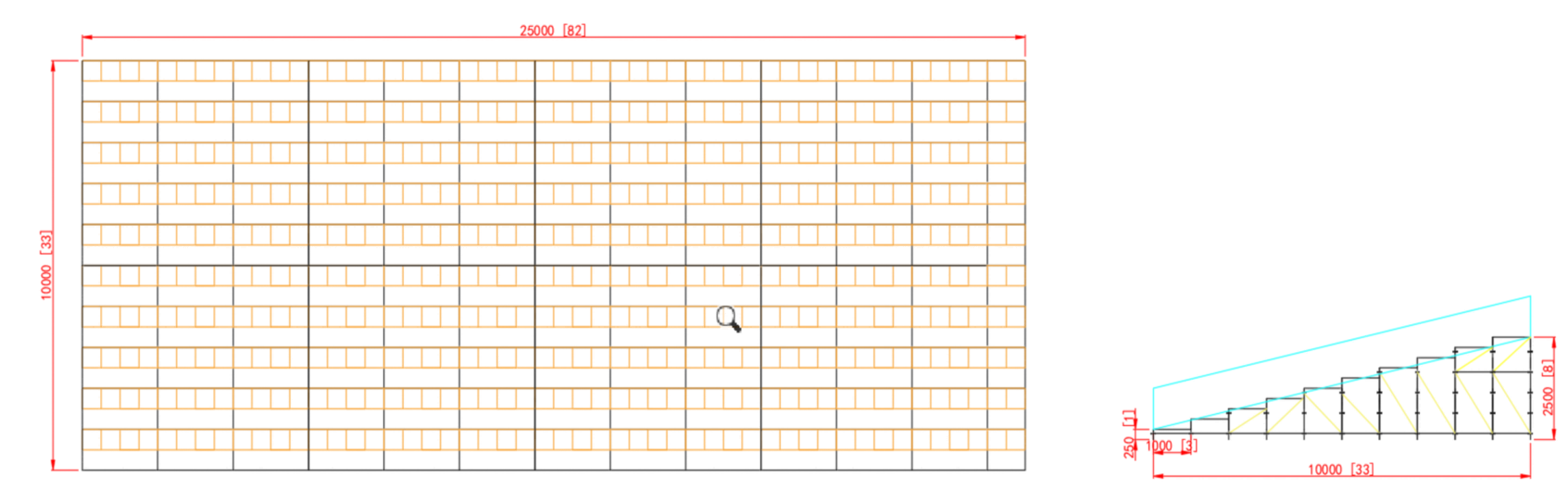

As principais dimensões são:
Largura: 25 m / aproximadamente 82,0 pés
Profundidade: 10 m / aproximadamente 32,8 pés
Altura principal especificada: 2,5 m / aproximadamente 8,2 pés
Altura total: 3,5 m / aproximadamente 11,5 pés
Área de pegada: aproximadamente 250m² / 2.691 pés²
A disposição final da fila de assentos, detalhes de acesso, quantidades de componentes e configuração de conexão devem seguir os desenhos de produção aprovados.
Projetado para assentos de espectadores em grande escala
Esta configuração de arquibancada destina-se a eventos onde os espectadores precisam de uma área de visualização elevada e organizada, em vez de uma plataforma plana.
As aplicações típicas incluem:
Eventos e competições esportivas
Eventos escolares e universitários
Festivais comunitários
Apresentações ao ar livre e shows públicos
Cerimônias e reuniões públicas
Áreas temporárias para espectadores em locais de eventos
A aplicação final deve ser adaptada ao layout do local, às condições do terreno, ao uso esperado do público e aos requisitos estruturais específicos do projeto.
Layout de assento com 25 m de largura
Com fachada de 25m de largura e 10m de profundidade, esta configuração proporciona um amplo layout voltado para o espectador. A disposição em camadas ajuda a organizar a área de visualização em várias fileiras, em vez de uma única plataforma plana.
A área total é de aproximadamente 250m². O espaço útil real dos assentos depende da largura final do corredor, das posições dos guarda-corpos, da geometria dos assentos e de outros detalhes de layout.
O número de assentos ou espectadores não deve ser estimado apenas pela área ocupada. Deve ser estabelecido a partir do plano final de assentos.
Dois corredores de acesso
A configuração ilustrada inclui dois corredores de acesso que atravessam a área de assentos. Esses corredores dividem a arquibancada em seções de assentos separadas e fornecem rotas para movimentação entre as camadas.
Para organizadores de eventos, a colocação no corredor é uma parte importante do layout geral. Afecta a forma como as secções de assentos são divididas, como os espectadores chegam aos seus lugares e como a largura disponível é utilizada.
As larguras finais do corredor, geometria da escada, detalhes do corrimão e pontos de conexão devem ser confirmados nos desenhos de produção.
Guarda-corpos de três lados
A configuração inclui guarda-corpos em três lados, conforme especificado para este produto. O arranjo mostrado protege as bordas traseira e externa enquanto mantém o lado de visualização principal aberto.
As dimensões do guarda-corpo, conexões e disposição detalhada devem ser confirmadas nos desenhos finais. Qualquer proteção adicional de borda ou alterações no layout de acesso devem ser incluídas na configuração final, em vez de serem consideradas parte do pacote padrão.
Estrutura Ringlock Modular
A arquibancada usa um sistema modular Ringlock. Esta abordagem permite que a estrutura de suporte seja montada a partir de componentes do sistema conectados de acordo com a geometria necessária.
Para uma estrutura de assento grande, a configuração completa envolve mais do que a própria superfície do assento. O arranjo de suporte, as elevações dos níveis, os corredores de acesso, os guarda-corpos, as conexões e a interface de aterramento precisam trabalhar juntos.
Como a imagem fornecida não inclui uma lista completa de materiais, as quantidades exatas dos componentes, as dimensões dos tubos, as classes dos materiais, os acabamentos superficiais e as especificações de conexão devem ser confirmados na BOM de produção atual.
Configuração e Personalização
O layout ilustrado de 25x10m fornece um ponto de partida para uma arquibancada específica do projeto. Antes da produção, a configuração final deverá definir:
Largura e profundidade total
Altura principal e altura total
Geometria da fileira de assentos
Número e posição dos corredores de acesso
Arranjo de guarda-corpo
Especificação da superfície do assento ou deck
Componentes e conexões de suporte
Interface de aterramento e condições de instalação
Mudanças no layout dos assentos ou nas posições dos corredores podem afetar a disposição e as quantidades dos componentes de suporte. A configuração final deve, portanto, ser verificada como um sistema completo.
As dimensões e configuração visível nesta descrição do produto baseiam-se nas informações fornecidas para este produto. As informações atuais não estabelecem uma capacidade verificada de assentos, carga admissível, resistência ao vento, requisitos de fundação ou ancoragem, ou aprovação de engenharia específica do projeto.
Esses itens devem ser confirmados usando desenhos finais, especificações de componentes, condições do local e verificação de engenharia apropriada. Não use apenas as dimensões gerais para determinar quantos espectadores a arquibancada pode acomodar.
Qual é o tamanho total desta arquibancada Ringlock?
A área especificada tem 25 m de largura x 10 m de profundidade, aproximadamente 82,0 pés x 32,8 pés, cobrindo cerca de 250 m².
Quais são as especificações de altura?
A informação fornecida especifica uma altura principal de 2,5m e uma altura total de 3,5m. O desenho final deverá esclarecer o dado de medição para cada altura.
Quantos corredores de acesso tem a arquibancada?
A configuração ilustrada possui dois corredores de acesso que dividem a área de assentos em seções separadas.
A arquibancada inclui guarda-corpos?
Sim. A configuração especificada possui guarda-corpos em três lados. As dimensões finais do guarda-corpo e os detalhes da conexão devem ser confirmados nos desenhos de produção.
Quantos espectadores ele pode acomodar?
A capacidade de assentos não foi confirmada. Depende do número final de filas, da largura útil dos assentos, do layout do corredor e do projeto aprovado. A capacidade deve ser estabelecida a partir do plano final de assentos e da verificação de engenharia relevante.
De que material são feitas as superfícies dos assentos?
As informações fornecidas não especificam o material da superfície de assentamento. Isso deve ser confirmado na lista técnica de produção antes do pedido.
A arquibancada Ringlock pode ser personalizada?
O layout pode ser discutido de acordo com as dimensões necessárias, altura, disposição dos assentos, posições do corredor e configuração do guarda-corpo. As alterações devem ser refletidas nos desenhos finais e na lista de componentes.
A arquibancada é adequada para uso externo?
A adequação ao ar livre depende do local, das condições do solo, da exposição climática, dos arranjos de ancoragem ou fundação e da verificação estrutural específica do projeto. Esses requisitos não podem ser determinados apenas pela imagem do produto.
Por que escolher DragonStage
A DragonStage fornece sistemas modulares de palco e estrutura temporária para eventos para diferentes layouts de locais e requisitos de projeto. Para uma arquibancada Ringlock, o segredo é coordenar as camadas de assentos, corredores de acesso, guarda-corpos, componentes de suporte e dimensões gerais como uma configuração completa.
O layout de 25x10m fornece um ponto de partida claro para os clientes que planejam uma grande área para espectadores, com os detalhes finais confirmados em relação aos desenhos de produção e requisitos do projeto.
CTA suave
Para obter um orçamento, forneça as dimensões exigidas da arquibancada, alturas principais e gerais, layout dos assentos, posições nos corredores, requisitos de guarda-corpo, aplicação pretendida e localização do projeto. Se for necessária uma meta de capacidade de assentos, inclua essa meta para que o layout e os requisitos estruturais possam ser revisados em conjunto.
