sistema inclinado de alumínio da fase do fardo do telhado de 10x5x7m com asas gêmeas do orador de 2m

peso da embalagem: 1720kg

volume de embalagem: 13cbm

Informações do produto

Descrição do produto

O sistema de treliça de telhado de concerto DragonStage 10x5x7m foi projetado para produções de concertos e eventos ao vivo de pequeno a médio porte que precisam de uma estrutura de treliça suspensa completa, juntamente com posições laterais dedicadas para equipamentos de som.

As principais medidas da estrutura do telhado:

10m de largura × 5m de profundidade × 7m de altura

aproximadamente:

32,8 pés x 16,4 pés x 23,0 pés

A estrutura principal é sustentada por quatro torres de treliça verticais.

Além disso, uma asa lateral de 2m se estende de cada lado da estrutura principal em direção a uma torre de alto-falantes independente.

Isso cria um layout de evento de seis torres:

• 4 torres para a estrutura principal do telhado

• 2 torres para as asas dos alto-falantes laterais

O resultado é um arranjo de produção de concertos mais completo do que um telhado padrão de quatro torres.

Para outras configurações de telhado, consulte Sistemas de treliça de telhado.

Estrutura principal de desempenho com 10 m de largura

A estrutura central do telhado fornece uma classificação nominal:

Largura principal de 10m/32,8 pés

A dimensão de 10 m refere-se à estrutura principal do telhado e não inclui as extensões adicionais das asas dos alto-falantes.

A plataforma do palco mostrada sob o telhado ocupa a área central de atuação.

Este tamanho pode ser adequado para eventos como:

• apresentações de banda ao vivo

• concertos comunitários

• shows culturais

• apresentações escolares

• eventos da igreja

• entretenimento corporativo

• palcos de festivais

• produções temporárias ao ar livre

As dimensões reais utilizáveis ​​do palco devem ser selecionadas separadamente de acordo com o número de artistas e requisitos de equipamento.

Profundidade do telhado de 5m

A estrutura da treliça principal tem uma profundidade nominal de:

5m/16,4 pés

Isto fornece a dimensão estrutural da frente para trás da estrutura do telhado.

O desenho mostra vários membros transversais do telhado que se estendem através desta profundidade, criando uma estrutura suspensa completa e inclinada, em vez de apenas uma viga de treliça dianteira e traseira.

A profundidade real coberta depende da geometria do telhado e do posicionamento final da treliça.

Altura total da estrutura principal de 7 m

A estrutura principal é especificada em aproximadamente:

7m/23 pés de altura

Essa altura proporciona espaço acima do palco para a estrutura do telhado e equipamentos de produção de eventos.

No entanto, 7m deve ser entendido como a altura total do quadro principal.

Não representa automaticamente:

• altura clara do palco à treliça

• altura de suspensão do alto-falante

• altura máxima de iluminação

• altura de suspensão permitida

Estes valores deverão ser determinados a partir do desenho de montagem final.

Asas duplas de alto-falante de 2 m

Um dos principais pontos de venda desta configuração é a inclusão de duas asas de alto-falante independentes.

Cada lado usa aproximadamente:

Asa horizontal de 2 m / 6,56 pés

conectando a estrutura principal a uma torre externa adicional.

Isto cria uma posição estrutural dedicada fora do telhado do palco central.

As aplicações típicas podem incluir:

• posições dos alto-falantes line-array

• Suporte para alto-falante PA

• equipamento de produção lateral

• equipamento de iluminação selecionado

• posições adicionais de montagem para produção de eventos

Para outras estruturas de suporte de alto-falante, consulte Treliça de alto-falante e line array.

Por que separar as torres de alto-falantes do telhado principal?

Para a produção de concertos, pode ser útil colocar o equipamento de som fora da abertura principal da apresentação.

Uma asa lateral separada permite que a posição de suporte de som fique fora da área do telhado do palco principal, em vez de consumir espaço dentro da estrutura central da treliça.

Isso pode ajudar a organizar:

Área Central

Palco, performers, iluminação e produção cênica.

Áreas laterais

Equipamento PA ou line-array e outros elementos de produção selecionados.

A disposição final dos alto-falantes ainda depende do peso do equipamento, posição de suspensão, disposição da audiência e verificação estrutural.

Configuração de treliça de telhado inclinado

A estrutura superior utiliza uma geometria de telhado inclinado.

Em comparação com um telhado plano, os membros superiores inclinados da treliça criam uma cumeeira central e uma aparência de telhado de concerto mais convencional.

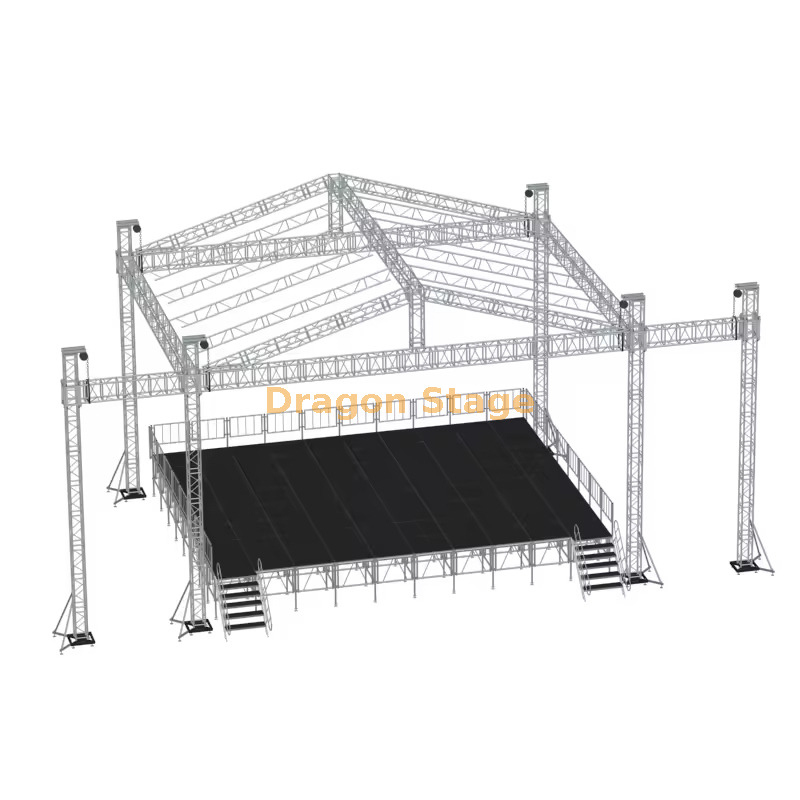

A estrutura ilustrada inclui:

• vigas principais dianteiras e traseiras

• vigas laterais

• membros do telhado inclinado

• treliças transversais do telhado

• conexão central do telhado

• torres de suporte verticais

A imagem atual mostra a estrutura de treliça sem membrana de cobertura completa.

Portanto, coberturas impermeáveis ​​não devem ser consideradas incluídas, a menos que um pacote de cobertura seja especificado separadamente.

Layout Estrutural de Seis Torres

A configuração completa ilustrada utiliza seis posições de torre.

Telhado Principal

Quatro posições de torre sustentam o telhado inclinado central.

Asas de alto-falante

Duas torres externas adicionais sustentam as estruturas das asas laterais.

Esta é uma distinção importante de um telhado convencional de quatro torres.

As posições extras da torre criam áreas adicionais de suporte à produção, mantendo-as estruturalmente separadas da abertura central de desempenho.

Plataforma de palco modular correspondente

A ilustração inclui um palco modular elevado sob o sistema de telhado.

Os recursos visíveis do palco incluem:

• superfície preta do deck do palco

• estrutura de suporte modular

• guarda-corpos traseiro e lateral

• duas posições de escada de acesso

As dimensões do palco não foram fornecidas para este produto.

Por esse motivo, o estágio deve ser selecionado de acordo com o projeto real, em vez de assumir que tem as mesmas dimensões da estrutura do telhado de 10×5m.

As possíveis especificações do estágio a serem confirmadas incluem:

• largura do palco

• profundidade do palco

• altura do estágio

• superfície do convés

• quantidade de escadas

• disposição do guarda-corpo

• exigência de saia

Para sistemas de plataforma disponíveis, consulte Stage Platform.

Projetado como um layout completo de produção de concerto

A vantagem prática deste produto é que as posições principais do teto e do suporte dos alto-falantes são planejadas em conjunto.

Em vez de comprar:

• um sistema de telhado

• torres de alto-falantes separadas

• componentes de estágio não relacionados

o layout completo pode ser coordenado antes da fabricação.

Isso torna mais fácil confirmar:

• pegada geral do site

• posição de palco

• posições dos alto-falantes

• localizações da torre

• acesso

• requisitos de transporte

• compatibilidade de componentes

Para outras aplicações de concertos, consulte Evento de Concerto.

Aplicações Típicas

• Palcos de concerto

• Palcos do festival

• Eventos comunitários

• Apresentações de música ao vivo

• Apresentações culturais

• Eventos escolares

• Concertos na igreja

• Entretenimento corporativo

• Produções em turnê

• Palcos externos temporários

• Inventário da locadora de eventos

Principais recursos

• Estrutura principal do telhado de 10m × 5m × 7m

• Aprox. 32,8 × 16,4 × 23 pés

• Projeto de treliça de telhado de alumínio inclinado

• Quatro torres principais de sustentação do telhado

• Duas torres de alto-falantes adicionais

• Asa de alto-falante de 2m/6,56 pés em cada lado

• Configuração total de seis torres

• Posições laterais dedicadas de PA / line-array

• Construção de treliça modular

• Plataforma de palco correspondente disponível

• Guarda-corpos e escadas duplas mostradas na configuração ilustrada

• Adequado para concertos e produção de eventos ao vivo

• Dimensões personalizadas disponíveis

Quadro principal vs. largura total

A largura confirmada de 10m refere-se à estrutura principal do telhado.

As abas do alto-falante estendem-se além da estrutura principal em ambos os lados.

Se cada asa lateral se estender 2m para fora, o layout de produção completo poderá ocupar aproximadamente:

10m + 2m + 2m = 14m

através do telhado e na direção da asa lateral.

No entanto, isso deve ser tratado como uma estimativa de layout e não como uma dimensão externa geral confirmada.

A largura externa real depende de:

• largura da torre

• geometria básica

• posições dos estabilizadores

• pontos de conexão da asa

• espaçamento final da torre

A pegada final deve, portanto, ser retirada do desenho de produção final.

Nota técnica importante

As informações confirmadas atualmente incluem:

• largura do quadro principal: 10m

• profundidade do quadro principal: 5m

• altura do quadro principal: 7m

• asa do alto-falante lateral: 2m de cada lado

• quatro torres principais do telhado

• duas torres de alto-falantes laterais

• configuração de telhado inclinado

• palco modular ilustrado

A informação atual não estabelece:

• seção transversal da treliça

• liga de alumínio

• diâmetro do tubo ou espessura da parede

• tipo de conexão

• capacidade de suspensão do alto-falante

• carga no telhado

• carga de iluminação

• resistência ao vento

• especificação da membrana do telhado

• requisitos de lastro

• requisitos de ancoragem

• requisitos de fundação

• dimensões do palco

• aprovação de engenharia específica do projeto

Estes valores deverão ser confirmados para a configuração final do projeto.

Perguntas frequentes

Qual é o tamanho da treliça principal do telhado?

A estrutura principal mede aproximadamente 10 m de largura x 5 m de profundidade x 7 m de altura , ou cerca de 32,8 x 16,4 x 23 pés..

As asas do alto-falante de 2m estão incluídas na largura de 10m?

Não. A dimensão de 10m refere-se ao quadro principal. As asas do alto-falante estendem-se para fora da estrutura principal.

Qual é a largura de cada asa do alto-falante?

Cada asa lateral tem aproximadamente 2m/6,56 pés.

Quantas torres esta estrutura utiliza?

A configuração ilustrada utiliza seis posições de torre: quatro para o teto principal e duas para as laterais dos alto-falantes.

Para que servem as torres laterais?

Eles são projetados como posições de suporte separadas para equipamentos de PA, line-array ou outros equipamentos de produção de eventos adequadamente configurados.

O sistema inclui um estágio?

Um estágio modular é mostrado na imagem do produto, mas as dimensões do estágio e a lista técnica completa ainda não foram especificadas. Deve, portanto, ser confirmado separadamente.

O palco inclui guarda-corpos?

Os guarda-corpos são mostrados ao longo das bordas selecionadas do palco na configuração ilustrada.

Quantas escadas são mostradas?

A ilustração mostra duas posições de escada de acesso ao palco.

Este produto inclui cobertura de telhado?

Um dossel não é mostrado na imagem fornecida. A cobertura do telhado deve ser confirmada como um componente opcional ou específico do projeto.

Os alto-falantes line-array podem ser pendurados nas torres laterais?

As estruturas laterais podem ser consideradas para suporte de line-array, mas o peso real do alto-falante, a disposição de suspensão, a configuração do suporte e as cargas permitidas devem ser verificados.

As dimensões podem ser personalizadas?

Sim. Diferentes dimensões de teto, layouts de palco e comprimentos de asas de alto-falante podem ser discutidos de acordo com os requisitos do evento.

Este sistema pode ser usado ao ar livre?

O uso externo requer verificação de toda a estrutura, incluindo exposição ao vento, cobertura do telhado, cargas de equipamentos, suporte da torre, ancoragem ou lastro e condições do solo.

Por que escolher DragonStage

A DragonStage fabrica palcos modulares de alumínio, estruturas de telhado e sistemas de suporte de alto-falantes para aplicações em concertos e eventos.

Para este produto, a característica útil não é simplesmente o telhado de 10×5m.

O teto principal + asas duplas de alto-falante de 2 m + seis posições de torre criam um layout de produção mais completo no qual o espaço de atuação e as posições de suporte de áudio podem ser planejados juntos.

Isto permite que a cotação final seja preparada como um sistema de evento coordenado, em vez de vários produtos não relacionados.

Solicite uma cotação

Forneça:

• largura, profundidade e altura necessárias do telhado principal

• dimensões e altura necessárias do palco

• tipo e quantidade de alto-falante

• peso individual do alto-falante / line-array

• altura necessária para pendurar o alto-falante

• detalhes do equipamento de iluminação

• uso interno ou externo

• exigência do dossel do telhado

• local do evento

• escadas e guarda-corpos necessários

O DragonStage pode então confirmar a configuração apropriada do palco, teto e suporte de alto-falante.
