Os sistemas de tubos e cortinas são estruturas independentes temporárias. A sua estabilidade depende da combinação completa de montantes, travessas, bases, cortinas, acessórios, layout e ambiente de instalação.
Uma configuração adequada para um local interno controlado não deve ser automaticamente considerada adequada para uso externo.
As informações a seguir fornecem orientações gerais de planejamento. A instalação final deve seguir as instruções do sistema selecionado, os requisitos do local, os regulamentos locais aplicáveis e qualquer avaliação de segurança ou engenharia específica do local.
Antes da instalação
Antes de montar o sistema, confirme:
Altura necessária e comprimento total
Número e direção das seções conectadas
Compatibilidade vertical e de barra transversal
Tamanho e peso básicos
Carga de tecido e decoração
Condições do piso ou solo
Localização interna ou externa
Acesso público ao redor da estrutura
Saídas de emergência e vias de circulação
Portas próximas, ventilação e equipamento técnico
Aprovação do local ou requisitos de licença
Todos os componentes devem ser inspecionados antes da instalação. Não devem ser utilizados montantes tortos, travessas danificadas, bases deformadas, conectores desgastados ou peças de travamento faltantes.
Siga a metodologia de instalação aprovada para sistemas modulares.

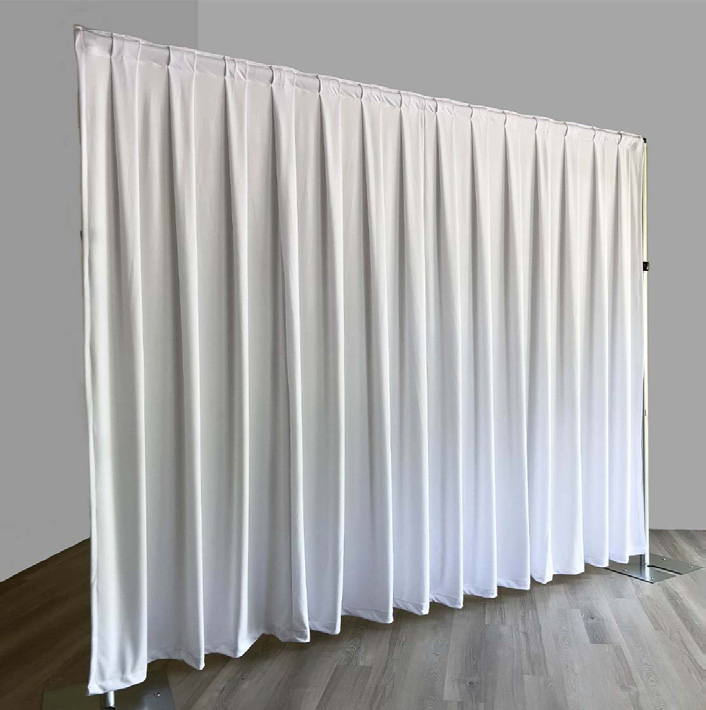

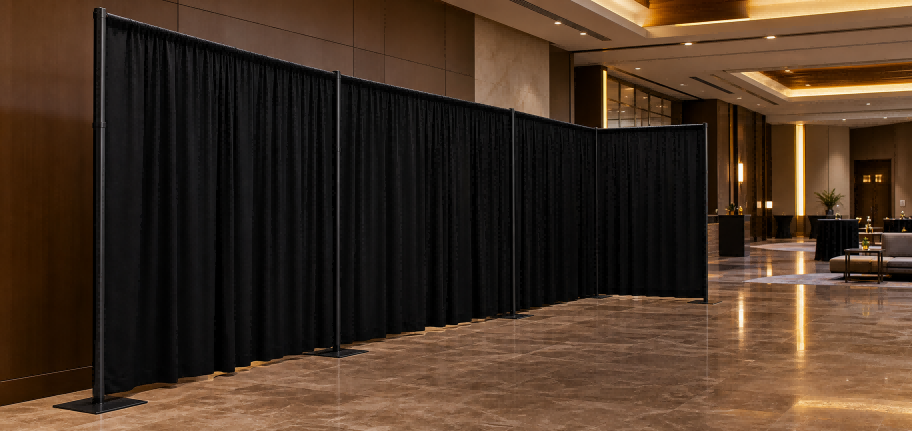

Instalação interna
Os locais internos geralmente oferecem condições mais controladas, mas a seleção e o posicionamento corretos da base continuam sendo essenciais.
Use uma superfície de piso adequada
Instale o sistema em uma superfície firme, nivelada e estável. As placas de base devem ficar planas no chão, sem balançar, inclinar ou apoiar-se em cabos, bordas de carpetes ou materiais irregulares.
Não utilize objetos soltos para nivelar uma placa de base, a menos que façam parte de um método de instalação aprovado.
Posicione cada base corretamente
Cada montante deve ser conectado a uma base compatível, a menos que a estrutura selecionada utilize outro arranjo de suporte especificamente projetado.
As bases deverão ser posicionadas de acordo com o layout completo. Eles não devem ser virados ou reposicionados apenas para torná-los menos visíveis, caso isso reduza a estabilidade.
Considere o fluxo de ar interno
O movimento de ar das portas, entradas de carga, saídas de ar condicionado e grandes sistemas de ventilação pode afetar as cortinas.
O tecido pode se comportar como uma vela mesmo em ambientes fechados. Cenários altos, tecidos longos e layouts fechados exigem atenção adicional perto de fluxo de ar forte.
Mantenha as rotas de saída desobstruídas
Os sistemas de tubos e cortinas, bases, tecidos e acessórios não devem obstruir:
O tecido não deve se estender até as passarelas ou criar um risco oculto de tropeço. As vias de circulação pública devem permanecer desobstruídas durante a instalação, utilização e desmontagem.
Verifique os requisitos de tecido
Confirme se o local exige documentação para o desempenho de propagação de chamas de cortinas e materiais decorativos.
Os requisitos variam de acordo com o país, local e tipo de evento. Não descreva um tecido como retardador de chama ou compatível, a menos que haja documentação adequada disponível para o material específico.
Limpeza, lavagem, revestimento ou uso prolongado podem afetar alguns tratamentos de tecidos. Confirme se é necessário repetir o teste ou renovar a documentação.
Controle de cargas decorativas

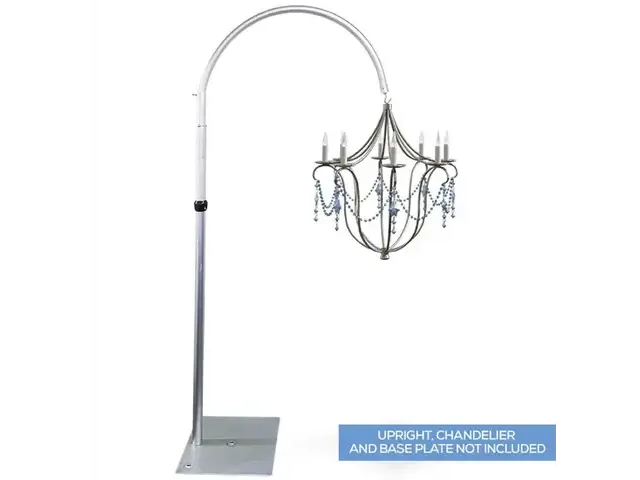

Flores, letreiros, iluminação, lustres e tecidos em camadas acrescentam peso e podem criar cargas excêntricas.
Itens decorativos só devem ser fixados em pontos aprovados. Barras transversais padrão, suportes curvos e estruturas de cobertura não devem ser usados para cargas suspensas, a menos que sejam especificamente projetados e avaliados para esse fim.
Instalação externa e semiaberta
Os sistemas padrão de tubos e cortinas destinam-se principalmente ao uso interno controlado. Ambientes externos e semiabertos introduzem vento, chuva, terreno irregular e condições climáticas em rápida mudança.
Não presuma que um sistema interno seja adequado para ambientes externos
A instalação externa só deve prosseguir quando:
O sistema destina-se ao uso externo
A configuração completa foi avaliada
Foi especificado lastro ou ancoragem adequados
As condições do solo foram verificadas
As condições climáticas podem ser monitoradas
Um plano de desligamento e remoção está em vigor
Os requisitos locais e as regras do local foram satisfeitos
Adicionar peso não verificado a uma configuração interna não a torna automaticamente segura para uso externo.
Trate as cortinas como superfícies expostas ao vento
O tecido aumenta significativamente a área exposta ao vento. A força no sistema depende de mais do que a velocidade prevista do vento.
Fatores relevantes incluem:
Altura da cortina e área total
Opacidade e permeabilidade do tecido
Direção do vento
Edifícios circundantes
Abra portas e passagens
Exposição no local
Rajadas e mudanças climáticas repentinas
Formato do layout completo

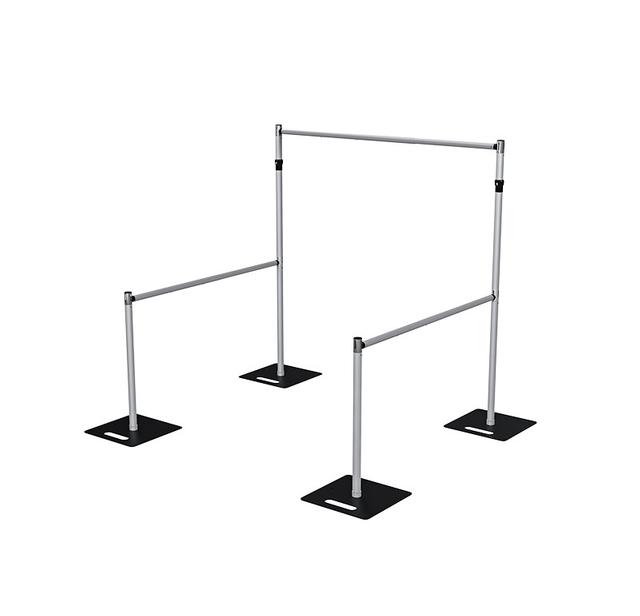

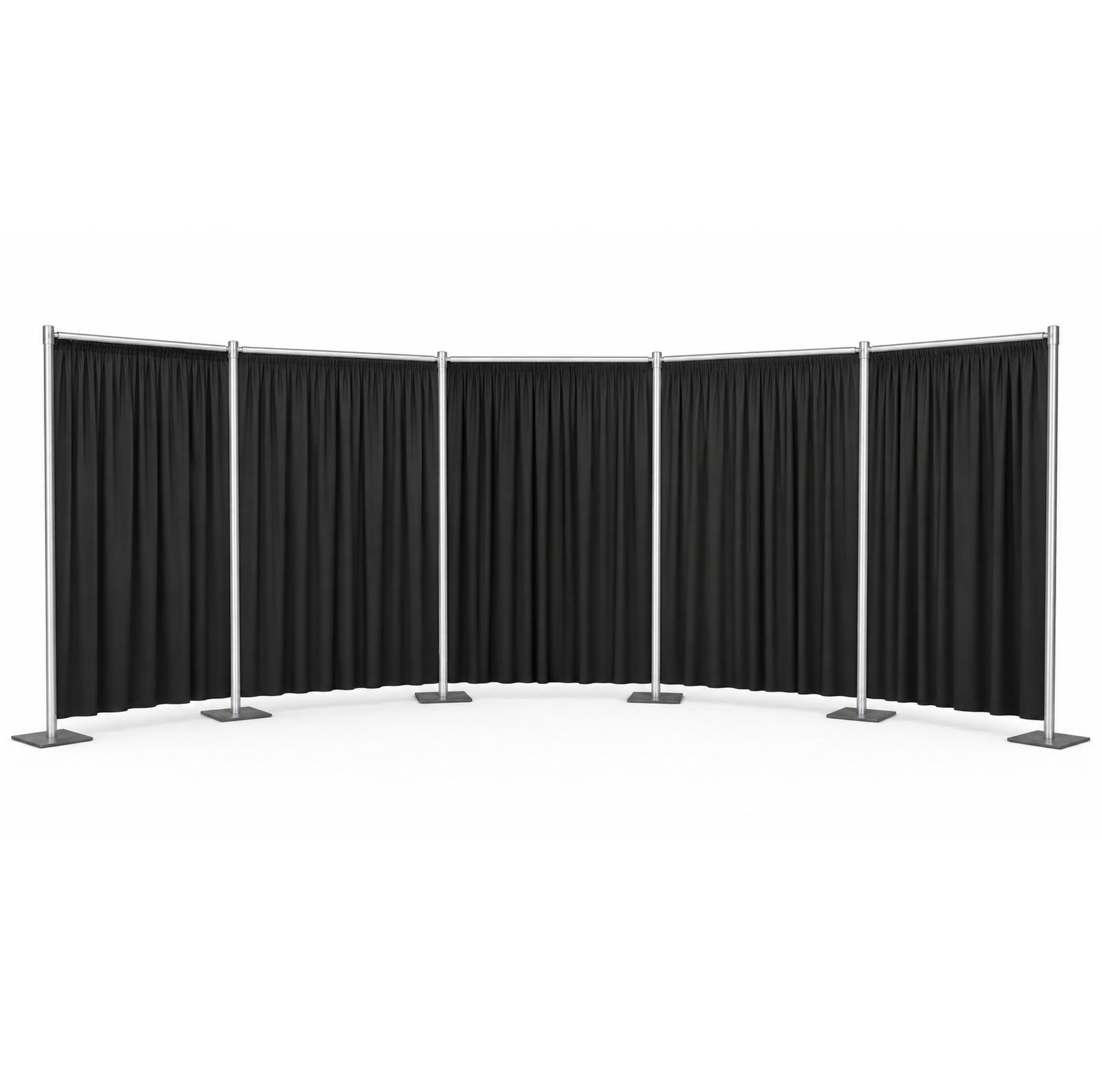

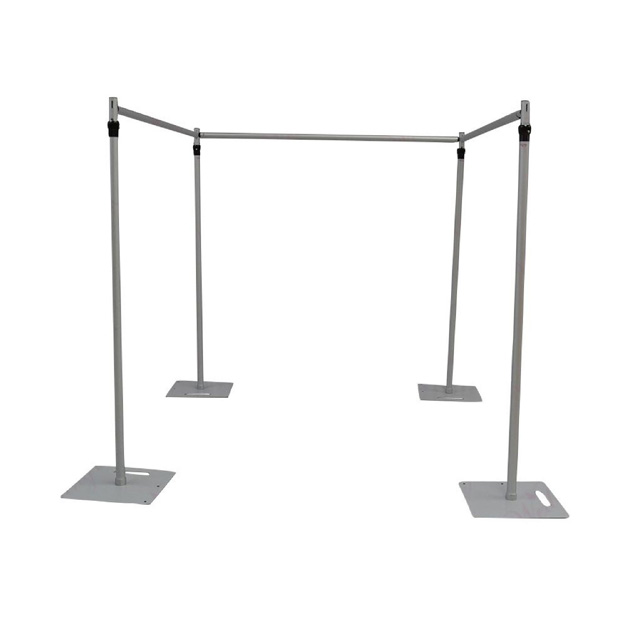

Uma configuração em forma de U, circular ou fechada pode comportar-se de forma diferente de um cenário reto. O vento pode aproximar-se de qualquer direção e não deve ser assumido que atue apenas na parte frontal da cortina.
Estabeleça limites climáticos antes de usar
O planejamento de eventos ao ar livre deve definir antecipadamente:
Quem monitora o clima
Quais previsões e informações no local serão usadas
O limite de vento operacional
O nível de ação para remover cortinas
O nível de ação para fechar a área
Quem tem autoridade para interromper o uso
Para onde as pessoas devem se deslocar se as condições se tornarem inseguras
Os limites operacionais devem vir da documentação do sistema ou de uma avaliação qualificada específica do local. Não invente um limite universal de velocidade do vento para todas as configurações de tubos e cortinas.
Monitore as condições continuamente
O clima deve ser revisado antes da instalação e monitorado durante todo o evento.
Pare de usar o sistema e siga o plano de ação aprovado quando:
As condições se aproximam do limite operacional definido
Rajadas causam movimento visível ou instabilidade
As bases começam a se deslocar ou levantar
Verticalidades inclinadas
Barras transversais ou conexões se movem
As cortinas puxam fortemente contra a estrutura
Tempestades ou outras abordagens climáticas perigosas
O pessoal responsável do local instrui que a área seja fechada
A remoção do tecido pode reduzir a exposição ao vento, mas não confirma se é seguro deixar a moldura restante no lugar.
Exposição à chuva e à água
A chuva pode aumentar o peso de alguns tecidos e materiais decorativos. Superfícies molhadas também podem reduzir o atrito sob as placas de base e criar riscos de escorregamento ao redor da instalação.
Equipamentos elétricos, iluminação e decorações elétricas exigem proteção contra intempéries e planejamento de segurança elétrica separados.

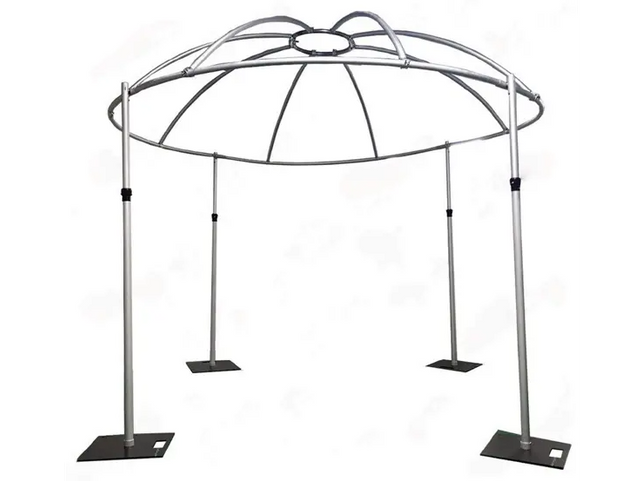

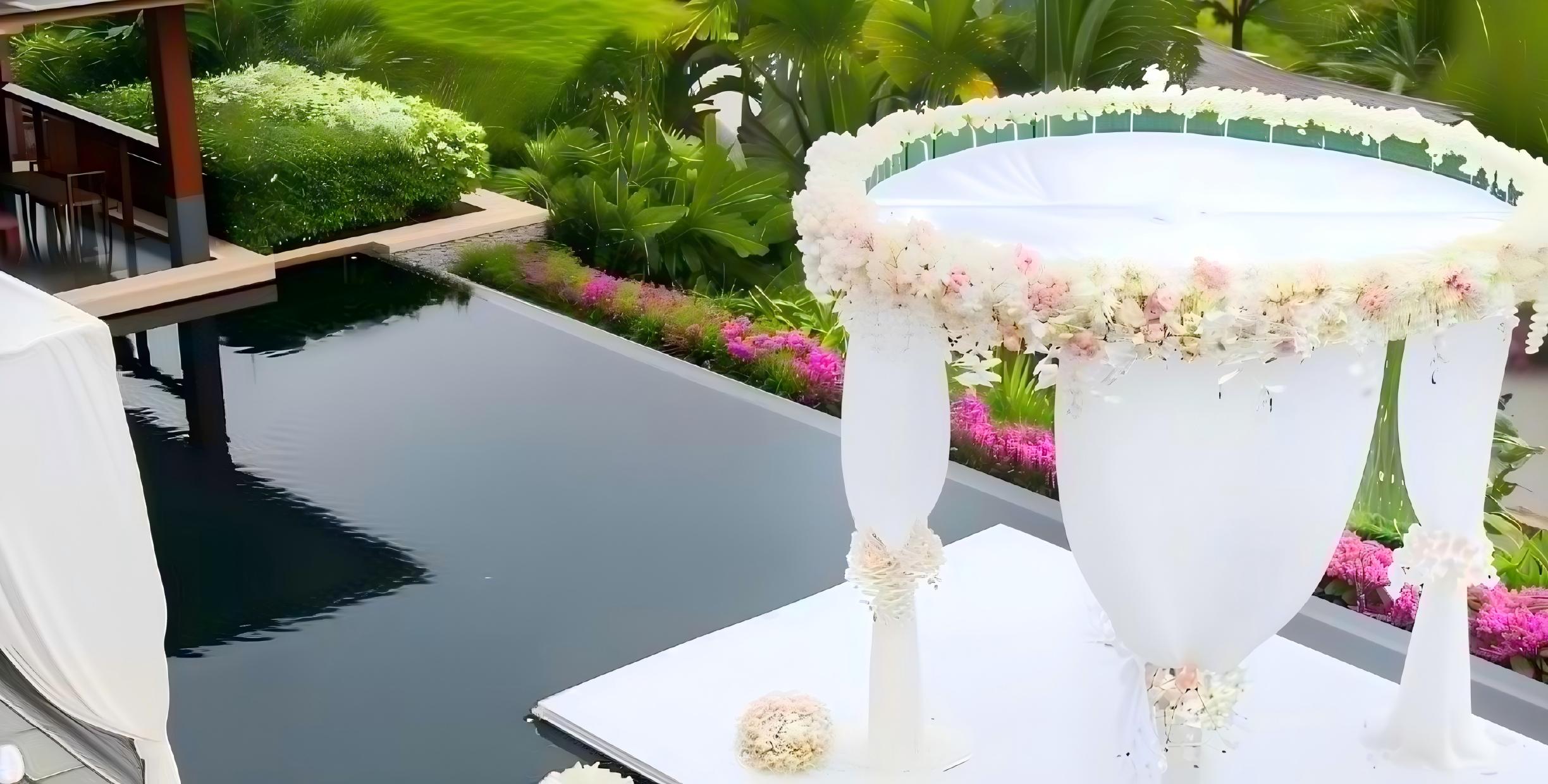

Restrições de cobertura externa

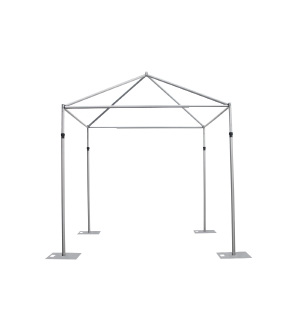

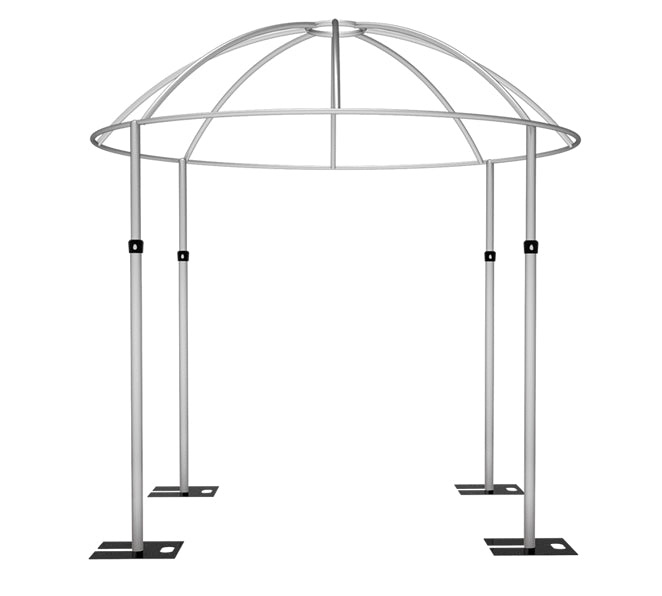

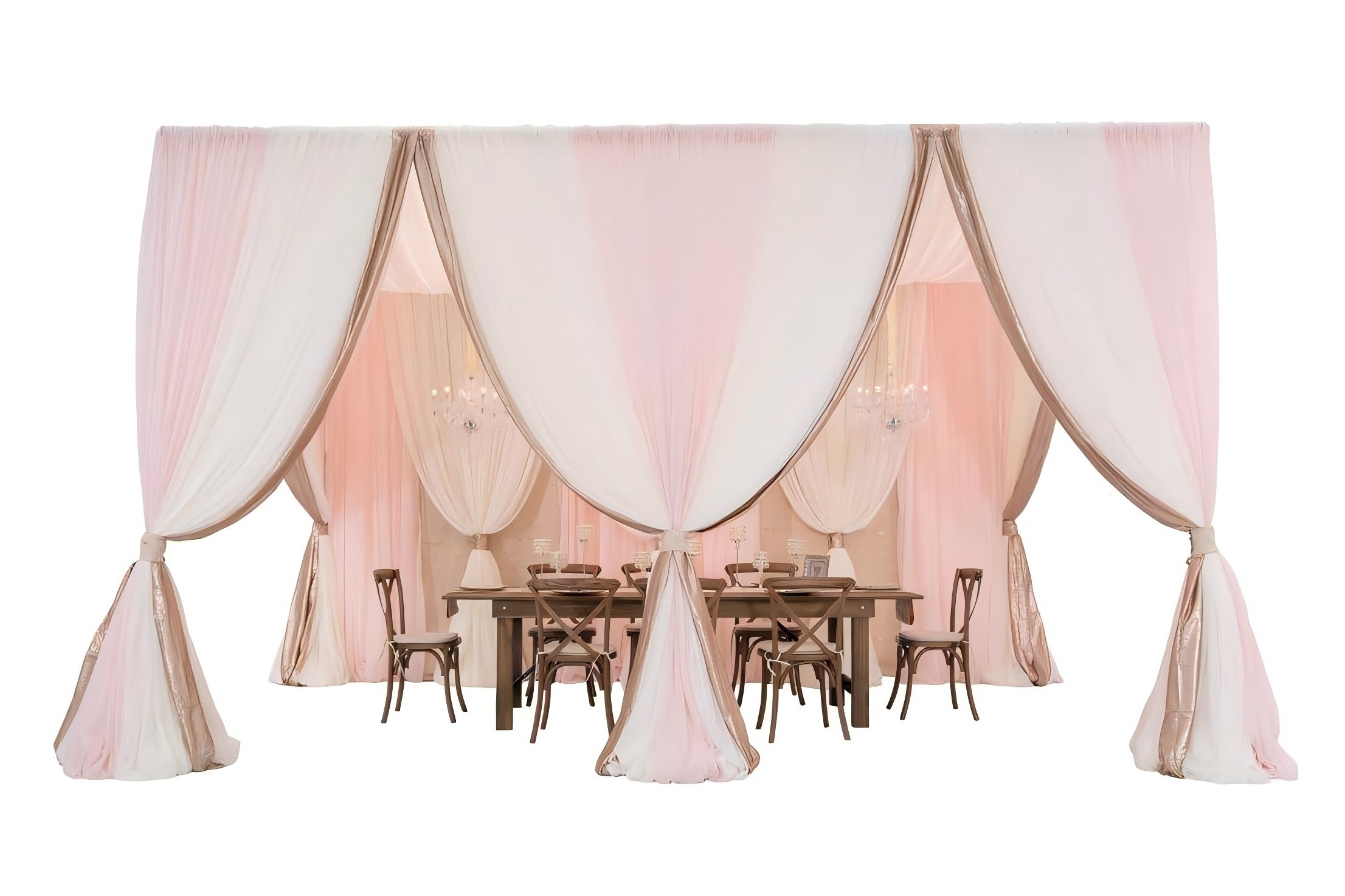

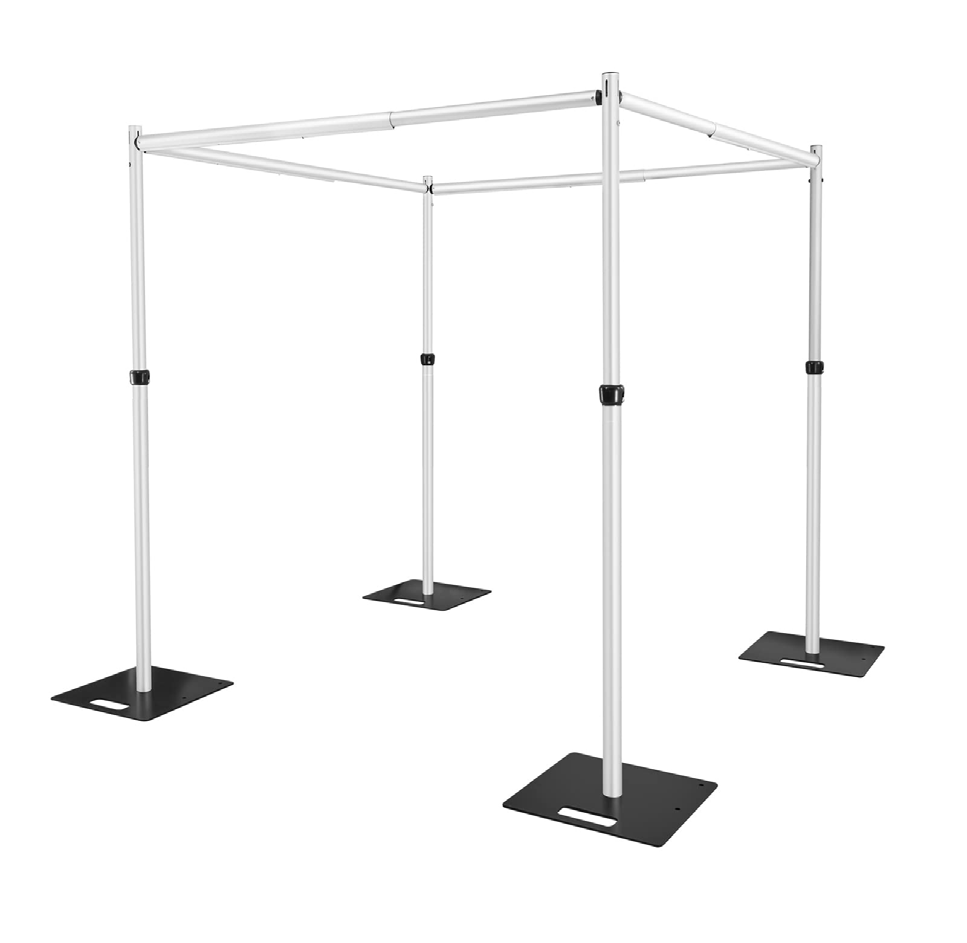

Molduras decorativas retangulares, redondas e pontiagudas não devem ser tratadas como tendas, abrigos contra intempéries ou telhados estruturais, a menos que sejam especificamente projetadas e aprovadas para esse uso.
Adicionar tecido suspenso pode criar forças laterais e de elevação. Uma moldura decorativa de dossel interno não deve ser coberta e usada ao ar livre como proteção contra chuva ou sol.
Bases, Lastro e Ancoragem
A seleção da base deve considerar:
Altura do sistema
Extensão da barra transversal
Número de seções conectadas
Peso e área do tecido
Cargas decorativas
Geometria do layout
Acesso público
Condições do piso ou solo
Exposição ambiental
O lastro adicional deve ser posicionado de modo que não possa deslizar, danificar a conexão da base ou criar risco de tropeço.
Não suspenda pesos em barras transversais ou montantes, a menos que o sistema seja projetado especificamente para esse método. Não confie em móveis, caixas de equipamentos ou produtos de eventos não relacionados como lastro improvisado.
As âncoras de solo só devem ser utilizadas onde for permitido e quando a sua capacidade e método de instalação forem confirmados.
Veja os fatores envolvidos na seleção do peso base.
Áreas Públicas e Controle de Acesso
Onde os visitantes podem acessar o sistema:
Mantenha as placas de base visíveis ou protegidas com segurança
Evite subir, puxar e ajustes não autorizados
Mantenha as crianças afastadas de elementos decorativos sem suporte
Não permita que os convidados se encostem nas cortinas
Proteja os pontos de conexão expostos
Mantenha espaço de circulação livre
Use barreiras ou supervisão quando necessário
As bases e acessórios não devem criar alterações inesperadas no nível do piso. Se uma base for coberta, a cobertura não deve ocultar o risco de tropeçar ou interferir na inspeção.

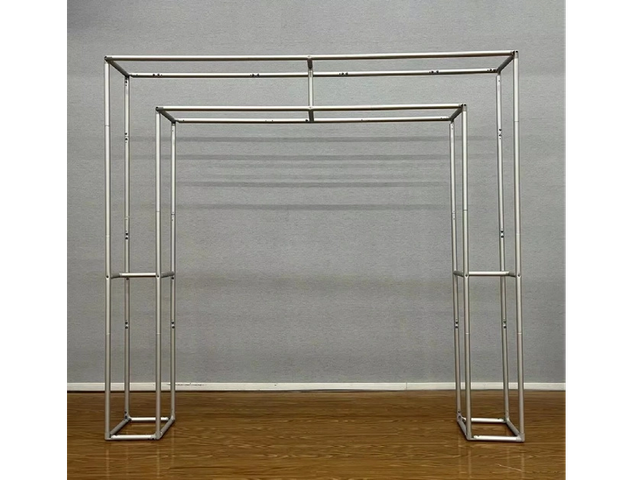

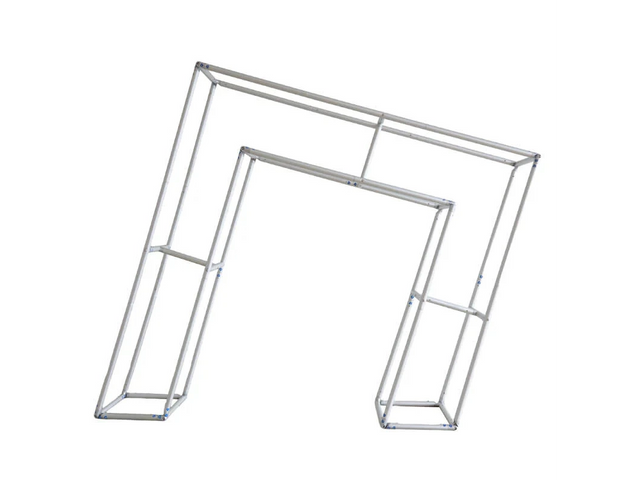

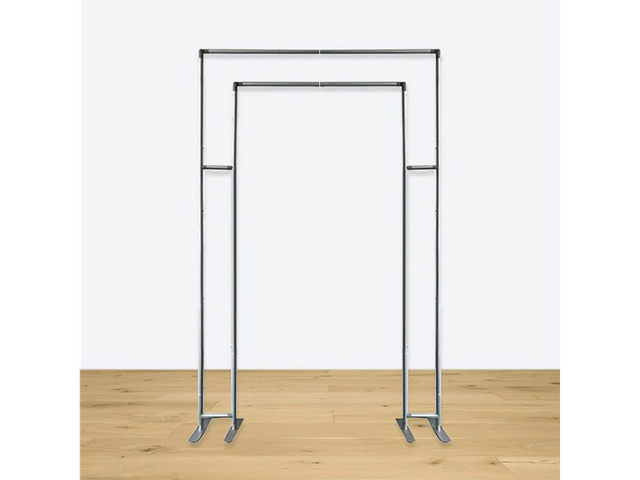

Segurança para molduras de cenário personalizadas

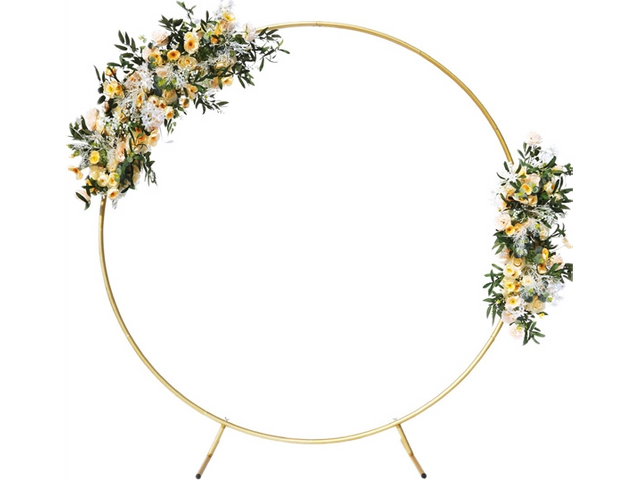

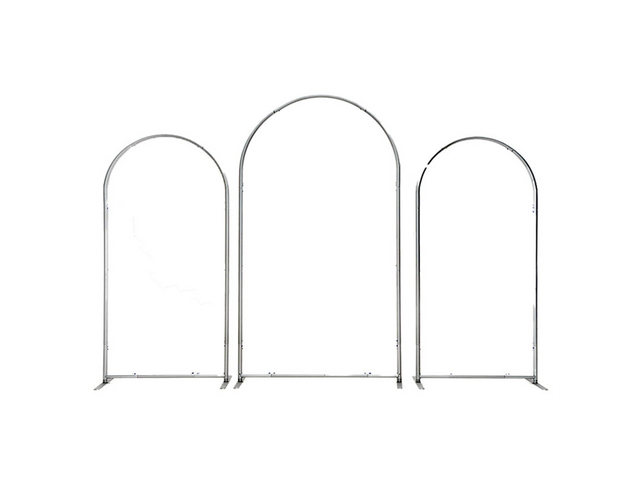

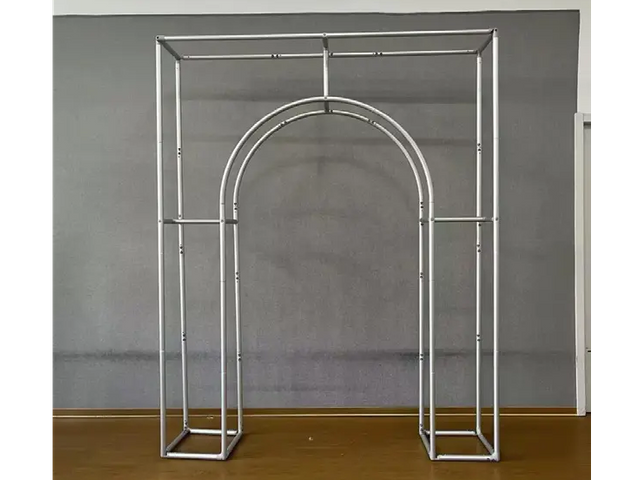

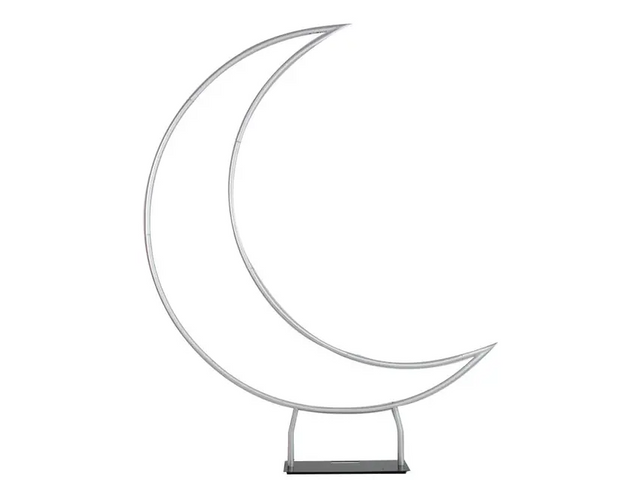

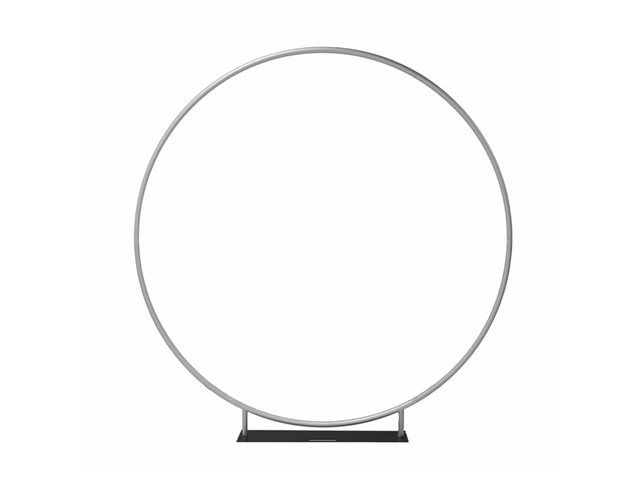

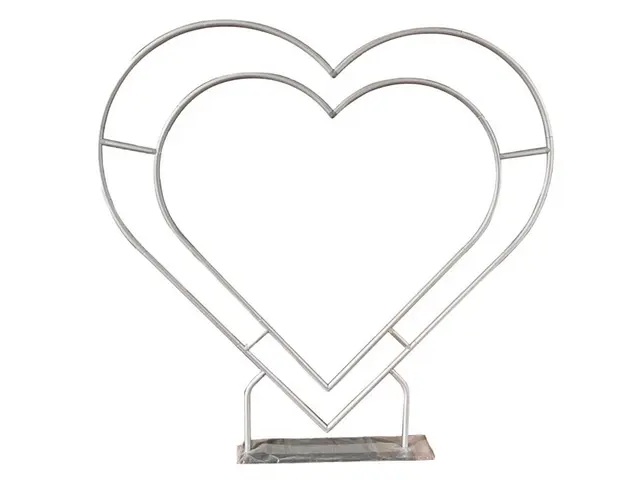

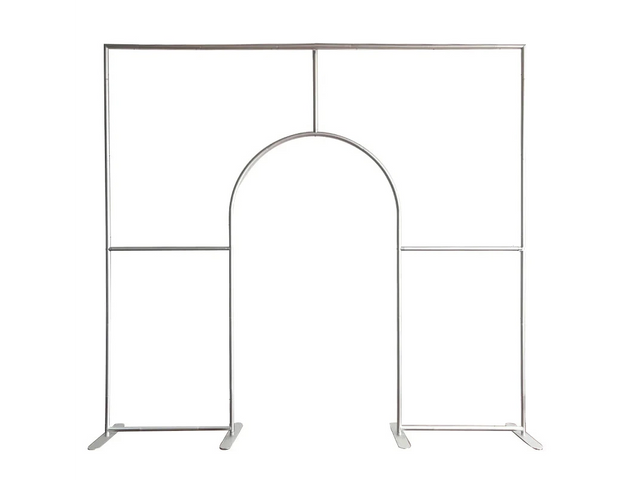

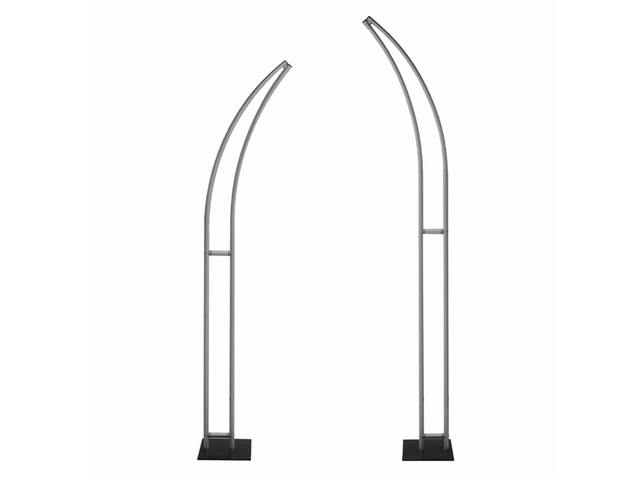

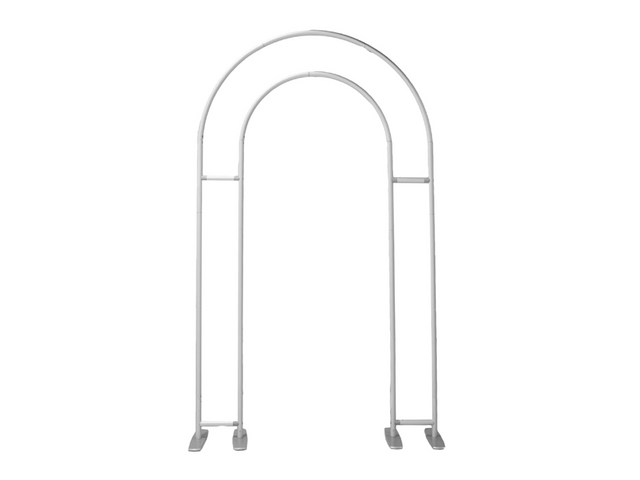

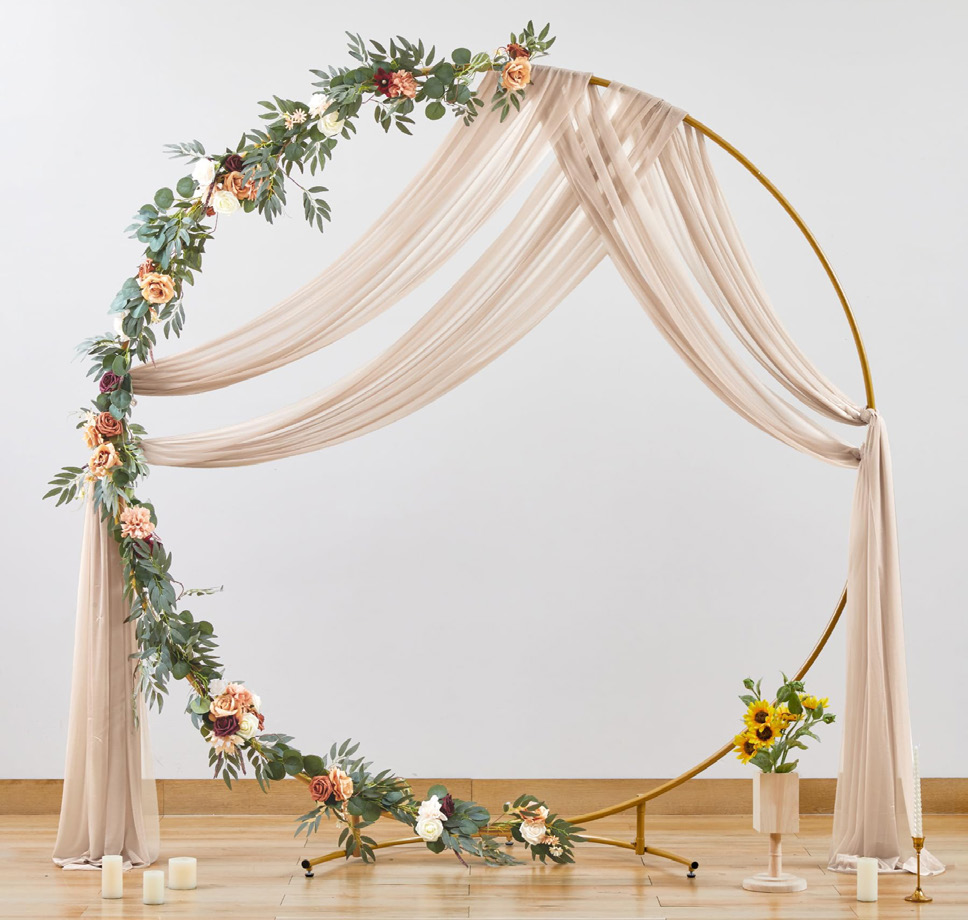

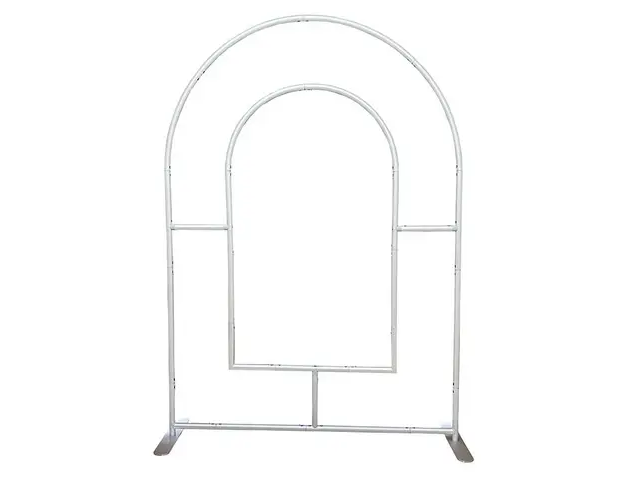

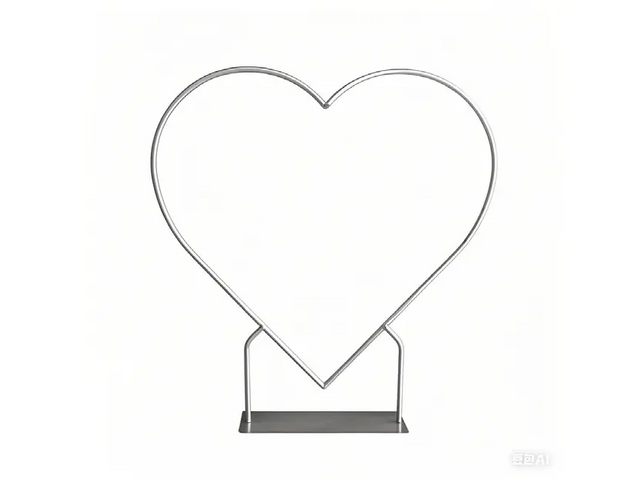

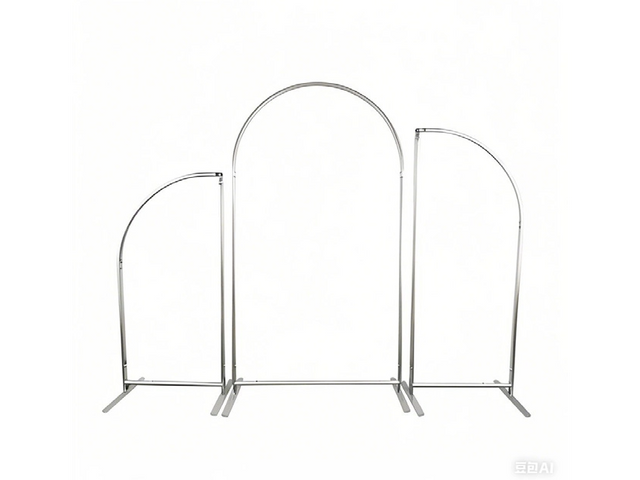

Molduras de fundo em forma de coração, circulares, em forma de lua, arqueadas e em camadas são principalmente estruturas decorativas.
Antes de usar, confirme:
Montagem correta de cada seção da estrutura
Engajamento total dos conectores
Contato estável entre os pés e o chão
Peso total de flores, tecidos e sinalização
Distribuição de carga ao longo do quadro
Ausência de arestas vivas ou inacabadas
Liberação de hóspedes e rotas de circulação
Compatibilidade de quaisquer acessórios suspensos

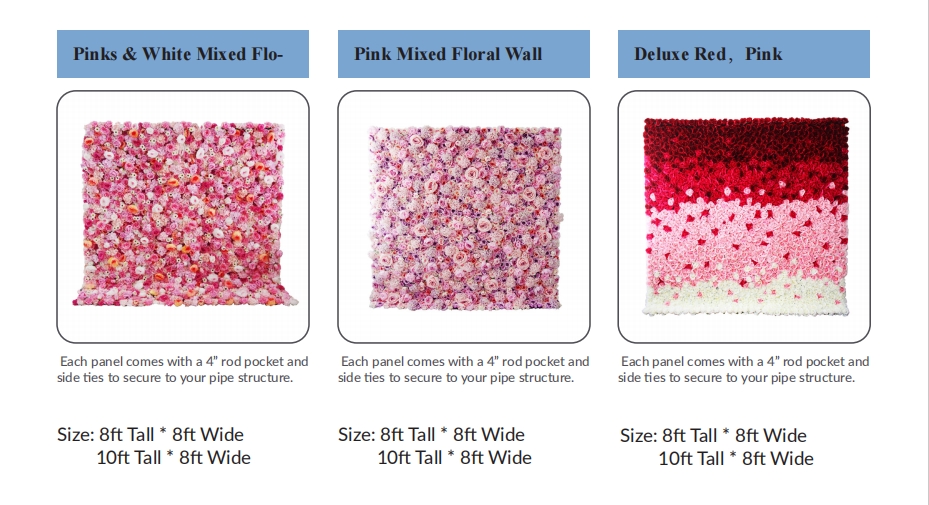

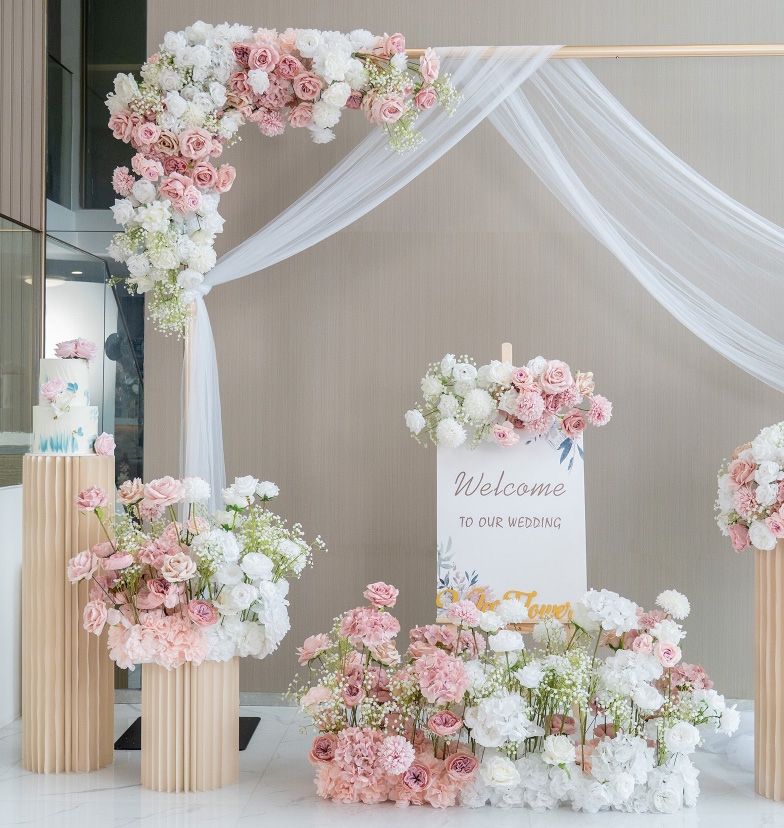

Grandes arranjos florais podem criar um carregamento irregular. As decorações concentradas num dos lados podem exigir uma disposição de suporte diferente de uma moldura decorada simetricamente.
Lista de verificação de inspeção
Antes de abrir a área
Verifique isso:
Cada base necessária está instalada
Todos os montantes são verticais
As barras transversais estão totalmente conectadas
Mecanismos de ajuste são garantidos

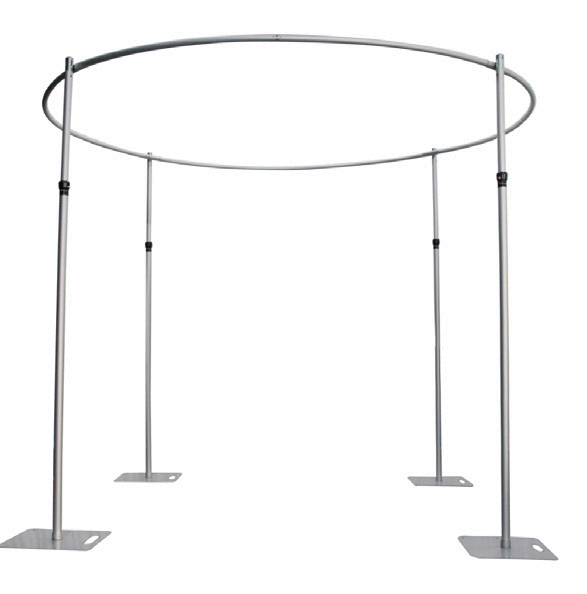

Seções curvas estão unidas corretamente
Os tecidos estão devidamente suportados
As cortinas não interferem nas bases
Itens decorativos estão firmemente fixados
Saídas e passagens permanecem desobstruídas
Nenhum componente está visivelmente danificado
O sistema não se move em condições normais do local
Durante o Evento
Inspecione a instalação periodicamente e após:
Se a configuração for alterada, as suposições de segurança originais poderão não ser mais aplicáveis.
Depois do Evento
Durante a desmontagem:
Remova as decorações e o tecido antes de liberar as conexões estruturais
Evite que os componentes caiam ou balancem
Mantenha a área de trabalho separada dos convidados
Inspecione os componentes quanto a danos
Armazene peças por tipo e tamanho
Remova componentes danificados de serviço
Registrar peças faltantes ou de reposição
Limitações de segurança importantes
Tubo e cortina não devem ser usados como:
Uma barreira de controle de multidões
Um sistema de proteção contra quedas
Uma parede de suporte
Uma estrutura de escalada
Um telhado estrutural
Um abrigo contra intempéries
Um suporte para equipamentos suspensos não aprovados

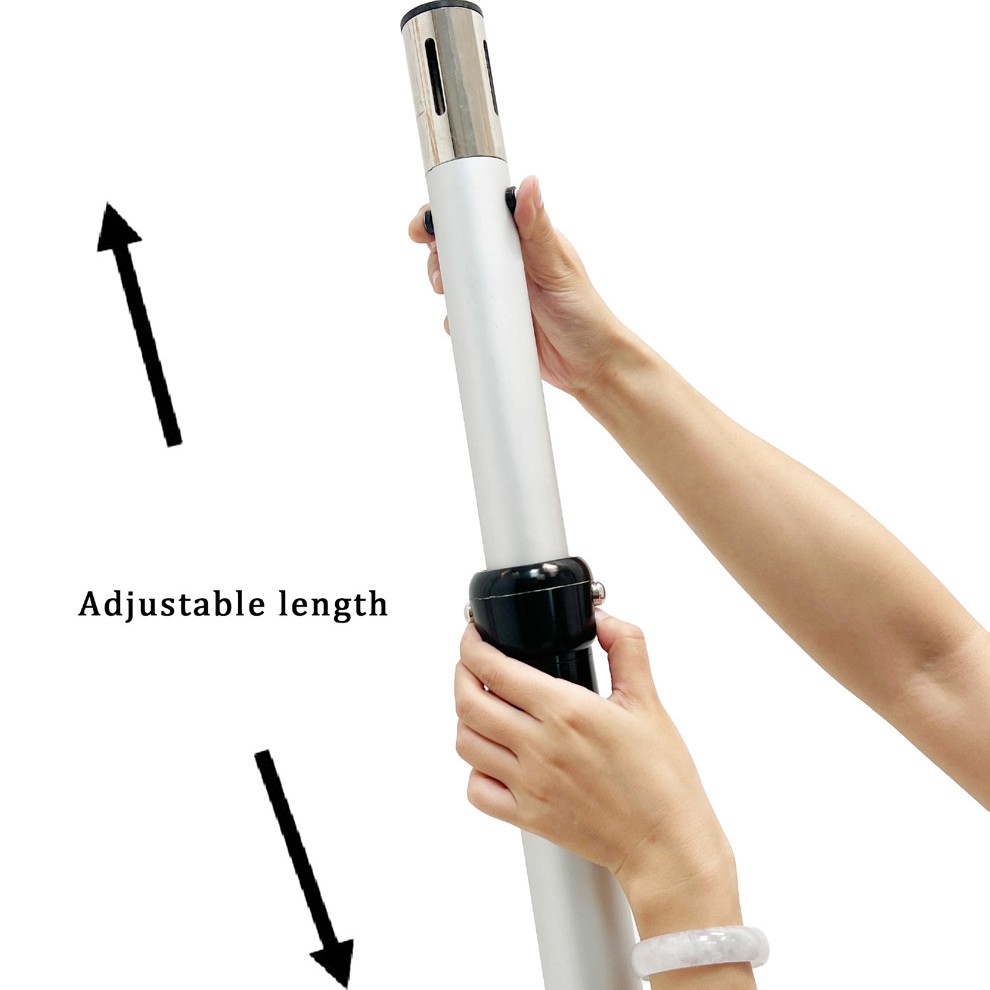

Nunca exceda a faixa de ajuste projetada para montantes ou barras transversais. Não combine componentes não relacionados apenas porque parecem encaixar.
Para obter mais informações, revise nossos padrões de segurança e restrições de engenharia.
Solicite uma revisão específica do site
Para sistemas altos, uso externo, instalações de ocupação pública, decoração pesada, elementos suspensos ou layouts incomuns, obtenha uma revisão específica do projeto antes da instalação.
DragonStage pode ajudar a organizar uma solução de engenharia com base nas dimensões do sistema, layout, local e uso pretendido.
