estrutura do fardo do telhado do andaime do grande Ringlock de 32x24x18m para eventos exteriores

peso da embalagem: 74660kg

volume de embalagem: 128cbm

peso da embalagem: 3740kg

volume de embalagem: 68cbm

Peso da embalagem: 1850kg

Volume de embalagem: 3CBM

Informações do produto

Descrição do produto

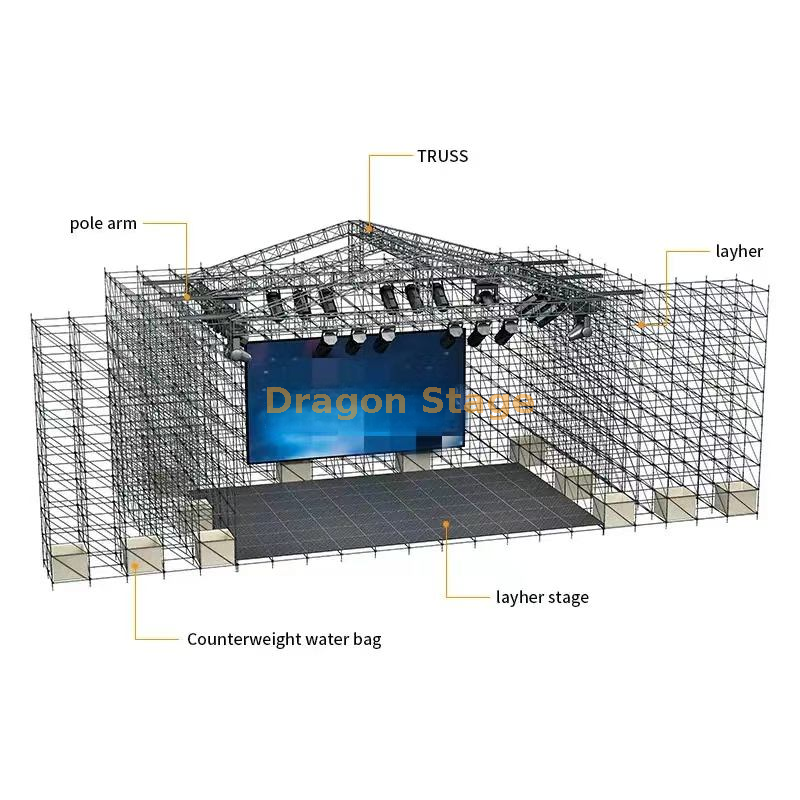

A estrutura de treliça de andaime Ringlock grande DragonStage 32x24x18m foi projetada para grandes projetos de eventos temporários onde um telhado convencional de quatro torres não é suficiente.

O sistema combina duas famílias estruturais diferentes:

Andaime modular Ringlock

Uma grande estrutura de andaime cria a estrutura de suporte ao redor da área do evento.

Treliça de telhado de alumínio pesado

Grandes membros de treliça de alumínio formam a estrutura do telhado inclinado acima do espaço central para eventos.

Esta configuração híbrida torna possível criar um envelope temporário para eventos muito maior do que um telhado de concerto portátil convencional suportado apenas por torres isoladas.

Para sistemas de suporte modulares relacionados, consulte Sistema de estrutura Ringlock.

Dimensões Principais

A estrutura é baseada em um valor nominal:

32m de largura × 24m de comprimento × 18m de altura

aproximadamente:

105 pés × 79 pés × 59 pés

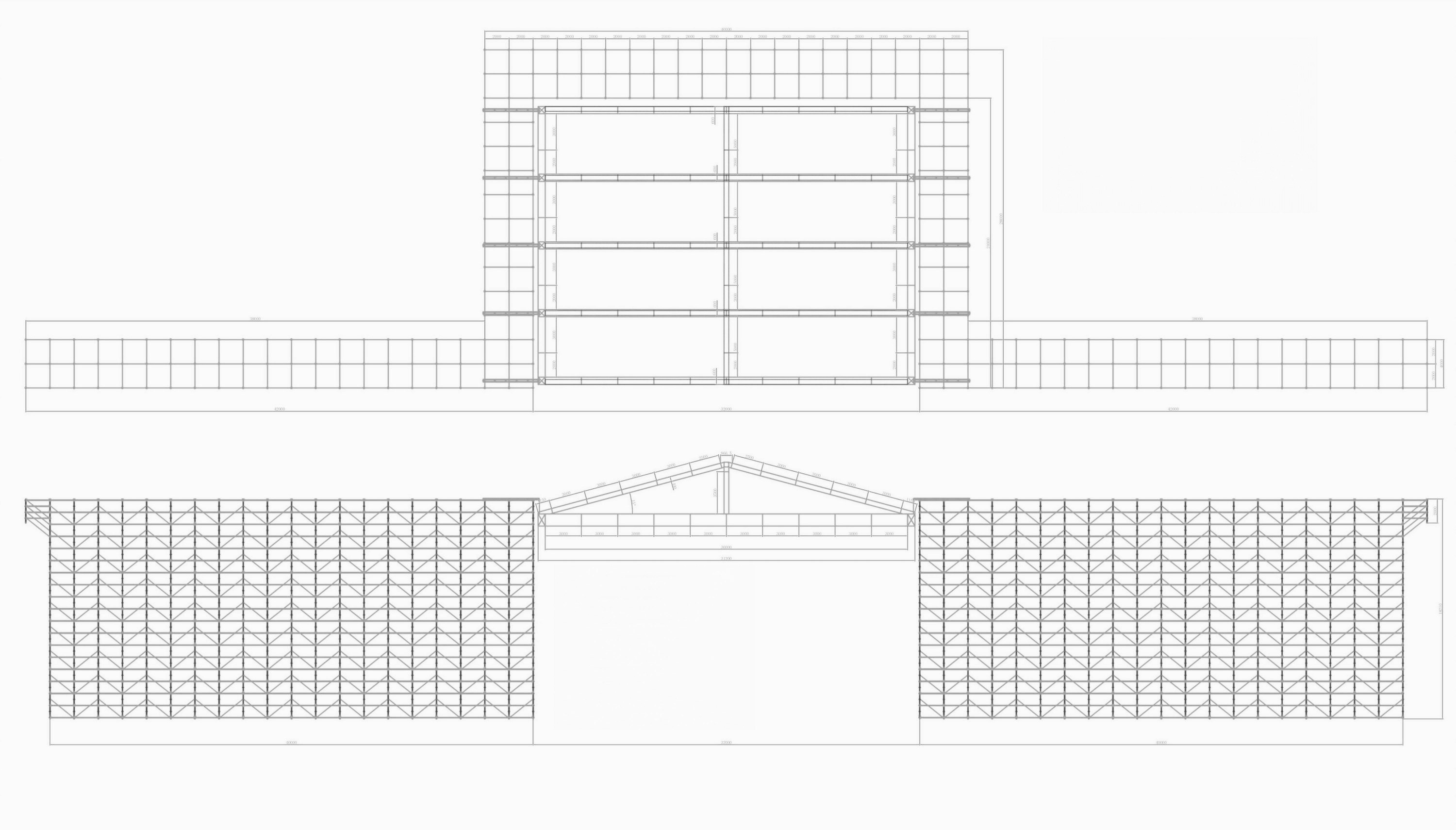

O desenho técnico também mostra uma altura total de aproximadamente:

18,21 m/59,7 pés

Várias dimensões internas e externas adicionais aparecem no desenho.

Estas dimensões referem-se a diferentes zonas de andaime, geometria do telhado e linhas de referência estrutural, pelo que não devem ser todas interpretadas como uma área global.

As dimensões externas finais e o espaço interno livre deverão ser confirmados no desenho do projeto aprovado.

Estrutura de suporte de andaime Ringlock grande

A estrutura de suporte utiliza um sistema Ringlock modular denso.

A estrutura é montada a partir de repetidos:

• Padrões verticais

• Livros horizontais

• Chaves diagonais

• Iniciantes básicos

• Bases ajustáveis

• Membros de apoio cruzado

• Outros componentes de conexão de andaime

O sistema Ringlock cria uma grade estrutural distribuída em vez de depender apenas de um pequeno número de torres de suporte isoladas.

Esta é uma das características definidoras do produto.

Treliça de telhado principal de alumínio pesado

A estrutura central do telhado utiliza grandes treliças de alumínio projetadas para a estrutura estrutural principal.

O arranjo de treliça inclui:

• Grandes vigas principais horizontais

• Vigas de suporte do telhado

• Seções de conexão personalizadas

• Membros de transição do telhado

• Treliças secundárias do telhado

Algumas seções principais da treliça mostradas no desenho de produção requerem placas de conexão soldadas personalizadas.

Isto significa que o sistema não é montado apenas a partir de peças de treliça padrão.

Os membros estruturais selecionados são fabricados especificamente para a geometria do projeto.

Projeto de telhado inclinado de 15°

O telhado usa uma geometria inclinada de 15°.

Em vez de usar um telhado completamente plano, os membros da treliça elevam-se em direção à cumeeira central.

A configuração do telhado inclui:

• Membros de treliça de telhado inclinado

• Conectores inferiores do telhado

• Conectores superiores do telhado

• Conectores de cumeeira central

• Membros secundários do telhado

• Componentes tensores do telhado

• Dossel do telhado

Esta geometria cria a aparência característica de grande vão mostrada no desenho.

Para outras configurações de telhado de eventos, consulte Roof Truss.

Aprox. Cobertura de telhado de 1.175m²

O desenho técnico fornecido especifica aproximadamente:

1.175m² de material de cobertura

para a configuração ilustrada.

A cobertura é instalada sobre a estrutura de treliça de alumínio e funciona em conjunto com o dispositivo de tensionamento do telhado.

O desenho atual não especifica a especificação completa do material da cobertura, incluindo:

• Peso do tecido

• Classificação de desempenho contra incêndio

• Tipo exato de material

• Cor

• Classificação à prova d"água

• Espaçamento de conexão

• Desempenho da pressão do vento

Esses detalhes deverão ser confirmados de acordo com os requisitos finais do projeto.

Zonas estendidas de suporte de andaime

Uma característica notável do desenho é a grande estrutura de andaime que se estende além da zona central do telhado.

Estas não são simplesmente pequenas torres estabilizadoras.

Eles formam áreas substanciais de andaimes modulares conectadas ao sistema estrutural geral.

As zonas de andaime estendidas usam a mesma lógica Ringlock geral com:

• Membros verticais

• Membros horizontais

• Suporte diagonal

• Bases ajustáveis

• Baias modulares repetidas

Seu uso funcional exato deve ser confirmado pelos requisitos do projeto.

Não devem ser automaticamente descritos como arquibancadas, plataformas de bastidores, estruturas LED ou plataformas técnicas, a menos que essa aplicação seja especificamente confirmada.

Por que combinar o andaime Ringlock com a treliça de alumínio?

Para uma estrutura temporária desta escala, os requisitos de suporte e cobertura são diferentes dos de um pequeno palco de concerto padrão.

O sistema Ringlock fornece uma grande estrutura de suporte modular.

A treliça de alumínio forma a geometria do telhado acima da área do evento.

Esta combinação permite que ambos os sistemas estruturais executem os trabalhos para os quais são mais adequados.

O andaime modular fornece:

• Baias estruturais repetidas

• Suporte distribuído

• Layout ajustável

• Grande pegada estrutural

• Componentes modulares substituíveis

A treliça de telhado de alumínio fornece:

• Geometria do telhado de grande vão

• Conexões de telhado personalizadas

• Seções de telhado modulares leves

• Membros estruturais transportáveis

Para uma explicação mais ampla dessa lógica, consulte Lógica de sistema modular para palco, treliça e andaime.

Projetado para projetos de grandes eventos

Esta estrutura é adequada para projetos onde a escala do evento é significativamente maior do que um palco portátil convencional.

As aplicações típicas podem incluir:

• Cerimônias no estádio

• Grandes festivais

• Principais apresentações culturais

• Cerimônias de abertura e encerramento

• Grandes shows de entretenimento ao ar livre

• Eventos governamentais ou municipais

• Grandes recintos temporários para eventos

• Estruturas de produção do festival

• Instalações temporárias de telhado em escala de estádio

A configuração exata deve ser desenvolvida de acordo com os requisitos do projeto, em vez de ser selecionada apenas a partir das dimensões nominais.

Construção Modular

Embora a estrutura concluída seja muito grande, ela é montada a partir de componentes modulares.

Isto permite que a estrutura seja dividida em seções transportáveis ​​para:

• Fabricação

• Carregamento de contêiner

• Envio

• Manipulação do site

• Instalação

• Armazenar

• Substituição de componentes individuais

Um projeto completo deve ser fornecido de acordo com um desenho aprovado e um cronograma detalhado dos componentes.

A lista técnica de produção pode então identificar as quantidades finais separadamente da página pública do produto.

Planejamento de instalação

Uma estrutura desta escala requer uma sequência de montagem planejada.

O planejamento da instalação deve considerar:

• Preparação do local

• Layout de grade de andaime

• Montagem de andaime vertical

• Sequência de contraventamento diagonal

• Pré-montagem da treliça do telhado

• Posicionamento personalizado do conector

• Método de levantamento de telhado

• Instalação do dossel

• Sequência de tensionamento

• Estabilidade temporária durante a ereção

• Inspeção estrutural final

Para princípios gerais de instalação modular, consulte Metodologia de instalação para sistemas modulares de palco, treliça e andaime.

Principais recursos

• Estrutura nominal 32 × 24 × 18m

• Aprox. Altura total de 18,21 m

• Grande estrutura de andaime modular Ringlock

• Treliça principal de alumínio pesado do telhado

• Configuração de telhado inclinado

• Ângulo do telhado de 15°

• Conectores de telhado personalizados

• Seções de treliça principais personalizadas

• Grandes zonas estendidas de suporte de andaimes

• Aprox. Cobertura de telhado de 1.175m²

• Arranjo de tensionamento do telhado

• Conceito modular de transporte e instalação

• Adequado para grandes projetos de eventos temporários

• Fabricação personalizada disponível

Nota importante de engenharia

O desenho fornecido fornece um layout estrutural e um cronograma de componentes de fabricação.

Por si só, não estabelece valores verificados específicos do projeto para:

• Carga permitida no telhado

• Carga de iluminação suspensa

• Resistência ao vento

• Requisitos de lastro

• Reações de fundação

• Forças de ancoragem

• Capacidade de suporte ao solo

• Carga de trabalho do andaime

• Fatores de segurança específicos do projeto

• Aprovação regulatória local

Estes valores dependem do local real de instalação, das cargas do equipamento, da cobertura do telhado, das condições do terreno e dos cálculos estruturais finais.

Para obter mais informações sobre esse limite, consulte Padrões de segurança e restrições de engenharia.

Perguntas frequentes

Qual é o tamanho nominal desta estrutura?

A configuração principal tem aproximadamente 32m de largura x 24m de comprimento x 18m de altura , com uma altura total mostrada em aproximadamente 18,21m.

Que tipo de sistema de suporte é usado?

A estrutura de suporte principal utiliza andaimes modulares Ringlock.

Que tipo de estrutura de telhado é usada?

O telhado é formado por componentes pesados ​​de treliça de alumínio combinados com membros secundários do telhado e conectores personalizados.

Qual é o ângulo do telhado?

O desenho fornecido mostra um telhado com inclinação de 15°.

Qual é o tamanho da cobertura do telhado?

O desenho atual especifica aproximadamente 1.175m² de material de cobertura.

Por que existem grandes áreas de andaimes fora do telhado central?

O desenho mostra zonas estendidas de suporte do andaime ao redor da estrutura principal do telhado. A função exata do projeto deve ser confirmada a partir do projeto final.

Este é um telhado de concerto padrão de quatro torres?

Não. Ele usa uma estrutura de andaime Ringlock distribuída muito maior, em vez de depender apenas de quatro torres de suporte isoladas.

É possível instalar iluminação, telas de LED ou equipamento de som?

Os equipamentos poderão ser incorporados na configuração final do evento, mas os pesos, posições, métodos de conexão e cargas estruturais resultantes deverão ser confirmados antes da instalação.

Esta estrutura pode ser usada ao ar livre?

Destina-se a aplicações em eventos temporários, mas o uso externo requer verificação específica do projeto quanto ao vento, condições do solo, ancoragem, cargas no telhado e outros fatores ambientais.

As dimensões podem ser personalizadas?

Sim. Diferentes dimensões podem ser discutidas, mas a alteração do tamanho geral afeta o layout do andaime, a geometria da treliça do telhado, as dimensões da cobertura e os requisitos de engenharia.

A DragonStage pode fornecer apenas a treliça ou apenas o andaime?

O fornecimento separado pode ser discutido dependendo do projeto. O escopo final deverá ser confirmado durante a cotação.

Quais informações são necessárias para cotação?

Forneça as dimensões gerais necessárias, localização do local, aplicação pretendida, cargas de equipamentos, requisitos de cobertura, condições do solo e requisitos de projeto aplicáveis.

Por que escolher DragonStage

A DragonStage fabrica treliças para eventos de alumínio e sistemas estruturais modulares Ringlock.

Para um projeto desta escala, ser capaz de coordenar os dois sistemas é importante.

A estrutura do andaime, a treliça de alumínio do telhado, os conectores personalizados e a cobertura do telhado precisam funcionar como um pacote completo do projeto, em vez de serem adquiridos como componentes não relacionados.

A página pública do produto apresenta o sistema geral.

As quantidades detalhadas dos componentes e a lista técnica de fabricação podem então ser fornecidas durante a cotação e a confirmação da produção.

Solicite uma cotação

Para cotação, forneça:

• Largura e comprimento necessários do telhado

• Altura total necessária

• Localização do projeto

• Uso interno ou externo

• Tipo de evento

• Requisitos de equipamentos de iluminação, LED e som

• Pesos e localizações dos equipamentos

• Requisitos de cobertura de telhado

• Informações sobre terreno e fundação

• Período de instalação

• Requisitos de engenharia

• Destino de entrega

A DragonStage pode então preparar a configuração estrutural apropriada e a proposta de fabricação.
