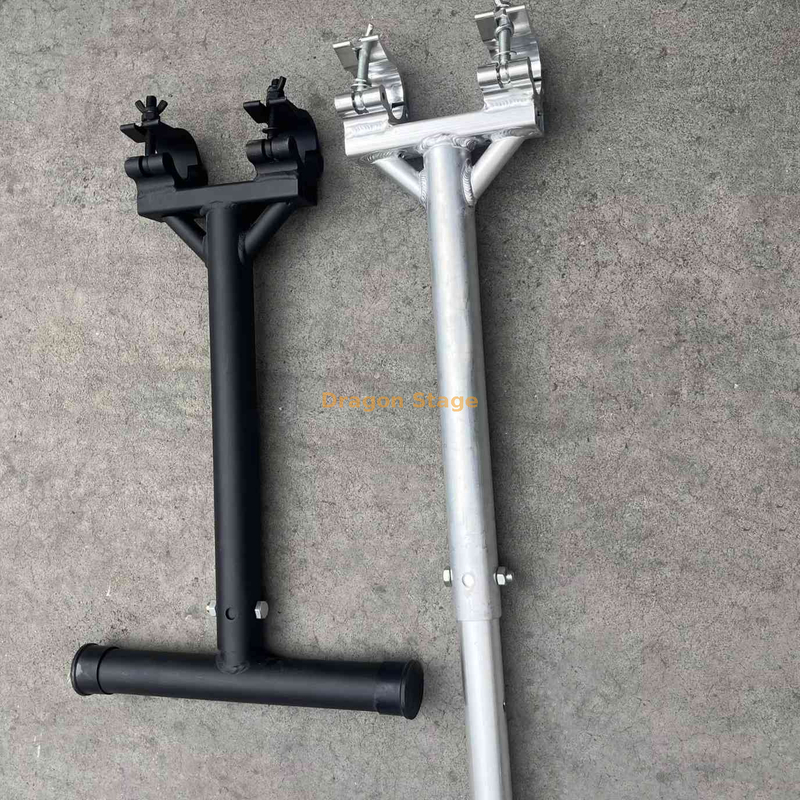

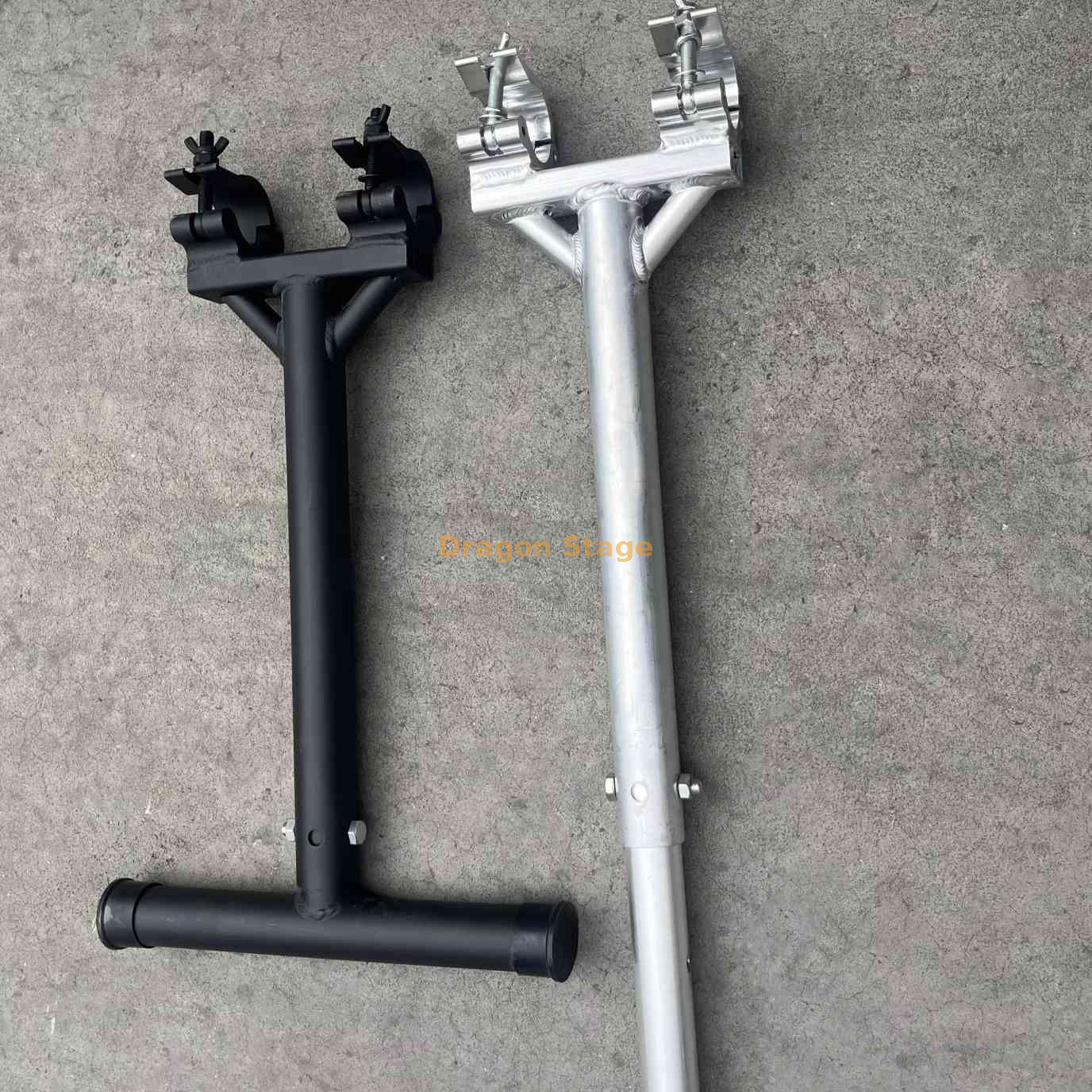

Treliça de boom de 50-80cm com gancho de alumínio ajustável

5 0 Rever
Tintura de prata e preta 50-80cm Truss de boom com gancho de alumínio Tubo ajustável
Brulh Truss de 40 cm de comprimento, peso de carregamento de 200 kg

O Braço de lança de treliça de alumínio ajustável DragonStage 50–80 cm foi projetado para fornecer uma posição de montagem deslocada para iluminação de palco e equipamento AV compatível em estruturas de treliça.

Apresentando um arranjo de braço de lança de alumínio ajustável e hardware de montagem tipo braçadeira, ele está disponível em Prata e Preto termina.

Adequado para equipamentos de iluminação de palco, sistemas de treliça de eventos, teatros, exposições e instalações de iluminação temporária. A compatibilidade da braçadeira, a carga cantilever permitida e a geometria de ajuste exata devem ser confirmadas para a aplicação pretendida.

preço: ¥ 140  -  155
Fea:
Status de disponibilidade:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button
  • Dragonstage

Descrição do produto

Braço de lança de treliça de alumínio ajustável de 50–80 cm com braçadeira para iluminação de palco

Uma solução de montagem offset ajustável para sistemas de iluminação treliçada

Às vezes, uma luminária não pode ser instalada diretamente abaixo ou ao lado de uma treliça na posição necessária.

A luminária pode precisar ficar mais longe de uma treliça vertical, passar por outro componente ou alcançar uma posição de iluminação específica.

Um braço de lança de treliça ajustável fornece uma posição de montagem adicional fora da linha de treliça principal.

O braço lança de alumínio ajustável DragonStage de 50–80 cm foi projetado para tais aplicações, oferecendo um arranjo de extensão ajustável com gancho de alumínio ou hardware de fixação tipo braçadeira.

A especificação original do produto lista um comprimento ajustável de 50–80 cm (19,7–31,5 pol.), com opções de acabamento Prata e Preto.

O produto também faz referência a uma dimensão de braço de lança de 40 cm. Como a relação entre esta dimensão e o comprimento total ajustável ainda não foi confirmada, os clientes devem solicitar o desenho dimensional detalhado ao selecionar o produto para um determinado arranjo de aparelhamento.

Este braço de lança destina-se ao uso com sistemas de treliça de iluminação de palco compatíveis, desde que a geometria da braçadeira, a orientação de montagem, as condições de carga e a capacidade da treliça hospedeira sejam verificadas.


Principais recursos

1. Configuração ajustável de 50–80 cm

O braço da lança é oferecido com uma faixa de ajuste declarada de:

500–800 mm / 19,7–31,5 pol.

Isto permite que o arranjo de montagem seja selecionado para diferentes posições de iluminação.

Os pontos de referência exatos utilizados para medir o comprimento ajustável devem ser confirmados antes do pedido.

2. Construção do braço de lança de alumínio

O produto utiliza um arranjo de braço de lança de alumínio.

O alumínio é comumente usado para acessórios de montagem de eventos porque oferece características práticas de manuseio e pode ser integrado a sistemas de treliça de alumínio compatíveis.

O grau preciso da liga e a espessura da parede ainda não foram especificados para este modelo.

3. Arranjo de montagem com braçadeira/gancho

O braço da lança usa um gancho de alumínio ou um arranjo de fixação tipo braçadeira para montagem em uma estrutura de suporte compatível.

O tipo real de braçadeira e o diâmetro permitido do tubo devem ser verificados antes da instalação.

4. Opções de acabamento prateado e preto

Duas opções de acabamento estão listadas:

  • Prata

  • Preto

A prata proporciona uma aparência convencional de acessório de treliça metálica.

O preto é útil para instalações onde o equipamento de montagem deve ser menos proeminente visualmente.

5. Montagem de iluminação offset

Um braço de lança pode fornecer uma posição de iluminação adicional longe da linha de treliça original.

As aplicações típicas incluem iluminação lateral, posições selecionadas de iluminação teatral e outros arranjos de iluminação de palco que exigem um ponto de montagem deslocado compatível.

6. Adequado para sistemas de equipamentos de eventos profissionais

O braço boom pode ser considerado para sistemas de treliça compatíveis usados ​​na produção de eventos, iluminação de palco, exposições e instalações de estúdio.

A adequação deve ser estabelecida a partir do arranjo de montagem completo, e não apenas do tamanho nominal da treliça.

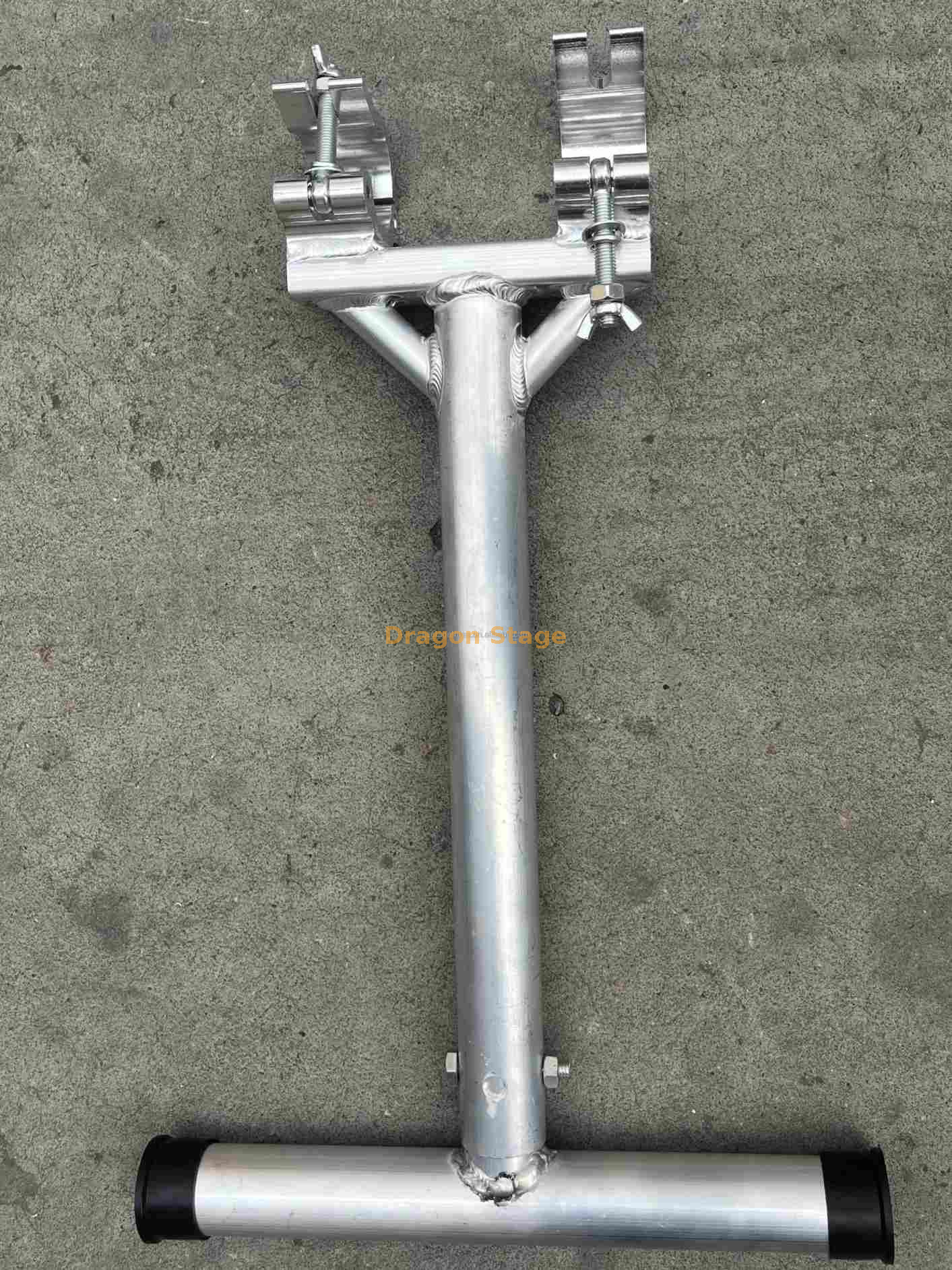

Treliça de braço de alumínio

Kit de treliça duplo de braço de boom

Especificações técnicas

Detalhes da especificação
Marca DragãoStage
Nome do produto Braço de lança de treliça de alumínio ajustável
Tipo de produto Braço de lança de iluminação de treliça / acessório de montagem offset
Comprimento ajustável declarado 500–800 mm / 19,7–31,5 pol.
Dimensão adicional do braço referenciado 400 mm / 15,75 pol., a ser esclarecido
Material Alumínio
Opções de acabamento Prata / Preto
Tipo de conexão Montagem em gancho / braçadeira de alumínio
Aplicativo Iluminação de palco/acessórios de treliça
Carga de Trabalho Nominal A ser verificado para a configuração pretendida
Hardware de anexo Confirme o conteúdo exato do pacote

Esclarecimento sobre a classificação de carga: A lista de produtos anterior refere-se a um valor de carga de 200 kg. Este valor não deve ser tratado como um limite de carga de trabalho verificado sem a confirmação do teste ou cálculo de suporte, comprimento do cantilever, direção de instalação, conexão de braçadeira e condições da treliça hospedeira.

Como um braço de lança treliçada é usado

Montagem da iluminação do palco longe da treliça principal

Em uma configuração de iluminação convencional, as luminárias são frequentemente fixadas diretamente a um membro de treliça horizontal ou vertical.

No entanto, a posição de fixação disponível pode não fornecer o ângulo ou espaço de iluminação pretendido.

Um braço de lança pode criar uma posição de deslocamento para um acessório compatível.

Isto é particularmente útil quando o designer de iluminação precisa posicionar uma luminária ao lado da treliça de suporte.

Iluminação lateral para apresentações

As posições de montagem deslocadas podem ser úteis para produções teatrais, apresentações de dança e outras aplicações de palco onde são necessários arranjos de iluminação lateral.

O hardware de montagem e a carga permitida devem corresponder ao acessório selecionado e ao sistema de suporte.

Iluminação de exposições e eventos

As estruturas de exposição temporária podem exigir posições de iluminação individuais diferentes do layout da treliça principal.

Um braço de lança pode fornecer uma opção de montagem adicional sem necessariamente alterar a geometria geral da treliça.

Instalações de estúdio e eventos internos

Os braços de lança também podem ser considerados para arranjos de suporte de iluminação interna compatíveis, onde o posicionamento e a folga do equipamento são importantes.

Como escolher o braço lança correto

1. Confirme a extensão necessária

Comece medindo a distância entre a treliça existente e a posição de fixação necessária.

A faixa ajustável declarada é de 50–80 cm.

No entanto, a extensão horizontal utilizável deve ser confirmada no desenho dimensional do fabricante.

Não presuma que o comprimento total declarado é igual à distância da linha central da treliça ao centro de gravidade do acessório.

2. Confirme o diâmetro do tubo de treliça

Antes de fazer o pedido, meça o diâmetro externo do tubo onde o braço da lança será montado.

A braçadeira deve corresponder ao tamanho real do tubo e à geometria da conexão.

Uma designação nominal de treliça F34 ou F44 por si só não garante que todos os grampos do braço da lança se encaixem.

3. Confirme o peso da luminária

O peso pretendido do acessório é um parâmetro de seleção importante.

Contudo, o acessório também deve ser avaliado quanto à sua posição, centro de gravidade, distância de extensão e orientação.

Um braço de lança produz uma carga em balanço em sua conexão de suporte.

A carga permitida não pode ser estabelecida apenas com base no peso do dispositivo.

4. Escolha o acabamento correto

Selecione Silver para instalações convencionais de treliça de alumínio exposto.

Escolha Preto quando preferir uma aparência mais escura.

5. Confirme o sistema de suporte completo

O braço da lança, a braçadeira, a treliça de suporte, o acessório de fixação e qualquer retenção secundária necessária devem ser adequados para a instalação proposta.

O componente ou conexão aplicável mais fraco pode limitar o arranjo completo.

Compatibilidade do braço lança

A compatibilidade é uma das considerações mais importantes ao escolher um braço de treliça.

Por favor confirme:

  • Marca e modelo da treliça de suporte

  • Diâmetro externo real do tubo

  • Tipo de braçadeira e interface de montagem

  • Orientação necessária do braço

  • Peso da luminária e posição de montagem

  • Distância de extensão necessária

  • Se a instalação é apoiada no solo ou suspensa

Importante: Um braço de lança que se ajusta fisicamente a um tubo de treliça não é automaticamente aprovado para todas as direções de carregamento ou configuração de amarração.

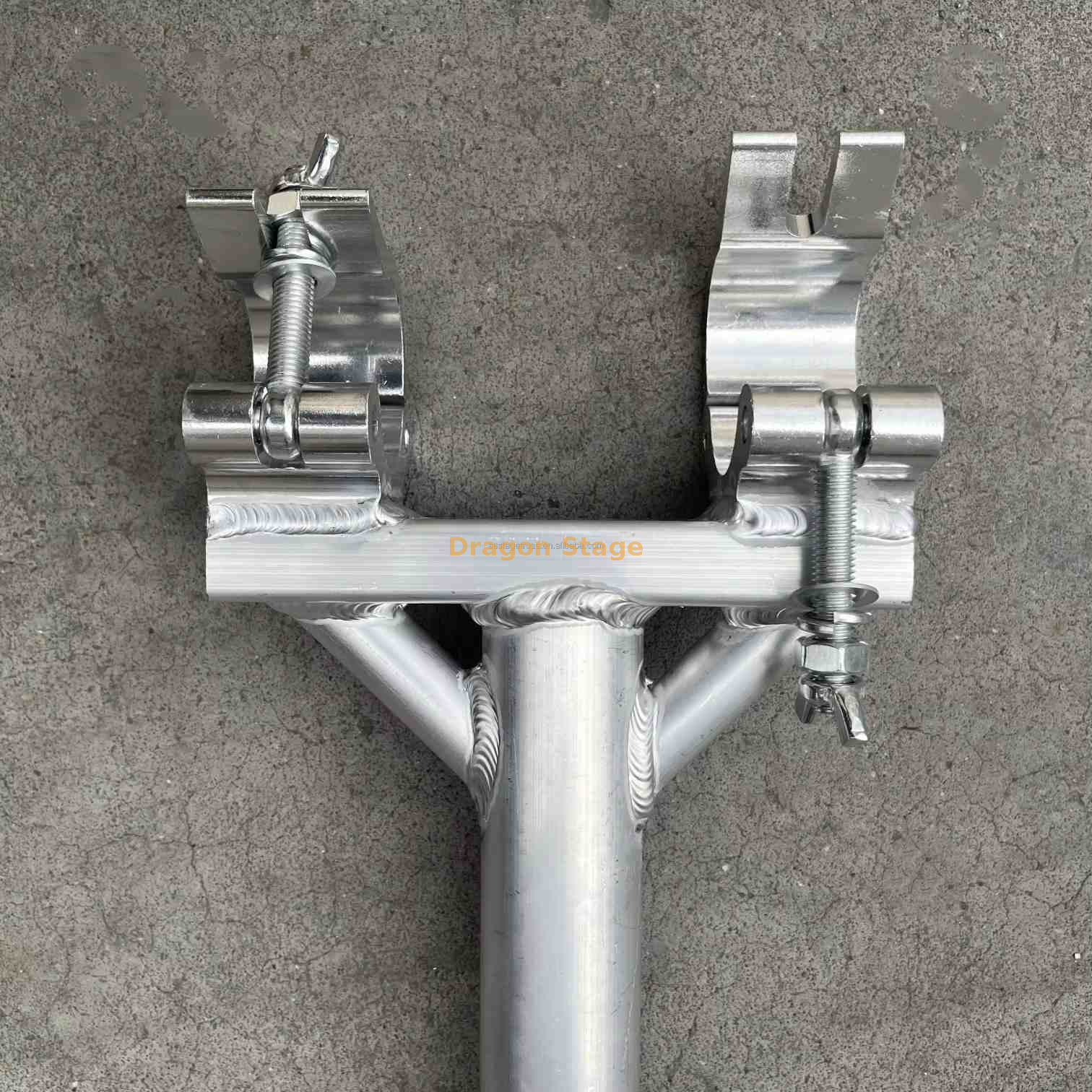

Pólo de braço de lança de alumínio com grampo

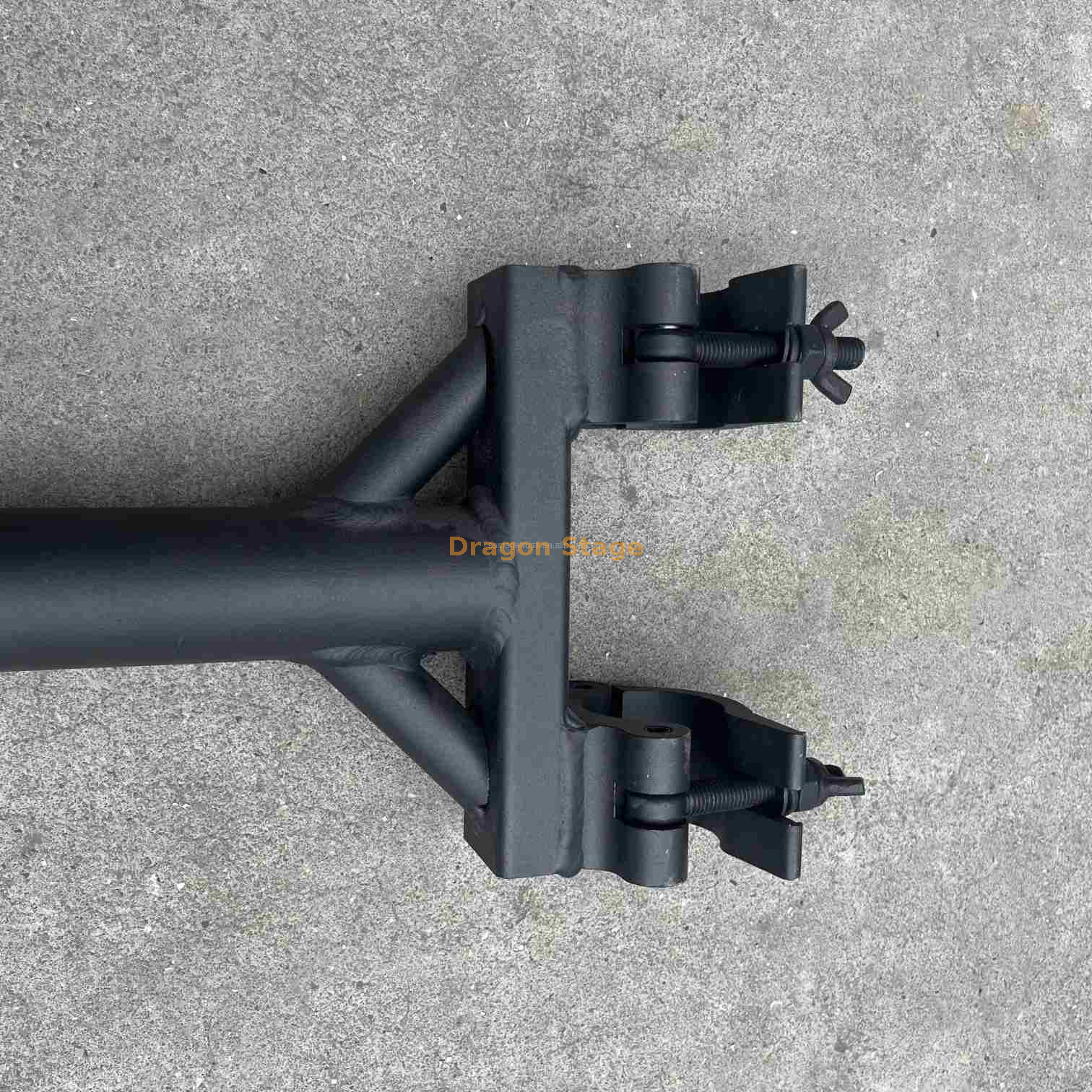

Pólo de braço de lança com grampo de tubo duplo

Aplicações Típicas

Iluminação de palco

Fornece uma posição de montagem offset compatível para luminárias individuais.

Produções Teatrais

Crie posições de iluminação lateral adequadas quando permitido pelo arranjo de equipamento de suporte.

Iluminação de exposições

Posicione os equipamentos selecionados longe da linha da treliça principal.

Sistemas de iluminação para eventos

Adicione opções de montagem a montagens de treliça de iluminação temporária compatíveis.

Iluminação de estúdio

Forneça posições de fixação alternativas onde o arranjo de montagem completo seja adequado.

Considerações de montagem e uso

Carregamento cantiléver

Uma luminária posicionada longe da treliça de suporte produz um momento na conexão braço-lança.

Aumentar a distância de extensão pode aumentar este momento para o mesmo peso do acessório.

Portanto, a carga máxima permitida pode depender da extensão selecionada.

Conexão de braçadeira

Use o tipo de braçadeira correto e certifique-se de que a instalação real siga o método de conexão especificado pelo fabricante.

Os grampos não devem ser substituídos apenas por terem aparência semelhante.

Treliça de apoio

Verifique as condições de carregamento e conexão da treliça de suporte.

A própria treliça deve ser adequada às forças adicionais introduzidas pelo arranjo de montagem deslocado.

Retenção Secundária

Quando necessário para a luminária e instalação, use um sistema de retenção secundário independente especificado adequadamente.

A retenção secundária não deve ser tratada como um substituto para uma ligação de suporte primário adequada.

Instalações Suspensas e Elevadas

Aplicações suspensas ou elevadas requerem revisão por pessoal de montagem devidamente qualificado de acordo com a configuração pretendida e os requisitos aplicáveis.

Configuração prática mínima

Para uma única posição de iluminação offset compatível, os grupos de componentes normalmente incluem:

Requisito do componente
Braço de lança ajustável 1 unidade
Braçadeira de montagem compatível De acordo com o modelo fornecido
Treliça de suporte adequada Obrigatório
Acessório de luminária compatível De acordo com o equipamento
Fixadores necessários De acordo com o projeto de conexão
Retenção Secundária Onde necessário

O conteúdo exato da braçadeira e do fixador fornecido deve ser confirmado antes do pedido.

Erros comuns de seleção

1. Confundir comprimento total com extensão utilizável

A faixa geral de ajuste pode não ser igual à distância horizontal real disponível para montagem de um acessório.

2. Selecionando uma braçadeira apenas pelo tamanho da treliça

As dimensões da seção transversal da treliça e os diâmetros do tubo principal são medidas diferentes.

Verifique a interface real do grampo.

3. Tratar o valor de carregamento publicado como universal

Um valor de carga sem condições de apoio não deve ser aplicado a todos os comprimentos e orientações do cantilever.

4. Ignorando a treliça de suporte

O braço da lança é um componente do conjunto completo de cordame.

A treliça de suporte e as conexões também devem ser adequadas.

5. Misturando Componentes de Diferentes Sistemas

As braçadeiras, os braços da lança, os parafusos de fixação e as ferramentas de montagem devem ser compatíveis entre si.

Braço de lança treliça ajustável de 50–80 cm com braçadeira

Perguntas frequentes

Q1. Qual é o comprimento ajustável deste braço de lança?

O produto original lista uma faixa de ajuste de 50–80 cm (500–800 mm). Os pontos de referência de medição exatos devem ser confirmados.

Q2. A que se refere a dimensão de 40 cm?

A listagem original também faz referência a um comprimento de braço de 40 cm. É necessário um desenho detalhado para esclarecer se se trata de uma extensão horizontal ou de outra dimensão do componente.

Q3. Quais cores estão disponíveis?

Prata e Preto estão listados como opções de acabamento disponíveis.

Q4. O braço da lança pode ser usado com treliça F34 ou F44?

A compatibilidade potencial deve ser verificada a partir do diâmetro real do tubo, geometria da braçadeira, método de montagem e condições de carga. A compatibilidade não é garantida apenas pelo modelo de treliça nominal.

Q5. Qual é a capacidade máxima de carga?

A página original do produto refere-se a 200kg, mas as condições aplicáveis ​​não foram fornecidas. A carga de trabalho permitida deve ser confirmada para a extensão e instalação pretendidas.

Q6. Posso montar uma luz de cabeça móvel no braço da lança?

Isso requer a confirmação da configuração completa do acessório e do acessório, incluindo peso, centro de gravidade, carga relacionada ao movimento, orientação e capacidade de amarração verificada.

Q7. O braço da lança é adequado para instalação suspensa?

O uso suspenso requer a confirmação das classificações dos componentes, estrutura de suporte, sistema de conexão e procedimentos de instalação apropriados.

Q8. O produto inclui a braçadeira?

O produto original identifica o hardware de montagem em gancho de alumínio. A configuração exata do grampo e os componentes fornecidos devem ser confirmados com a versão selecionada.

Q9. O braço da lança pode ser fornecido na cor preta?

Sim. Preto é uma das opções de acabamento listadas.

Q10. Posso solicitar um comprimento ou conector diferente?

Entre em contato com a DragonStage com as dimensões necessárias, informações de treliça e detalhes de montagem para uma análise de compatibilidade e personalização.

Produtos e acessórios relacionados

Para outros comprimentos, arranjos de braçadeiras e configurações de montagem, explore nossos produtos de treliça de braço de lança de alumínio.

Você também pode procurar braçadeiras e ganchos de iluminação para acessórios de montagem relacionados.

Para projetos alternativos de braço de lança de treliça, consulte Produtos de treliça de braço de lança.

Confirme a compatibilidade antes de combinar produtos diferentes.

braço de lança de treliça ajustável

Solicite um orçamento

Braço de lança treliça de alumínio ajustável – 50–80cm

A DragonStage fornece acessórios de iluminação de treliça e componentes de montagem para produção de eventos, estruturas de iluminação temporária e aplicações personalizadas.

Para solicitar um orçamento, forneça:

  • Quantidade necessária

  • Acabamento prateado ou preto

  • Modelo de treliça de suporte e diâmetro do tubo

  • Extensão necessária da lança e direção de instalação

  • Peso pretendido do acessório e disposição de montagem

  • Destino de entrega

Para aplicações críticas de montagem, forneça a estrutura de suporte e os detalhes de instalação para que a revisão técnica apropriada possa ser realizada.

Entre em contato com a DragonStage para obter preços de produtos, confirmação de compatibilidade e opções de configuração disponíveis.
