estrutura modular do apoio da tela do diodo emissor de luz de 8x4m Ringlock altura dianteira 6m altura traseira de 4m

A estrutura temporária da tela LED modular DragonStage 8x4m foi projetada para instalação de tela LED em shows e eventos ao vivo, onde é necessário um sistema de suporte temporário independente.

Esta estrutura é configurada como:

• Largura total: 8m

• Profundidade total: 4m

• Altura da primeira fila: 6m

• Altura da fileira traseira: 4m

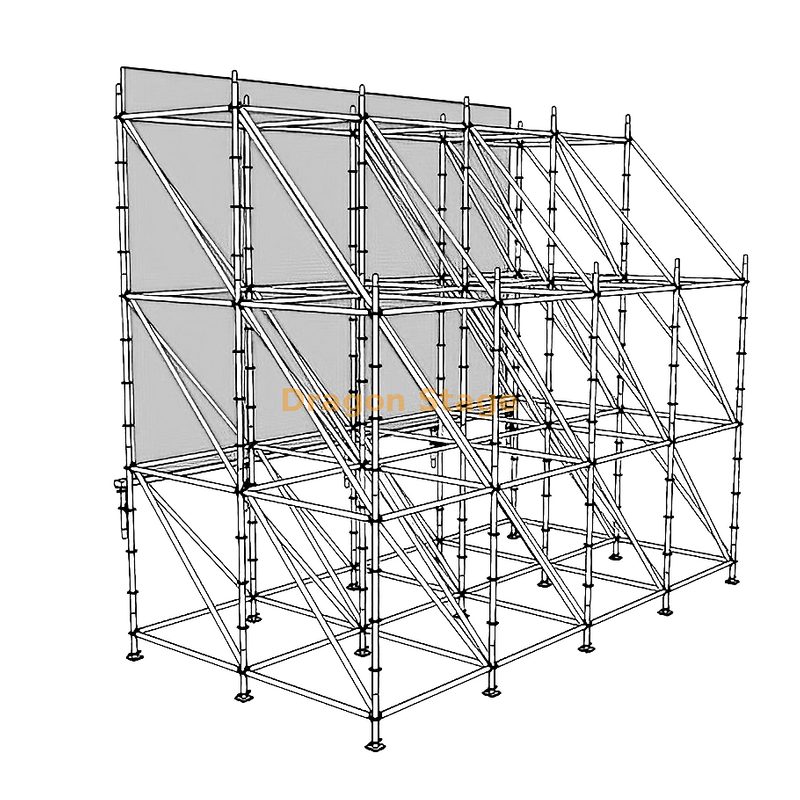

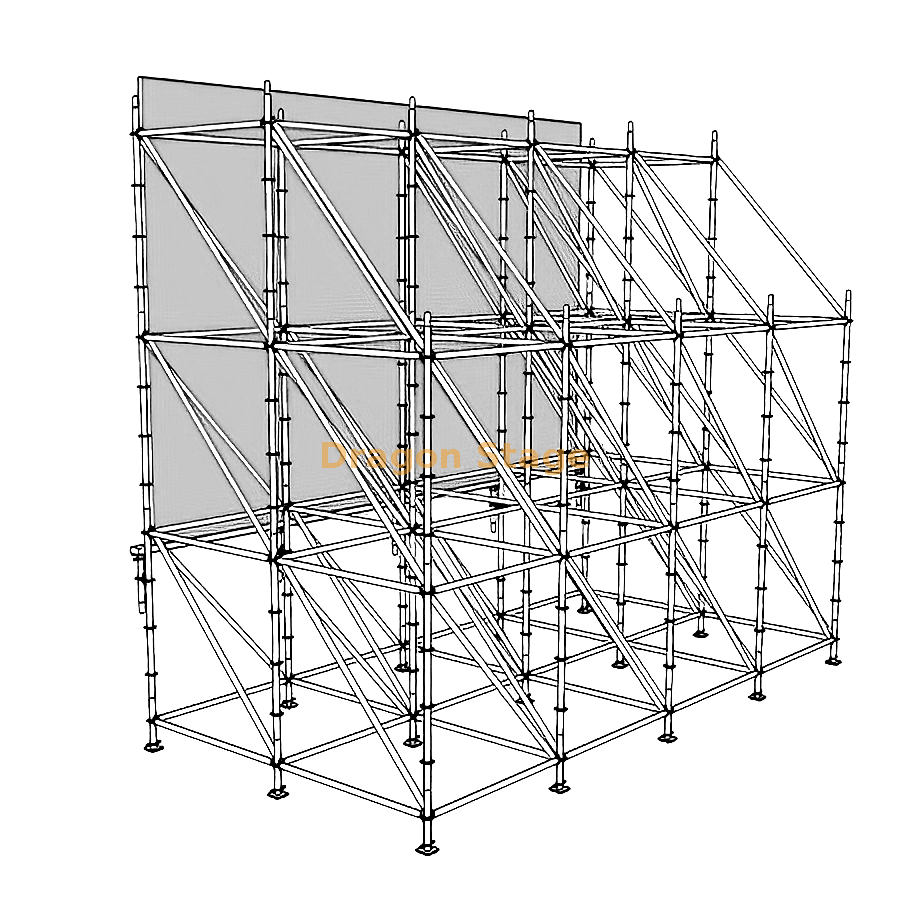

A partir do desenho de referência, esta é uma estrutura de suporte modular de duas fileiras . A fila da frente forma a face principal de suporte da tela de LED, enquanto a fila de trás fornece a profundidade extra e a estrutura diagonal necessária para instalação temporária.

Comparado com um quadro raso de uma fileira, a profundidade estrutural de 4 m oferece mais espaço para o layout de contraventamento e disposição do suporte traseiro.

Para produtos de suporte modular relacionados, você também pode visualizar nossas páginas Ringlock Structure System e LED Stage Truss .

Especificações principais

Layout da Estrutura

Este produto não é um teto de palco e nem um palco de concerto completo.

Sua principal função é servir como estrutura temporária de suporte de tela LED para eventos.

A estrutura utiliza uma linha de suporte frontal e uma linha de suporte traseiro:

• a primeira fila atinge 6m de altura

• a fileira de trás atinge 4m de altura

• a profundidade total é de 4m

Este tipo de disposição escalonada/dupla é útil quando o projeto precisa de uma estrutura de suporte traseira mais substancial em vez de uma parede plana de face única.

É adequado para produções de concertos, aplicações de fundo LED para eventos ao ar livre e sistemas temporários de suporte de exibição visual usados ​​em ambientes de produção ao vivo.

Para um contexto mais amplo de aplicação de eventos, consulte Evento de Concerto.

Sistema de Pilar Modular

O BOQ inclui:

• Pilar, LR1, C:2m — 40 unid.

Esses membros verticais de 2m formam a estrutura vertical principal.

Como o sistema é modular, a altura é criada combinando seções repetidas de pilares de 2 m, em vez de usar colunas soldadas de uma só peça. Isto é prático para transporte, armazenamento e instalação temporária repetida.

A colocação exata de cada pilar deverá seguir o desenho do projeto confirmado.

Configuração de tubo horizontal

A lista de materiais inclui:

• Tubo Horizontal, C:2m — 79 unid.

Esses membros horizontais conectam os pilares verticais em toda a largura e profundidade da estrutura.

Como a estrutura tem 8m de largura e 4m de profundidade, um grande número de membros horizontais de 2m são usados ​​para criar os vãos modulares repetidos que formam a estrutura completa.

Esta é uma das razões pelas quais as estruturas modulares de suporte de LED são convenientes para trabalhos em eventos temporários: um único comprimento de membro padrão pode ser repetido em todo o sistema.

Suporte Diagonal

O BOQ também inclui:

• Tubo diagonal, LR3, C:2,44m — 57 peças

O desenho mostra extensos reforços diagonais nas seções frontal, lateral e traseira da estrutura.

Esses membros diagonais fazem parte do arranjo estrutural temporário e ajudam a criar o padrão de estrutura reforçada necessário para esta configuração específica.

Esta página registra apenas a configuração do componente fornecido. Ele não atribui uma classificação de vento verificada, classificação de carga ou aprovação de engenharia com base apenas na lista de materiais.

Bases Ajustáveis

O sistema básico inclui:

• Base Ajustável, LR4, H:0,25m — 15 unid.

Estas bases ajustáveis ​​são instaladas na parte inferior dos pontos de apoio.

Eles fornecem os pontos de apoio inferiores para a estrutura temporária e permitem o ajuste no nível básico durante a configuração.

A faixa real de nivelamento, o método de ancoragem, o método de lastro e a adequação do solo devem ser confirmados de acordo com o local de instalação.

Paletes de LED e suportes de paletes

O produto também inclui:

• Palete para LED — 4 peças

• Suporte de suporte para paletes — 5 peças

Estes acessórios fazem parte do arranjo inferior de suporte de LED mostrado no desenho de referência.

Eles podem ser entendidos como elementos de suporte dedicados utilizados em conjunto com a estrutura principal no layout de instalação da tela LED.

Como nenhum desenho técnico ou nota de carga separada foi fornecida para esses itens, esta página mantém a descrição prática e não os converte em declarações de desempenho não suportadas.

Peso da embalagem: 1300 kg

Volume de embalagem: 3CBM

Lista de quantidades

Aplicações Típicas

Esta estrutura de suporte temporária de tela LED pode ser usada para:

• Paredes de fundo LED de concerto

• Suporte para tela de vídeo do Festival

• Sistemas temporários de display LED ao lado do palco

• Instalações de LED para eventos ao ar livre

• Estruturas de exibição da cerimônia

• Sistemas de suporte visual para shows ao vivo

• Configurações de parede LED para produção de eventos

Caso o projeto inclua dimensões específicas do gabinete de LED ou peso total da tela, esses detalhes deverão ser confirmados antes do orçamento final.

Por que este produto é útil

Esta estrutura é útil quando a tela de LED precisa de seu próprio sistema de suporte temporário dedicado , em vez de ser fixada diretamente no telhado do palco principal ou em um sistema de torre de treliça separado.

Isso pode ser útil quando:

• a parede LED é um recurso visual independente

• o palco e a tela precisam ser orçados separadamente

• o projeto requer posicionamento flexível

• uma estrutura de suporte modular é preferida para transporte e montagem

Para mais sistemas de suporte relacionados a LED, consulte LED Stage Truss.

O que está incluído e o que não está

Esta configuração de produto inclui a estrutura de suporte temporária e os componentes estruturais listados:

• pilares

• tubos horizontais

• colchetes diagonais

• bases ajustáveis

• Paletes LED

• suportes de paletes

A tela LED em si não é incluída automaticamente, a menos que seja indicado separadamente na cotação.

Da mesma forma, gabinetes de LED, processadores de vídeo, cabos, distribuição de energia, acessórios de montagem e mão de obra de instalação só devem ser tratados como incluídos se especificamente confirmados.

Fabricação Personalizada

O produto atual tem um tamanho configurado:

• 8m de largura

• 4m de profundidade

• 6m de altura frontal

• 4m de altura traseira

DragonStage também pode discutir sistemas semelhantes em outras configurações, como:

• larguras diferentes

• alturas diferentes

• diferentes arranjos de profundidade

• layouts de linha única ou linha dupla

• arranjos personalizados de paletes de suporte de LED

• layouts de contraventamento específicos do evento

Se a estrutura estiver sendo customizada, o melhor é fornecer:

• Largura da tela LED

• Altura da tela LED

• peso total da tela LED

• tamanho do gabinete

• ambiente de instalação

• se o projeto é interno ou externo

Nota técnica importante

As informações confirmadas para este produto incluem:

• tamanho total 8m × 4m

• 6m de altura frontal

• 4m de altura traseira

• 79 peças de tubos horizontais de 2m

• 57 unidades de tubos diagonais de 2,44 m

• 40 peças de pilares de 2m

• 15 unidades de bases ajustáveis ​​de 0,25 m

• 4 paletes de LED

• 5 suportes para paletes

A informação fornecida não confirma:

• peso máximo da tela LED

• resistência ao vento

• exigência de lastro

• requisito de ancoragem

• requisito de fundação

• capacidade de carga certificada

• fator de segurança

• aprovação de engenharia local

Esses itens só devem ser declarados após revisão específica do projeto.

Perguntas frequentes

Qual é o tamanho total desta estrutura de suporte de LED?
A estrutura tem 8m de largura e , 4m de profundidade , com uma fileira frontal de 6m de altura e uma fileira traseira de 4m de altura..

Para que é utilizado principalmente este produto?
É usado como estrutura de suporte temporária para telas LED de shows ou eventos.

Este é um sistema de palco completo?
Não. Este produto é uma estrutura de suporte temporária de LED , não um palco de concerto completo ou sistema de telhado.

O produto inclui a tela LED?
Não. A página descreve a estrutura de suporte e os acessórios listados. A própria tela LED deve ser cotada separadamente, a menos que seja especificamente incluída.

Quais componentes estruturais estão incluídos?
Os principais componentes são pilares, tubos horizontais, suportes diagonais, bases ajustáveis, paletes de LED e suportes de paletes.

Por que a estrutura tem 4m de profundidade?
A profundidade de 4 m permite um arranjo de suporte de fileira dupla e cria espaço para a estrutura traseira reforçada atrás da face frontal de suporte da tela.

Essa estrutura pode ser customizada?
Sim. Largura, altura, profundidade e layout de suporte podem ser personalizados de acordo com os requisitos da tela e as condições do projeto.

Que informações preciso fornecer para cotação?
Forneça o tamanho da tela LED, peso total, local de instalação, uso interno/externo e qualquer desenho de referência ou requisito de layout.
