Quando o público assiste a um grande concerto em um estádio, a maior parte da atenção se concentra nos artistas, na iluminação e nas telas de LED. Poucas pessoas percebem que grande parte da infraestrutura temporária ao redor do palco principal é sustentada por estruturas Ringlock.
Os sistemas Ringlock modernos são muito mais do que andaimes de construção. Eles evoluíram para sistemas de engenharia modulares capazes de suportar paredes de LED, luminárias, alto-falantes, instalações de bastidores, equipamentos técnicos e rotas de acesso para artistas – tudo dentro de uma única estrutura integrada.
Durante a construção do Festival de Música Guangzhou Pearl Beer Festival de 2026, observamos como grandes estruturas Ringlock foram integradas ao palco hidráulico do telhado. Em vez de atuarem como torres independentes, elas formavam uma parte essencial do sistema geral do palco.
Este artigo explica como estas estruturas foram planeadas, construídas e adaptadas para suportar os exigentes requisitos de um concerto num estádio moderno.
As estruturas Ringlock observadas durante este projeto incluíam os seguintes recursos:

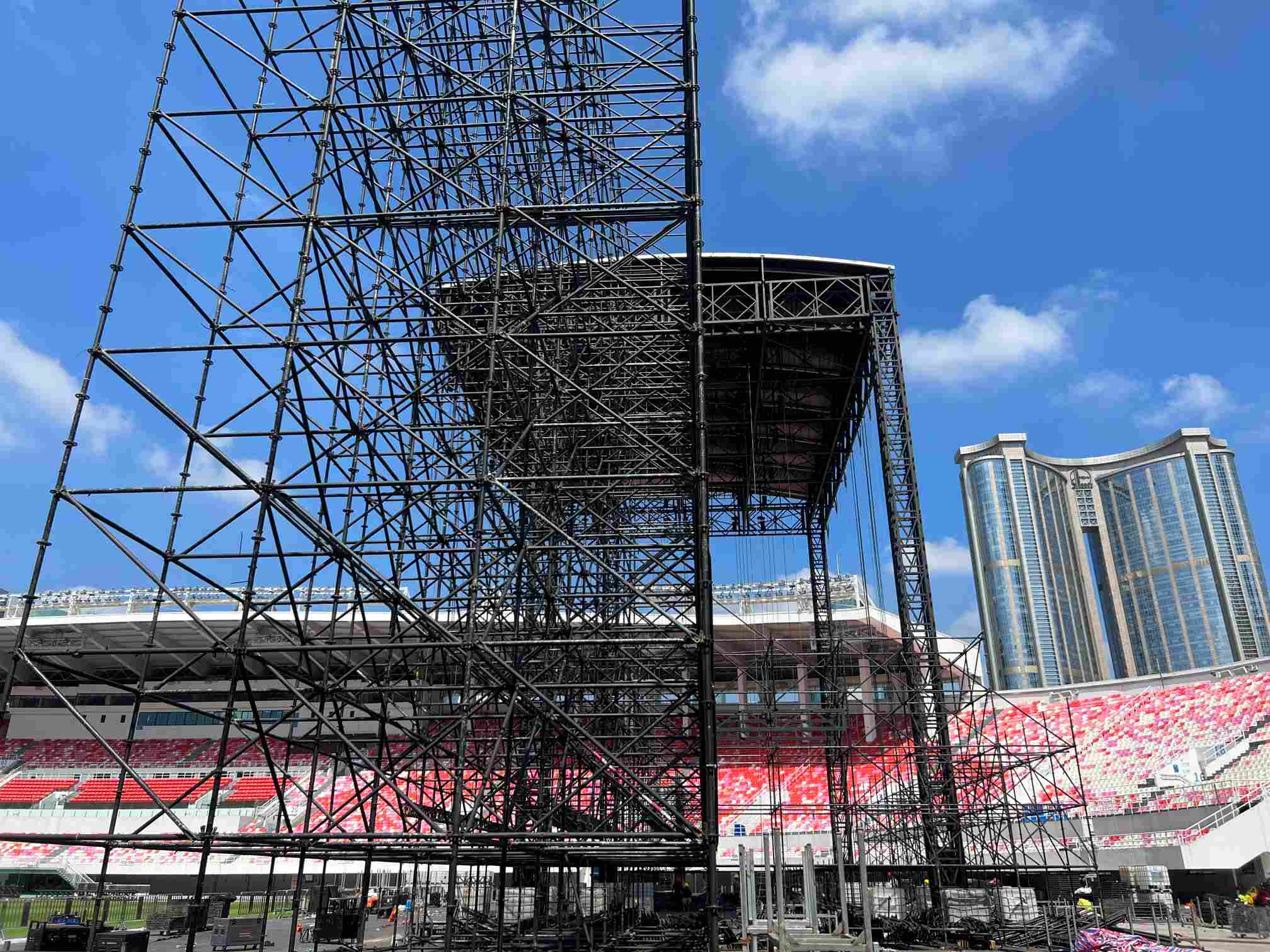

Grandes sistemas Ringlock instalados em ambos os lados do telhado hidráulico
Um perfil estrutural geral semelhante ao caractere chinês "几"
Bordas de suporte para serviços pesados instaladas antes de criar aberturas estruturais
Espaços reservados para armários elétricos e equipamentos técnicos
Sistemas integrados de suporte de tela LED
Plataformas superiores para luminárias
Vigas cantilever que suportam alto-falantes line array
Redes internas de segurança contra quedas
Plataformas de trabalho independentes de 10 × 10 metros
Tendas de entrada de 4 × 4 metros conectadas a tendas de vestiários maiores
Rampas de acesso para artistas e transporte de equipamentos
Estas observações demonstram que o sistema Ringlock funcionou como uma estrutura de engenharia multifuncional e não simplesmente como um andaime.

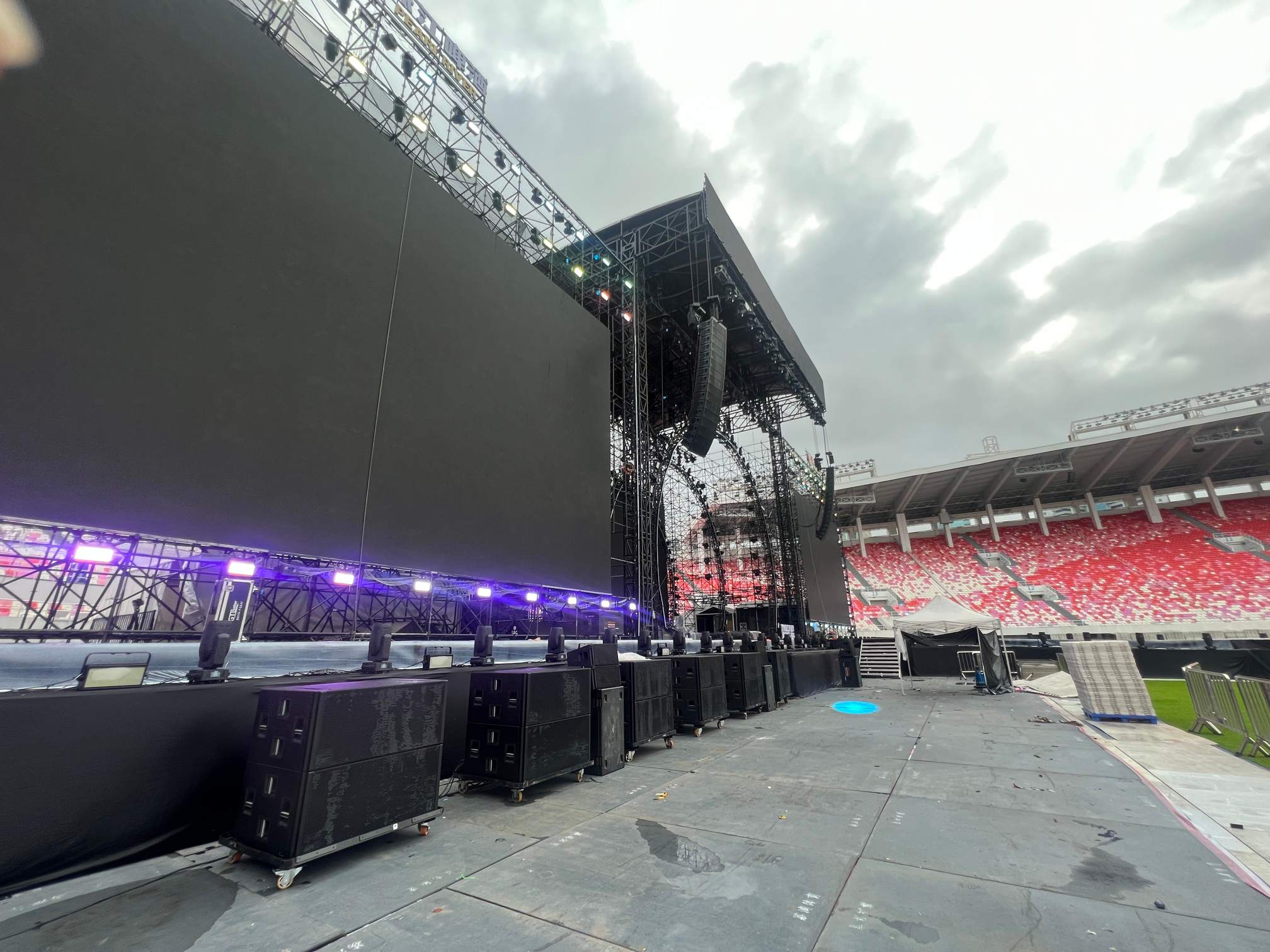

O telhado hidráulico suporta a área de desempenho primária, mas muitos outros sistemas de produção ainda requerem suporte estrutural independente.
Durante este projeto, as estruturas Ringlock realizaram inúmeras funções simultaneamente:
Telas LED laterais
Luminárias
Alto-falantes de matriz linear
Plataformas técnicas de trabalho
Entradas de artistas
Equipamento elétrico
Circulação nos bastidores
Proteção de segurança
Em vez de construir sistemas de suporte separados para cada função, os engenheiros combinaram-nos numa estrutura modular.
Esta abordagem modular é discutida mais detalhadamente em nosso artigo sobre Lógica de Sistema Modular para Palco, Treliça e Andaime.
Uma das observações mais interessantes durante este projeto foi a sequência de construção.
Muitas pessoas presumem que os empreiteiros simplesmente deixam aberturas onde quer que seja necessária uma porta ou gabinete de equipamento.
Na realidade, o processo foi quase o oposto.

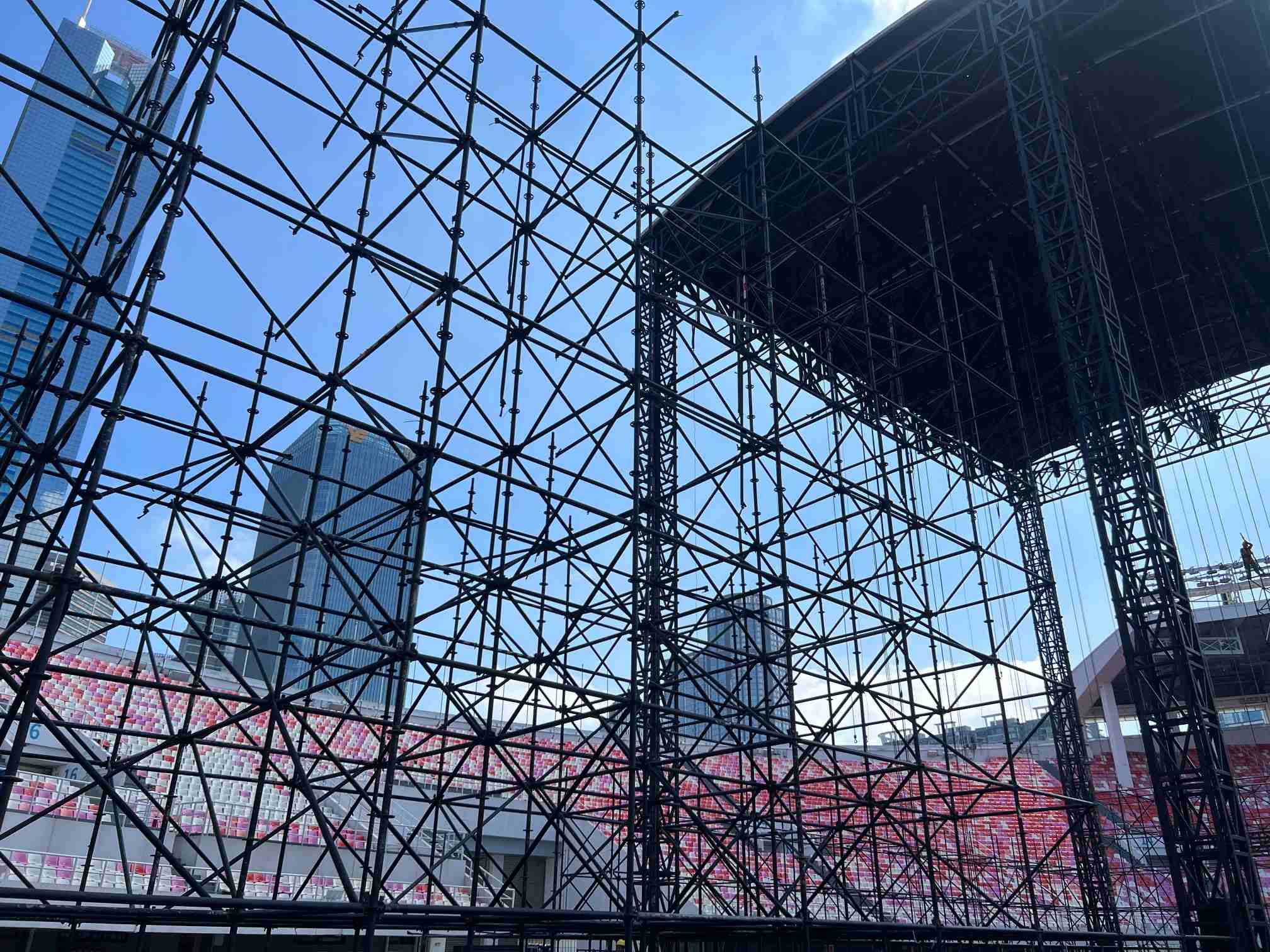

A estrutura Ringlock foi montada pela primeira vez como uma estrutura completa e contínua.
Somente após a conclusão do sistema estrutural geral foram selecionadas seções modificadas para criar espaços funcionais.
Esta sequência ajuda a manter a integridade estrutural geral durante a construção.

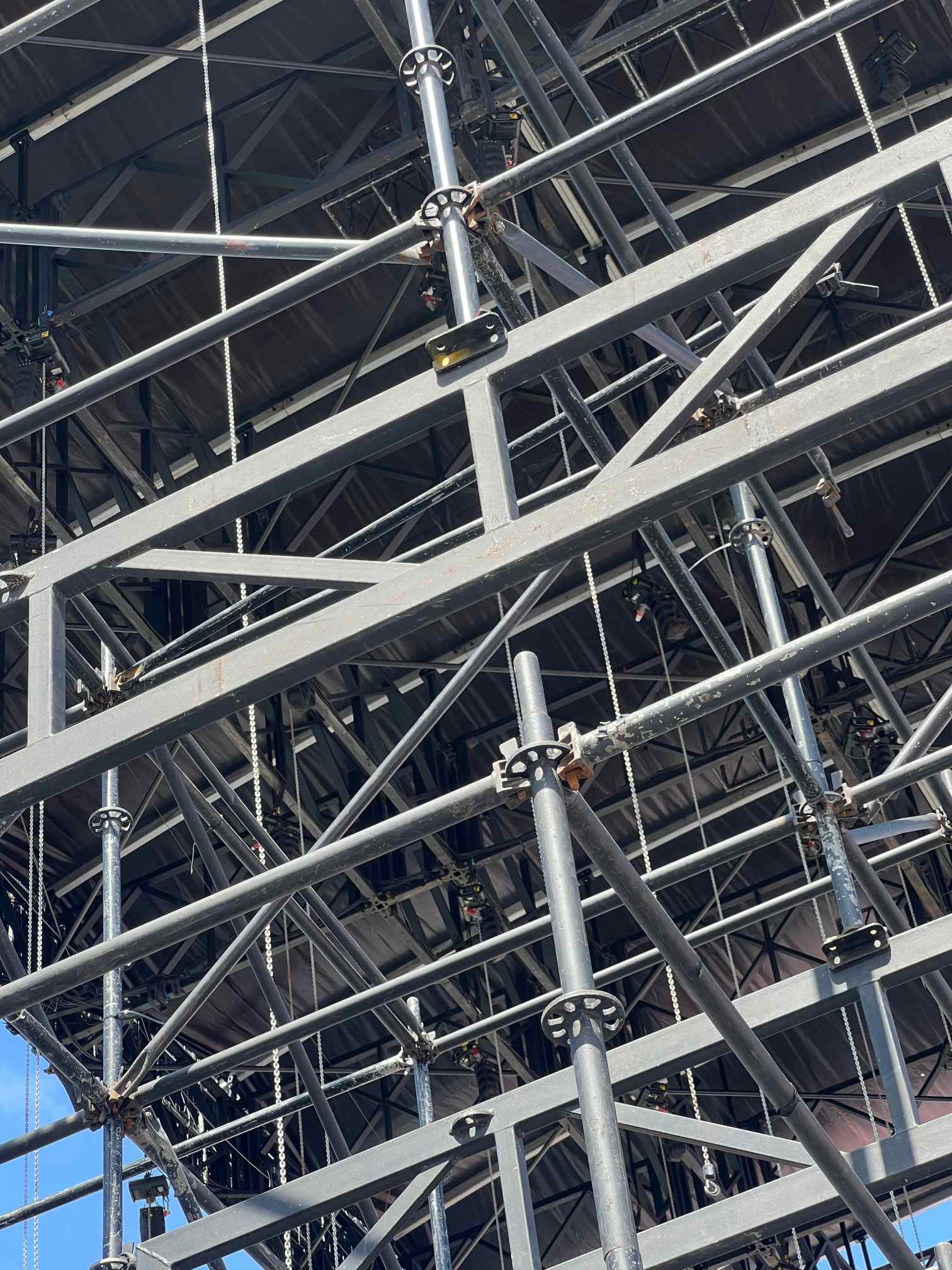

Antes de qualquer abertura ser criada, foram instaladas bordas de reforço para serviços pesados em locais onde os membros estruturais seriam posteriormente removidos.
Estas vigas reforçadas foram posicionadas acima do futuro:
Entradas de artistas
Áreas de gabinete de equipamentos
Passagens técnicas
Rotas de acesso ao serviço
Somente após a instalação desses membros de reforço os padrões e registros Ringlock correspondentes foram removidos.
Isto garantiu que as cargas estruturais pudessem continuar a ser transferidas com segurança ao redor da abertura.
Em vez de enfraquecer a estrutura, as aberturas passaram a fazer parte do plano de engenharia original.
Ao contrário dos andaimes de construção comuns, as estruturas Ringlock neste projeto suportaram numerosos sistemas de produção independentes.

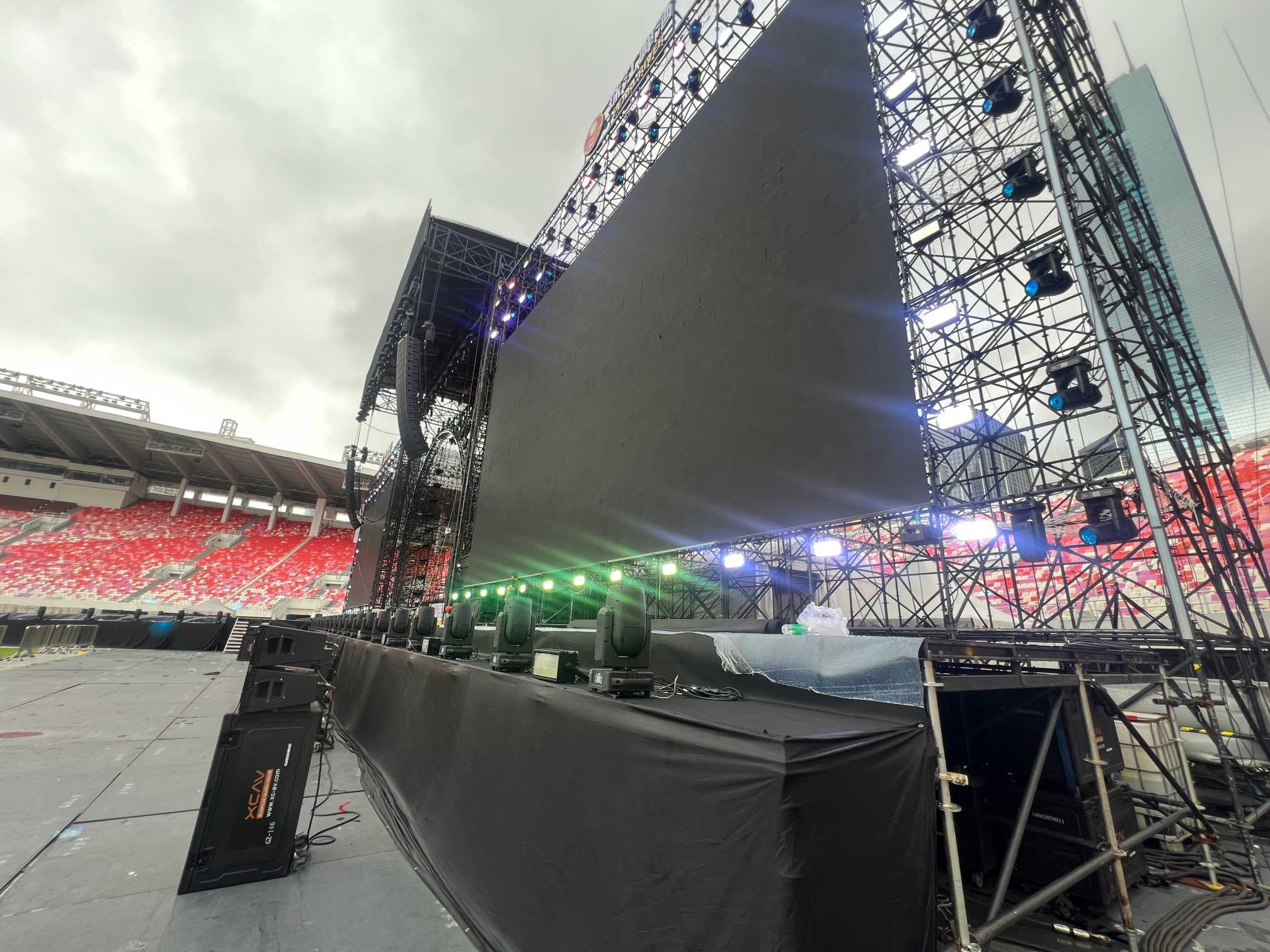

Grandes paredes de LED foram instaladas em ambos os lados do palco.
A borda inferior de cada tela começava aproximadamente um metro acima do chão do palco.
Tubos retangulares de aço (aproximadamente 50 × 30 mm) foram usados abaixo dos painéis de LED para criar uma linha de suporte nivelada.
A parte traseira da parede de LED foi fixada com tiras de segurança para evitar movimento sob carga de vento.
Acima das telas de LED, a estrutura Ringlock fornecia posições de montagem para inúmeras luminárias.
O sistema de plataforma modular permitiu aos técnicos instalar, ajustar e manter equipamentos de iluminação com segurança durante a construção e os ensaios.
Nas bordas externas das estruturas Ringlock, vigas cantilever projetadas para fora da estrutura principal.
Esses feixes cantilever suportavam sistemas de alto-falantes line array adicionais atendendo ao público fora da cobertura dos conjuntos de palco principal.
O suporte de cargas suspensas requer uma consideração cuidadosa dos caminhos de carga e da resistência da conexão. Princípios de engenharia semelhantes são discutidos em Análise de Carga para Sistemas de Estágio Modular.
As estruturas Ringlock não se limitaram a apoiar equipamentos de produção.
Eles também faziam parte do sistema operacional dos bastidores.
Ambos os lados do palco incluíam plataformas Ringlock de aproximadamente 10 × 10 metros.
Essas plataformas se conectaram diretamente com:
Tendas de entrada de 4 × 4 metros
Tendas vestiários de 10 × 10 metros
Áreas de espera dos artistas
Espaços de trabalho técnico
Rampas de acesso inclinadas estendiam-se a partir dos lados externos das plataformas, permitindo que artistas e equipamentos se movimentassem com eficiência entre os bastidores e o palco.
Isto demonstra como as estruturas temporárias podem combinar funções operacionais e de engenharia dentro de um projeto integrado.
Outra observação importante foi a instalação de redes internas de proteção contra quedas.
Embora invisíveis para o público, estes sistemas de segurança protegem os técnicos que trabalham em altura durante:
Instalação de LED
Instalação de iluminação
Roteamento de cabos
Manutenção de equipamentos
As estruturas temporárias devem ser projetadas não apenas para a estabilidade estrutural, mas também para a segurança dos trabalhadores durante todo o processo de construção.
Mais informações sobre esses princípios podem ser encontradas em Normas de Segurança e Restrições de Engenharia.
Como este concerto foi construído dentro do Centro Esportivo Guangzhou Tianhe, proteger a pista de corrida existente foi uma consideração importante de engenharia.

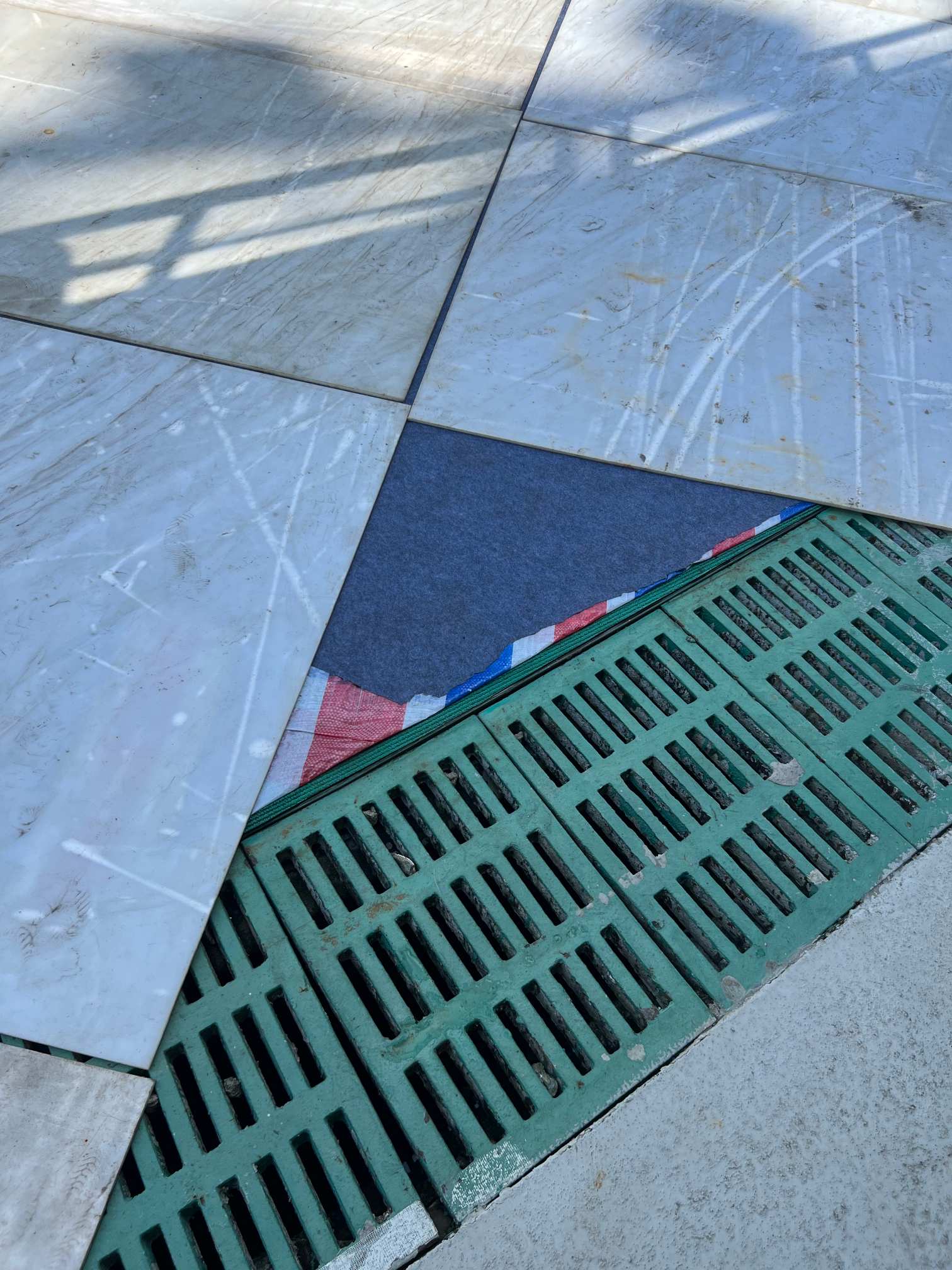

Antes da criação dos padrões Ringlock, várias camadas protetoras foram instaladas sobre a superfície do estádio.
De baixo para cima, o sistema de proteção consistia em:
Folhas plásticas impermeáveis
Feltro antiderrapante cinza
Placas plásticas protetoras brancas
Placas de aço
Almofadas de madeira abaixo de todos os padrões Ringlock
Cada perna do Ringlock repousava sobre uma almofada de madeira de aproximadamente 100 × 100 mm.
Essas almofadas distribuíam cargas concentradas enquanto aumentavam o atrito entre as placas de base de aço e a superfície protetora.
Em vez de simplesmente proteger o local, este sistema em camadas também criou uma base mais estável para a estrutura temporária.
Do ponto de vista do público, as estruturas laterais parecem andaimes comuns.
Na realidade, funcionam como um sistema de engenharia modular completo.
Requisito de Engenharia | Solução Ringlock |
|---|---|
Suporte para telas LED | Estrutura vertical modular |
Instale luminárias | Plataformas de trabalho superiores |
Suspender matrizes de linha | Vigas cantilever |
Crie entradas de palco | Aberturas estruturais reforçadas |
Armários elétricos domésticos | Espaços reservados para equipamentos |
Conecte áreas de bastidores | Plataformas e rampas de acesso |
Proteja os trabalhadores | Redes de segurança internas |
Adapte-se às mudanças de layouts | Sistema de construção modular |
Cada componente contribui para o desempenho global da fase temporária, em vez de servir um único propósito.
As estruturas Ringlock observadas durante este concerto no estádio demonstram como os sistemas de andaimes modulares evoluíram para plataformas de engenharia multifuncionais.
Em vez de apoiarem apenas as obras de construção, tornaram-se parte integrante do próprio concerto.
Eles carregavam telas de LED, equipamentos de iluminação e alto-falantes.
Eles criaram rotas de circulação nos bastidores.
Eles forneceram plataformas técnicas de trabalho.
Eles protegeram os trabalhadores durante a instalação.
Eles acomodaram equipamentos elétricos enquanto mantinham a integridade estrutural por meio de reforços cuidadosamente planejados.
Talvez a lição de engenharia mais significativa deste projeto tenha sido a própria sequência de construção.
A estrutura Ringlock foi montada pela primeira vez como um sistema estrutural completo.
As bordas de reforço para serviços pesados foram então instaladas em locais onde futuras aberturas eram necessárias.
Somente após a conclusão do reforço foram removidas seções para criar entradas, armários de equipamentos e passagens de serviço.
Esta abordagem demonstra um princípio importante da engenharia de eventos temporários:
Uma estrutura estável é projetada primeiro. Espaços funcionais são criados posteriormente.
A compreensão deste princípio ajuda a explicar por que os modernos sistemas Ringlock se tornaram uma das soluções estruturais mais versáteis para a produção de concertos em grande escala.
