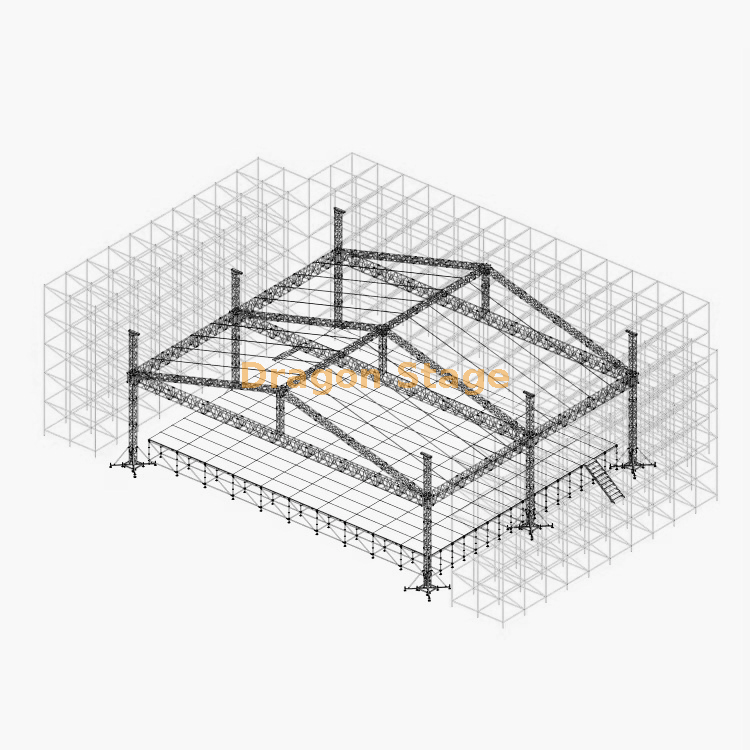

Parede de treliça Ringlock de 36m com telhado de alumínio de 21x20m, 2 asas frontais de LED e 2 escadas de alumínio

O DragonStage Ringlock Truss Wall + Aluminum Roofing Stage + 2 Stairs é uma grande estrutura de eventos temporários projetada para concertos, festivais, apresentações públicas, cerimônias e outras produções de palco que exigem um layout de estilo de concerto mais completo do que apenas um palco de telhado padrão.

Este produto combina três partes principais em um sistema coordenado:

• uma circundante estrutura de parede de treliça Ringlock

• um central de cobertura de alumínio palco

• duas asas frontais de LED posicionadas em ambos os lados da área do palco principal

A estrutura geral é adequada para projetos onde o cliente precisa não apenas de um palco de apresentação coberto, mas também de uma estrutura envolvente maior para apresentação visual, extensão lateral do palco e uso de LED em eventos relacionados.

Para sistemas relacionados, os clientes também podem visitar nossas páginas , Ringlock Structure System Stage Trus e Concert Event .

Tamanho da estrutura principal

A estrutura geral do Ringlock mede aproximadamente:

• Largura Total: 36m

• Profundidade Total: 20m

• Altura total: 10m

peso da embalagem: 17450kg

Volume de embalagem: 30cbm

Dentro desta estrutura Ringlock completa, o estágio central da cobertura de alumínio é configurado como:

• Tamanho externo da treliça do telhado: 21 m de largura × 20 m de profundidade × 10 m de altura

• Tamanho do deck do palco: 20m de largura x 18m de profundidade

• Altura do palco: 2m

• Escadas: 2 escadas de alumínio

Nos lados frontal esquerdo e direito da estrutura, existem duas seções de asa de LED:

• Tamanho da asa frontal do LED (cada): 4 m de largura × 20 m de profundidade × 10 m de altura

peso da embalagem: 16150kg

Volume da embalagem: 46cbm

peso da embalagem: 4850kg

Volume da embalagem: 47cbm

Isso cria um grande layout de palco em estilo de concerto, com um palco principal coberto e duas longas estruturas laterais frontais para uso relacionado a LED ou outros fins de suporte a eventos.

Estrutura de parede de treliça Ringlock

A estrutura externa e envolvente é baseada num sistema modular de estrutura Ringlock.

Isto significa que o produto não é simplesmente um palco no telhado. A estrutura da parede Ringlock expande a escala geral da configuração do evento e proporciona uma presença visual e estrutural mais forte em torno do palco principal.

Comparado com um telhado de palco independente normal, este tipo de estrutura é mais adequado quando o projeto requer:

• uma grande fachada de palco em estilo de concerto

• áreas de extensão lateral

• apresentação estrutural tipo parede circundante

• integração frontal da asa LED

• um ambiente de palco mais completo em vez de apenas uma estrutura de telhado

Como o Ringlock é modular, a estrutura circundante também pode ser discutida em outras larguras, profundidades e alturas, caso seja necessário um conceito semelhante em uma escala diferente.

Estágio central de cobertura de alumínio

A parte intermediária do projeto utiliza uma cobertura de treliça de alumínio.

As dimensões externas da treliça do telhado são aproximadamente:

• 21m de largura

• 20m de profundidade

• 10m de altura

Dentro da área coberta, a principal plataforma de atuação mede:

• largura de 20m

• 18m de profundidade

• Altura da plataforma 2m

Esta configuração oferece uma grande área coberta para apresentações, adequada para produção de concertos, shows ao vivo, cerimônias e eventos de grande porte.

A página registra apenas as dimensões físicas do palco. Ele não reivindica classificação de carga da plataforma, classificação de carga do teto ou aprovação de engenharia sem dados verificados separadamente.

Para produtos relacionados para telhados e palcos, os clientes também podem revisar nossas páginas de alumínio Truss , Aluminum Stage e Stage Platform.

Duas asas frontais de LED

Uma das principais características visuais deste produto é a utilização de duas asas frontais de LED.

Cada asa mede aproximadamente:

• 4m de largura

• 20m de profundidade

• 10m de altura

Eles estão posicionados em ambos os lados da estrutura principal do palco e são descritos aqui como asas frontais de LED , o que significa que são estruturas laterais relacionadas à tela de LED ou ao uso de extensão visual do palco.

No uso prático do projeto, essas estruturas laterais podem ser consideradas para:

• Áreas de suporte de tela LED

• enquadramento visual do lado do palco

• expansão da fachada do concerto

• estrutura lateral decorativa ou de marca

• outras aplicações visuais relacionadas a eventos

Esta página descreve apenas a estrutura. As telas de LED reais só devem ser consideradas incluídas se estiverem especificamente listadas na cotação.

Para estruturas de suporte de exibição semelhantes, os clientes também podem visitar nossa página LED Stage Truss.

Plataforma do Palco Principal 20x18m

A plataforma de desempenho mede:

• 20m de largura

• 18m de profundidade

• 2m de altura

Este grande palco é adequado para aplicações como:

• apresentações de música ao vivo

• palcos de concertos

• produções de eventos públicos

• cerimônias de abertura

• shows de dança e performance

• grandes palcos de apresentação temporária

Como a plataforma faz parte de uma estrutura integrada maior, ela funciona em conjunto com a estrutura do telhado, a estrutura da parede Ringlock circundante, as asas laterais de LED e as escadas de acesso como um produto de palco coordenado.

Para compradores que procuram outros sistemas de plataforma, a DragonStage também fornece soluções Staging e Quick Stage.

Duas escadas de alumínio

O pacote de palco inclui 2 escadas de alumínio.

Estas escadas destinam-se à plataforma principal do palco com 2 m de altura e dão acesso à área de espetáculos.

As informações confirmadas do produto incluem:

• Quantidade: 2 escadas

• Material: Alumínio

• Altura do palco servido: 2m

A largura exata da escada, a disposição dos degraus, a configuração do corrimão e os detalhes do patamar podem ser confirmados durante a fase de cotação se o cliente solicitar esses detalhes.

Layout de palco integrado em estilo de concerto

Este produto é melhor entendido como um pacote completo de layout de palco, em vez de vários itens separados agrupados.

A estrutura completa inclui:

• uma estrutura de parede de treliça Ringlock circundante

• um estágio central de cobertura de alumínio

• uma plataforma de palco de 20m × 18m

• duas asas frontais de LED

• duas escadas de alumínio

Isto torna o produto especialmente adequado para clientes que desejam um formato de palco de concerto maior e mais completo, em vez de um simples teto e plataforma de palco.

É particularmente útil quando o projeto necessita de:

• uma grande pegada de palco

• asas estruturais do lado do palco

• Áreas laterais relacionadas a LED

• uma estrutura visual completa em estilo de concerto

• uma elevação frontal mais forte e presença de evento

Aplicações Típicas

Este produto pode ser considerado para aplicações como:

• concertos ao ar livre

• festivais de música

• estágios de desempenho

• palcos de eventos públicos

• etapas da cerimônia

• produções de eventos de marca

• grandes palcos temporários de entretenimento

• Palcos de concerto com suporte de LED

Devido ao seu grande tamanho e conceito estrutural integrado, este produto é mais adequado para projetos de eventos de médio a grande porte do que para aplicações em palcos compactos.

Para aplicações mais amplas de sistemas de concertos e eventos, consulte nossa página Evento de Concerto .

Opções de fabricação personalizada

Esta configuração de 36m × 20m × 10m é um layout de produto em estilo de projeto.

DragonStage pode personalizar:

• largura total da estrutura

• profundidade geral da estrutura

• altura total da estrutura

• dimensões principais do telhado

• dimensões da plataforma de palco

• altura do estágio

• número de escadas

• tamanho da asa LED frontal

• arranjo estrutural lateral

• coordenação de layout com outros sistemas de eventos

• quantidade e acabamento do projeto

Se o cliente já tiver um desenho do palco, planta do local ou layout do projeto, a DragonStage pode usar essas informações como base para um orçamento mais direcionado.

Para capacidade de fabricação, visite:

Fabricante de treliça de alumínio personalizado para palco Dragon Stage para eventos

Que informações são necessárias para cotação?

Para uma estrutura de palco semelhante, os clientes devem fornecer:

• largura total necessária da estrutura

• profundidade total necessária da estrutura

• altura total necessária

• tamanho necessário do palco principal

• altura necessária do palco

• se as asas LED frontais são necessárias

• Dimensões da asa LED

• dimensões do telhado

• uso interno ou externo

• local de instalação

• condição do solo

• quantidade necessária

• desenho ou imagem de referência, se disponível

Caso o projeto envolva também telas de LED, sistemas de áudio, treliças de iluminação ou requisitos especiais de acesso, esses detalhes também deverão ser confirmados durante o orçamento.

Nota técnica importante

Esta página registra a configuração física confirmada do produto, incluindo:

• Dimensões gerais da estrutura Ringlock

• dimensões centrais do palco da cobertura de alumínio

• tamanho da plataforma do palco

• quantidade de escadas

• Dimensões da asa LED frontal

Esta página não estabelece:

• carga admissível da plataforma

• carga no telhado

• resistência ao vento

• exigência de lastro

• requisito de ancoragem

• fator de segurança

• certificação

• aprovação de engenharia

• conformidade com o código local

Caso o projeto exija verificação de engenharia ou aprovação local, isso deverá ser tratado separadamente de acordo com o projeto final e as condições de instalação.

Perguntas frequentes

Qual é o tamanho total desta estrutura?
A estrutura geral do Ringlock tem aproximadamente 36 m de largura x 20 m de profundidade x 10 m de altura.

Qual é o tamanho do palco principal coberto?
O palco central da cobertura de alumínio tem um tamanho de treliça externa de aproximadamente 21m × 20m × 10m , com uma plataforma de palco de 20m × 18m .

Quantas escadas estão incluídas?
Esta configuração inclui 2 escadas de alumínio para a plataforma do palco com 2m de altura.

Quais são as asas frontais de LED?
O produto inclui 2 asas frontais de LED , cada uma com aproximadamente 4 m de largura x 20 m de profundidade x 10 m de altura.

Toda a estrutura é de alumínio?
Não. Este é um sistema combinado. A estrutura da parede circundante é baseada em Ringlock, enquanto a cobertura central utiliza construção em treliça de alumínio.

As dimensões podem ser personalizadas?
Sim. A estrutura geral, o tamanho do telhado, o tamanho do palco, a altura do palco, a quantidade de escadas e as dimensões das asas de LED podem ser personalizados.

Este produto inclui telas de LED?
Esta página descreve apenas o produto estrutural. As telas de LED reais só devem ser consideradas incluídas se estiverem especificamente listadas na cotação.

Este é um produto padrão ou um produto de projeto personalizado?
É melhor tratado como um produto personalizado em estilo de projeto baseado na capacidade de fabricação do DragonStage.
