A cabine de controle Ringlock FOH híbrida DragonStage 6m × 4m é uma estrutura de controle técnico temporária personalizada projetada para aplicações Front of House em concertos, festivais, produções ao vivo e outros ambientes de eventos.

Este produto combina uma estrutura principal Ringlock com uma estrutura de telhado de alumínio , criando uma estrutura híbrida que integra a plataforma de trabalho, cobertura contra intempéries, gabinete lateral e componentes de acesso em um sistema FOH coordenado.

As dimensões confirmadas para esta configuração são:

• Largura: 6m

• Profundidade: 4m

• Altura lateral: 4m

• Ponto baixo do telhado: 4m

• Ponto alto do telhado: 5m

• Altura máxima da estrutura: 5m

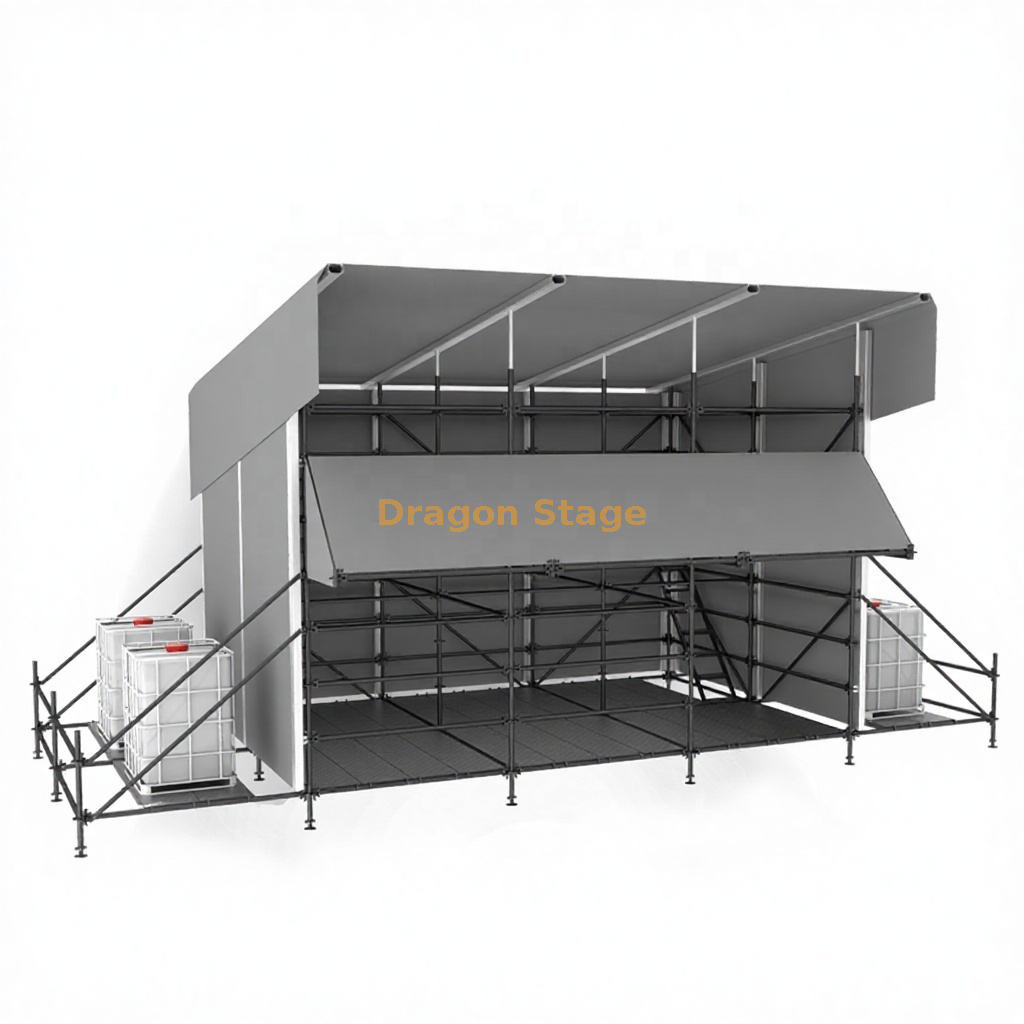

O teto sobe da frente para trás, formando um perfil de telhado de inclinação única . De acordo com o BOQ fornecido, o pacote inclui corpo estrutural Ringlock, pranchas de plataforma, escada de acesso, vigas de alumínio no telhado, postes de lona de alumínio nas paredes laterais, lonas de telhado e toldo, cortinas laterais e dianteiras/traseiras, componentes de tubo de aço relacionados ao lastro e uma estrutura de base auxiliar inferior.

Para outras estruturas temporárias modulares, consulte nosso
Sistema de Estrutura Ringlock.

Especificações principais

Estrutura principal do Ringlock

O corpo principal deste estande FOH usa uma estrutura modular Ringlock.

Comparada com um andaime básico, esta configuração é projetada como uma estrutura integrada de controle de eventos, adequada para operadores técnicos e equipamentos durante concertos e produções ao vivo.

De acordo com o BOQ fornecido, o pacote estrutural principal do Ringlock inclui:

• Principais padrões verticais

• Livros horizontais

• Chaves diagonais

• Membros de 2m de linha única

• Pranchas de plataforma

• Componentes de acesso

Como o estande é baseado em componentes modulares Ringlock, ele pode ser desmontado em peças transportáveis ​​e reutilizado para aplicações em eventos repetidos.

Para produtos de plataforma modular relacionados, consulte nosso
Ringlock Stage System
e
Steel Ringlock Stage Platform.

Estrutura de telhado de inclinação única em alumínio

Este produto FOH não é uma estrutura apenas Ringlock.

Sua cobertura é formada por uma moldura de alumínio , por isso deve ser descrita como uma cabine híbrida Ringlock + alumínio FOH.

O BOQ atual inclui:

• Vigas de telhado de alumínio – 6,1231m × 6 peças

• Postes de lona de alumínio para parede lateral – 4.0000m × 10 unid.

• Garfos de coluna de alumínio – 0,5000m × 12 peças

• Vigas de cobertura estabilizadoras – 1.5000m × 8 peças

Esses componentes criam a estrutura superior do telhado e conectam o sistema de cobertura do telhado à carroceria Ringlock.

Para outros componentes de estrutura de eventos de alumínio, consulte nossa
treliça de alumínio
e
treliça de palco.

5 m de altura do telhado traseiro e 4 m de altura do telhado frontal

A geometria do telhado é uma das características definidoras deste produto.

As dimensões confirmadas indicam:

• Ponto alto do telhado: 5m

• Ponto baixo do telhado: 4m

• Altura lateral: 4m

Isso forma um perfil de telhado de inclinação única da frente para trás , que é diferente de um telhado FOH plano ou de um telhado de duas águas com cumeeira central.

Esta página do produto registra apenas a geometria. Ele não converte o formato do telhado em afirmações sobre desempenho de drenagem, resistência ao vento ou carga estrutural.

Sistema de fechamento de cortina e lona

De acordo com o BOQ atual, o pacote do gabinete inclui:

• Lona do telhado principal – 60,0000 m² × 1 peça

• Lona de cobertura estabilizadora – 3.0000 m² × 6 unidades

• Cortina 1 (lateral) – 16.0000 m² × 2 peças

• Cortina 2 (frente / traseira) – 24.0000 m² × 1 peça

Isto proporciona à cabine FOH um ambiente de trabalho mais protegido e fechado do que uma plataforma de controle aberta.

O pacote atual também inclui componentes externos de toldo/cobertura, que ajudam a estender a área coberta além do corpo principal.

O lado de abertura final, lado de visualização, disposição da cortina e orientação de acesso devem ser confirmados de acordo com o layout FOH pretendido.

Componentes de plataforma e acesso

A plataforma de trabalho é formada por pranchas modulares e componentes de acesso.

O BOQ inclui:

• Pranchas de plataforma – 0,2780m × 84 peças

• Prancha de plataforma aberta, alumínio + madeira – 2.0000m × 1 peça

• Escada de alumínio resistente – 1 peça

Esses componentes indicam que o estande se destina a funcionar como um espaço de trabalho técnico acessível para operadores e equipamentos.

Dependendo do layout final do evento, o espaço interno poderá ser utilizado para:

• Mixagem de áudio

• Controle de iluminação

• Controle de vídeo

• Mostrar produção

• Comunicações

• Coordenação técnica do evento

Para contextos mais amplos de uso de eventos, consulte nossa
página Evento de Concerto .

Estrutura Base Auxiliar Inferior

O BOQ também inclui um pacote separado de estrutura de base inferior:

• Padrões verticais básicos – 1.0000m × 6 peças

• Livros base – 2.0000m × 10 peças

• Suportes diagonais de base – 2.8300m × 12 peças

• Tábuas de base – 2.0000m × 12 peças

Isto indica que o produto inclui não apenas a carroceria FOH superior, mas também um pacote de suporte estrutural inferior como parte da configuração completa do projeto.

Além disso, o BOQ inclui:

• Tubo de aço de lastro 50×2mm + acessórios – 4.0000m × 2 peças

Esses componentes relacionados ao lastro podem ser listados como parte do produto fornecido, mas não devem ser apresentados como uma solução de estabilização universal ou verificada para todas as instalações.

Aplicações Típicas

Esta estrutura FOH híbrida de 6m × 4m pode ser usada para:

• Controle FOH de concerto

• Estandes técnicos do festival

• Posições de controle de áudio

• Áreas de controle de iluminação

• Espaços de trabalho de controle de vídeo

• Cabines de comando de eventos temporários

• Abrigos de operação técnica ao ar livre

Comparada com uma cabine FOH menor de 2m × 2m ou 2m × 6m, esta versão oferece uma área de trabalho mais ampla e um pacote de gabinete mais completo.

Peso da embalagem: 2700kg

Volume de embalagem: 11cbm

BOQ – Lista de Quantidades

Pacote completo de produtos

Este produto FOH não é apenas uma estrutura de andaime e nem apenas um telhado de alumínio.

O pacote completo combina:

Estrutura principal Ringlock
+
plataforma de trabalho modular
+
escada de acesso
+
estrutura de telhado de inclinação única em alumínio
+
lona de telhado
+
cobertura de cortina lateral e frontal/traseira
+
componentes de extensão de toldo / cobertura
+
estrutura de base inferior auxiliar
+
componentes de tubo de aço relacionados ao lastro

É por isso que ele se encaixa bem em dragontruss.com como um produto FOH híbrido DragonStage.

Opções de fabricação personalizada

A configuração de 6m × 4m × 5m mostrada aqui é um layout personalizado.

DragonStage pode personalizar:

• Largura do estande

• Profundidade do estande

• Altura lateral

• Pontos baixos/altos do telhado

• Direção do telhado

• Número de níveis de trabalho

• Arranjo de cortina

• Área de cobertura do telhado

• Tamanho do toldo

• Tipo de acesso

• Configuração da plataforma

• Aberturas de cabos

• Lado de visualização

• Estrutura de base auxiliar

• Acabamento de superfície

Para estruturas de eventos temporários fora do padrão, consulte nosso serviço
de produção de palco personalizado .

Que informações são necessárias para cotação?

Para um estande FOH híbrido semelhante, forneça:

• Largura e profundidade necessárias

• Altura lateral necessária

• Altura máxima necessária do telhado

• Uso interno ou externo

• Número de operadores

• Equipamento de áudio, iluminação ou vídeo a ser usado

• Requisitos de cortina/gabinete

• Lado aberto obrigatório

• Tipo de acesso e posição

• Local de instalação

• Condição do solo

• Quantidade necessária

• Desenhos ou imagens de referência

Para projetos externos, as condições do local e os requisitos de estabilização também devem ser confirmados antes da aprovação da configuração final.

Nota técnica importante

As dimensões e BOQ nesta página descrevem a configuração confirmada do produto para este estande FOH.

Eles não estabelecem:

• Capacidade de carga da plataforma

• Capacidade de carga do telhado

• Resistência ao vento

• Requisito de lastro

• Requisito de ancoragem

• Fator de segurança

• Certificação estrutural

• Aprovação de engenharia

• Aprovação de conformidade local

O BOQ inclui componentes do tubo de lastro, mas nenhum cálculo de lastro verificado foi fornecido. Por esse motivo, esta página registra apenas a configuração do produto e não a transforma em uma conclusão universal de engenharia.

Perguntas frequentes

Qual é o tamanho desta cabine de controle FOH?

O estande mede aproximadamente 6m de largura x 4m de profundidade , com altura máxima de estrutura de aproximadamente 5m..

Que tipo de telhado ele usa?

Utiliza uma cobertura de inclinação única , com a cobertura subindo de aproximadamente 4m na parte baixa até aproximadamente 5m na parte alta.

A estrutura é inteiramente Ringlock?

Não. É um produto híbrido . O corpo estrutural principal utiliza componentes Ringlock, enquanto o sistema de telhado utiliza componentes de estrutura de alumínio.

As cortinas estão incluídas?

Sim. De acordo com o BOQ, a estrutura inclui cortinas laterais, painel de cortina frontal/traseiro, lona de telhado principal e lonas de toldo adicionais.

O acesso está incluído?

Sim. O pacote inclui uma escada de alumínio resistente e um componente de prancha de plataforma aberta.

Este estande FOH pode ser personalizado?

Sim. Largura, profundidade, altura, layout do telhado, disposição das cortinas, tamanho do toldo, tipo de acesso e configuração da plataforma podem ser personalizados.

O lastro está incluído?

O BOQ inclui dois tubos de aço de lastro de 4 m de comprimento e 50 × 2 mm com acessórios. Contudo, a necessidade real de lastro ainda deve ser determinada de acordo com as condições de instalação.

Qual é a diferença entre este produto e uma torre FOH?

Este produto é melhor descrito como uma cabine de controle FOH em vez de uma torre porque sua função é fornecer um espaço de trabalho técnico coberto com plataforma, teto e gabinete, em vez de uma torre alta de operador de vários níveis.
