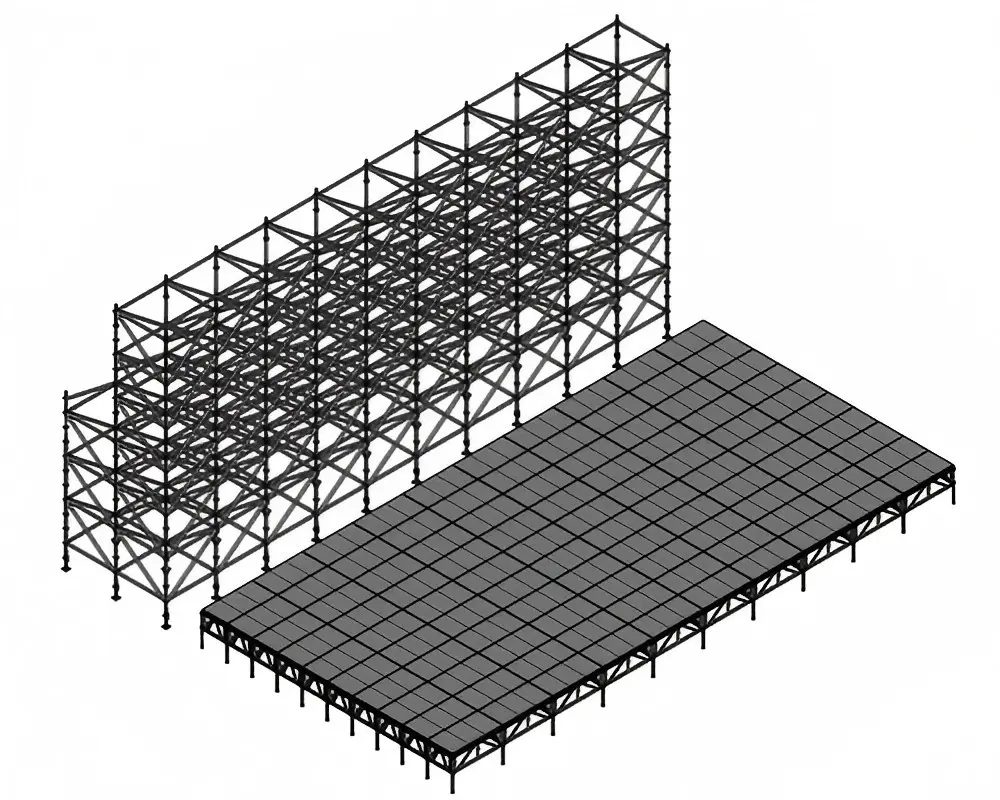

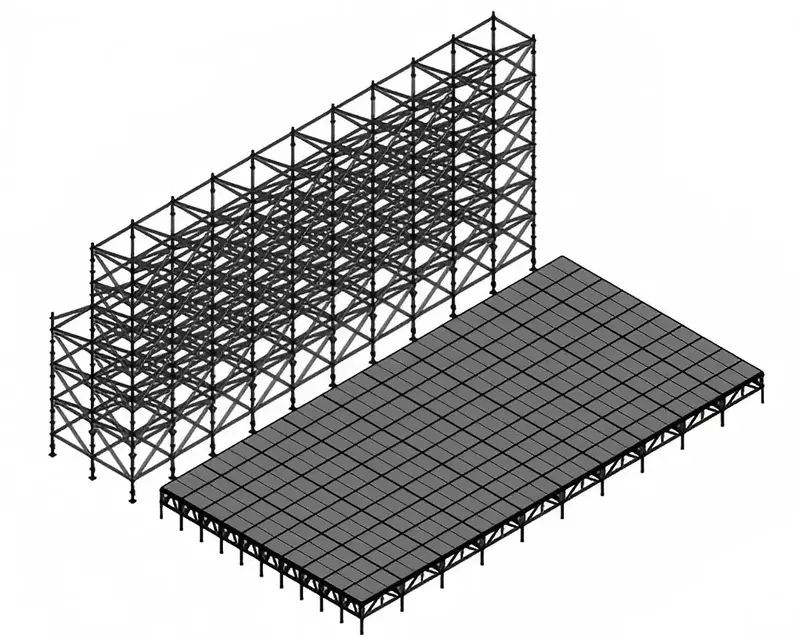

O DragonStage 20m Ringlock LED Background Wall + Aluminum Brace Stage é uma estrutura de evento temporária combinada projetada para grandes aplicações de concertos e performances.

O sistema consiste em duas partes claramente separadas, mas coordenadas:

Parede de fundo LED Ringlock de 20m × 2m × 12m

peso da embalagem: 5200kg

volume de embalagem: 9cbm

Palco de suporte de alumínio de 20m × 10m × 2m com 2 escadas de alumínio

peso da embalagem: 5980kg

volume de embalagem: 32cbm

A alta estrutura Ringlock forma o fundo atrás do palco e fornece uma estrutura modular para tela de LED ou outros requisitos confirmados de fundo do palco.

Em frente à parede há um grande palco de performance em alumínio medindo 20m de largura x 10m de profundidade , elevado a 2m de altura e acessado através de duas escadas de alumínio.

Para estruturas modulares relacionadas, consulte nosso Sistema de Estrutura Ringlock . Para treliças e produtos de suporte relacionados a LED, consulte Treliça de palco LED.

Especificações principais

Parede de fundo LED Ringlock de 20 m de largura × 12 m de altura

O principal elemento visual deste produto é a grande estrutura de fundo Ringlock atrás do palco.

Suas dimensões gerais confirmadas são aproximadamente:

• Largura: 20m

• Profundidade: 2m

• Altura: 12m

A profundidade estrutural de 2 m fornece uma estrutura Ringlock tridimensional em vez de uma única linha plana de padrões.

A parede é montada a partir de padrões modulares Ringlock, membros horizontais e componentes de reforço para criar a geometria geral necessária.

Para clientes que precisam de outras estruturas de eventos baseadas em Ringlock, consulte nosso Sistema de Estrutura Ringlock.

Projetado como uma estrutura de fundo de LED de palco

A parede foi projetada para ficar diretamente atrás do palco principal e fornecer uma grande área estrutural de fundo.

Dependendo da necessidade final do projeto, este tipo de parede pode ser desenvolvida em torno de:

• Layouts de tela LED

• Sistemas de fundo de palco

• Marca do evento

• Painéis decorativos

• Elementos de produção visual

• Outros equipamentos do evento confirmados

O ponto principal é que a parede Ringlock e o sistema LED não devem ser tratados como o mesmo produto.

Esta página descreve a estrutura de suporte do Ringlock.

Gabinetes de LED, processadores, sistemas de energia, ferragens suspensas e acessórios de instalação reais só são incluídos quando especificamente listados na cotação.

Estágio de suporte de alumínio de 20m × 10m

Um grande palco de alumínio está posicionado diretamente em frente à parede de fundo.

As dimensões confirmadas do palco são:

20m de largura x 10m de profundidade x 2m de altura

Isso cria aproximadamente 200m² de área de palco para apresentações e uso em eventos.

O palco de suporte de alumínio é um sistema de palco modular separado, e não parte da própria parede Ringlock.

Isso permite que os dois sistemas principais executem funções diferentes:

Parede Ringlock → fundo / estrutura de suporte de LED

Estágio de suporte de alumínio → plataforma de desempenho

Para outras configurações de palco de alumínio, consulte nossos produtos de palco de alumínio .

Plataforma de alto desempenho de 2m

O deck do palco é elevado a aproximadamente 2m.

Esta altura do palco pode ser útil para ambientes com grandes públicos onde a área de atuação precisa ser elevada significativamente acima do nível do solo.

As informações atuais do produto confirmam a altura física do palco, mas não estabelecem:

• carga de estágio permitida

• capacidade do intérprete

• capacidade de carga do equipamento

• arranjo de guarda-corpo necessário

Estes deverão ser confirmados de acordo com a especificação final do projeto.

Duas escadas de acesso em alumínio

A configuração completa inclui:

2 escadas de alumínio

para acesso à plataforma de 2m de alto desempenho.

O uso de dois pontos de acesso pode ajudar a organizar a circulação no palco durante produções maiores.

O exato:

• largura da escada

• número de etapas

• configuração do corrimão

• posição da escada

• arranjo de pouso

pode ser confirmado durante a cotação de acordo com o layout do palco do cliente.

Sistemas separados de Ringlock e Alumínio

Uma característica importante deste produto é que ele não força todo o projeto em um sistema estrutural.

Em vez disso, o DragonStage usa dois produtos modulares diferentes para dois trabalhos diferentes:

Sistema Ringlock
para a estrutura alta de fundo do palco de 20m × 12m

e

Estágio de alumínio
para plataforma de performance de 20m × 10m.

Isso torna o produto um pacote de eventos combinado, em vez de simplesmente chamar tudo de "andaime" ou "palco".

Para aplicações de concertos maiores usando vários sistemas estruturais temporários juntos, consulte nossas soluções para eventos de concertos .

Aplicações Típicas

Este tipo de estrutura pode ser utilizado para:

• Grandes concertos

• Festivais de música

• Cerimônias de abertura

• Apresentações públicas

• Eventos corporativos

• Espetáculos ao ar livre

• Fundos de palco LED

• Produções de eventos temporários

• Apresentações de palco de marca

É particularmente adequado quando o cliente deseja um grande palco elevado em frente a um fundo estrutural alto, em vez de um palco convencional com telhado.

O que está incluído neste conceito de produto?

A configuração principal do produto consiste em:

• Estrutura de fundo Ringlock de 20 m de largura

• Profundidade estrutural de 2m

• Altura total da parede de 12m

• Estrutura de contraventamento modular Ringlock

• Estágio de suporte de alumínio de 20m × 10m

• Altura do palco 2m

• 2 escadas de acesso em alumínio

• Componentes de conexão necessários de acordo com o BOQ final

Telas LED reais, equipamentos de iluminação, equipamentos de áudio e outros equipamentos de produção só devem ser considerados incluídos quando especificamente indicados na cotação.

Fabricação Personalizada

A parede de 20m × 2m × 12m + palco de 20m × 10m × 2m mostrado aqui é uma configuração específica do projeto.

DragonStage pode personalizar:

• Largura da parede Ringlock

• Profundidade da parede Ringlock

• Altura da parede Ringlock

• Arranjo de compartimento de parede

• Configuração de contraventamento

• Largura do palco

• Profundidade do palco

• Altura do palco

• Número de escadas

• Posições da escada

• Interface de layout de LED

• Acabamento de superfície

• Quantidade do projeto

Para fabricação de equipamentos de eventos personalizados, consulte Fabricante de treliças e palcos de alumínio personalizados DragonStage.

Que informações são necessárias para cotação?

Para um pacote semelhante de parede e palco LED Ringlock, forneça:

• Largura de parede necessária

• Altura de parede necessária

• Profundidade de parede necessária

• Dimensões da tela LED

• Modelo de gabinete de LED

• Quantidade de tela LED

• Peso da tela e posições de instalação

• Largura e profundidade necessárias do palco

• Altura necessária do palco

• Número e posição das escadas

• Instalação interna ou externa

• Local de instalação

• Condição do solo

• Desenho de projeto disponível

Para uma estrutura de suporte de LED com 12 m de altura, a informação do LED é particularmente importante. As dimensões globais da parede por si só não são suficientes para determinar a configuração estrutural final.

Nota técnica importante

As informações confirmadas do produto nesta página são:

Parede de fundo Ringlock: 20m L × 2m P × 12m A
Estágio de suporte de alumínio: 20m L × 10m P × 2m A
Escadas de acesso: 2 escadas de alumínio

Esta informação não estabelece:

• Peso permitido da tela LED

• carga máxima suspensa ou anexada

• carga admissível do estágio

• resistência ao vento

• exigência de lastro

• exigência de ancoragem ou fundação

• fator de segurança

• certificação estrutural

• aprovação local

• aprovação de engenharia

Esses requisitos dependem da configuração real da tela LED, do local de instalação, das condições ambientais e do projeto estrutural final.

Perguntas frequentes

Qual é o tamanho da parede de fundo LED Ringlock?

A parede mede aproximadamente 20m de largura x 2m de profundidade x 12m de altura.

Qual é o tamanho do palco?

O estágio de suporte de alumínio mede aproximadamente 20m de largura x 10m de profundidade x 2m de altura.

As escadas estão incluídas?

Sim. Esta configuração inclui duas escadas de alumínio para acesso ao palco de 2m de altura.

O palco é feito de Ringlock?

Não. A parede de fundo usa Ringlock, enquanto a plataforma de desempenho é um palco de alumínio.

As telas de LED estão incluídas?

Não automaticamente. Esta página do produto descreve a estrutura de fundo do suporte a LED Ringlock. As telas de LED só são incluídas quando especificamente listadas na cotação.

Por que a parede Ringlock tem 2 m de profundidade em vez de ser uma única parede plana?

O produto atual foi projetado como uma estrutura Ringlock reforçada com 2 m de profundidade, em vez de uma única fileira de membros de andaime. A disposição exata do vão e dos contraventamentos segue o projeto final.

As dimensões da parede LED podem ser alteradas?

Sim. Largura, profundidade, altura e layout estrutural podem ser personalizados de acordo com a configuração de LED necessária e as condições do projeto.

O tamanho do palco também pode ser alterado?

Sim. A largura do palco, a profundidade, a altura, a quantidade de escadas e a disposição de acesso podem ser personalizadas.
