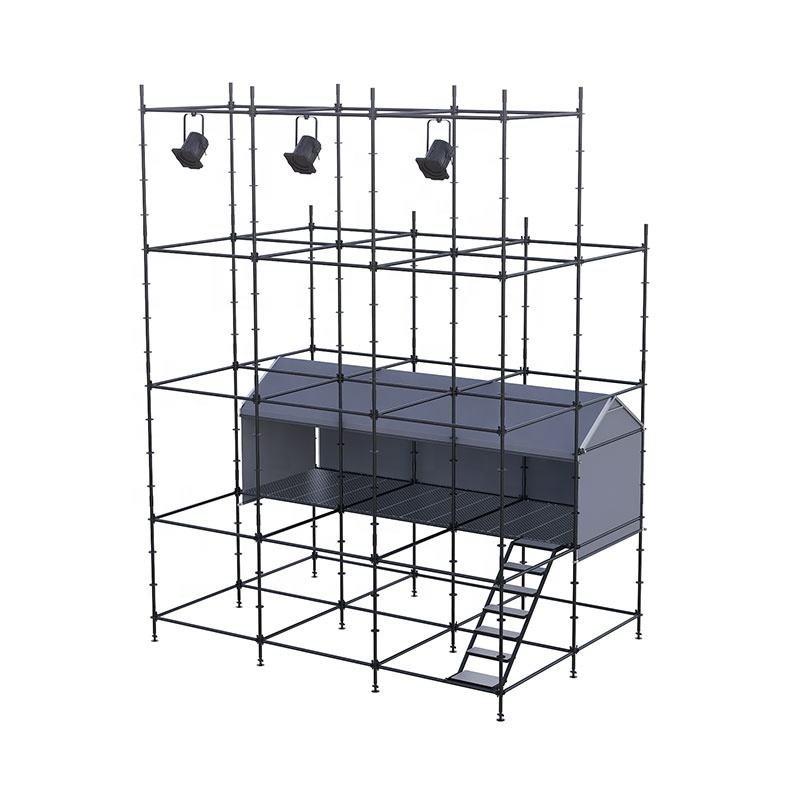

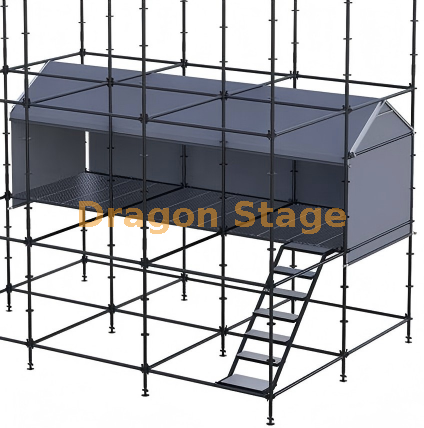

A cabine de controle Ringlock FOH híbrida DragonStage 2m × 6m é um espaço de trabalho técnico personalizado projetado para operações de frente de casa em concertos, festivais e produções de eventos temporários.

O estande principal utiliza uma estrutura modular Ringlock, enquanto o sistema de cobertura superior utiliza uma estrutura de telhado de alumínio separada para criar um telhado de duas águas com cumeeira central.

As dimensões confirmadas do estande são:

Largura: 2m
Profundidade: 6m
Altura lateral / beiral: 2m
Cumeeira central: 3m
Altura máxima do telhado: 3m

Comparado com um estande FOH compacto de 2m × 2m, a profundidade de 6m oferece espaço de trabalho longitudinal substancialmente maior para consoles, operadores técnicos e equipamentos de produção de eventos.

O pacote atual também inclui pranchas de plataforma, um sistema de telhado de alumínio, lonas de telhado, cortinas laterais e finais, acesso a escadas de aço e componentes de tubos de aço relacionados ao lastro.

Para outras estruturas temporárias modulares, consulte nosso Sistema de Estrutura Ringlock.

Especificações principais

Área de trabalho FOH longa de 2m × 6m

O estande tem uma área estreita, mas alongada, de 2m × 6m.

Esta configuração é útil quando a equipe de produção de eventos precisa de mais espaço para equipamentos, mas não exige uma ampla sala de controle.

A profundidade de 6m pode proporcionar espaço para diferentes posições de equipamentos técnicos, dependendo do layout final, tais como:

• Consoles de mixagem de áudio

• Consoles de controle de iluminação

• Equipamento de controle de vídeo

• Computadores e monitores

• Equipamento de comunicação

• Estantes técnicas

• Posições de trabalho do operador

As dimensões e pesos reais do equipamento devem ser fornecidos no momento do pedido, para que a plataforma final e o arranjo de acesso possam ser adaptados ao uso pretendido.

Estrutura principal do Ringlock

O corpo principal do estande usa uma estrutura modular Ringlock.

Ringlock permite que a estrutura seja montada a partir de padrões reutilizáveis, livros, suportes e componentes relacionados, em vez de ser fabricada como um gabinete permanente.

Isto torna o sistema adequado para empresas de eventos temporários que repetidamente:

transportar → montar → usar → desmontar → armazenar → reutilizar

o mesmo equipamento em diferentes projetos.

As quantidades do Ringlock não estão incluídas no BOQ fornecido para esta página , portanto, a DragonStage deve preparar a lista final de componentes do Ringlock a partir do desenho de produção aprovado, em vez de estimá-la a partir da imagem renderizada.

Estrutura de telhado de duas águas em alumínio

O telhado usa uma estrutura de alumínio separada, em vez de simplesmente cobrir o topo da estrutura Ringlock com uma folha plana.

O BOQ inclui:

• Vigas de telhado de alumínio de 8 × 1.4142 m

• Vigas de ligação do telhado de alumínio de 9 × 2.0000m

Juntos eles formam a estrutura repetida do telhado ao longo dos 6m de profundidade do estande.

A cobertura sobe de aproximadamente 2m em ambos os lados até aproximadamente 3m na cumeeira central , criando um perfil simétrico de empena/estrutura em A.

A DragonStage também fabrica treliças de alumínio e componentes de estrutura de eventos de alumínio relacionados para projetos temporários personalizados.

Sistema de lona de telhado de três seções

O BOQ atual contém:

Lona de telhado de 8,6569m² × 3 peças

em vez de uma única grande telha.

Isto corresponde à configuração modular do estande de 6 m de comprimento, onde a cobertura do telhado pode ser dividida em seções gerenciáveis.

O pacote também inclui:

Lona triangular de 0,5m² × 2 peças

para as áreas de frontão.

A disposição exata da costura, fixação e sobreposição deverá seguir o desenho final de fabricação.

Gabinete de cortina lateral e final

Ao contrário da configuração FOH aberta menor de 2×2m, este produto inclui painéis de cortina.

O BOQ atual contém:

• Cortina lateral: 12m² × 1 peça

• Cortina frontal/traseira: 4m² × 2 peças

Esses painéis permitem que o estande forme uma área de trabalho técnico mais fechada.

Dependendo da necessidade real do evento, os clientes podem especificar qual lado deve permanecer aberto para:

• Linha de visão do operador

• Acesso ao equipamento

• Roteamento de cabos

• Ventilação

• Entrada e saída

A disposição da cortina deve, portanto, ser confirmada juntamente com a orientação pretendida do estande FOH.

Piso de trabalho modular

O BOQ inclui:

21 pranchas de plataforma – especificação de 0,2780m

para formar o piso de trabalho.

O longo layout da plataforma fornece superfície para operadores e equipamentos técnicos dentro do estande FOH.

As informações fornecidas não incluem uma classificação de carga da plataforma verificada, portanto esta página não reivindica uma carga específica permitida.

Para consoles de controle pesados, racks ou outros equipamentos, os clientes devem fornecer o peso do equipamento antes da confirmação da configuração final.

Acesso por escada de aço

Esta configuração inclui:

Unidade de escada de aço de 1 × 2m × 2m

para acesso à plataforma de trabalho.

Esta é uma diferença importante em relação às cabines FOH muito pequenas ao nível do solo ou de baixo acesso.

A escada pode ser fornecida como parte do pacote FOH completo para que o cliente não precise adquirir separadamente um sistema de acesso não relacionado.

A posição final da escada deve ser determinada de acordo com:

• Orientação do estande

• Acesso do operador

• Circulação de audiência

• Rotas de cabos

• Espaço de instalação disponível

Componentes de tubos de aço relacionados a lastro

O BOQ atual também inclui:

Tubos de lastro de aço de 2 × 6 m de comprimento e 50 × 2 mm com acessórios

como parte do pacote do produto.

Esses componentes são fornecidos para o sistema configurado, mas sua presença não estabelece um peso de lastro verificado ou uma solução universal de estabilização externa.

O método de estabilização necessário depende do ambiente real de instalação, das condições do solo, das condições do vento e da configuração final da estrutura.

peso da embalagem: 400kg

Volume de embalagem: 1,5cbm

BOQ – Lista de Quantidades

Nota: As quantidades dos componentes da estrutura principal Ringlock não foram incluídas no BOQ fornecido para esta descrição do produto e, portanto, não são estimadas aqui.

Pacote completo de fornecimento de FOH

O produto pode ser fornecido como um pacote integrado para eventos temporários que consiste em:

Estrutura principal Ringlock
+
plataforma de trabalho modular
+
estrutura de telhado de duas águas em alumínio
+
cobertura de telhado de três seções
+
lonas de empena
+
cortinas laterais e finais
+
escada de acesso em aço
+
componentes de tubo relacionados ao lastro

Para o comprador, a vantagem prática é que essas peças podem ser preparadas como um único projeto, em vez de adquirir separadamente estrutura de andaime, telhado, piso, cortinas e escada de acesso.

Para outros sistemas de palco e eventos temporários, consulte nossos produtos Stage Truss .

Aplicações Típicas

Esta estrutura FOH de 2m × 6m é adequada para aplicações como:

• Controle da frente da casa do concerto

• Controle técnico do festival

• Áreas de mixagem de áudio

• Posições de controle de iluminação

• Controle de produção de vídeo

• Espaços de trabalho de comando de evento

• Cabines técnicas temporárias

Para aplicações mais amplas de concertos e produção ao vivo, consulte nossa página Evento de Concerto .

Opções de fabricação personalizada

As dimensões mostradas aqui representam esta configuração personalizada específica.

DragonStage pode modificar:

• Largura do estande

• Profundidade do estande

• Altura da plataforma

• Altura lateral / beiral

• Altura da cumeeira

• Layout da estrutura do telhado

• Número de seções do telhado

• Arranjo de cortina

• Lados abertos

• Posição da escada

• Configuração da plataforma

• Aberturas de cabos

• Aberturas de acesso aos equipamentos

• Acabamento de superfície

Para estruturas de eventos fora do padrão, consulte nosso recurso de produção de palco personalizado .

Que informações precisamos para cotação?

Para uma estrutura FOH semelhante, forneça:

• Largura e profundidade necessárias do estande

• Altura da plataforma de trabalho

• Altura lateral / beiral

• Altura máxima do telhado

• Número de operadores

• Dimensões do console de mixagem

• Outras dimensões e pesos de equipamentos

• Lados de cortina necessários

• Lado de visualização aberto obrigatório

• Posição da escada

• Requisitos de roteamento de cabos

• Uso interno ou externo

• Local de instalação

• Condição do solo

• Quantidade necessária

• Desenhos existentes ou imagens de referência

Para um FOH longo e relativamente estreito, como esta configuração de 2m × 6m, a disposição do equipamento é especialmente importante , porque a profundidade do console, a circulação do operador e a posição da escada podem afetar a quantidade de espaço interno utilizável restante.

Nota técnica importante

As informações confirmadas para este produto incluem:

• Pegada de 2m × 6m

• 2m de altura lateral / beiral

• Altura central do cume 3m

• Construção híbrida Ringlock + alumínio

• 21 pranchas de plataforma

• Componentes do telhado de alumínio

• Pacote de lona e cortina

• Escada de acesso em aço

• Tubos de aço relacionados ao lastro

A informação fornecida não estabelece:

• Capacidade de carga da plataforma

• Capacidade de carga do telhado

• Resistência ao vento

• Peso de lastro necessário

• Requisito de ancoragem

• Fator de segurança

• Certificação estrutural

• Conformidade com o código local

• Aprovação de engenharia

Esses requisitos dependem da configuração real do projeto, do equipamento, do local de instalação e das condições de engenharia.

Perguntas frequentes

Qual é o tamanho desta cabine de controle FOH?

O estande tem aproximadamente 2m de largura x 6m de profundidade , com laterais de 2m de altura e cumeeira central de 3m de altura.

Que tipo de telhado ele usa?

Ele usa um telhado de duas águas / estrutura em A , inclinado da cumeeira central de 3 m de altura até as laterais de 2 m de altura.

A estrutura completa é feita de Ringlock?

Não. É um produto híbrido. Ringlock forma a estrutura principal do estande, enquanto componentes separados de alumínio formam a estrutura do telhado.

O piso de trabalho está incluído?

Sim. O BOQ atual inclui 21 pranchas de plataforma modular.

As cortinas climáticas estão incluídas?

Sim. Esta configuração inclui uma cortina lateral de 12m², dois painéis de cortina frontal/traseira de 4m², três secções de lona de telhado e dois painéis de empena triangulares.

O acesso por escadas está incluído?

Sim. O pacote atual inclui um conjunto de escadas de aço de 2m × 2m.

O estande pode ser fornecido sem cortinas?

Sim. A configuração da cortina pode ser alterada de acordo com os lados abertos e fechados exigidos pelo cliente.

A DragonStage pode fabricar outros tamanhos de FOH?

Sim. Largura, profundidade, altura do telhado, layout da plataforma, configuração do telhado, escadas e gabinete podem ser personalizados de acordo com os requisitos do equipamento e do evento.
