Parede de treliça Ringlock de 24m com palco de telhado de alumínio de 12x12m e duas asas frontais de LED de 6m
50 Rever

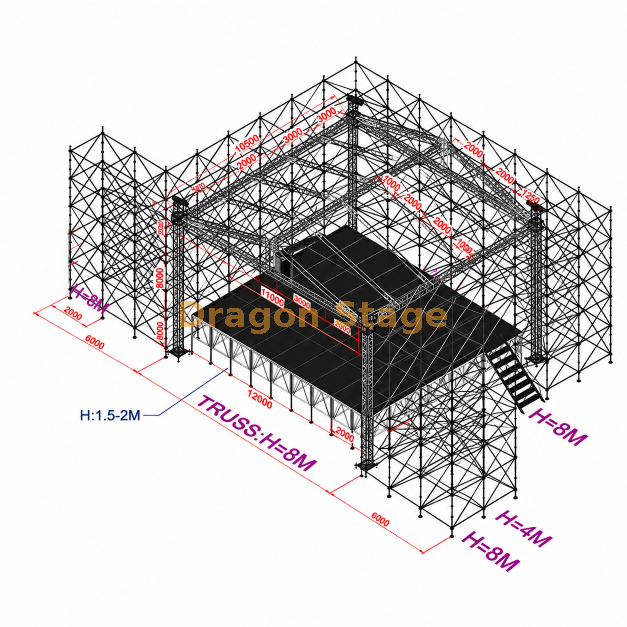

O Parede de treliça Ringlock DragonStage de 24m com telhado de alumínio de 12x12m e duas asas frontais de LED é uma grande estrutura para eventos em estilo concerto que combina uma estrutura de parede Ringlock completa, um palco central com telhado de alumínio, duas estruturas frontais de LED e duas escadas de acesso de alumínio. A estrutura geral do Ringlock mede aproximadamente 24m de largura x 14m de profundidade x 8m de altura, enquanto o palco central coberto usa um Estrutura de telhado de treliça de alumínio de 12m × 12m × 8m com um Plataforma de palco de 12m × 10m e duas escadas de alumínio com 2m de altura.
O DragonStage Ringlock Truss Wall + Aluminum Roofing Stage + 2 Stairs é um produto combinado de estrutura de eventos projetado para concertos, apresentações ao vivo, festivais e outras grandes aplicações de palco temporário.
Este produto combina três partes principais em um layout coordenado:
uma circundante estrutura de parede de treliça Ringlock
um central de cobertura de alumínio palco
duas asas frontais de LED posicionadas em ambos os lados da área do palco principal
A estrutura geral é destinada a clientes que precisam não apenas de uma plataforma de palco e teto, mas também de uma estrutura visual e funcional maior ao redor do palco para exibição de LED, integração lateral do palco e apresentação em estilo de concerto.
Dentro desta estrutura geral, o estágio central da cobertura de alumínio é configurado como:
Tamanho externo da treliça do telhado: 12m de largura × 12m de profundidade × 8m de altura
Tamanho do deck do palco: 12m de largura x 10m de profundidade
Altura do palco: 2m
Escadas: 2 escadas de alumínio
peso da embalagem: 1670kg
volume de embalagem: 16cbm
Item
Especificação (SQURE TRUSS)
comprimento
tubo principal (mm)
tamanho (mm)
Bave de 12,00 m (frente)
2 conjuntos
3,00 m
50 × 3,0
CS389 × 389
2,00 m
50 × 3,0
CS389 × 389
1,00 m
50 × 3,0
CS389 × 389
10,00 m de feixe (lateral)
2 conjuntos
3,00 m
50 × 3,0
CS389 × 389
2,00 m
50 × 3,0
CS389 × 389
1,00 m
50 × 3,0
CS389 × 389
7,00 m Pilar
4 conjuntos
3,00 m
50 × 3,0
CS289 × 289
2,00 m
50 × 3,0
CS289 × 289
1,00 m
50 × 3,0
CS289 × 289
Cubo de feixe
6 rostos
CS389 × 389
Torre da estrutura
Bloco de manga Spigot S
Base de aço s
Seção superior s
Guincho manual, ba05 2tons
Seção da dobradiça da torneira, altura 1m
Fling de fibra, Ba04,2 toneladas 3M
Longo Outrigger
Item
Especificação (SQURE TRUSS)
comprimento
tubo principal (mm)
tamanho (mm)
Pilar do telhado
2 conjuntos
1,20 m
50 × 3,0
CS289 × 289
10,00 m de viga superior
1 conjuntos
3,00 m
50 × 3,0
CS289 × 289
2,00 m
50 × 3,0
CS289 × 289
1,00 m
50 × 3,0
CS289 × 289
6,20 m de feixe oblíquo
4 conjuntos
3,00 m
50 × 3,0
CS289 × 289
2,00 m
50 × 3,0
CS289 × 289
1,20 m
50 × 3,0
CS289 × 289
Treliça de escada de 6,20 m
8 conjuntos
3,00 m
50 × 3,0
CL30.289*50
2,00 m
50 × 3,0
CL30.289*50
1,20 m
50 × 3,0
CL30.289*50
Componentes do telhado
4
telhado conner 4 maneiras, use para treliça de feixe de telhado
CS289 × 289
5
telhado conner 5 maneiras, use para treliça de feixe de telhado
CS289 × 289
1
Conecte a placa com o grampo
CS289 × 289
Grampo único
Grampo duplo
Material do dossel do telhado: PVC, cor azul ou personalizada.
208.96
peso da embalagem: 3650kg
volume de embalagem: 20cbm
Item
Especificação
Quantidade
Estágio de montagem de alumínio
cobertura: 1x2m, compensado de 18mm
de madeira
60 pcs
Brace de 1m de estágio
70 PCs
Brace de 2m de estágio
66 PCs
Fique com tubo extensível
77 PCs
Base ajustável em estágio
77 PCs
Escada de palco
cobertura de madeira
total
8
passos
2 pcs
Em ambos os lados frontais da estrutura, existem duas seções de asa de LED:
Tamanho da asa frontal do LED (cada): 6 m de largura × 4 m de profundidade × 8 m de altura
Isso cria um layout em estilo de concerto com um palco central para apresentações e duas estruturas laterais simétricas para exibição de LED ou outro uso em eventos.
Este produto não é apenas um simples palco coberto. A estrutura Ringlock amplia a escala visual e estrutural do projeto e ajuda a criar uma fachada maior para o evento ao redor da área do palco.
A parte Ringlock deste produto pode ser entendida como a estrutura envolvente tipo parede principal, na qual o palco central coberto e as alas laterais frontais estão integrados.
Comparado com um layout padrão apenas para palco, este tipo de estrutura é mais adequado quando o cliente deseja:
uma maior presença de palco em estilo de concerto
asas laterais para display LED
um plano de fundo mais completo ou estrutura circundante
uma estrutura que se estende visualmente além do teto do palco principal
Como o Ringlock é modular, a estrutura da parede pode ser discutida em outras larguras, profundidades e alturas caso o cliente necessite de um conceito semelhante em uma escala diferente.
Estágio central de cobertura de alumínio
A parte intermediária do projeto utiliza uma cobertura de treliça de alumínio.
A estrutura externa do telhado em treliça mede aproximadamente:
largura de 12m
12m de profundidade
8m de altura
Dentro desta área coberta, a plataforma de desempenho é:
12m de largura
10m de profundidade
2m de altura
Isto significa que a plataforma do palco é ligeiramente menor do que a estrutura externa do telhado, o que é um layout prático para aplicações em concertos e eventos, onde a estrutura do telhado cobre a área de atuação, deixando espaço para a relação estrutural entre a plataforma e o telhado.
Para sistemas de telhado e palco de alumínio relacionados, os clientes também podem ver nossas páginas de alumínio Truss , Aluminum Stage e Quick Stage.
Duas asas frontais de LED
Uma característica fundamental deste produto é a inclusão de duas estruturas frontais de asa LED.
Cada asa tem aproximadamente:
6m de largura
4m de profundidade
8m de altura
Essas duas estruturas laterais estão localizadas na parte frontal esquerda e frontal direita do arranjo do palco principal.
No uso prático em eventos, essas asas laterais podem ser usadas para:
Montagem de tela LED
enquadramento visual lateral
exibição de evento auxiliar
uso adicional de marca ou cenário decorativo
Como o cliente as descreveu como asas frontais de LED , esta página as apresenta principalmente como estruturas laterais relacionadas à função do display LED.
Para outros produtos de palco com suporte de LED, consulte nossa página LED Stage Truss.
Plataforma do Palco Principal 12x10m
A área da plataforma do palco é uma das partes comercialmente mais importantes do produto.
O tamanho da plataforma confirmado é:
largura de 12m
10m de profundidade
Altura do palco 2m
Esta é uma área de desempenho substancial adequada para:
bandas ao vivo
cantores
cerimônias
apresentações
eventos de desempenho
programas de festivais
encenação temporária de concertos
A página registra apenas as dimensões da plataforma. Ele não reivindica capacidade de carga ou aprovação de engenharia sem dados verificados separadamente.
Se o cliente precisar de uma solução relacionada apenas ao palco, ele também poderá navegar em nossas categorias de produtos Staging e Stage Platform.
Duas escadas de alumínio
O pacote inclui 2 escadas de acesso em alumínio para o palco.
Estas escadas correspondem à altura do palco de 2m e dão acesso à plataforma principal de espetáculos.
As informações atuais do produto confirmam:
Quantidade: 2 escadas
Material: Alumínio
Altura do palco servido: 2m
A largura exata da escada, a contagem de degraus, a disposição do corrimão e os detalhes do patamar podem ser discutidos durante o orçamento se o cliente precisar de informações de acesso mais precisas.
Layout de evento integrado em estilo concerto
Este produto é melhor entendido como um pacote integrado de palco de concerto, em vez de vários produtos não relacionados.
O layout geral inclui:
um palco central coberto de alumínio
uma estrutura principal de parede Ringlock
duas asas frontais de LED
duas escadas de acesso
Essa combinação torna o produto adequado para clientes que precisam de uma apresentação de evento maior do que apenas um palco básico na cobertura.
É especialmente útil quando o projeto requer:
um forte cenário de palco ou estrutura circundante
extensões visuais do lado do palco
Áreas de asa LED
uma elevação frontal equilibrada em estilo de concerto
Para sistemas relacionados a grandes eventos, consulte nossa página Evento de Concerto .
Aplicações Típicas
Este produto pode ser considerado para aplicações como:
concertos ao ar livre
festivais de música
palcos de performance ao vivo
etapas da cerimônia
palcos de eventos públicos
produções de eventos de marca
locais temporários para apresentações
Apresentações de palco com suporte de LED
Devido ao conceito estrutural envolvente completo, é mais adequado para projetos de eventos de médio a grande porte do que para aplicações em palcos muito pequenos.
Opções de fabricação personalizada
Esta configuração de 24m × 14m × 8m é um layout de produto em estilo de projeto.
DragonStage pode personalizar:
largura total da estrutura
profundidade total da estrutura
altura total da estrutura
dimensões centrais do telhado
tamanho da plataforma do palco
altura do estágio
número de escadas
Tamanho da asa do LED
arranjo de estrutura lateral
revestimento e layout relacionado à tela
acabamento e quantidade do projeto
Se você já possui um desenho de palco ou layout de site, o DragonStage pode usá-lo como base para um orçamento personalizado.
Para capacidade de fabricação personalizada, consulte:
Para um produto semelhante, os clientes devem fornecer:
largura total necessária
profundidade total necessária
altura total necessária
tamanho necessário do palco principal
altura necessária do palco
se asas de LED são necessárias
Dimensões da asa LED
dimensões do telhado
uso interno ou externo
local de instalação
condição do solo
quantidade necessária
desenho ou imagem de referência, se disponível
Caso o projeto inclua telas de LED, sistemas de áudio, treliças de iluminação ou requisitos especiais de acesso, estes também deverão ser esclarecidos durante o orçamento.
Nota técnica importante
Esta página registra a configuração física confirmada do produto, incluindo:
tamanho geral da estrutura Ringlock
tamanho central do palco da cobertura de alumínio
tamanho da plataforma do palco
quantidade de escadas
Dimensões da asa LED frontal
Esta página não estabelece:
carga permitida da plataforma
resistência ao vento
carga no telhado
exigência de lastro
requisito de ancoragem
fator de segurança
certificação
aprovação de engenharia
conformidade com o código local
Se o projeto exigir verificação de engenharia ou aprovação local, isso deverá ser tratado separadamente com base nas condições finais de instalação.
Perguntas frequentes
Qual é o tamanho total desta estrutura? A estrutura geral do Ringlock tem aproximadamente 24m de largura x 14m de profundidade x 8m de altura.
Qual é o tamanho do palco principal coberto? O palco central da cobertura de alumínio tem um tamanho de treliça externa de aproximadamente 12m × 12m × 8m , com uma plataforma de desempenho de 12m × 10m .
Quantas escadas estão incluídas? Esta configuração inclui 2 escadas de alumínio para a plataforma do palco com 2m de altura.
Quais são as asas frontais de LED? O produto inclui 2 asas frontais de LED , cada uma com aproximadamente 6m de largura x 4m de profundidade x 8m de altura.
Toda a estrutura é de alumínio? Não. Esta é uma estrutura combinada. A estrutura da parede circundante é baseada em Ringlock, enquanto a cobertura central utiliza construção em treliça de alumínio.
O tamanho pode ser personalizado? Sim. A estrutura total, o tamanho do palco, o tamanho do telhado, a altura do palco, a quantidade de escadas e as dimensões das asas de LED podem ser personalizados.
Este produto inclui telas de LED? Esta página descreve o produto estrutural. As telas de LED reais só devem ser consideradas incluídas se estiverem especificamente listadas na cotação.
Este é um produto padrão ou um produto de projeto personalizado? É melhor tratado como um produto personalizado em estilo de projeto baseado em uma capacidade de fabricação padrão do DragonStage.
