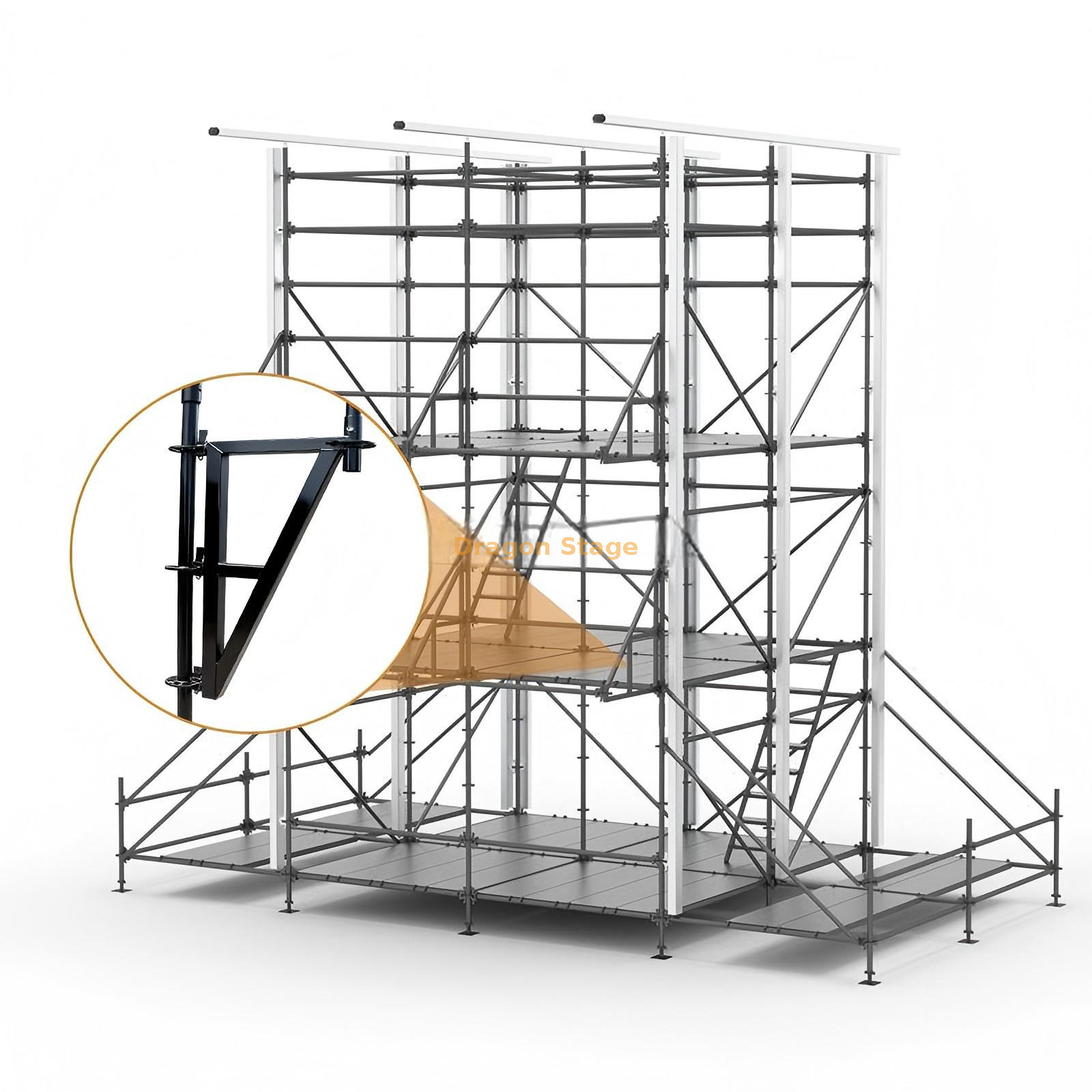

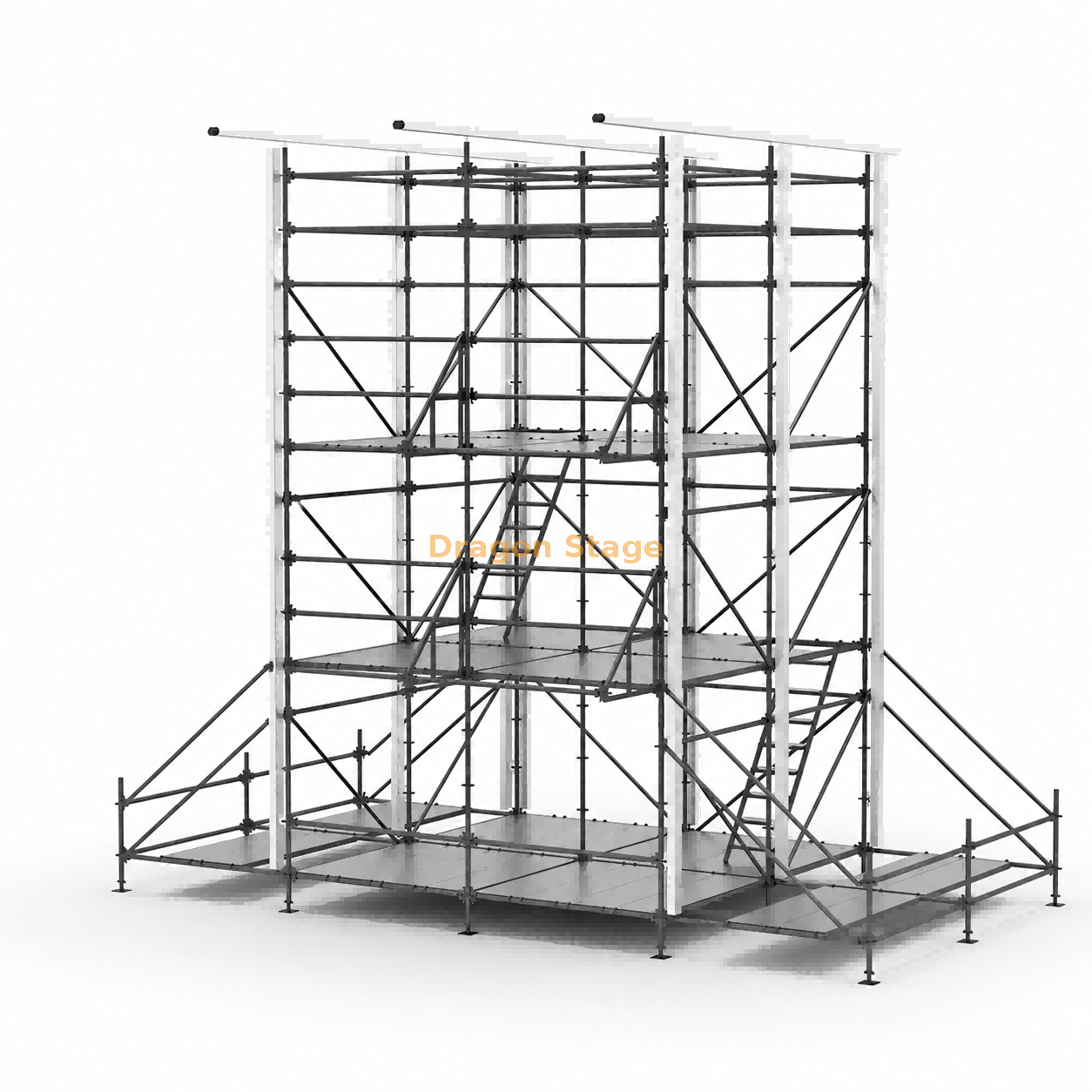

A torre de controle Ringlock FOH híbrida multinível DragonStage 4m × 4m é uma estrutura de controle técnico temporária personalizada para concertos, festivais, produções ao vivo e outras aplicações de eventos.

A torre usa um sistema modular de estrutura Ringlock como estrutura de suporte principal, enquanto o sistema superior de cobertura contra intempéries usa componentes de alumínio dedicados do telhado.

As dimensões confirmadas para esta configuração são:

Largura: 4m
Profundidade: 4m
Altura da parte inferior / beiral: 6m
Altura máxima do telhado: 7m
Altura máxima total: 7m

A inclinação do telhado varia de aproximadamente 6m na parte inferior a 7m na parte superior , formando um perfil de telhado de inclinação única.

De acordo com o BOQ fornecido, o pacote completo inclui padrões Ringlock, travessas e suportes diagonais, pranchas de plataforma de trabalho, pranchas de acesso, escadas de alumínio, vigas de telhado de alumínio, postes de suporte de lona, ​​extensões de cobertura, coberturas de telhado e cortinas, uma estrutura de base auxiliar e tubos de aço relacionados ao lastro.

Especificações principais

Estrutura de trabalho FOH multinível

Com altura máxima de 7m , este produto é melhor tratado como uma torre de controle FOH do que como uma simples cabine de controle.

A estrutura Ringlock permite incorporar níveis de plataforma de trabalho na estrutura vertical para diferentes usos técnicos.

Dependendo da configuração do evento, estas áreas poderão ser utilizadas para:

• Controle de áudio

• Controle de iluminação

• Produção de vídeo

• Câmera ou posições técnicas

• Mostrar coordenação

• Equipamento de comunicação

• Outras funções de produção de eventos

O uso final de cada nível deve ser determinado de acordo com o equipamento real e os requisitos operacionais do cliente.

Para produtos de plataforma de eventos modulares relacionados, consulte o Ringlock Stage System.

Quadro principal Ringlock

A torre principal é fabricada com componentes modulares Ringlock.

A estrutura principal BOQ fornecida inclui:

• Padrões verticais principais de 27 × 2m

• Padrões verticais principais de 3 × 1m

• Livros horizontais principais de 54 × 2m

• Suspensões diagonais principais de 24 × 2,83m

• Membros de linha única de 18 × 2m

Este formato de componente modular é adequado para estruturas de eventos temporários que precisam ser transportadas, montadas, desmontadas e reutilizadas para diferentes projetos.

Ao contrário de uma sala de controle permanentemente soldada, os componentes individuais do Ringlock também podem ser substituídos ou reconfigurados quando as dimensões do projeto mudam.

Sistema de telhado de inclinação única de alumínio

A estrutura superior de proteção contra intempéries utiliza componentes de alumínio em vez de estender a estrutura Ringlock diretamente em um andaime convencional.

O pacote de alumínio fornecido inclui:

• Vigas de telhado de alumínio de 6 × 6,1231 m

• Postes de suporte para lona de alumínio 9 × 6m

• Garfos de coluna de alumínio de 9 × 0,5 m

• Vigas de dossel externas de 9 × 1,5 m

Esta combinação torna o produto um genuíno sistema FOH híbrido Ringlock + alumínio.

A DragonStage também fabrica treliças de alumínio e outras estruturas de alumínio para eventos quando um projeto exige que a torre FOH seja coordenada com o palco principal ou pacote de treliça.

Telhado de inclinação única de 6m a 7m

O telhado não utiliza cumeeira central.

Em vez disso, inclina-se em uma direção:

Ponto baixo: aproximadamente 6m
Ponto alto: aproximadamente 7m

Isto cria o perfil de telhado assimétrico especificado para esta configuração FOH.

As dimensões do telhado fornecidas aqui descrevem apenas a geometria fabricada. Não devem ser interpretadas como uma declaração verificada relativamente à resistência ao vento, capacidade de drenagem ou carga estrutural.

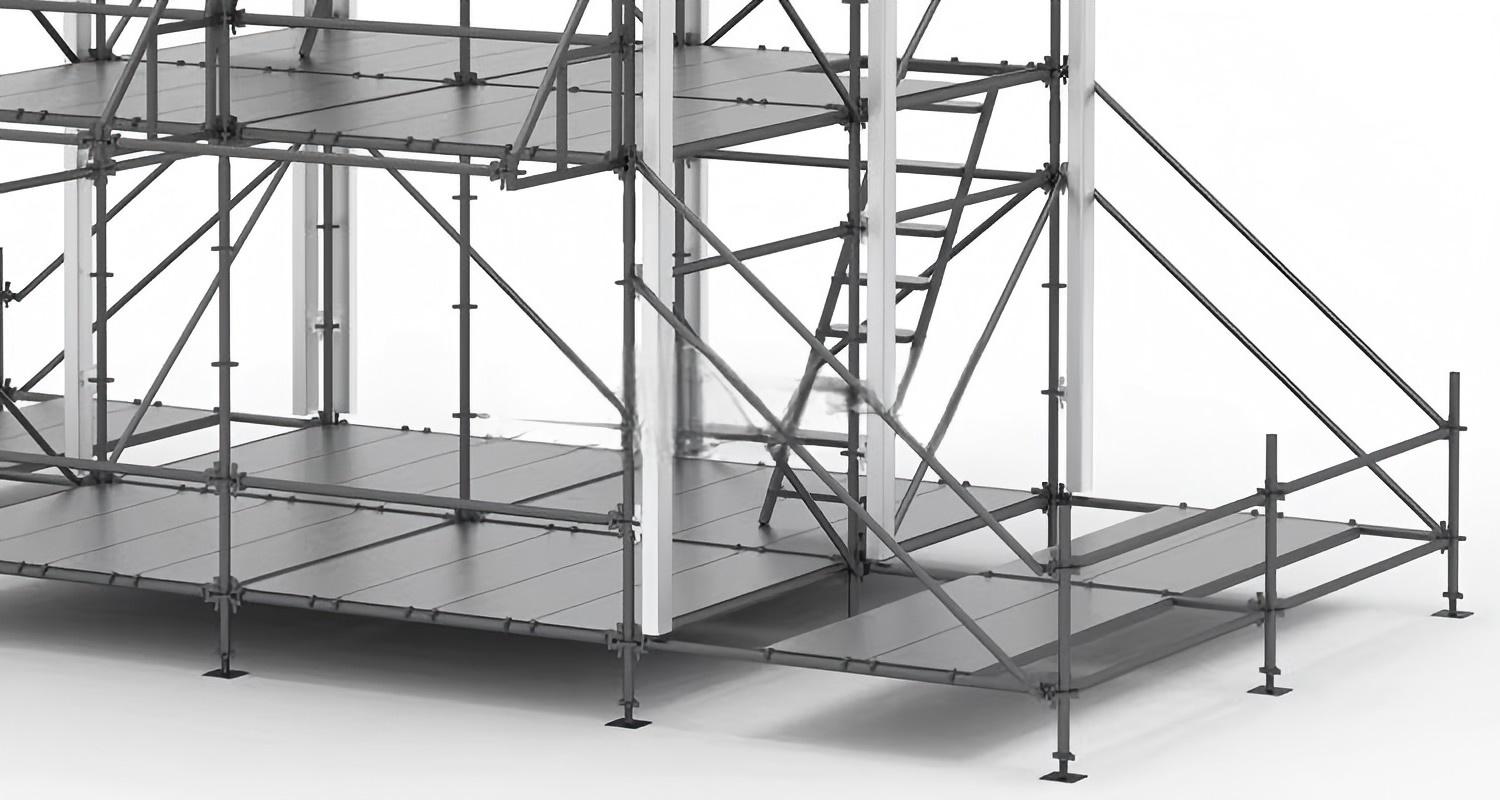

Plataformas de Trabalho e Acesso Interno

O BOQ inclui:

• 84 pranchas de plataforma

• Tábuas de abertura de alumínio e madeira de 2 × 2m

• 2 escadas de alumínio resistentes

As tábuas e escadas de abertura proporcionam acesso entre os níveis de trabalho dentro da torre.

Para uma estrutura FOH multinível, o acesso faz parte da configuração do produto e não é uma reflexão tardia. As posições de escada e níveis de trabalho necessários podem, portanto, ser confirmados juntamente com o layout do equipamento do cliente.

As informações atuais do produto não incluem uma classificação de carga da plataforma verificada, portanto, nenhum ocupante ou capacidade do equipamento é reivindicado nesta página.

Pacote de telhado e cortina

A configuração atual inclui um pacote de proteção contra intempéries relativamente completo.

De acordo com o BOQ:

Lona do telhado principal: 48m² × 1
Lona externa: 3m² × 6
Cortinas laterais: 24m² × 2
Cortina frontal/traseira: 24m² × 1

Estas coberturas permitem que a estrutura FOH proporcione um ambiente de trabalho técnico mais protegido do que uma torre de andaime aberta.

As posições das cortinas podem ser personalizadas de acordo com a direção que deve permanecer aberta para:

• Linha de visão do palco

• Acesso do operador

• Posição da câmera

• Ventilação

• Roteamento de cabos

• Carregamento de equipamento

Extensões externas de dossel

O produto também contém componentes adicionais de suporte da cobertura ao redor da estrutura principal.

O BOQ inclui:

• Estabilizadores de dossel 9 × 0,9 m

• Ledgers de canopy-estabilizadores de 6 × 2m

• Vigas de dossel de alumínio de 9 × 1,5 m

• Lonas de dossel 6 × 3m²

Esses componentes fazem parte do pacote FOH fornecido e podem fornecer áreas cobertas adicionais ao redor da torre principal de acordo com o layout final.

Eles devem ser tratados como acessórios específicos do projeto , e não como um recurso obrigatório de todas as torres DragonStage FOH.

Estrutura Base Auxiliar

Um grupo separado de componentes básicos auxiliares também está incluído.

O pacote contém adicionalmente:

Tubos de lastro de aço de 2 × 4 m de comprimento e 50 × 2 mm com acessórios

Esses itens descrevem o que está incluído nesta configuração específica do produto.

Eles não estabelecem que apenas dois tubos de aço forneçam o lastro ou a estabilização necessários para cada local. Os requisitos reais de estabilização dependem das condições finais de instalação.

peso da embalagem: 2900kg

Volume de embalagem: 11cbm

BOQ completo

Um pacote completo de fornecimento de FOH

Para o comprador, este produto não é simplesmente uma quantidade de andaime Ringlock.

O pacote fornecido combina:

Estrutura da torre Ringlock + plataformas de trabalho + acesso interno + estrutura do telhado de alumínio + cobertura contra intempéries + extensões de cobertura + componentes de base auxiliares + acessórios relacionados à estabilização

Isto é importante para empresas de eventos que compram um sistema FOH completo, porque os níveis de trabalho, cobertura, cobertura e componentes de acesso podem ser preparados dentro do mesmo pacote de produção.

A DragonStage também pode fornecer a estrutura FOH juntamente com Stage Truss e outros equipamentos para eventos quando fizer parte de um projeto de concerto maior.

Aplicações Típicas

Esta torre FOH multinível de 4m × 4m é adequada para aplicações como:

• Controle FOH de concerto

• Controle de produção do festival

• Posições de mixagem de áudio

• Posições de controle de iluminação

• Áreas de produção de vídeo

• Posições de observação técnica

• Estruturas de comando de eventos temporários

Para aplicações completas de produção de concertos, consulte nossa página Evento de Concerto .

Fabricação Personalizada

A configuração 4m × 4m × 7m mostrada aqui é um pacote de produto específico.

DragonStage pode personalizar:

• Largura e profundidade da torre

• Altura total

• Número de níveis de trabalho

• Posições da plataforma

• Configuração de escada

• Pontos altos e baixos do telhado

• Direção da inclinação do telhado

• Arranjo de cortina

• Dimensões do dossel

• Aberturas de equipamentos

• Posições de roteamento de cabos

• Layout da plataforma auxiliar

• Acabamento de superfície

Para requisitos fora do padrão, consulte nosso recurso de produção de palco personalizado .

Que informações devem ser fornecidas para cotação?

Para uma torre FOH multinível semelhante, os clientes devem fornecer:

• Largura e profundidade necessárias

• Altura total necessária

• Número de níveis de trabalho

• Altura de cada plataforma de trabalho

• Número de operadores

• Equipamento de áudio, iluminação, vídeo ou câmera

• Dimensões e pesos dos equipamentos

• Direção de visualização necessária

• Requisitos de cortina/gabinete

• Requisitos de acesso

• Uso interno ou externo

• Local de instalação

• Condição do solo

• Quantidade necessária

• Desenho ou imagem de referência

Para aplicações externas, as condições do local e os requisitos de estabilização específicos do projeto também precisam ser confirmados antes que a configuração final seja determinada.

Nota técnica importante

Esta página do produto confirma a configuração física e o BOQ fornecido para esta torre FOH de 4m × 4m específica.

Não estabelece:

• Carga permitida da plataforma

• Número máximo de ocupantes

• Carga no telhado

• Resistência ao vento

• Requisito de lastro

• Requisito de ancoragem

• Fator de segurança

• Certificação de engenharia

• Conformidade com o código local

• Aprovação de engenharia

Em particular, os tubos relacionados ao lastro e as estruturas auxiliares listadas são componentes desta configuração. A sua presença não deve ser convertida numa recomendação universal de lastro ou fundação para outro projeto.

Perguntas frequentes

Qual é o tamanho desta torre de controle FOH?

A área principal é de aproximadamente 4m × 4m , com estrutura máxima e altura de telhado de aproximadamente 7m..

Por que isso é chamado de torre FOH em vez de cabine FOH?

A estrutura é alta e inclui vários níveis de trabalho com acesso interno, de modo que a torre de controle FOH multinível descreve o produto com mais precisão do que uma cabine de controle de nível único.

Qual é a altura do telhado?

O telhado de inclinação única vai de aproximadamente 6m no lado baixo até 7m no lado alto.

A torre completa é feita de Ringlock?

Não. A torre principal usa componentes Ringlock, enquanto o telhado e os componentes de suporte de cobertura relacionados usam membros de alumínio. É um produto híbrido Ringlock + alumínio.

As plataformas de trabalho estão incluídas?

Sim. O BOQ atual inclui 84 ​​pranchas de plataforma, duas pranchas de abertura e pranchas adicionais de plataforma base.

As escadas estão incluídas?

Sim. Duas escadas de alumínio resistentes estão incluídas nesta configuração.

O produto inclui cobertura contra intempéries?

Sim. O pacote atual inclui a lona do teto principal, lonas externas, duas cortinas laterais e uma cortina frontal/traseira.

As áreas de apoio externo estão incluídas?

Sim. Estabilizadores de canopy, vigas de canopy, membros de base auxiliares e componentes de plataforma relacionados estão listados no BOQ atual.

O número de níveis de FOH pode ser personalizado?

Sim. Os níveis da plataforma, a altura da torre, a disposição dos acessos e as áreas internas de trabalho podem ser modificados de acordo com as necessidades do operador e do equipamento.

O tubo de aço listado especifica o lastro necessário?

O BOQ inclui tubos e acessórios relacionados ao lastro de aço de 50×2mm, mas o requisito real de estabilização deve ser determinado de acordo com as condições finais de instalação.
