Parede modular do suporte da tela do diodo emissor de luz do Ringlock de 8x1x6m com páletes do diodo emissor de luz para concertos

A estrutura de suporte de tela LED modular DragonStage 8m × 1m × 6m foi projetada para aplicações temporárias de tela LED em concertos, festivais e produções de eventos ao vivo.

As dimensões gerais confirmadas são:

• Largura: 8m

• Profundidade: 1m

• Altura: 6m

A estrutura utiliza um sistema modular de tubos e contraventamentos composto por pilares verticais, tubos horizontais, contraventamentos diagonais e bases ajustáveis.

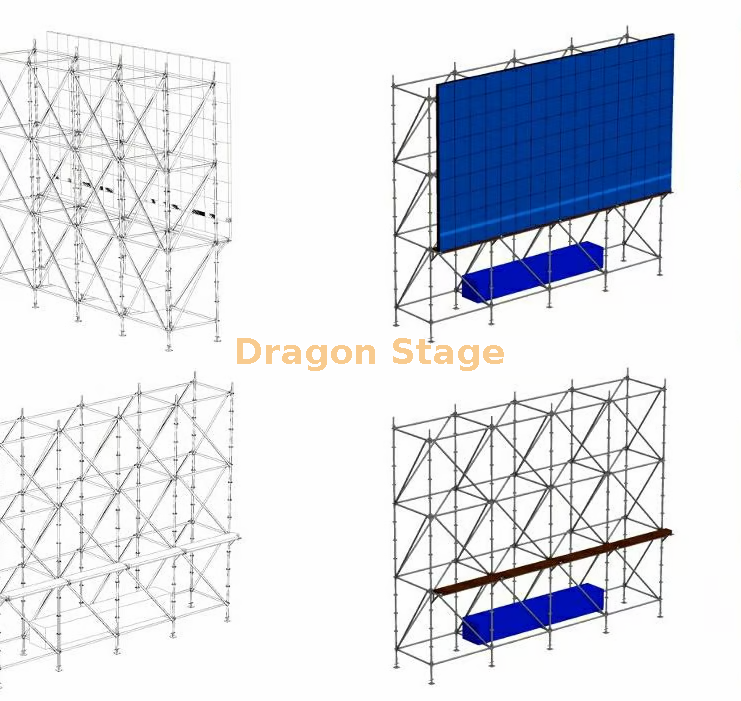

O desenho de referência mostra a tela de LED posicionada na parte frontal da estrutura, enquanto a estrutura traseira fornece o layout de suporte modular reforçado.

O pacote também inclui:

• 4 paletes de LED

• 5 suportes para paletes

Estes componentes fazem parte da plataforma inferior/disposição de suporte associada à instalação do LED.

Para outras estruturas modulares de suporte a eventos, consulte nosso Sistema de Estrutura Ringlock.

Especificações principais

Estrutura de suporte LED de 8 m de largura × 6 m de altura

A parede de suporte principal mede aproximadamente:

8m de largura x 6m de altura

com uma profundidade estrutural total de aproximadamente:

1m

Isso cria uma parede de suporte temporária relativamente estreita atrás do display LED, em vez de um palco profundo ou estrutura de torre.

O layout modular é particularmente útil quando o cliente precisa de uma parede de LED dedicada atrás ou ao lado de um palco sem construir uma estrutura circundante muito maior.

Para produtos de suporte de LED relacionados, consulte nossa linha LED Stage Truss .

Profundidade Estrutural de 1m

Uma das características importantes deste produto é a profundidade de 1m.

A estrutura não é uma única fileira plana de tubos verticais. Ele usa membros frontais e contraventamentos diagonais para formar uma estrutura de suporte tridimensional.

Isto permite que a parede de LED seja tratada como uma estrutura temporária separada, em vez de simplesmente fixar a tela em uma fileira vertical.

O arranjo estrutural final exato deverá seguir o desenho do projeto aprovado.

Sistema modular de pilares de 2m

O BOQ atual inclui:

Pilar LR1, 2m de comprimento — 30 peças

Esses pilares verticais formam os principais módulos de altura da estrutura.

O uso de componentes repetíveis de 2m permite que a estrutura seja montada a partir de peças modulares e desmontada após o evento para transporte e armazenamento.

A disposição vertical exata mostrada no desenho do produto deve ser seguida durante a instalação, em vez de assumir que todos os pilares são usados ​​em posições idênticas.

Tubos horizontais

A configuração atual usa dois comprimentos de tubo horizontal:

• Tubo Horizontal de 2m — 24 peças

• Tubo Horizontal de 1m — 28 peças

Esses membros conectam os pilares verticais em toda a estrutura e ajudam a criar os vãos modulares repetidos mostrados no desenho.

Comprimentos diferentes são usados ​​porque a estrutura contém ambos:

• baias horizontais mais largas

• conexões de frente para trás com 1 m de profundidade

Este é um exemplo prático de como um sistema modular utiliza um pequeno número de comprimentos repetidos de componentes para construir uma estrutura temporária muito maior.

Suporte Diagonal

O BOQ contém dois tamanhos de suporte diagonal:

• Tubo Diagonal LR3, 2,44m — 24 peças

• Tubo Diagonal LR3, 2,23m — 15 unid.

O desenho de referência mostra extensos contraventamentos diagonais na parede.

Estas travessas fazem parte do sistema de suporte temporário configurado e conectam os membros verticais e horizontais na estrutura completa.

Esta página do produto registra apenas o arranjo de suporte fornecido. Ele não converte a quantidade de contraventamento em uma classificação verificada de vento ou carga.

Bases Ajustáveis

O sistema inclui:

Base Ajustável LR4, H: 0,25m — 10 unid.

Estas bases são instaladas nas posições de apoio inferiores da estrutura modular.

Eles fornecem os pontos de conexão e ajuste inferiores exigidos por esta configuração específica.

A condição real do solo, a faixa de nivelamento, o método de ancoragem e os requisitos de estabilização devem ser confirmados de acordo com o local de instalação.

Paletes LED e suportes para paletes

O pacote de produtos atual também inclui:

• Palete LED – 4 peças

• Suporte de palete de suporte — 5 peças

O desenho mostra esses componentes na área frontal inferior, abaixo da tela de LED.

Eles fazem parte do arranjo de suporte de LED/plataforma de trabalho para este produto específico.

Como nenhuma classificação de carga separada ou função operacional exata foi fornecida, esta página não os descreve como uma plataforma de manutenção certificada nem atribui uma capacidade específica ao equipamento.

Se o cliente necessitar de uma plataforma dedicada de instalação ou manutenção, o uso e carregamento pretendidos deverão ser confirmados antes da produção.

peso da embalagem: 835kg

Volume de embalagem: 2CBM

Lista de quantidades

Uma estrutura temporária dedicada para telas de LED

Este produto não é um palco de concerto completo.

Seu trabalho é muito mais específico:

para fornecer uma estrutura modular de suporte temporário para uma tela de LED.

Isso significa que pode ser usado junto com um separado:

• palco principal

• treliça de telhado

• sistema de som

• sistema de iluminação

• estrutura de bastidores

sem exigir que a própria parede de LED se torne parte da estrutura principal do palco.

Isto o torna útil para produções de concertos onde a posição da tela LED precisa permanecer flexível.

Para aplicações mais amplas em palcos de concertos e produção ao vivo, consulte nossa página Evento de Concerto .

Aplicações Típicas

Esta parede de suporte LED de 8m × 1m × 6m pode ser usada para aplicações como:

• Telas de fundo LED para concertos

• Paredes LED para festivais

• Displays LED ao lado do palco

• Telas de vídeo de eventos ao vivo

• Paredes de exibição da cerimônia

• Exibições temporárias de eventos ao ar livre

• Instalações de LED para eventos corporativos

As dimensões reais e o peso da tela devem ser fornecidos antes da confirmação da estrutura final.

O que está incluído neste produto?

O pacote de produtos confirmado inclui:

pilares verticais
+
tubos horizontais
+
travessas diagonais
+
bases ajustáveis
​​+
paletes de LED
+
suportes de paletes de suporte

A tela LED em si não é incluída automaticamente, a menos que esteja especificamente listada na cotação.

Da mesma forma, gabinetes de LED, processadores, cabos, distribuição de energia, hardware de montagem de tela e outros equipamentos AV só devem ser considerados incluídos quando especificamente confirmados.

Fabricação Personalizada

A configuração de 8m × 1m × 6m é uma estrutura específica de suporte de LED.

DragonStage pode discutir outros requisitos, como:

• Largura total diferente

• Altura diferente

• Profundidade estrutural diferente

• Espaçamento diferente entre baias

• Quantidade diferente de paletes de LED

• Layouts de plataforma alternativos

• Diferentes dimensões de tela

• Diferentes interfaces de instalação

Para uma parede de suporte de LED personalizada, é útil fornecer as dimensões da tela de LED e o peso total da tela , em vez de apenas o tamanho da estrutura externa.

Que informações são necessárias para cotação?

Para uma estrutura de suporte de tela LED semelhante, forneça:

• Largura da tela LED

• Altura da tela LED

• Tamanho do gabinete de LED

• Número de gabinetes de LED

• Peso total da tela LED

• Largura necessária da estrutura

• Altura necessária da estrutura

• Uso interno ou externo

• Local de instalação

• Condição do solo

• Plataforma de trabalho/instalação necessária

• Método de fixação de tela

• Desenho do projeto ou imagem de referência

Esta informação permite que a configuração estrutural seja adaptada ao sistema LED real, em vez de selecionar uma parede de suporte apenas pelas suas dimensões globais.

Nota técnica importante

As informações confirmadas para este produto incluem:

• Largura total de 8m

• Profundidade total de 1m

• Altura total de 6m

• quantidades listadas de tubos modulares e suportes

• 10 bases ajustáveis

• 4 paletes de LED

• 5 suportes para paletes

A informação fornecida não estabelece:

• peso máximo da tela LED

• carga anexada permitida

• resistência ao vento

• exigência de lastro

• requisito de ancoragem

• requisito de fundação

• fator de segurança

• certificação estrutural

• aprovação de código local

• aprovação de engenharia

Esses requisitos dependem da tela LED real, do local de instalação, das condições do local e do design final do projeto.

Perguntas frequentes

Qual é o tamanho total desta estrutura de suporte da tela LED?
A estrutura mede aproximadamente 8m de largura x 1m de profundidade x 6m de altura.

Para que é usada principalmente a estrutura?
Ele foi projetado como uma parede de suporte modular temporária para telas LED de concertos e eventos.

A tela LED está incluída?
Não. Esta página do produto descreve a estrutura de suporte. A tela LED só está incluída se especificamente indicada no orçamento.

Qual a profundidade da estrutura?
A profundidade estrutural total é de aproximadamente 1m.

Quais membros verticais são usados?
O BOQ atual inclui 30 unidades de pilares LR1 de 2m.

Quantas bases ajustáveis ​​estão incluídas?
O sistema inclui 10 bases ajustáveis ​​LR4 , cada uma especificada com aproximadamente 0,25 m de altura.

Para que são utilizadas as paletes de LED?
Quatro paletes de LED e cinco suportes de paletes de suporte estão incluídos como parte do arranjo inferior de suporte de tela/plataforma mostrado na configuração do produto. Sua carga exata de trabalho e função final deverão ser confirmadas de acordo com o projeto.

O tamanho da estrutura pode ser personalizado?
Sim. Largura, altura, profundidade, layout do compartimento e disposição da plataforma podem ser personalizados de acordo com os requisitos da tela LED.

Que informações devo fornecer antes de fazer o pedido?
Forneça as dimensões da tela LED, peso total, layout do gabinete, local de instalação e se a estrutura será usada em ambientes internos ou externos.
