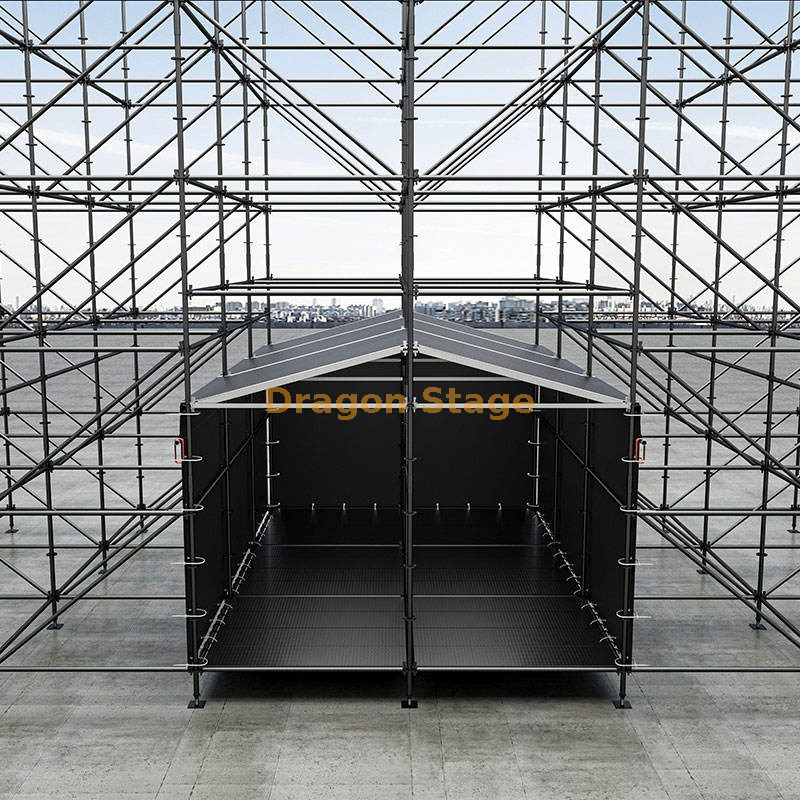

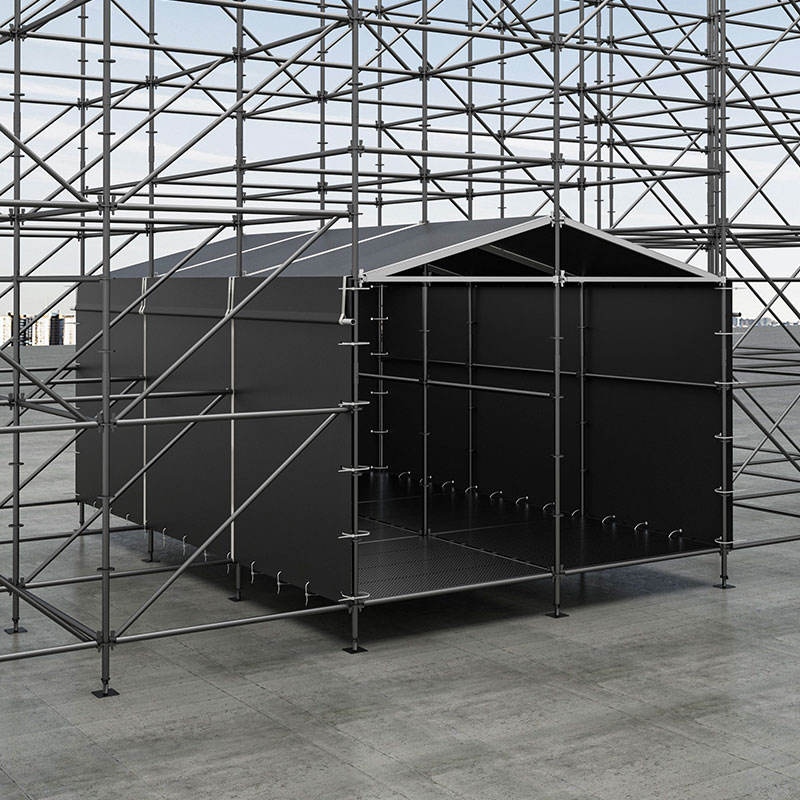

Cabine Ringlock FOH híbrida embutida de 4x6m com estrutura de telhado de alumínio para DJ e cabine de controle

A cabine FOH Ringlock híbrida integrada DragonStage 4m × 6m é um espaço de trabalho técnico fechado personalizado projetado para uso como cabine FOH integrada, cabine de DJ ou cabine de controle dentro de uma estrutura maior de suporte a eventos.

Ao contrário de uma torre FOH independente, este produto destina-se a funcionar como um módulo de cabine integrado . Ele fornece um espaço operacional protegido para equipe técnica, DJs ou equipamentos de controle, ao mesmo tempo em que permanece compatível com estruturas de eventos temporários maiores baseadas no sistema modular de estrutura Ringlock..

O tamanho de trabalho confirmado deste estande é:

• Largura: 4m

• Profundidade: 6m

• Altura lateral/gabinete: aprox. 2m

• Altura total do módulo integrado: aprox. 3m

O sistema de cobertura utiliza moldura de alumínio juntamente com cobertura de lona, ​​o que torna o produto uma estrutura híbrida Ringlock + alumínio.

Este tipo de cabine fechada é adequada para concertos, festivais, posições de controle de DJ, espaços técnicos de bastidores, cabines de comando temporárias e outros usos de produção de eventos onde é necessária uma área de trabalho fechada, mas modular.

Configuração integrada de cabine FOH / DJ

Este produto é diferente de uma torre de controle FOH multinível de alto nível.

Sua principal função é fornecer uma cabine operacional inferior, fechada e embutida, que pode ser posicionada dentro ou sob uma estrutura maior de suporte para eventos.

Os casos de uso típicos incluem:

• Controle técnico da frente da casa

• Cabine de DJ

• posição de controle de som

• posição de controle de iluminação

• cabine de controle de vídeo

• sala de controle dos bastidores

• cabine operacional de eventos temporários

Como o produto é relativamente longo, com 6 m de profundidade , ele oferece mais espaço de trabalho interno do que um estande pequeno e compacto. Ela pode acomodar equipamentos, circulação de pessoal e roteamento de cabos com mais facilidade do que uma cabine de 2m × 2m ou outro formato de cabine compacto.

Para aplicações de estrutura de eventos maiores, os clientes também podem navegar em nossas soluções para eventos de concertos .

Ringlock Híbrido + Estrutura de Alumínio

O conceito principal deste produto é uma construção híbrida.

A integração estrutural envolvente é baseada na lógica modular Ringlock, enquanto a parte do telhado utiliza um sistema de estrutura de alumínio dedicado..

Isto traz duas vantagens práticas:

1. O estande ainda pode caber em um fluxo de trabalho modular de estrutura de eventos.

2. O sistema de telhado pode usar elementos de alumínio mais leves e cobertura de lona em vez de um gabinete totalmente construído em aço.

Para produtos estruturais relacionados, você também pode visitar:

• Sistema de Estrutura Ringlock

• Treliça de alumínio

• Treliça de palco

Estrutura do telhado e cobertura contra intempéries

De acordo com o BOQ fornecido, o pacote de teto inclui:

• 8 peças de vigas de telhado de alumínio – 2,2361m

• 9 peças de vigas de ligação de telhado de alumínio – 2.0000m

• 3 peças de lonas de telhado – 11,9443 m² cada

• 2 peças de lonas triangulares – 1.0000 m² cada

Esta configuração cria um sistema de teto protegido contra intempéries sobre a área interna do estande.

A geometria do telhado mostrada na referência é adequada para um estande fechado compacto, mas como as notas de altura fornecidas contêm referências mistas, esta página registra o telhado como um telhado coberto com estrutura de alumínio para um módulo de estande embutido , com dimensões finais de fabricação para seguir o desenho aprovado.

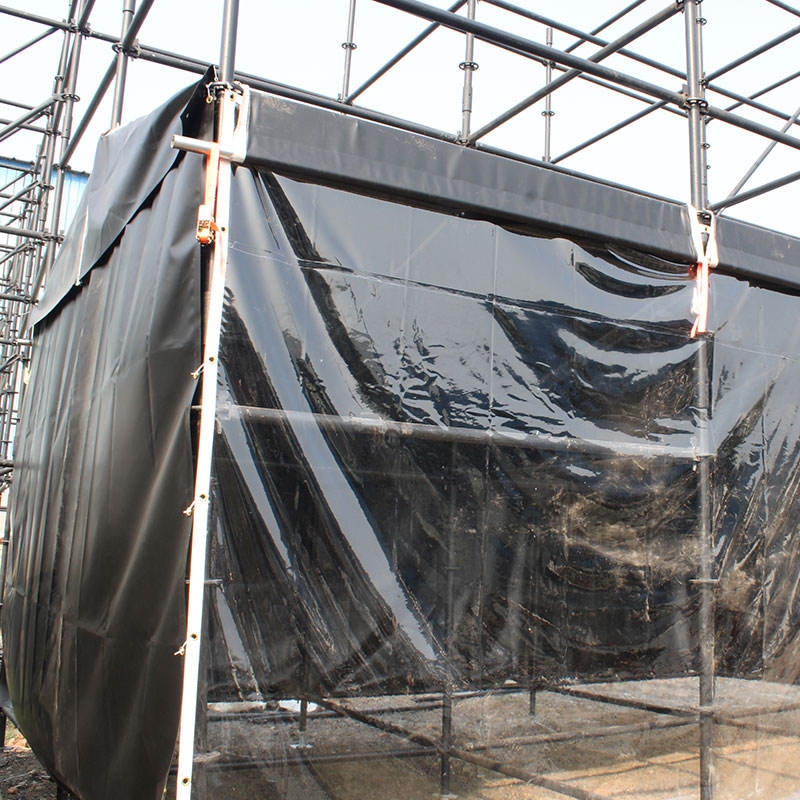

Sistema de cortina e gabinete

O pacote do gabinete inclui painéis de cortina laterais e finais:

• 2 cortinas laterais – 12.0000 m²

• Painel de cortina frontal/traseiro de 1 unidade – 8.0000 m²

Esses elementos de cortina ajudam a criar um ambiente operacional interno mais protegido para equipamentos e funcionários.

Dependendo do projeto, o estande pode ser configurado com:

• um lado mais aberto para acesso,

• um lado mais fechado para proteção do equipamento,

• uma abertura frontal para operação,

• ou uma abertura traseira para acesso de cabos e pessoal.

Como os layouts de FOH e DJ variam de projeto para projeto, a orientação final do gabinete deve ser confirmada antes da produção.

Plataforma de trabalho

O sistema de piso interno utiliza pranchas modulares.

De acordo com o BOQ atual, o estande inclui:

• 42 pranchas de plataforma – 0,2780m

Estas pranchas formam o piso de trabalho dentro da cabine de controle.

A página do produto registra apenas a configuração física do piso.
Nenhuma capacidade de carga específica da plataforma é reivindicada aqui, porque o cliente não forneceu um requisito de carga do equipamento verificado.

Ao solicitar cotação, os compradores devem fornecer informações como:

• tamanho do misturador,

• Tamanho do controlador de DJ,

• quantidade do operador,

• quantidade do console de controle,

• cremalheiras do equipamento,

• posições do monitor ou laptop.

Isso ajuda o DragonStage a preparar uma configuração final mais adequada.

Componentes Relacionados ao Lastro

O BOQ atual também inclui:

• 2 peças de tubos de lastro de aço 50×2mm com acessórios – 6.0000m

Eles fazem parte do pacote do produto fornecido.

No entanto, esta página não os converte em uma conclusão universal de engenharia sobre lastro, estabilidade ou resistência ao vento.
Os requisitos reais de estabilização dependem do local de instalação, das condições do solo e de toda a estrutura circundante.

Especificações principais

Peso da embalagem: 600 kg

Volume de embalagem: 2CBM

BOQ – Lista de Quantidades

Opções de fabricação personalizada

Esta cabine FOH embutida de 4m × 6m é apenas uma versão personalizada.

DragonStage pode personalizar:

• largura do estande

• profundidade do estande

• altura de trabalho interna

• estrutura do telhado

• layout de cortina

• abertura frontal/traseira

• Arranjo de equipamento DJ ou FOH

• aberturas de cabos

• direção de acesso do operador

• integração com uma estrutura Ringlock maior

• detalhes de cor e acabamento

Se você precisar de um palco, treliça, sistema de telhado ou estrutura de evento especial correspondente, você também pode verificar nossa página Produção de palco personalizado .

Que informações são necessárias para cotação?

Para uma cabine FOH ou DJ integrada semelhante, os clientes devem fornecer:

• largura e profundidade necessárias

• uso pretendido (FOH / DJ / cabine de controle)

• número de operadores

• layout do equipamento

• uso interno ou externo

• se é necessário um gabinete de cortina completo

• lado de acesso necessário

• requisitos de roteamento de cabos

• integração com uma estrutura maior ou não

• local de instalação

• quantidade necessária

• desenho ou imagem de referência, se disponível

Nota técnica importante

Esta página registra apenas a configuração do produto confirmado e BOQ .

Não estabelece :

• capacidade de carga da plataforma

• resistência ao vento

• exigência de lastro

• requisito de ancoragem

• carga no telhado

• certificação

• fator de segurança

• aprovação de engenharia

• conformidade com o código local

Se o produto for utilizado como parte de uma estrutura maior de suporte a eventos, a configuração final deverá ser revisada de acordo com os requisitos de todo o projeto.

Perguntas frequentes

Para que é utilizado principalmente este produto?

Este produto é usado principalmente como cabine FOH embutida, cabine de DJ ou cabine de controle temporária dentro de uma estrutura de evento maior.

É uma torre FOH independente?

Este produto é melhor descrito como um módulo de cabine fechado integrado , e não como uma torre FOH alta e independente.

Qual é o tamanho do estande?

A área útil confirmada é de 4m × 6m.

A estrutura é toda Ringlock?

Não. É um produto híbrido . O conceito de suporte é baseado em Ringlock, enquanto a cobertura utiliza um sistema de moldura de alumínio.

As cortinas estão incluídas?

Sim. O BOQ atual inclui cortinas laterais e um painel de cortina frontal/traseiro.

O piso está incluído?

Sim. A configuração atual inclui 42 pranchas de plataforma.

Pode ser usado como cabine de DJ?

Sim. Esta estrutura pode ser utilizada como cabine de DJ , cabine FOH ou cabine de controle de eventos dependendo do layout interno do equipamento.

As dimensões podem ser personalizadas?

Sim. DragonStage pode personalizar o tamanho, gabinete, disposição do telhado e método de integração de acordo com os requisitos do projeto.
