Treliça de alumínio conectada por parafuso de tubo redondo padrão BS400 com placas de conexão
Índice de desenho | Configuração | Comprimento |
|---|---|---|

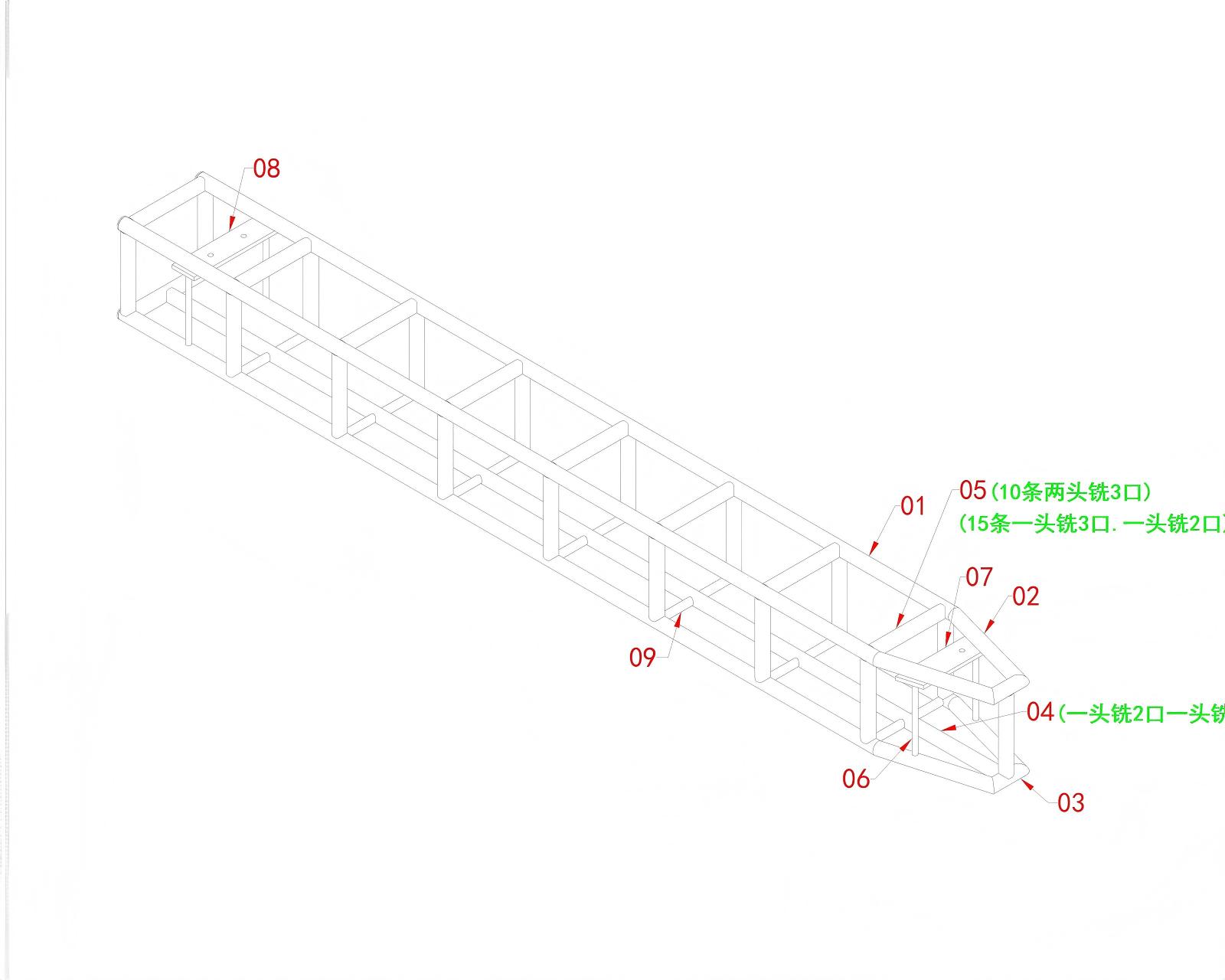

3462 | Treliça de iluminação conectada por parafuso quadrado BS400 com placas de conexão | 3,86m |

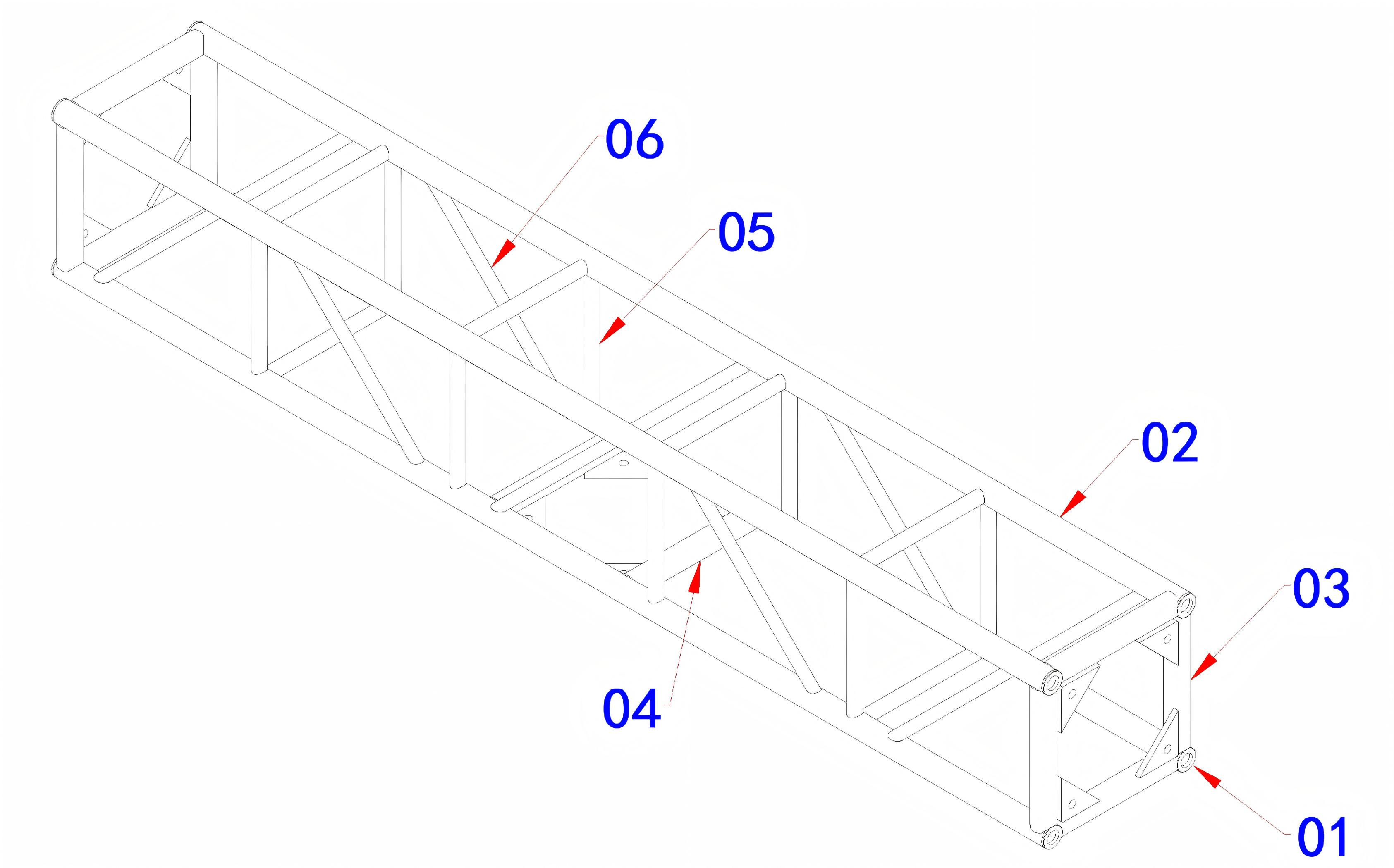

3692 | Seção de treliça conectada por parafuso padrão BS400 | 2,6 m |

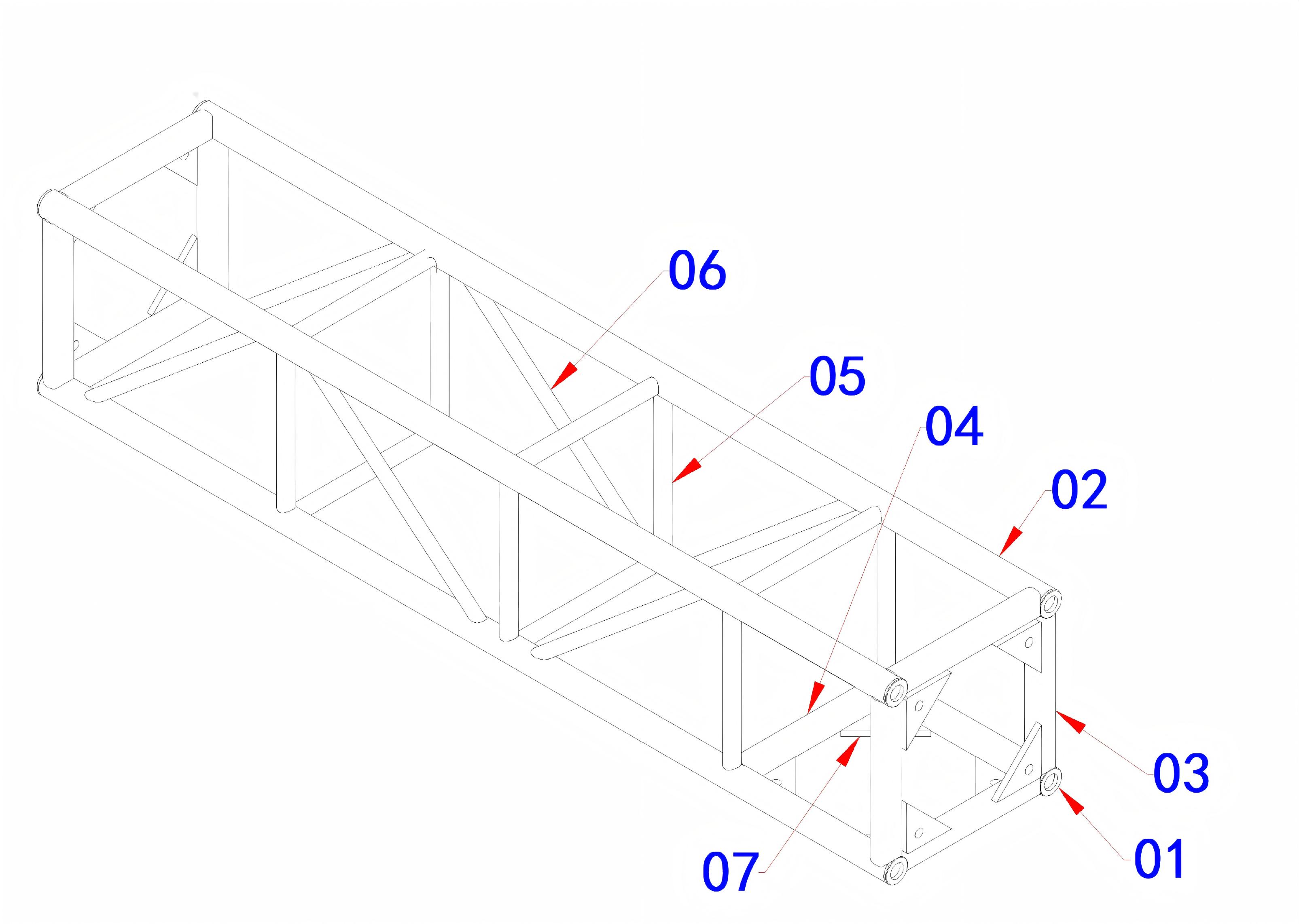

3718 | Seção de treliça conectada por parafuso padrão BS400 | 1,93m |
4004 | Seção de treliça conectada por parafuso de tubo redondo padrão BS400 | 1,1m |

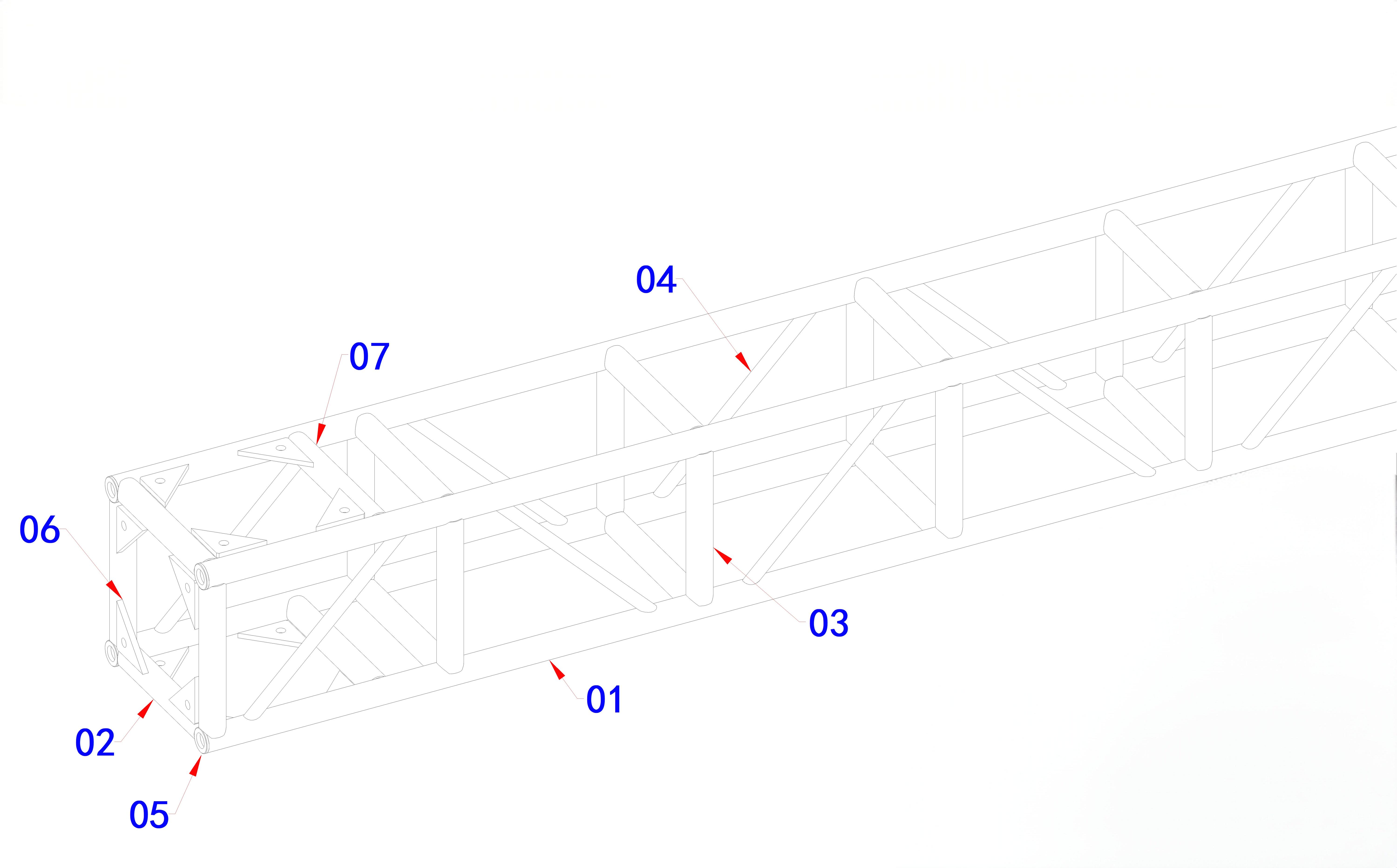

4200 | Treliça conectada por parafuso BS400 com estrutura de placa adicional | 3,1m |
Item | Detalhes |
|---|---|
Série de desenhos | Treliça de alumínio aparafusada de tubo redondo BS400 com placas de conexão |
Tipo de Estrutura | Componente estrutural de treliça de alumínio quadrada |
Aplicativo | Fardo de iluminação interno/estrutura mecânica da barra/estrutura personalizada do fardo |
Corte transversal | Largura 400 mm × Altura 400 mm |
Tubo principal | Tubo redondo de alumínio de 50 mm |
Faixa de comprimento | 1,1m - 3,86m |
Ambiente | Principalmente aplicação interna (bares, locais de entretenimento, estruturas de iluminação) |
Material | Liga de alumínio |
Sistema de Conexão | Conexão de parafuso com placas de conexão |
Tipo de desenho | Desenho CAD 2D |
Objetivo do projeto | Componentes estruturais para sistemas de iluminação de bares internos, estruturas de treliça mecânica e estruturas de alumínio personalizadas |
O sistema de treliça de alumínio aparafusado BS400 com placas de conexão foi projetado para estruturas de entretenimento internas, especialmente sistemas de iluminação de bares, estruturas de suporte mecânico e estruturas de eventos personalizadas.
O sistema adota um perfil de treliça quadrada de 400 mm × 400 mm com cordas principais de tubo redondo de alumínio de 50 mm . Placas de conexão de alumínio adicionais são integradas em algumas configurações para fornecer pontos de conexão flexíveis para estruturas personalizadas.
O design aparafusado permite que as seções da treliça sejam montadas, desmontadas e reutilizadas para diferentes aplicações.
O sistema BS400 utiliza conexões de parafusos mecânicos em vez de juntas de soldagem permanentes.
Vantagens:
Fácil instalação e desmontagem;
Adequado para estruturas customizadas;
Transporte e armazenamento convenientes;
Reutilizável para diferentes projetos.
Algumas configurações do BS400 incluem placas de alumínio adicionais.
As placas de conexão fornecem:
Pontos de fixação adicionais;
Conexões estruturais customizadas;
Melhor adaptabilidade para aplicações especiais;
Integração mais fácil com equipamentos mecânicos ou acessórios de iluminação.
Componente | Descrição |
|---|---|
Acordes Principais | Tubos redondos de alumínio de 50 mm formando a estrutura estrutural primária |
Membros Verticais | Suportes verticais mantendo a geometria da treliça |
Suporte Diagonal | Sistema de contraventamento triangular melhorando a estabilidade |
Placas de conexão | Placas de alumínio para ligações estruturais personalizadas |
Sistema de junta de parafuso | Sistema de conexão mecânica destacável |
Índice de desenho | Comprimento/Configuração | Tamanho da seção | Tubo principal | Tipo de conexão |
|---|---|---|---|---|
3462 | Treliça de iluminação quadrada com placas de conexão | 400 mm × 400 mm × 3860 mm | Tubo redondo de alumínio de 50 mm | Conexão de parafuso + placas |
3692 | Seção de treliça padrão BS400 | 400 mm × 400 mm × 2600 mm | Tubo redondo de alumínio de 50 mm | Conexão de parafuso |
3718 | Seção de treliça padrão BS400 | 400 mm × 400 mm × 1930 mm | Tubo redondo de alumínio de 50 mm | Conexão de parafuso |
4004 | Seção de treliça padrão BS400 | 400 mm × 400 mm × 1100 mm | Tubo redondo de alumínio de 50 mm | Conexão de parafuso |
4200 | Treliça BS400 com Estrutura de Placa Adicional | 400 mm × 400 mm × 3100 mm | Tubo redondo de alumínio de 50 mm | Conexão de parafuso + placas |
O sistema BS400 é adequado para:
Estruturas para iluminação de bares;
Estruturas de decoração de locais de entretenimento;
Estruturas de suporte para cabines de DJ;
Instalações de iluminação personalizadas.
Seu design modular permite que os designers criem diferentes formas e layouts de acordo com as necessidades do local.
Produtos relacionados:
Sistemas de treliça de iluminação
A estrutura aparafusada BS400 pode ser usada para:
Estruturas de suporte de equipamentos;
Estruturas de instalações mecânicas;
Esquadrias de alumínio personalizadas;
Estruturas de eventos especiais.
As placas de conexão permitem uma fixação mais fácil de componentes mecânicos.
As aplicações típicas incluem:
Decoração de eventos internos;
Estruturas expositivas;
Estruturas de exibição comercial;
Instalações de entretenimento.
Referência relacionada:
Produção de palco personalizada
O BS400 adota um sistema de treliça de alumínio aparafusado com placas de conexão opcionais.
Comparado com estruturas fixas soldadas, este método de conexão fornece:
Diferentes seções podem ser combinadas de acordo com os requisitos do projeto.
A estrutura pode ser desmontada e reaproveitada em diversos locais.
As placas de conexão permitem que requisitos especiais de montagem sejam integrados ao projeto.
Embora concebido principalmente para aplicações interiores, o desempenho estrutural final depende de:
Comprimento do vão;
Cargas aplicadas;
Peso do equipamento;
Configuração de conexão;
Método de instalação.
Para aplicações externas ou estruturas que transportam cargas pesadas, é necessária uma verificação adicional de engenharia.
Referência de engenharia relacionada:
A treliça de alumínio aparafusada BS400 pode ser combinada com:
Sistemas de treliças de iluminação;
Estruturas de Iluminação de Bares;
Esquadrias de Alumínio Personalizadas;
Componentes Estruturais do Evento;
Estruturas de Suporte Mecânico.
Categorias relacionadas:
Sistema de materiais de conexão
Sistemas de treliça personalizados
A treliça de alumínio BS400 é usada principalmente para estruturas de iluminação interna, estruturas mecânicas de barras, instalações de entretenimento e estruturas de alumínio personalizadas.
A treliça BS400 tem seção transversal quadrada de 400 mm × 400 mm e usa cordas principais de tubo redondo de alumínio de 50 mm.
Sim. A estrutura aparafusada e as placas de conexão opcionais tornam o BS400 adequado para estruturas customizadas de acordo com diferentes requisitos de instalação.
A treliça aparafusada pode ser desmontada, transportada e reutilizada com mais facilidade, tornando-a adequada para estruturas temporárias e instalações personalizadas.
O BS400 pode ser usado para algumas aplicações externas, mas as estruturas externas precisam de consideração adicional da carga do vento, das condições ambientais e do projeto estrutural geral.
Os desenhos mostrados representam projetos de treliça de alumínio conectada por parafusos padrão BS400.
As aplicações reais devem ser avaliadas de acordo com os requisitos do projeto, condições de carga e ambiente de instalação.
O sistema BS400 fornece uma solução estrutural flexível para sistemas de iluminação profissional, instalações de barras e estruturas de treliça de alumínio personalizadas.
