Peso da embalagem: 1700 kg
Volume de embalagem: 12.5cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 10,00 m de feixe (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 6pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| Viga de 6,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 5,00 m Pillar | 4 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| Cubo de feixe | Cubo 300x300 | 0pcs |
| Torre da estrutura | Bloco de manga de treliça parafuso s | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| Vito de 6,00 m | 1 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 5,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 2,20 m | 50 × 3,0 | BS300 × 300 | 4pcs |
| 5,20 m de escada treliça | 4 conjuntos | 3,00 m | 50 × 3,0 | BL30.300*50 | 4pcs |
| 2,00 m | 50 × 3,0 | BL30.300*50 | 0pcs |
| 2,20 m | 50 × 3,0 | BL30.300*50 | 4pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | BS300 × 300 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | BS300 × 300 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 8pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 126.16 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| 5,00 m de pilar de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| 2,00 m | 50 × 3,0 | BS300 × 300 | 2pcs |
| 1,00 m | 50 × 3,0 | BS300 × 300 | 0pcs |
| Torre das asas | Bloco de manga de treliça parafuso s | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção de dobradiça para parafuso, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |

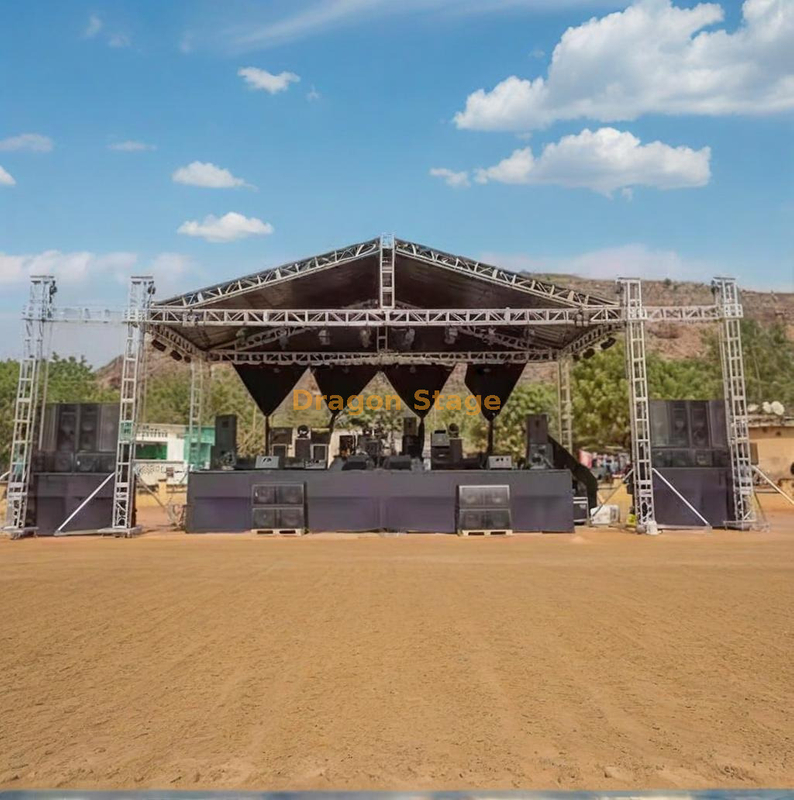

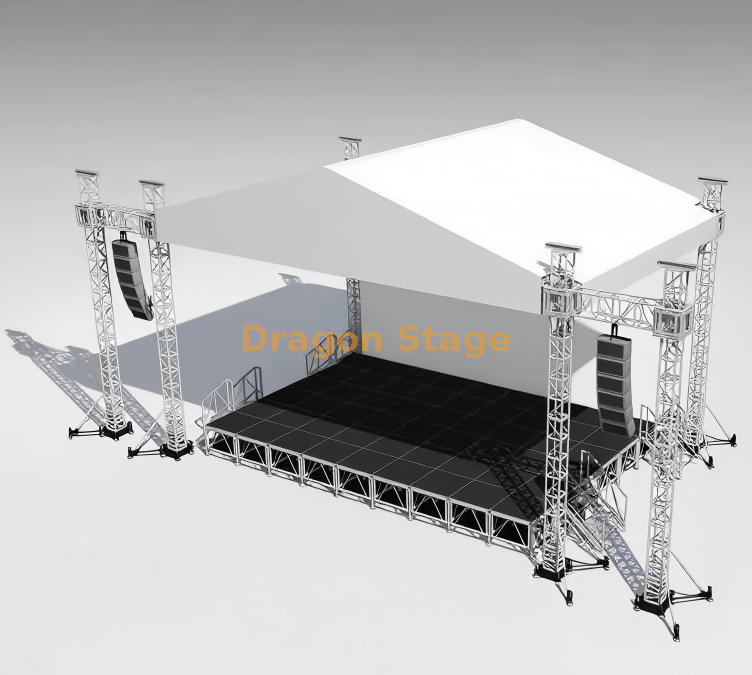

Palco de treliça de parafuso de alumínio: estrutura resistente para festival de música ao ar livre (10m x 6m x 6m)
Introdução: a espinha dorsal da sua produção ao ar livre
O Dragon Stage Aluminum Bolt Truss Stage oferece uma solução suspensa robusta e confiável, perfeita para eventos ao ar livre de médio porte. Projetado especificamente como um sistema de treliça para palco de concerto ao ar livre com 6 m de altura , esta estrutura fornece uma estrutura ideal medindo 10 m de comprimento x 6 m de largura x 6 m de altura . Utilizando o sistema de conexão de parafuso forte e seguro , esta estrutura de treliça é a escolha certa para designers de iluminação e gerentes de produção que priorizam a segurança e o desempenho de serviço pesado para qualquer aplicação em festivais de música ao ar livre .
Desafios e soluções para montagem de palco ao ar livre
Combinando Capacidade de Carga com Facilidade de Transporte
A principal preocupação para palcos de festivais ao ar livre é garantir uma grande extensão que possa suportar um peso substancial e ao mesmo tempo permanecer portátil.
A estrutura de treliça de suporte de solo com vão de 10m equilibra com sucesso essas demandas:
Estabilidade superior: O mecanismo de conexão de treliça de parafuso fornece maior rigidez e resistência ao cisalhamento em comparação com sistemas de torneira mais leves, tornando-o uma solução confiável de treliça de alumínio para serviços pesados para cargas suspensas complexas, como conjuntos de linhas e painéis de vídeo.
Dimensões otimizadas: A área de 10m x 6m é perfeitamente dimensionada para palcos principais em festivais de pequeno e médio porte, proporcionando ampla cobertura sem as complexidades logísticas de estruturas enormes. A altura de 6m garante excelente impacto visual e espaço necessário.
Projetado para eventos: é mais do que apenas uma moldura; é um sistema de estrutura de treliça de parafuso de alumínio profissional dedicado, completo com todos os blocos de canto, blocos de manga e placas de base necessários para uma montagem rápida e apoiada no solo.
Principais recursos e benefícios estruturais para gerentes de produção
Conexão de parafuso de alta resistência
A característica definidora deste sistema é a conexão Ao contrário dos sistemas de encaixe rápido, as treliças de parafuso são altamente favorecidas por sua durabilidade e desempenho de carga consistente sob estresse, essencial ao montar luminárias caras e equipamentos de áudio pesados. Isso garante um ambiente seguro e resistente a vibrações para sua produção. da treliça com parafuso de alumínio .
Componentes essenciais incluídos
A estrutura de treliça 10x6x6m é um pacote completo de sistema de suporte de solo. Inclui:
Pilares: Segmentos verticais de treliça projetados para 6m de altura.
Vigas: Treliça horizontal para 10m de largura e 6m de profundidade.
Componentes da Torre: Blocos de Manga e Secções Articuladas, cruciais para inclinar e levantar a secção do telhado com segurança.
Suportes de base: Grandes placas de base de alumínio e estabilizadores garantem que a estrutura mantenha a integridade contra forças externas.
Esta configuração é ideal para qualquer estágio de treliça portátil para locadoras que procuram um produto robusto.
Perguntas frequentes práticas para profissionais de palco
P: Qual é a principal vantagem de uma treliça para um festival de música?
R: Uma treliça de estágio de conexão por parafuso oferece capacidade de carga máxima superior e maior estabilidade, especialmente crucial para ambientes externos onde cargas de vento e pontos de suspensão de alta tensão (como telas de LED) são fatores importantes.
P: A estrutura inclui talhas de corrente ou mecanismos de elevação?
R: Normalmente, a própria estrutura de treliça (estrutura, blocos de canto e bases) é vendida separadamente do equipamento de elevação. Os clientes geralmente precisam fornecer ou adquirir talhas manuais certificadas ou talhas elétricas de corrente adaptadas aos requisitos específicos de elevação da treliça.
P: Este sistema é totalmente à prova de intempéries?
R: A treliça de liga de alumínio é naturalmente resistente à corrosão. Embora a estrutura seja construída para uso externo, o preço geralmente é apenas da moldura . Uma cobertura de telhado de PVC dedicada é recomendada e geralmente adquirida separadamente para fornecer proteção contra intempéries para o equipamento abaixo.
P: Este quadro de 10x6m pode ser expandido posteriormente?
R: Sim, um dos principais benefícios de uma estrutura de treliça de evento padrão da série 300 mm é sua modularidade. Você pode adquirir segmentos de adicionais treliça de parafuso quadrado de alumínio e blocos de canto para expandir o comprimento ou adicionar asas sólidas no futuro.
