Projeto de treliça de alumínio conectado por parafuso de tubo quadrado 3245/3274-BS200 para estrutura de exibição de exposição
Referência de arquivo de desenho
Índice de desenho
3245/3274
Arquivos de desenho relacionados

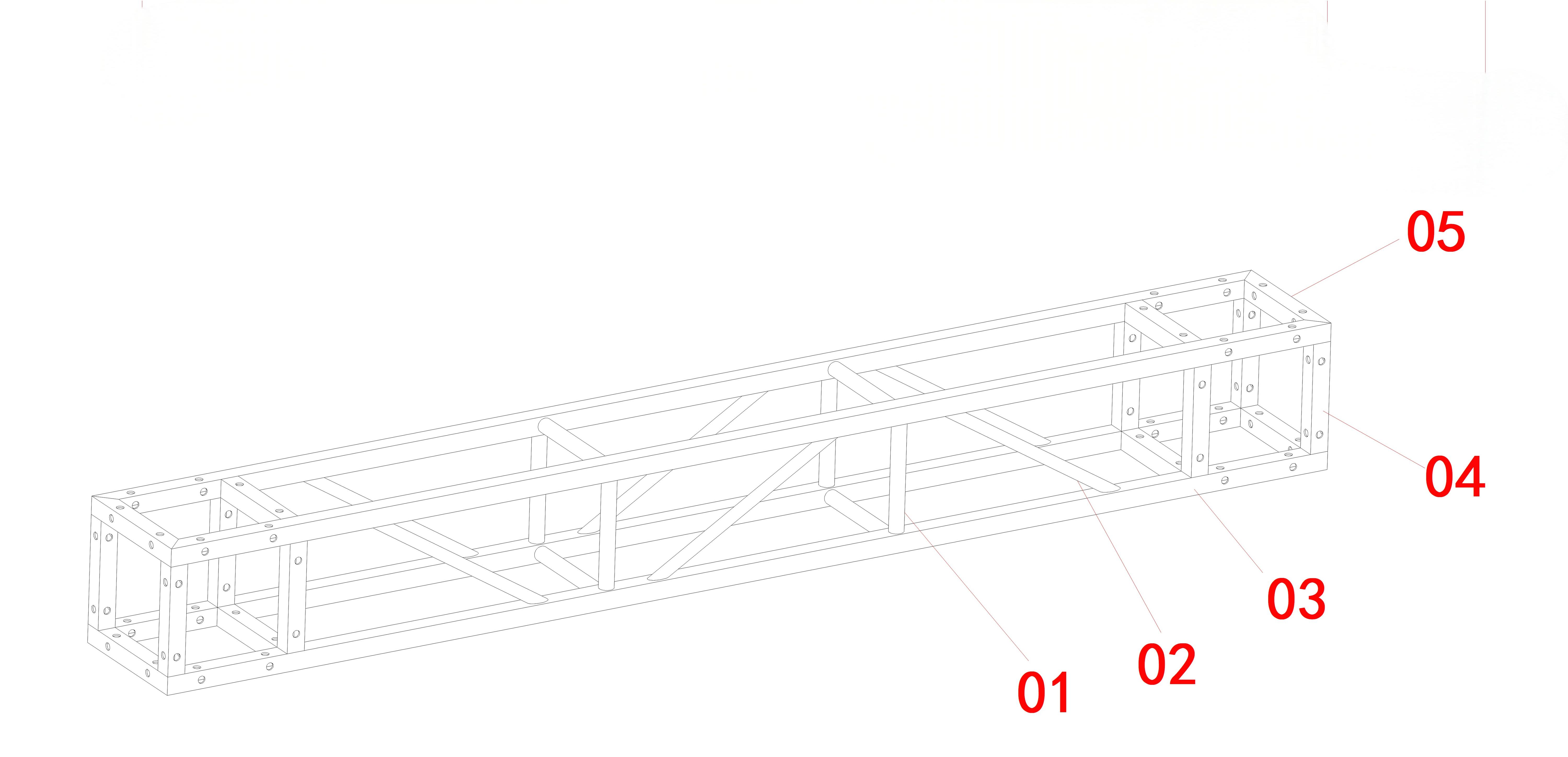

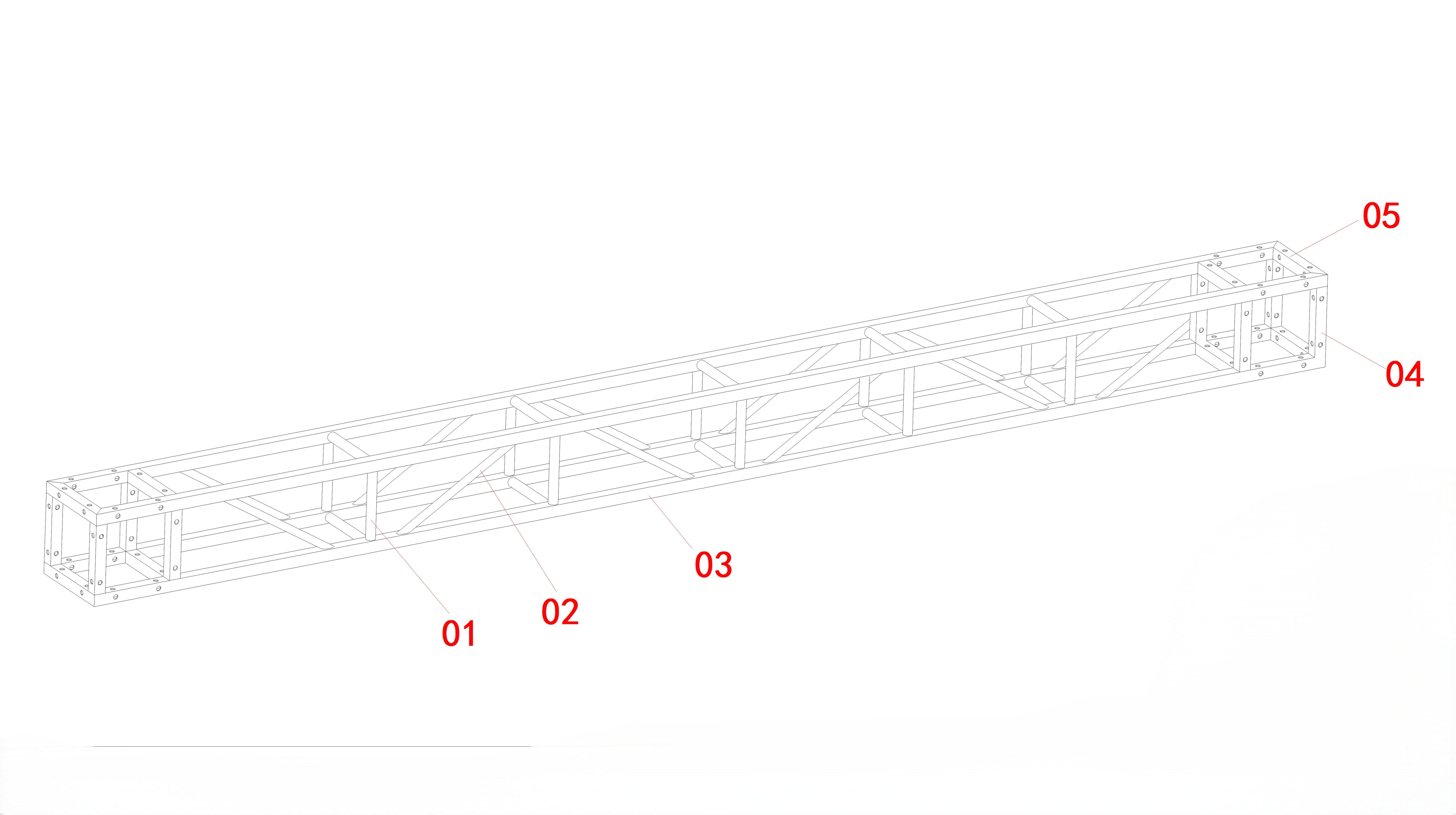

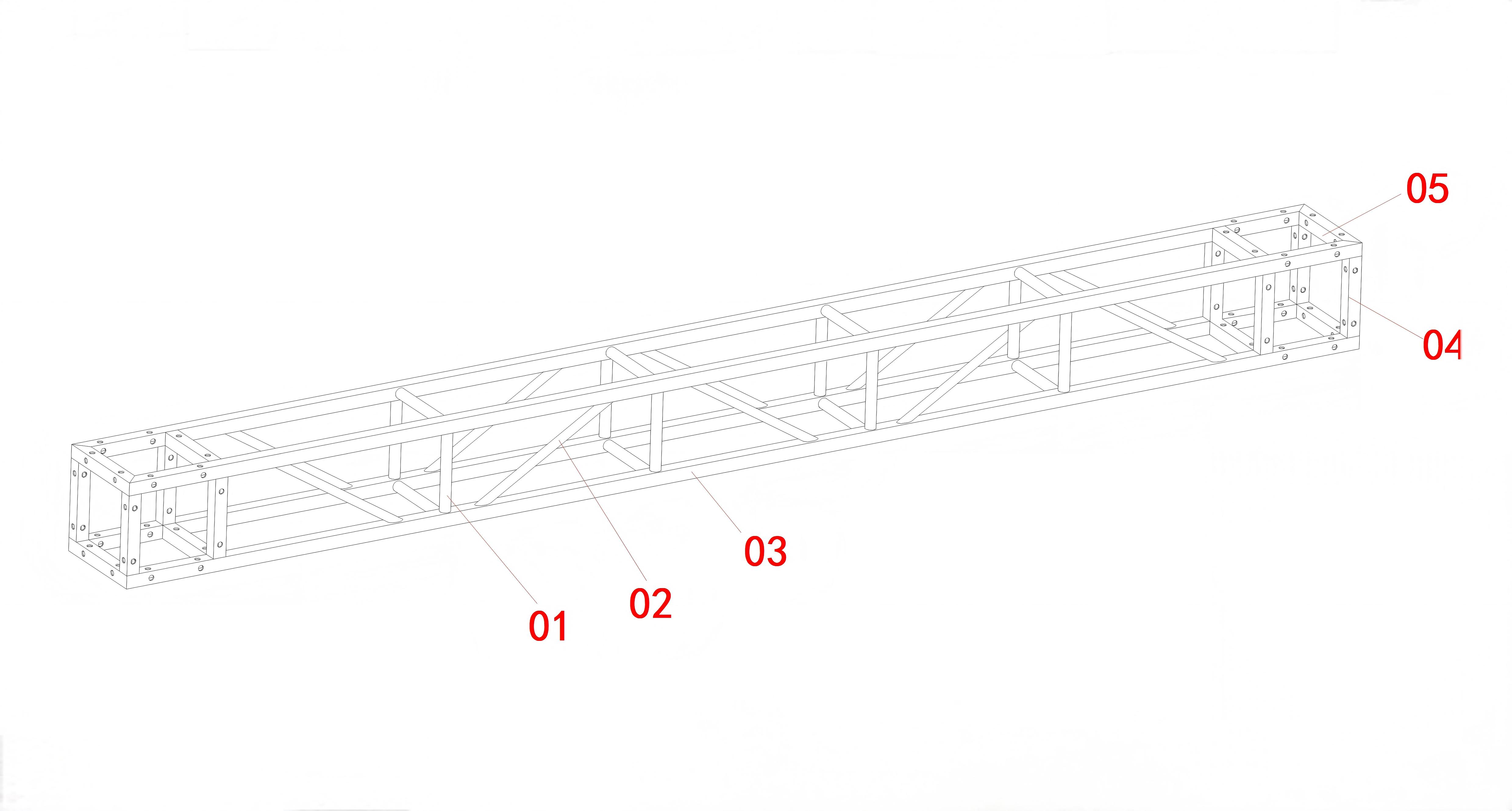

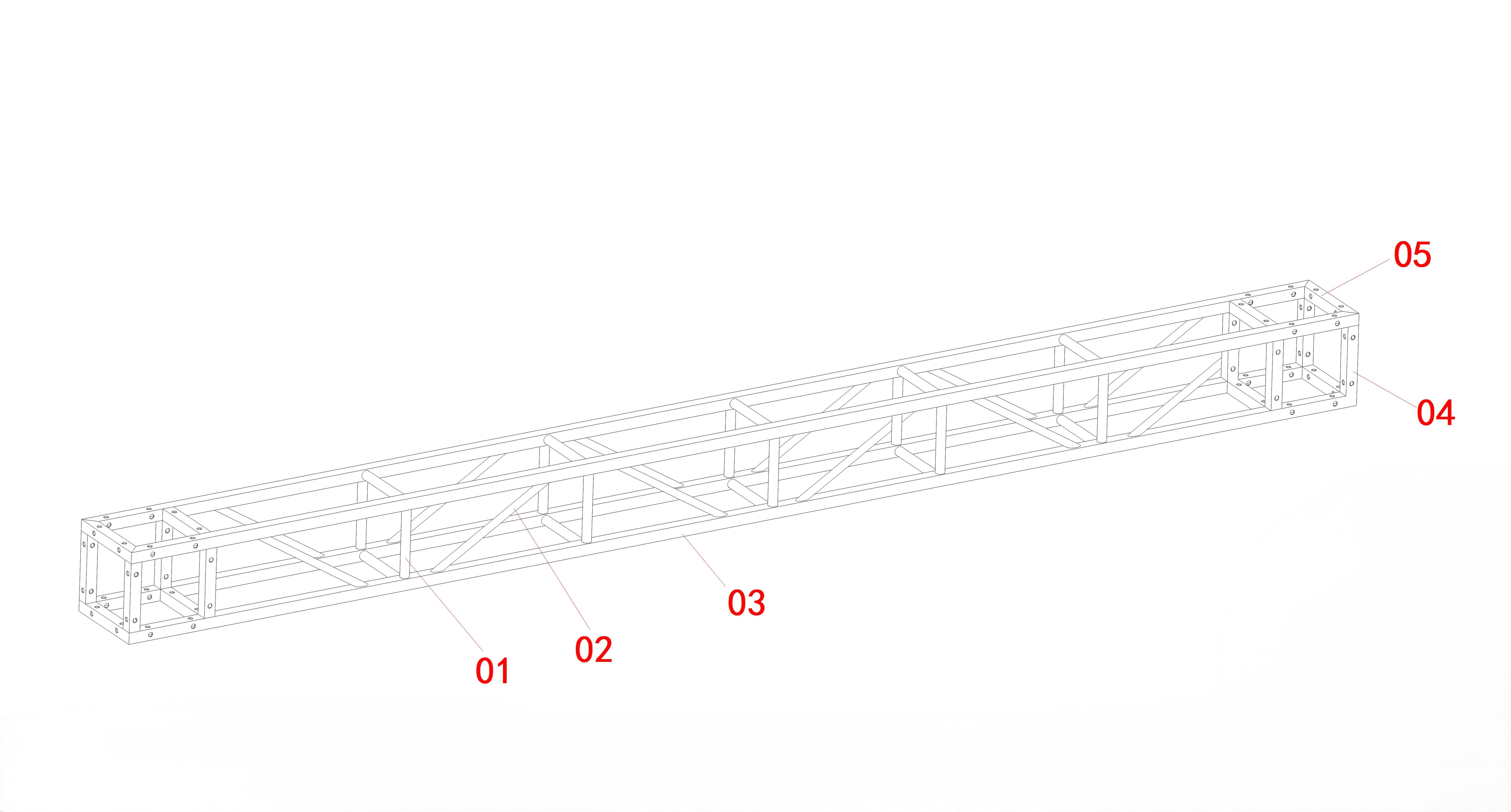

Treliça de parafuso de tubo quadrado 3245-200 (1,7m).jpg 3245-BS20(2,4m).jpg 3245-BS20(2,9m).jpg Treliça de parafuso de tubo quadrado 3274-200 (1,7m).jpg 3274-BS20(2,8m).jpg
Os desenhos acima representam diferentes configurações de comprimento do projeto de treliça de alumínio aparafusada de tubo quadrado BS200 desenvolvido para exibições de exposições, fundos de publicidade e pequenas estruturas de eventos.
Os índices de desenhos são usados como referências para localizar desenhos CAD e registros de produção relacionados.
Informações de desenho
Item
Detalhes
Índice de desenho
3245/3274
Série de desenhos
Treliça conectada por parafuso de tubo quadrado BS200
Tipo de Estrutura
Componente de treliça de alumínio de comprimento personalizado
Aplicativo
Estrutura de exibição de exposição/estrutura de fundo de pequenos eventos
Corte transversal
Largura 200 mm × Altura 200 mm
Tubo principal
Tubo quadrado de 100 mm × 100 mm
Comprimentos disponíveis
1,7m / 2,4m / 2,8m / 2,9m
Ambiente
Aplicações internas e externas
Material
Liga de alumínio
Sistema de Conexão
Conexão de parafuso
Tipo de desenho
Desenho CAD 2D
Objetivo do projeto
Componente de estrutura de plano de fundo de publicidade
3245/3274-BS200 Projeto de treliça de parafuso de alumínio para estruturas de exibição de exposições
Introdução
Este arquivo de desenhos apresenta o componente de treliça de alumínio conectado por parafuso de tubo quadrado 3245/3274-BS200 desenvolvido para displays de exposições, fundos publicitários e estruturas de pequenos eventos.
O desenho está indexado nas referências 3245 e 3274 , e os arquivos de desenho relacionados incluem diferentes configurações de comprimento fabricadas de acordo com o mesmo conceito estrutural.
A série BS200 adota uma estrutura de tubo quadrado conectada por parafuso, fornecendo uma solução leve e modular para aplicações onde são necessárias montagem rápida, eficiência de transporte e configuração flexível.
Ao fornecer comprimentos diferentes, incluindo 1,7m, 2,4m, 2,8m e 2,9m , a mesma série de treliça pode ser adaptada a diferentes tamanhos de exibição e requisitos de estrutura de fundo.
Visão geral do projeto
O 3245/3274-BS200 adota uma estrutura modular conectada por parafusos usando tubos quadrados de alumínio.
Em comparação com estruturas soldadas fixas, os componentes de treliça conectados por parafusos oferecem vantagens em:
Eficiência de transporte;
Conveniência de armazenamento;
Montagem flexível;
Configurações reutilizáveis.
O design do tubo quadrado proporciona uma aparência limpa e é comumente usado para estruturas de exposições, fundos publicitários e estruturas decorativas para eventos.
O método de conexão é um fator importante na seleção de componentes estruturais temporários. Diferentes sistemas de conexão, como conexão de ponta, conexão de parafuso e conexão de placa, são selecionados de acordo com os requisitos da aplicação.
Mais informações sobre métodos de conexão de treliça podem ser encontradas em:
Para estruturas de exposições e pequenos eventos, os componentes individuais da treliça são apenas uma parte da estrutura completa.
A configuração final depende de:
Dimensões gerais da estrutura;
Requisitos de exibição;
Método de instalação;
Ambiente interno ou externo;
Acessórios e conexões adicionais.
A seleção do material também afeta o desempenho estrutural e a aparência. A liga de alumínio é amplamente utilizada para estruturas de exibição temporária devido às suas características de leveza, resistência à corrosão e aparência de superfície limpa.
Para futuras aplicações de compras, este arquivo de desenhos pode ser conectado com:
Treliça de alumínio do parafuso BS200
Possíveis configurações de produto:
BS200 × 1,7m
BS200 × 2,4m
BS200 × 2,8m
BS200 × 2,9m
O arquivo de desenhos demonstra a capacidade de design personalizado do Dragon Stage, enquanto as páginas dos produtos fornecem informações e especificações de compra.
Perguntas frequentes
1. Para que é usada principalmente a treliça de alumínio BS200?
O BS200 foi projetado principalmente para displays de exposição, fundos publicitários e pequenas estruturas de eventos onde são necessárias montagens leves e modulares.
2. Por que diferentes comprimentos de BS200 estão incluídos em um arquivo de design?
Porque esses desenhos pertencem à mesma série estrutural e utilizam o mesmo conceito de projeto. Diferentes comprimentos são desenvolvidos de acordo com diferentes requisitos de exibição e estrutura.
3. Os comprimentos da treliça BS200 podem ser personalizados?
Sim. O comprimento pode ser personalizado de acordo com as dimensões do projeto, requisitos estruturais e condições de instalação.
4. Qual é a diferença entre BS200 e treliça de iluminação padrão?
O BS200 concentra-se em estruturas de exibição e estruturas de fundo, enquanto os sistemas de treliça de iluminação padrão são geralmente projetados para suspensão de iluminação e suporte de equipamentos de eventos.
5. A Dragon Stage pode fornecer soluções completas de estrutura de exposição?
Sim. A Dragon Stage pode fornecer soluções personalizadas, incluindo layout estrutural, seleção de componentes e suporte de fabricação.
Aviso de projeto
Os desenhos mostrados neste arquivo são fornecidos para fins de referência para demonstrar a capacidade de design personalizado do Dragon Stage.
O projeto estrutural final deve ser confirmado de acordo com os requisitos reais do projeto, condições de carga, ambiente de instalação e requisitos de segurança aplicáveis.
