Peso da embalagem: 2000kg
Volume de embalagem: 20cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 10,00 m de feixe (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 6pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 8,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 7,00 m Pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 8pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| Cubo de feixe | Cube 400x400 | 0pcs |
| Torre da estrutura | Bloco de manga de treliça parafuso s | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | 1,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 8,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 1pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 5,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 2,20 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| 5,20 m de escada treliça | 6 conjuntos | 3,00 m | 50 × 3,0 | BL30.300*50 | 6pcs |
| 2,00 m | 50 × 3,0 | BL30.300*50 | 0pcs |
| 2,20 m | 50 × 3,0 | BL30.300*50 | 6pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | BS400 × 400 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | BS400 × 400 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 12pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 151.76 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 4 4,00 m de viga | 2 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 7,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | BS400 × 400 | 4pcs |
| 2,00 m | 50 × 3,0 | BS400 × 400 | 0pcs |
| 1,00 m | 50 × 3,0 | BS400 × 400 | 2pcs |
| Torre das asas | Bloco de manga de treliça parafuso s | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção de dobradiça para parafuso, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |

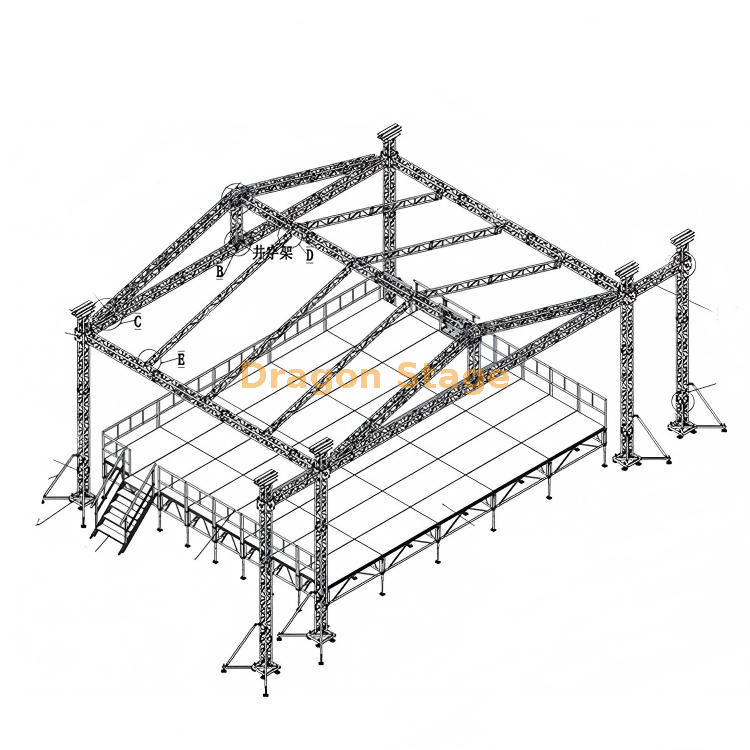

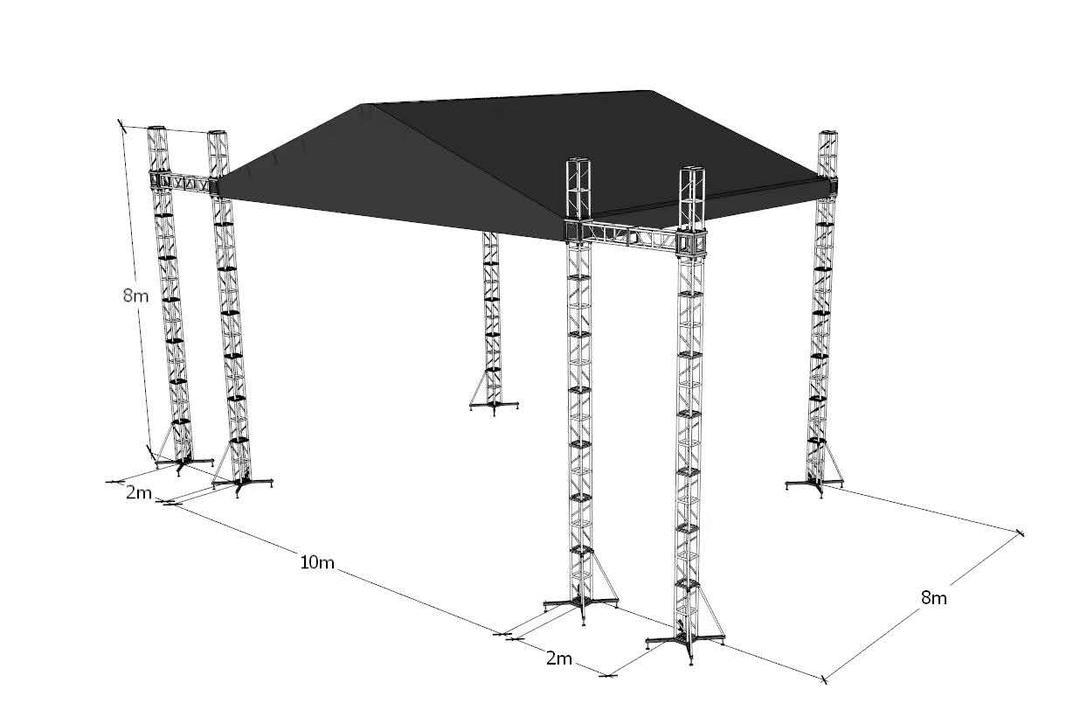

Sistema profissional de treliça de parafuso de telhado arqueado 10x8x8m com asas de áudio de 4m4
1. Introdução
A produção moderna de festivais requer uma combinação de elegância estética e desempenho de alta carga. O sistema de telhado arqueado DragonStage 10x8x8m 400mm Bolt Truss foi projetado para fornecer uma presença imponente para concertos ao ar livre de média a grande escala. Apresentando um vão frontal de 10 metros e asas laterais integradas de 4 metros , este sistema oferece uma largura total de aparelhamento de 18 metros, proporcionando amplo espaço para projetos de iluminação grandiosos e projeção sonora expansiva. Para empreiteiros de eventos, esta arquitetura de telhado triangular/arqueado proporciona uma aparência clássica de “grande palco”, mantendo a rigidez estrutural necessária para produções itinerantes de alta fidelidade.
2. Desafios da indústria e soluções profissionais
Um dos desafios mais significativos no equipamento externo é manter o equilíbrio estrutural ao pendurar equipamentos de áudio pesados fora dos pilares principais. Os sistemas tradicionais geralmente exigem cabeamento complexo para compensar a vantagem dos line arrays. Além disso, o acúmulo de água em grandes coberturas continua sendo um risco primário à segurança durante condições climáticas adversas.
O DragonStage resolve esses problemas por meio de um sistema especializado de torre e asa para serviços pesados . Ao utilizar parafusos de 400x400mm tanto para a estrutura principal como para as asas, o sistema atinge um maior momento de inércia, resistindo ao torque de grupos de alto-falantes pesados. O design do telhado triangular arqueado garante que a água da chuva seja naturalmente eliminada do centro do palco, protegendo a iluminação e os estoques de som de milhões de dólares. A inclusão de seis guinchos manuais de 2 toneladas (quatro para o teto principal e dois para as alas) permite uma elevação de 'apoio no solo' sincronizada, garantindo a segurança da tripulação ao minimizar o trabalho realizado em altura (Fonte: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Principais recursos e benefícios operacionais
A treliça de telhado arqueada de 10x8x8m é um espaço de trabalho de alto desempenho projetado para diretores técnicos que exigem versatilidade.
Estrutura robusta de treliça de parafuso de 400 mm
O esqueleto deste sistema é construído a partir de uma treliça de parafuso quadrado premium de 400x400mm. 5 Este perfil é amplamente reconhecido na indústria pela sua excepcional capacidade de carga em vãos livres. Os tubos principais de 50x3,0mm fornecem a integridade estrutural necessária para suportar não apenas a cobertura do telhado, mas também as cargas dinâmicas dos faróis móveis e dos cenários de LED. Essa modularidade garante que a estrutura continue sendo um ativo confiável de longo prazo para profissionais de turismo (Fonte: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
Asas de projeção sonora integradas de 4m
A característica marcante deste sistema são as asas duplas de 4m. 6 Estas asas não são meros apêndices; eles são estruturalmente integrados ao sistema de pilares com suas próprias torres e blocos de manga dedicados. Isso permite que os engenheiros de áudio pendurem clusters de line array profissionais a uma altura de 8 metros, eliminando obstruções do palco e proporcionando cobertura acústica superior para o público. Esta configuração é essencial para manter linhas de visão profissionais e qualidade de áudio de alto decibel (Fonte: https://www.dragontruss.com/Speaker-Truss-pl3352133.html ).
Design de dossel arqueado pronto para o clima
A segurança em ambientes externos é fundamental. O telhado triangular/arqueado proporciona um declive acentuado para uma drenagem eficaz. Combinado com uma cobertura de PVC de alta tensão e retardante de chamas, o sistema foi projetado para suportar condições externas padrão de vento e chuva. Cada furo de solda e parafuso segue os padrões internacionais de aparelhamento, e o sistema é totalmente suportado pelos processos de fabricação verificados pela TUV da DragonStage, garantindo a conformidade com os regulamentos de segurança globais (Fonte: https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. Perguntas frequentes práticas para profissionais de palco
| Pergunta | Responder |
| P: Qual é o peso total de envio do kit? | O peso total da embalagem é de aproximadamente 2.000 kg, exigindo cerca de 20cbm de volume de remessa. |
| P: As asas de 4m podem ser usadas para pendurar telas de LED? | Sim, desde que o peso permaneça dentro dos limites de segurança calculados para as torres laterais. |
| P: A cobertura de PVC está disponível em cores diferentes? | Azul é padrão, mas oferecemos opções de cores e marcas personalizadas para se adequar ao tema do seu festival. |
| P: O sistema inclui o hardware de aparelhamento necessário? | Sim, o pacote inclui um conjunto completo de acopladores cônicos, clipes de segurança, pinos e lingas de fibra. |
5. Forte apelo à ação (CTA)
Garanta que sua próxima produção em grande escala seja construída sobre uma base de engenharia profissional e segurança certificada. Confie no DragonStage para oferecer a escala que seu público espera.
Entre em contato com a equipe de engenharia da DragonStage hoje mesmo para obter um orçamento técnico abrangente ou baixe as tabelas de suporte de carga para o sistema de telhado arqueado de 10x8x8m.
