Ao assistir a um concerto em um grande estádio, a maioria das pessoas se concentra no palco principal. No entanto, se você olhar mais longe na área de audiência, muitas vezes notará várias torres altas suportando alto-falantes line array adicionais.
Muitas pessoas presumem que essas torres simplesmente tornam o show mais barulhento.
Na realidade, esse não é o seu objetivo principal.
As torres de alto-falantes de retransmissão existem porque mesmo o sistema de som do palco principal mais potente não consegue fornecer áudio consistente e de alta qualidade em um estádio inteiro. Sem eles, os espectadores sentados longe do palco experimentariam níveis sonoros mais baixos, menor inteligibilidade da fala e um atraso perceptível entre o que vêem e o que ouvem.
Durante a construção do Festival de Música Guangzhou Pearl Beer Festival de 2026, observamos em detalhes uma dessas torres de alto-falantes retransmissoras. Sua configuração estrutural revela como a engenharia de eventos temporários equilibra acústica, estabilidade estrutural, eficiência de transporte e segurança de instalação.
A torre de alto-falante de retransmissão observada durante este projeto apresentava várias características distintivas:
Aproximadamente 20 metros de altura total
Base em aço preto e seção superior em aço preto
Mastro de treliça conectado por pino de alumínio para serviços pesados
Oito travessas diagonais que se estendem da base ao mastro principal
Quatro grandes tanques de água posicionados simetricamente ao redor da base
Cabos de sustentação que se estendem da seção superior até cada tanque de água
Estabilizadores de aço estendidos aparafusados à estrutura da base primária
Vários pés niveladores ajustáveis sob a base de aço
Embora estas características possam parecer não relacionadas, cada uma contribui para o desempenho estrutural da torre.
Muitas pessoas presumem que a simples instalação de alto-falantes maiores no palco principal resolveria o problema.
Infelizmente, o som não se comporta dessa maneira.
À medida que o som viaja pelo ar, as altas frequências perdem energia muito mais rapidamente do que as baixas frequências. Em longas distâncias, a música torna-se gradualmente menos detalhada e a fala torna-se mais difícil de compreender.
Além disso, o som leva tempo para viajar.
Os membros do público que estão perto do palco ouvem o sistema de alto-falantes principal quase imediatamente.
Espectadores a centenas de metros de distância ouvem o mesmo som visivelmente mais tarde.
Um moderno sistema de alto-falantes Line Array foi projetado para projetar o som com eficiência em longas distâncias, mas nenhum conjunto de alto-falantes pode manter a mesma qualidade de som em um estádio inteiro.
É por isso que grandes produções de concertos introduzem torres de alto-falantes para reforçar áreas de audiência distantes.
A palavra “relé” é importante.
Estas torres não são instaladas para aumentar o volume.
Em vez disso, eles reproduzem o mesmo material do programa em locais cuidadosamente calculados , permitindo que o público mais distante do palco ouça o som que chega quase no mesmo momento que o som do sistema principal.
Essa abordagem cria uma experiência auditiva muito mais uniforme em todo o local.
O processamento de atraso moderno garante que cada alto-falante de relé funcione em conjunto com o sistema principal, em vez de competir contra ele.
As torres de retransmissão tornam-se, portanto, uma parte essencial do design geral do Stage Sound , em vez de sistemas de som independentes.
A torre de retransmissão observada tinha cerca de 20 metros de altura.
Embora a altura exata do projeto dependa do local, diversas considerações de engenharia influenciam essa decisão.
Uma posição mais alta do alto-falante permite que o som percorra o público em vez de ser absorvido por milhares de pessoas que estão entre a torre e a área de audição.
A altura adicional também melhora a uniformidade da cobertura e reduz o sombreamento acústico.
Ao mesmo tempo, o aumento da altura também aumenta a carga do vento e as exigências estruturais.
A altura final da torre representa, portanto, um equilíbrio entre desempenho acústico e segurança estrutural.
Um dos aspectos mais interessantes deste projeto não foram os alto-falantes em si, mas as decisões de engenharia por trás da estrutura de suporte.
Cada componente visível parecia servir a um propósito específico.
O conjunto de alto-falantes estava suspenso em uma seção superior de aço preto.
Comparado com o alumínio, o aço proporciona maior rigidez e melhor resistência a cargas suspensas concentradas.
O uso de aço nesta área ajuda a reduzir a deformação local onde o equipamento do alto-falante se conecta à estrutura.
Em vez de construir a torre inteira em aço, o mastro vertical principal consistia em treliças de alumínio resistentes conectadas por pinos.
Isto reduz significativamente o peso do transporte e permite uma montagem manual mais rápida no local.
A utilização de alumínio para a maior secção estrutural melhora a eficiência da instalação sem sacrificar a capacidade estrutural necessária.
Esta combinação de aço e alumínio demonstra uma compensação prática de engenharia, em vez de uma preferência por um material em detrimento de outro. Princípios semelhantes de seleção de materiais também podem ser encontrados em muitos projetos de sistemas de treliças usados para estruturas de eventos temporários.
O mastro de alumínio foi conectado à base de aço por oito travessas diagonais.
Em vez de suportar cargas verticais, estas travessas pareciam melhorar a rigidez geral, reduzindo o movimento lateral e a deformação torcional.
Estruturas externas temporárias estão sujeitas não apenas à gravidade, mas também às forças induzidas pelo vento.
Aumentar o número de barras diagonais ajuda a distribuir essas forças por toda a estrutura.

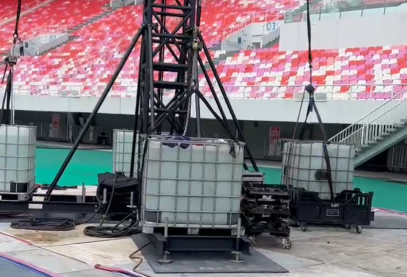

Uma das características mais marcantes da torre era a utilização de quatro grandes tanques de água posicionados simetricamente ao redor da base.
Em vez de transportar várias toneladas de lastro de aço ou concreto, os tanques podem ser entregues vazios e cheios de água após a instalação.
Esta abordagem reduz enormemente o peso do transporte, ao mesmo tempo que proporciona uma resistência substancial contra capotamento.
O lastro de água tornou-se, portanto, uma solução comum para muitas estruturas temporárias de eventos ao ar livre.
Os cabos de sustentação estendiam-se da seção superior em direção às quatro posições de lastro.
Em vez de permitir que a torre resistisse a todas as forças de flexão apenas através do mastro, os cabos de sustentação transferiram parte dessas forças para cargas de tração ancoradas pelo lastro de água.
Isto melhora significativamente a estabilidade geral, ao mesmo tempo que reduz o movimento estrutural sob carga de vento.

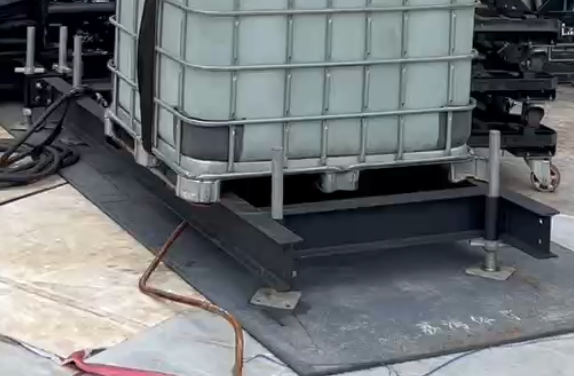

Os tanques de água não foram colocados diretamente ao lado da torre.
Em vez disso, eles se apoiavam em estabilizadores de aço estendidos, aparafusados à estrutura de base primária.
Aumentar a distância entre o lastro e o centro da torre aumenta a resistência ao tombamento.
O arranjo simétrico também ajuda a distribuir as forças de maneira mais uniforme sob as mudanças na direção do vento.
A base de aço incorporou vários pés niveladores ajustáveis.
Embora facilmente esquecidos, esses componentes são essenciais.
Locais de eventos ao ar livre raramente oferecem terreno perfeitamente nivelado.
Pés ajustáveis permitem que os instaladores nivelem a estrutura antes que a torre esteja totalmente carregada, garantindo que as cargas verticais sejam compartilhadas corretamente por toda a base.
Outra característica notável foi o acabamento preto da torre.
Esta escolha não é simplesmente estética.
Estruturas pretas geralmente distraem menos visualmente durante os shows, especialmente sob iluminação de palco e câmeras de televisão.
Ao reduzir os reflexos e misturar-se com fundos mais escuros, as torres tornam-se menos visíveis para os espectadores, ao mesmo tempo que permitem que a própria performance permaneça o foco visual.
Embora as torres de retransmissão sejam instalações temporárias, seus princípios de engenharia são tudo menos temporários.
A torre observada durante este projeto demonstrou vários conceitos de design recorrentes:
Componentes pesados de aço concentrados onde a resistência é mais crítica.
Alumínio utilizado para reduzir o peso de transporte e instalação.
Suporte diagonal usado para melhorar a rigidez.
Lastro de água proporcionando contrapeso temporário eficiente.
Cabos de sustentação transferindo cargas de vento para tensão ancorada.
Estabilizadores estendidos aumentando a resistência ao capotamento.
Pés ajustáveis garantindo uma distribuição estável da carga em terrenos irregulares.
Cada decisão representa um equilíbrio entre segurança, eficiência, transporte e praticidade de construção.
Para a maioria dos espectadores, as torres de alto-falantes retransmissoras parecem estruturas simples que contêm alto-falantes adicionais.
Na realidade, são sistemas de suporte temporário cuidadosamente concebidos para resolver desafios acústicos e estruturais.
Acusticamente, eles estendem uma cobertura sonora consistente em grandes locais.
Estruturalmente, combinam aço, alumínio, lastro, cabos de sustentação e contraventamentos em um sistema estável capaz de suportar pesadas cargas suspensas em ambientes externos.
Ao compreender por que estas torres existem e como são construídas, começamos a compreender que a engenharia de concertos bem-sucedida depende não apenas de performances espetaculares, mas também de inúmeras decisões estruturais cuidadosamente consideradas, trabalhando silenciosamente em segundo plano.
