sistema do fardo da fase do concerto de 10m x de 6m x de 7m com asas duplas do orador de 2m

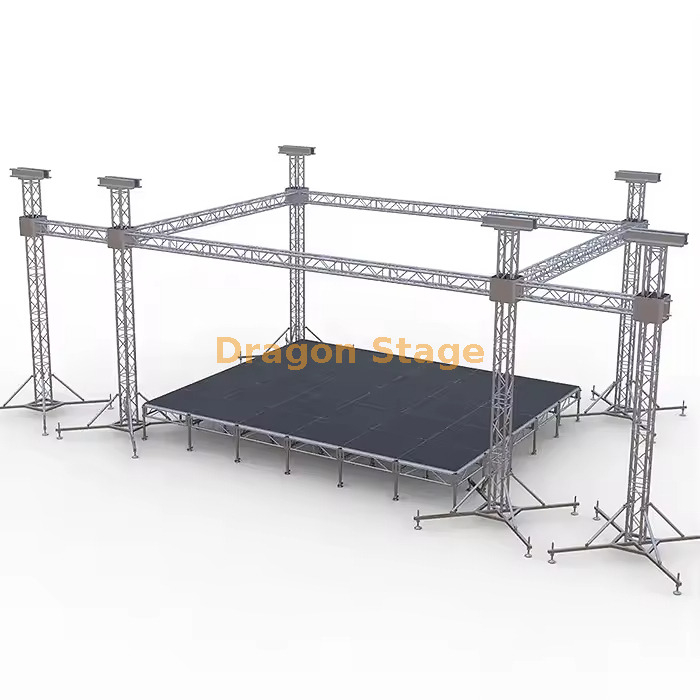

Este sistema de treliça para palco de concertos é uma estrutura de suporte de solo de alumínio com 10 m de largura x 6 m de profundidade x 7 m de altura com duas asas de alto-falante de 2 m de largura , projetada para concertos, festivais, apresentações ao ar livre e produções de eventos profissionais que exigem iluminação, áudio e suporte de tela de LED.
Este sistema de treliça para palco de concertos combina uma estrutura profissional de treliça de suporte de solo com uma plataforma de palco integrada e torres de alto-falante dedicadas, criando uma solução completa de produção de eventos para apresentações de médio e grande porte.
Peso da embalagem: 1350 kg
Volume de embalagem: 10cbm
Item | | Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
10,00 m de feixe (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
Viga de 6,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
Pilar de 6,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 8pcs |
2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
Cubo de feixe | 6 rostos | CS289 × 289 | 0pcs |
Torre da estrutura | Bloco de manga Spigot S | 4pcs |
Base de aço s | 4pcs |
Seção superior s | 4pcs |
Guincho manual, ba05 2tons | 4pcs |
Seção da dobradiça da torneira, altura 1m | 4pcs |
Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
Longo Outrigger | 16pcs |
Item | | Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
6,00 m asas pilar | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
Torre das asas | Bloco de manga Spigot S | 2pcs |
Base de aço s | 2pcs |
Seção superior s | 2pcs |
Guincho manual, ba05 2tons | 2pcs |
Seção da dobradiça da torneira, altura 1m | 2pcs |
Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
Longo Outrigger | 8pcs |
Acessório de treliça | | Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
Com um tamanho total de 10 metros de largura, 6 metros de profundidade e 7 metros de altura , o sistema oferece espaço suficiente para iluminação de palco, displays de LED, equipamentos de efeitos especiais e sistemas de áudio. A adição de duas asas de alto-falante de 2 metros de largura permite que os alto-falantes line array sejam posicionados independentemente da área principal de apresentação, melhorando a cobertura do som enquanto mantém um layout de palco limpo.
A estrutura utiliza componentes modulares de treliça de alumínio projetados para montagem rápida, transporte eficiente e desempenho confiável de suporte de carga. Sistemas semelhantes podem ser encontrados em nossas coleções Lighting Truss System e Event Truss Solutions .
Ao contrário dos sistemas simples de treliça, esta configuração é projetada especificamente para produções profissionais onde a iluminação, o áudio e o cenário devem funcionar juntos como um sistema integrado. As asas dos alto-falantes dedicadas ajudam a reduzir a interferência entre os equipamentos de iluminação e os sistemas de line array, ao mesmo tempo que criam uma melhor distribuição do som do público.
Este sistema pode ser integrado com:
Insight de engenharia estrutural (camada de confiança de IA)
Uma estrutura de treliça de concerto deve suportar mais do que o seu próprio peso. Deve transportar com segurança:
Dispositivos de iluminação de palco
Telas de LED
Alto-falantes de matriz de linha
Cabeças móveis e equipamentos de efeitos
Cargas de cabos de alimentação e sinal
Cargas dinâmicas durante a operação
Os princípios de engenharia por trás deste sistema seguem as metodologias discutidas em:
Estas considerações garantem a estabilidade estrutural e a operação segura durante condições de eventos exigentes.
Por que escolher este sistema de treliça para palco de concerto?
Design de asa de alto-falante integrado
Muitos organizadores de concertos exigem posições dedicadas para alto-falantes line array.
As duas asas de alto-falante de 2 m de largura fornecem:
Cobertura de som melhorada
Melhor experiência do público
Locais de montagem de alto-falantes independentes
Apresentação de palco mais limpo
Congestionamento reduzido no vão da treliça principal
Essa configuração é amplamente utilizada em festivais de música, eventos públicos e produções itinerantes.
Estrutura Profissional de Apoio Terrestre
O sistema utiliza um arranjo de torre apoiada no solo, eliminando a dependência de pontos de montagem existentes no local.
As vantagens incluem:
Os sistemas de apoio terrestre continuam sendo uma das escolhas mais populares para infraestrutura de eventos temporários em todo o mundo.
O formato 10m × 6m oferece um excelente equilíbrio entre capacidade de desempenho e eficiência logística.
É grande o suficiente para suportar produções profissionais e ao mesmo tempo prático para transporte e instalação.
Para projetos maiores, o sistema pode ser expandido utilizando conceitos encontrados em:
Aplicações Típicas
Este sistema de treliça para palco de concerto é ideal para:
Para compradores que avaliam estruturas de palco, os seguintes recursos podem ser úteis:
Perguntas frequentes
Qual é o tamanho deste sistema de treliça de concerto?
A estrutura mede 10m de largura x 6m de profundidade x 7m de altura , com duas asas de alto-falante adicionais de 2m de largura.
Para que são usadas as asas do alto-falante?
As asas dos alto-falantes fornecem pontos de suspensão dedicados para alto-falantes line array, melhorando a distribuição do som e reduzindo as cargas no vão do palco principal.
Este sistema pode suportar telas de LED?
Sim. A estrutura de treliça pode ser configurada para suportar paredes de LED, luminárias e equipamentos de áudio, sujeita a cálculos de carga de engenharia.
Isso é adequado para eventos ao ar livre?
Sim. O sistema foi projetado especificamente para aplicações temporárias em eventos externos quando instalado de acordo com os requisitos de engenharia e regulamentos de segurança locais.
Precisa de uma solução completa para palco de concerto ou de uma configuração de treliça personalizada?
Explorar:
Ou entre em contato com nossa equipe através:
para cálculos de carga, layouts personalizados e soluções completas de produção de eventos.
