O que é uma torre de treliça? Divisão de estrutura e funções de componentes

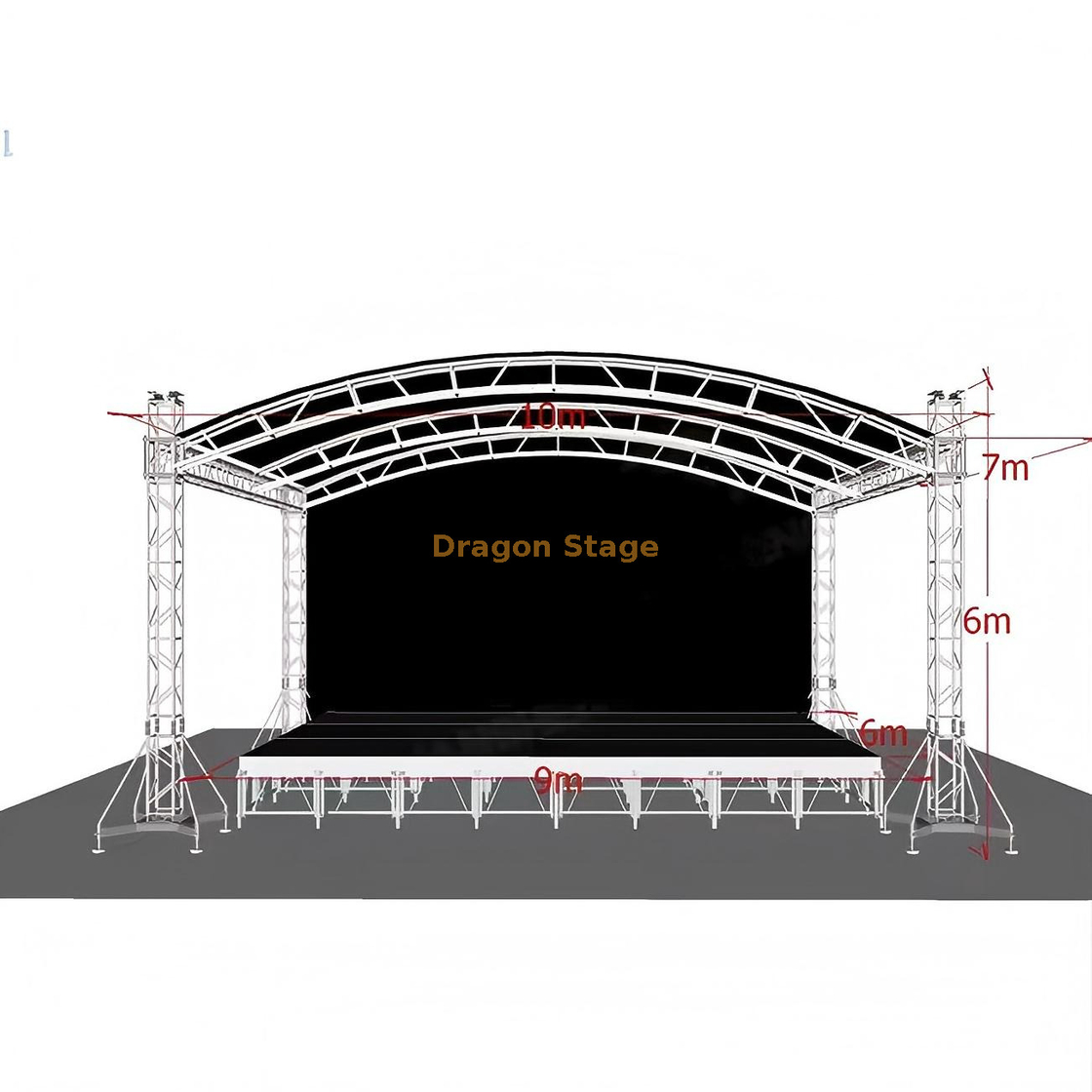

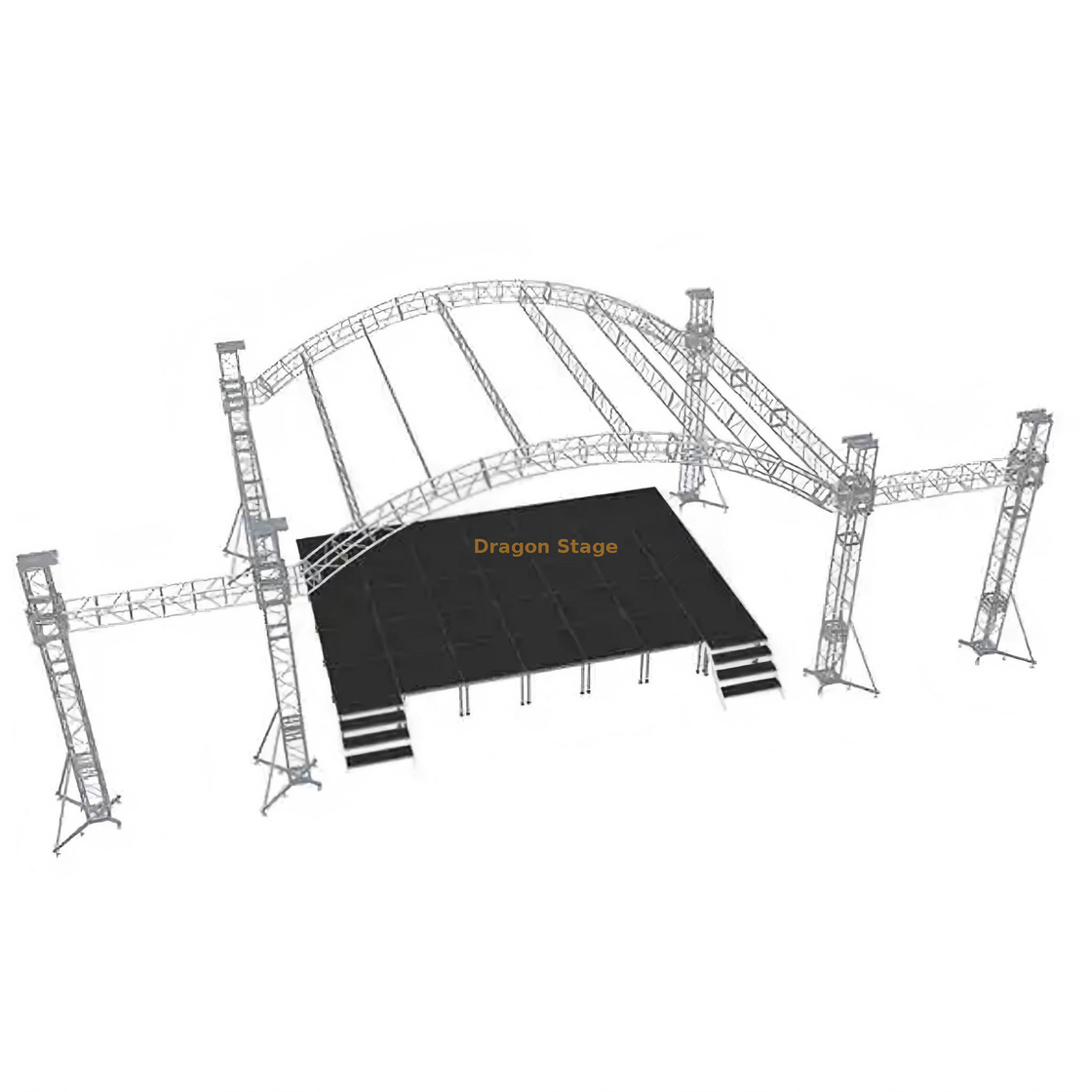

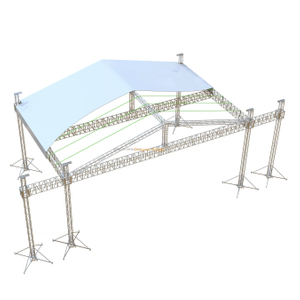

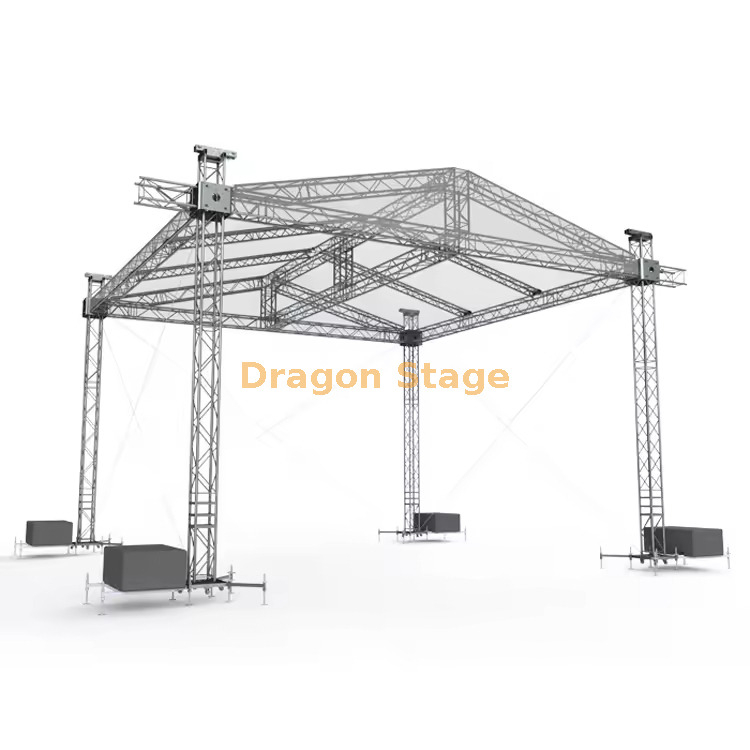

Visão geral: como uma torre de treliça é construída
Uma torre de treliça não é uma estrutura monolítica , mas um sistema estrutural modular vertical. .
É montada a partir de vários componentes padronizados, cada um projetado para desempenhar uma função estrutural específica dentro do sistema geral.
Cada módulo é cuidadosamente projetado e fabricado para suportar as cargas e tensões que sofrerá durante a instalação e operação. Alguns componentes são responsáveis pela transferência de cargas verticais, garantindo estabilidade ao longo da altura da torre, enquanto outros resistem a forças laterais como vento e carregamento excêntrico. Através de juntas precisas e sistemas de fixação confiáveis, estes módulos trabalham juntos para formar uma estrutura vertical estável e segura.

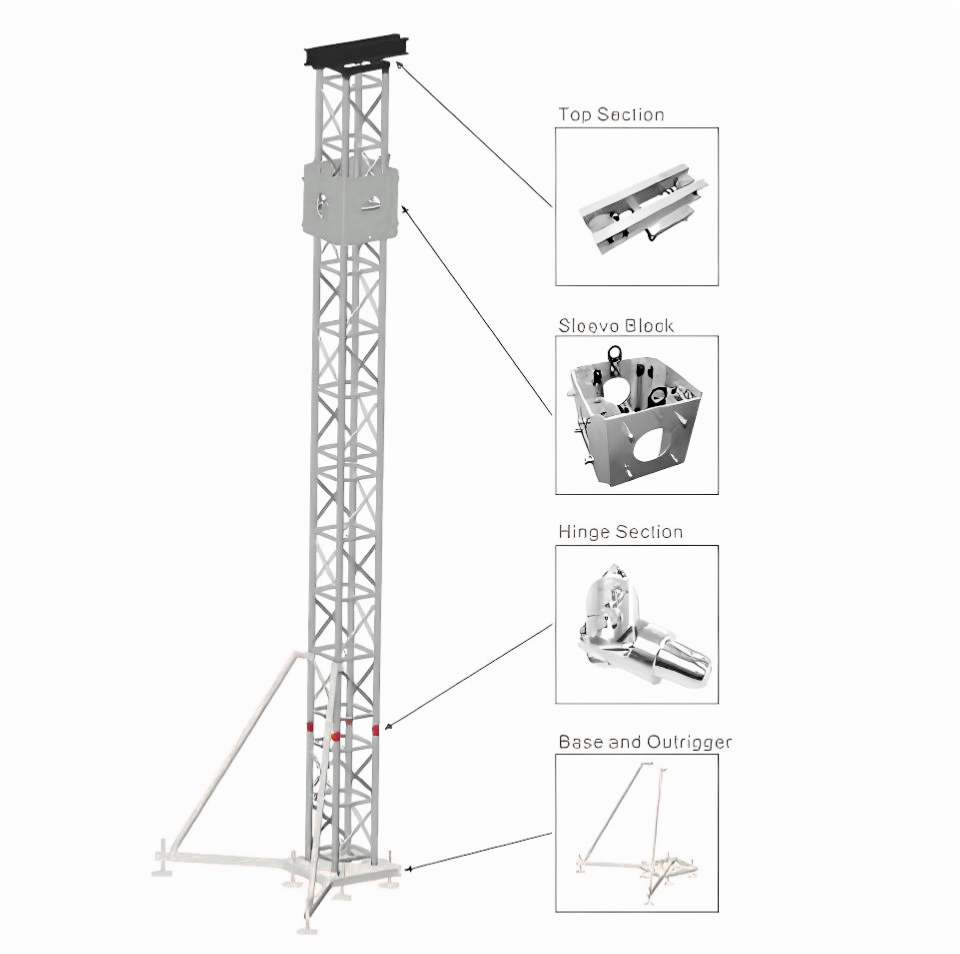

Uma torre de treliça típica consiste em cinco componentes modulares principais:
Seção superior
Seção de treliça padrão
Bloco de manga
Seção de dobradiça
Base e estabilizador
Principais componentes estruturais de uma torre treliçada
Seção Superior: Interface de Carga e Conexão de Equipamentos
A seção superior não é uma tampa selada , mas uma interface de carga crítica. .
Ela serve como ponto de conexão onde motores ou talhas manuais aplicam forças de elevação, puxando a treliça verticalmente e transferindo as cargas resultantes para a estrutura da torre e, finalmente, para o solo.
Além disso, a seção superior fornece uma interface de montagem dedicada para equipamentos de elevação, como motores de corrente ou talhas. Ele não funciona como um membro primário de suporte de carga; em vez disso, sua função é introduzir cargas externas com segurança e precisão no corpo da torre.
Através desta interface, as cargas da iluminação do palco, sistemas de som, estruturas de treliça suspensas e pontos de amarração são adequadamente transferidas para o sistema estrutural vertical.

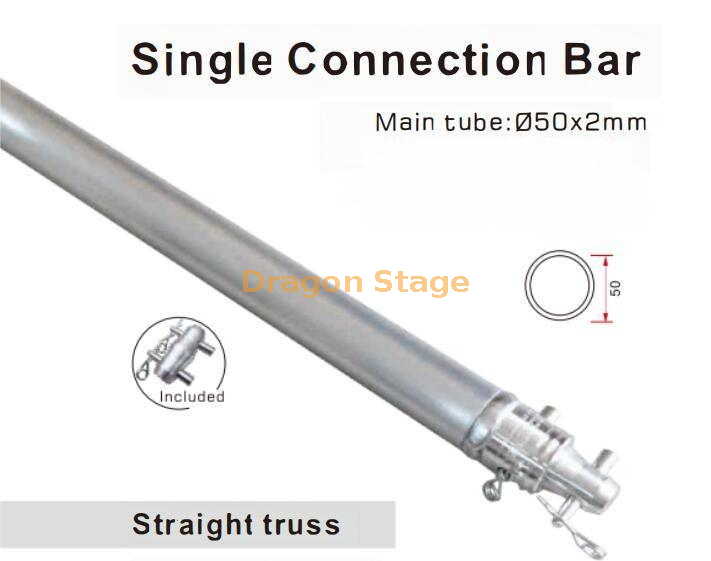

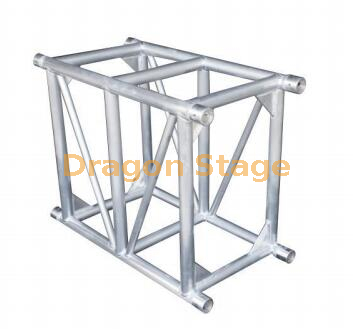

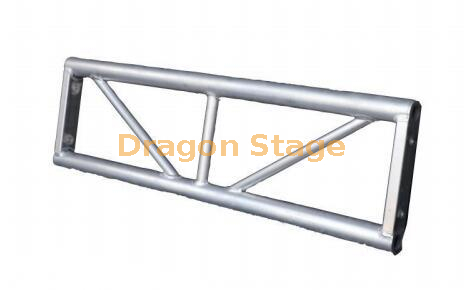

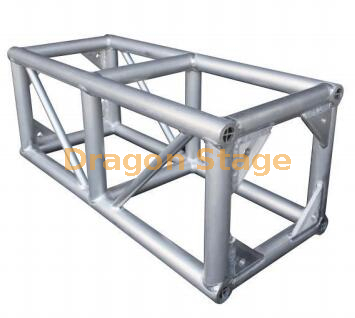

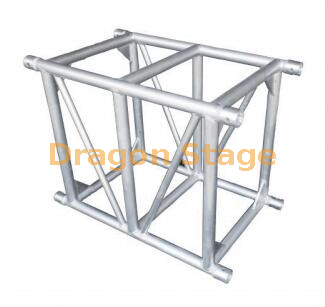

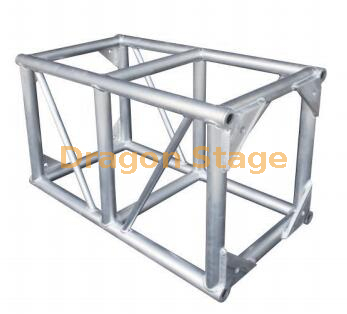

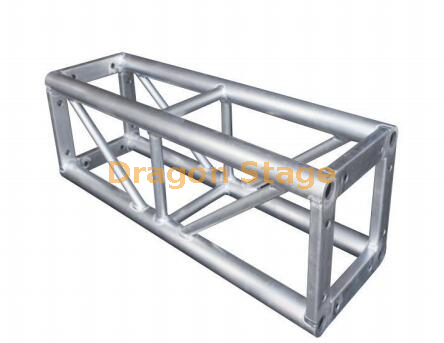

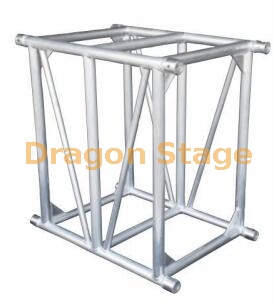

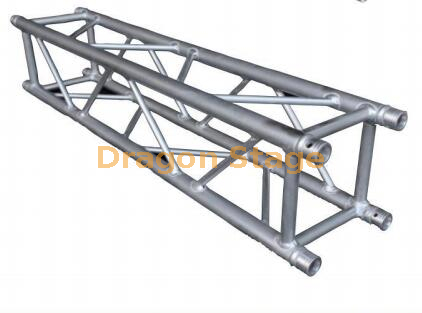

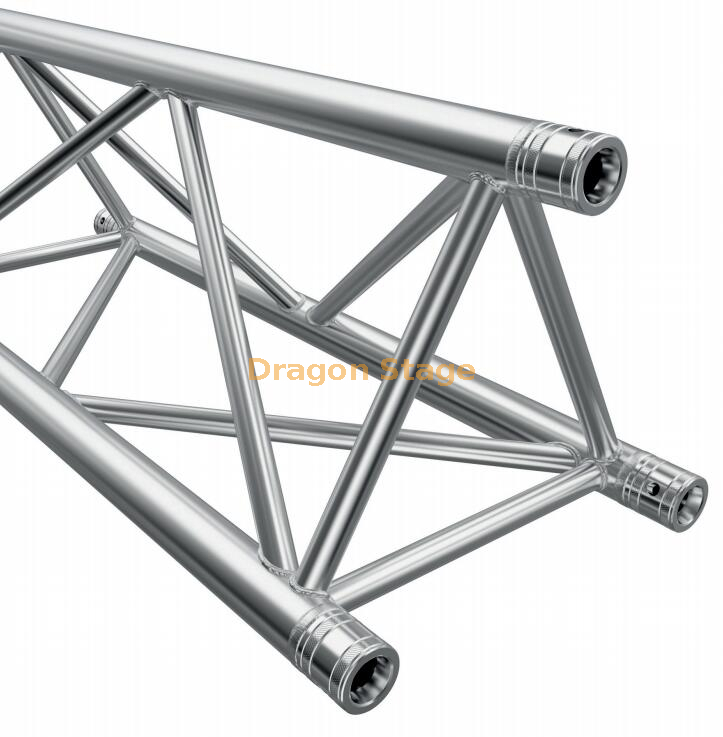

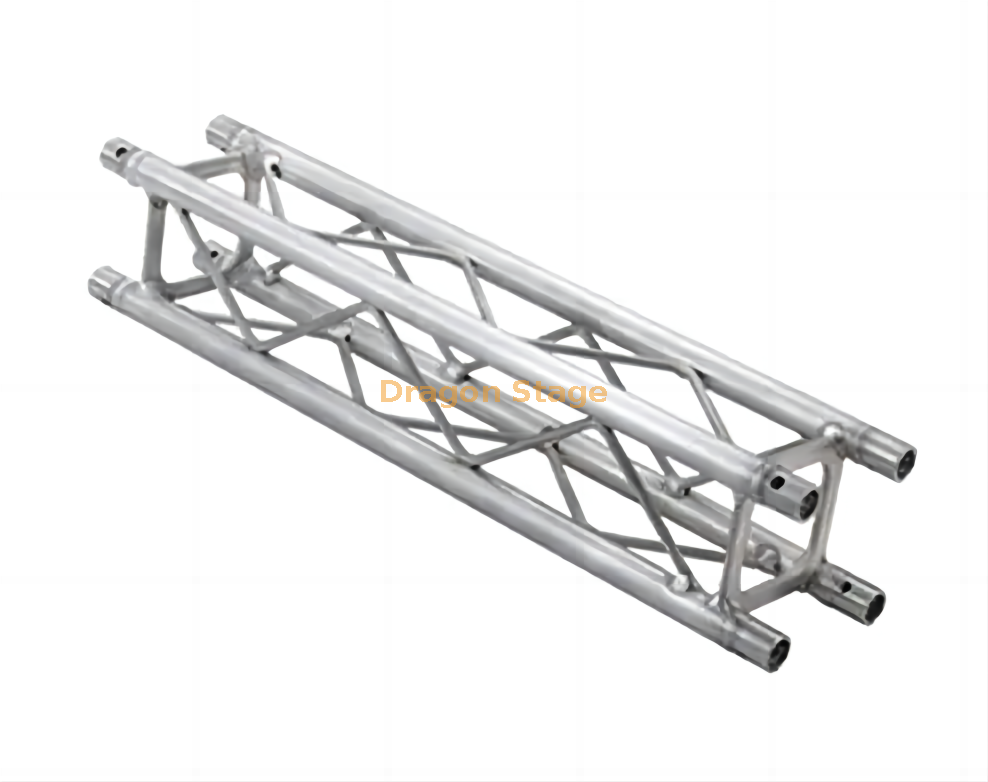

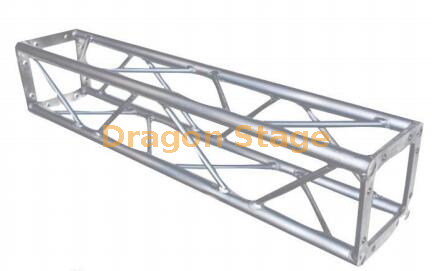

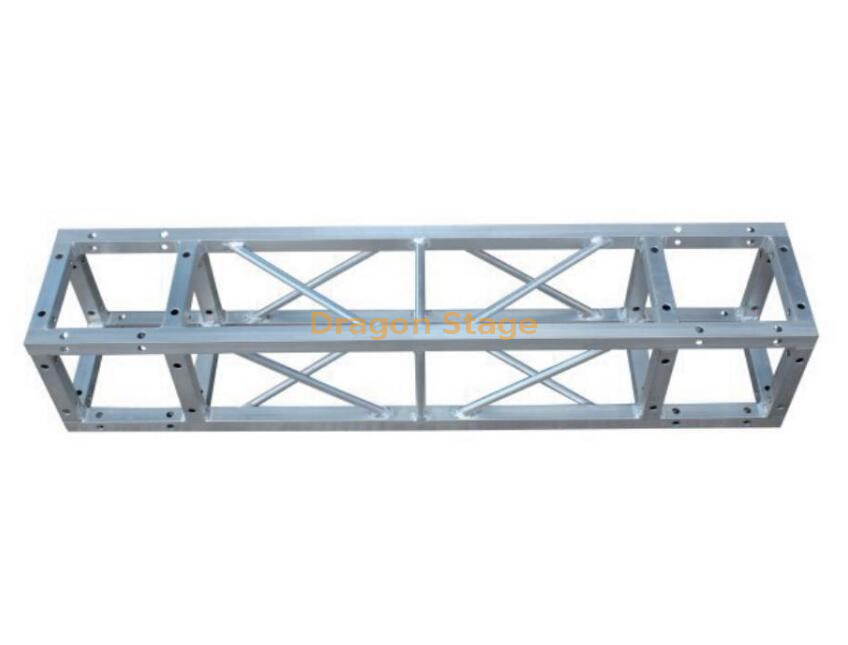

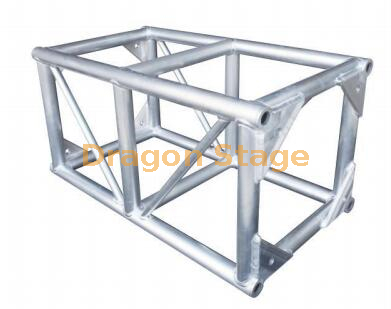

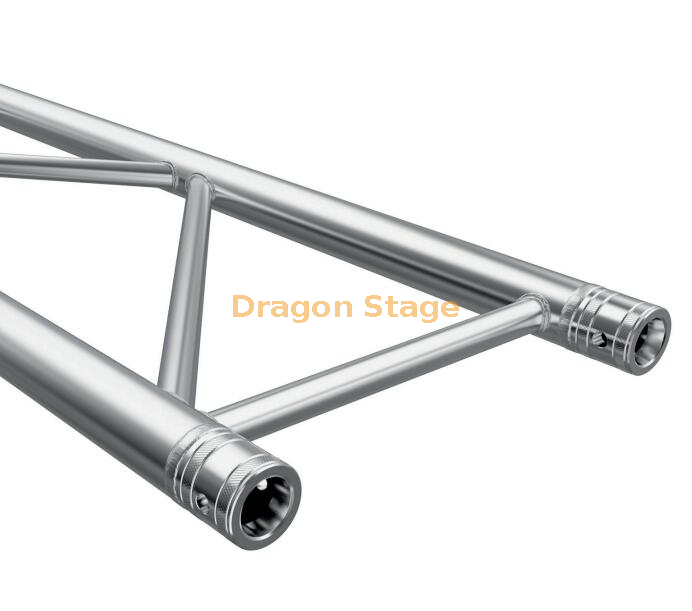

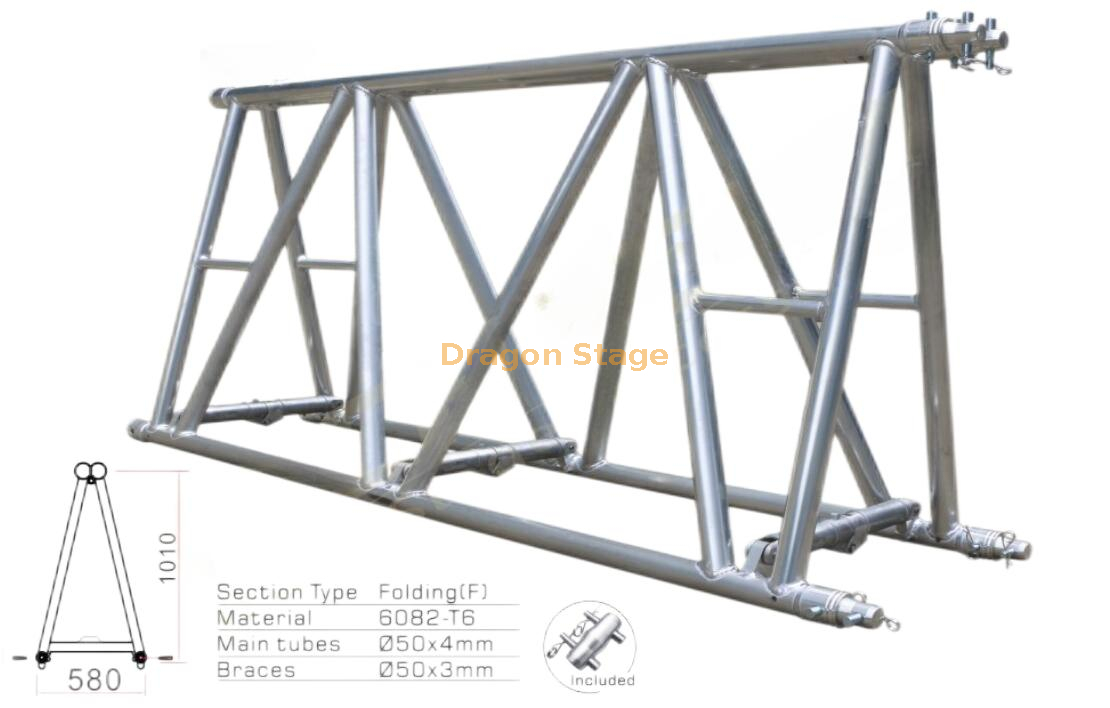

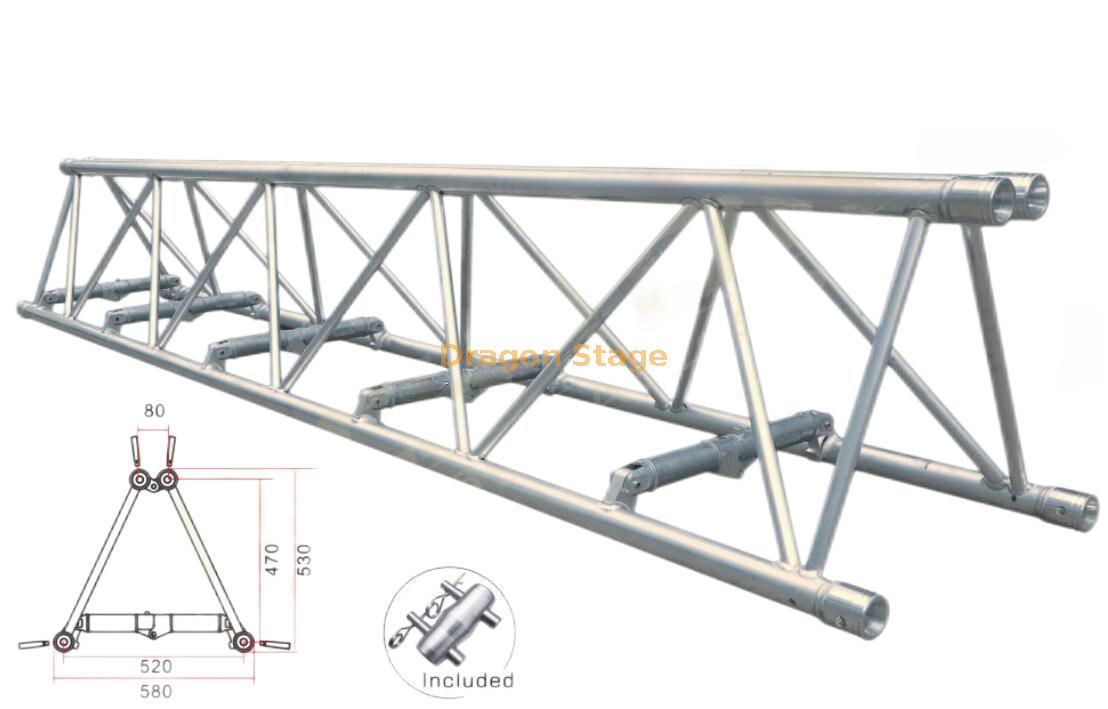

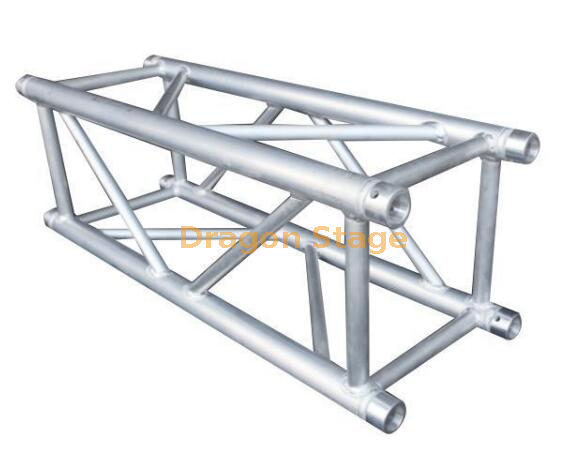

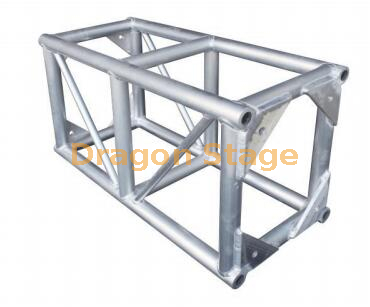

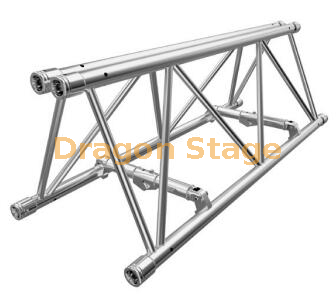

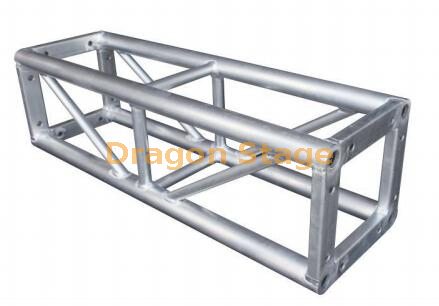

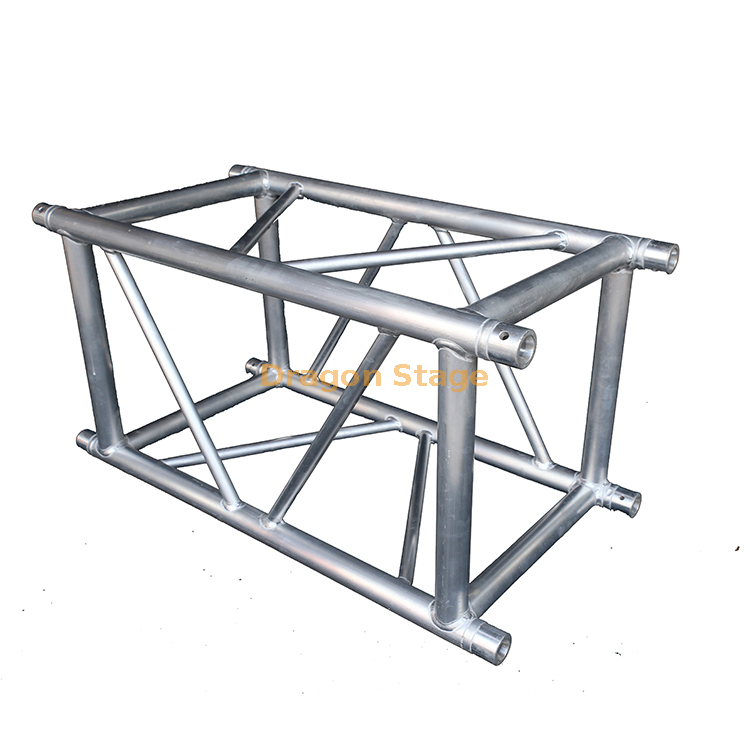

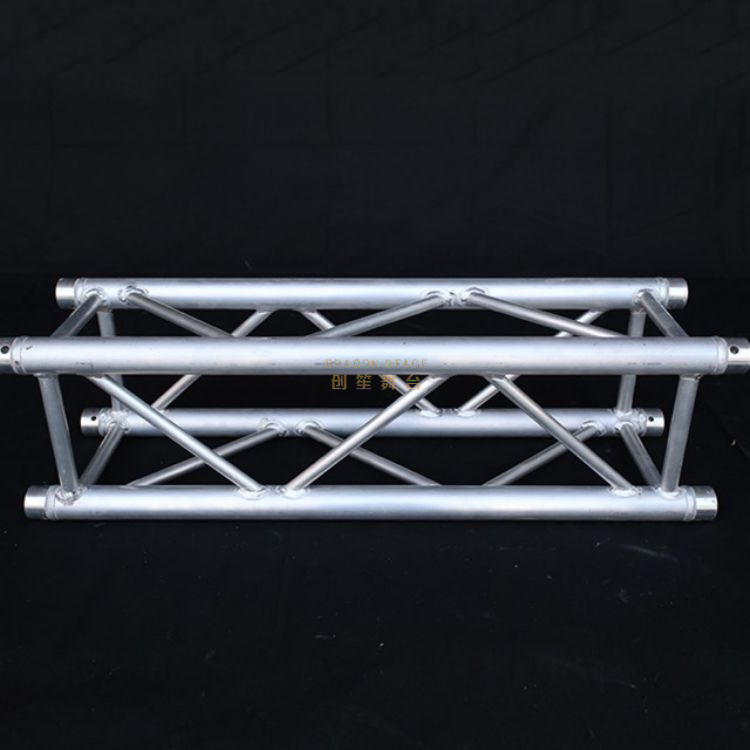

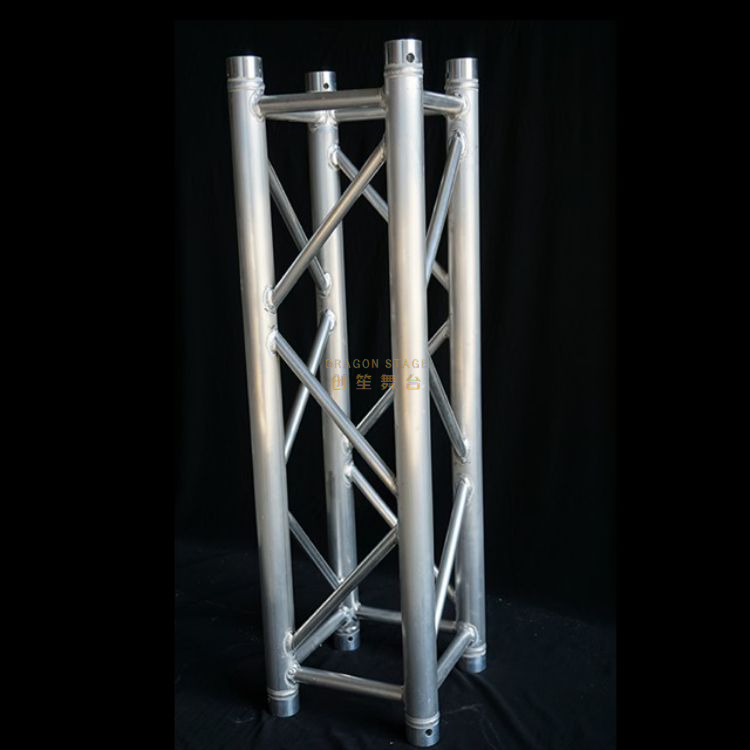

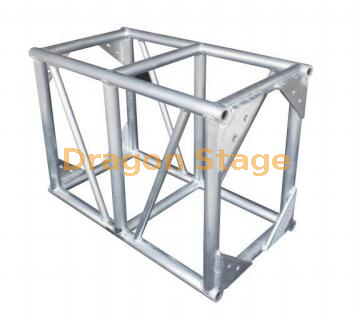

Seções de treliça padrão: estrutura vertical de suporte de carga

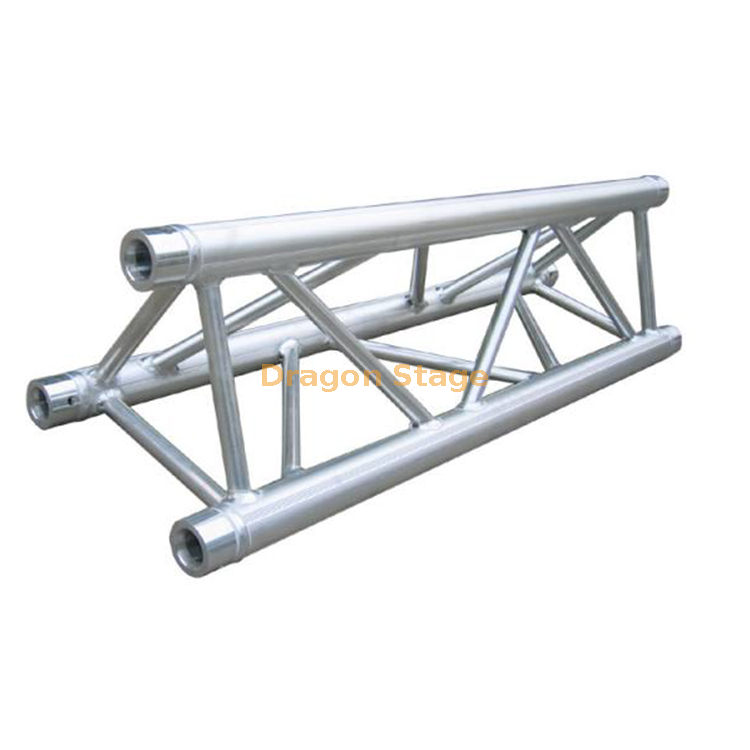

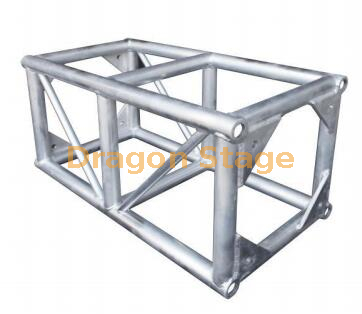

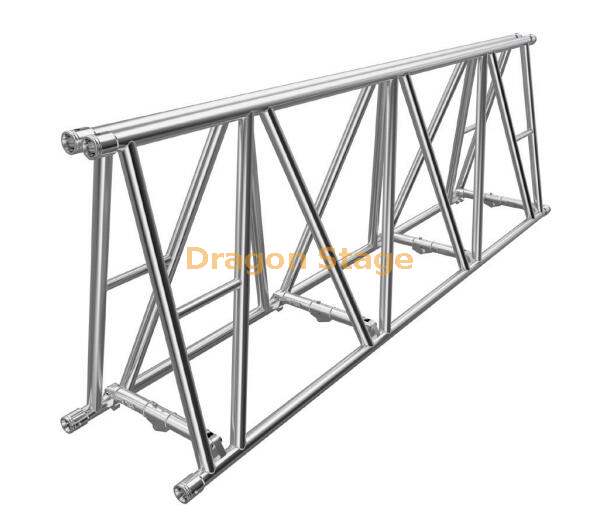

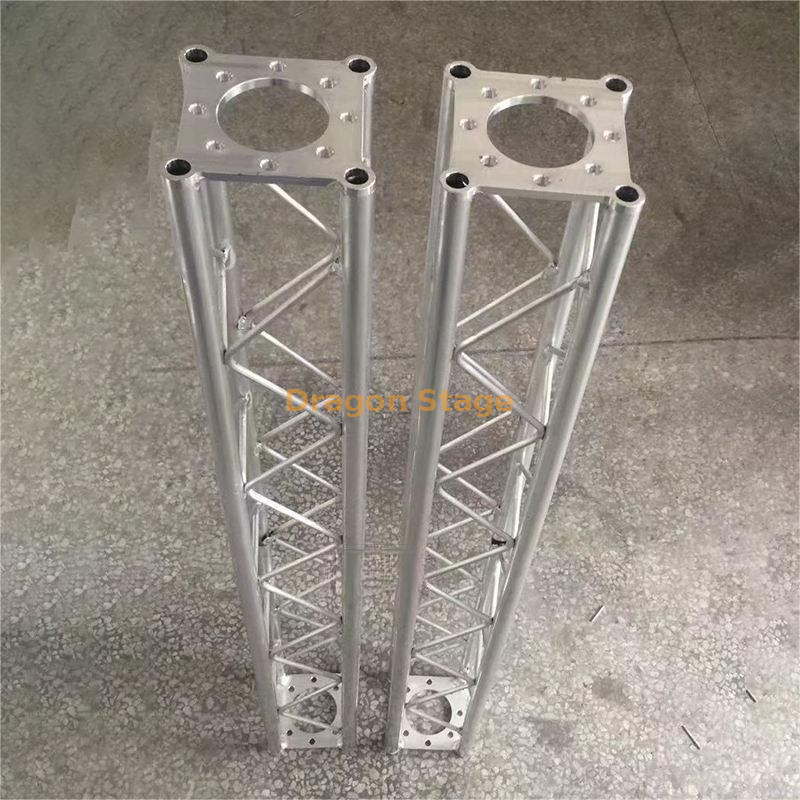

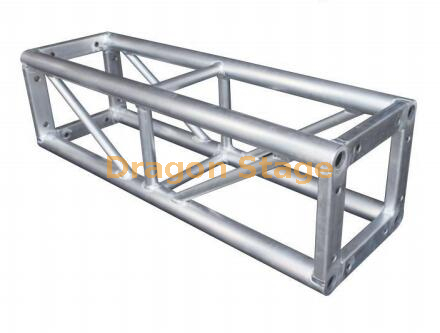

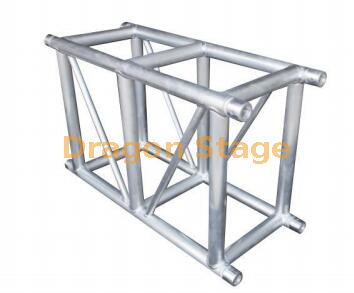

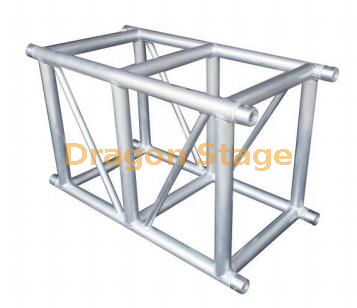

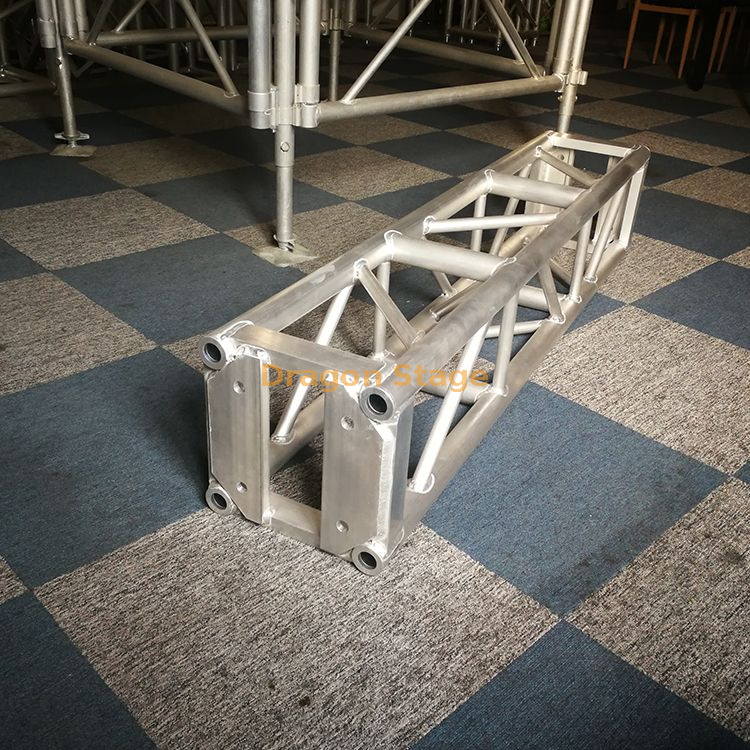

As seções de treliça padrão formam o corpo estrutural principal da torre de treliça.
Suas funções principais incluem transferência vertical de carga, resistência à compressão e flambagem e extensão modular de altura.
As cargas introduzidas na seção superior são transmitidas para baixo, seção por seção, através da estrutura de treliça. A torre permanece vertical e estável devido ao efeito combinado da capacidade de compressão axial, resistência à flambagem e rigidez geométrica geral. A altura da torre pode ser ajustada de forma flexível adicionando ou removendo seções de treliça padrão.

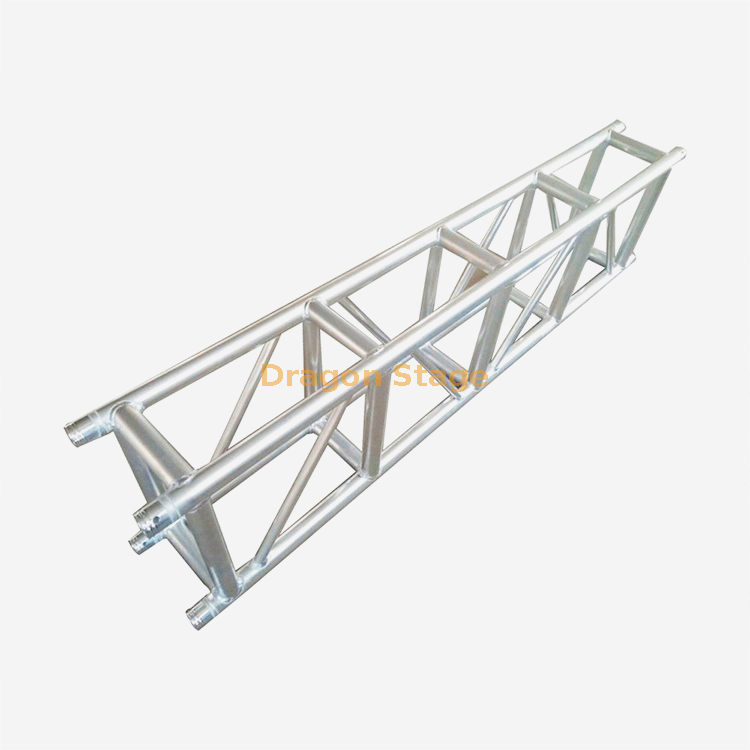

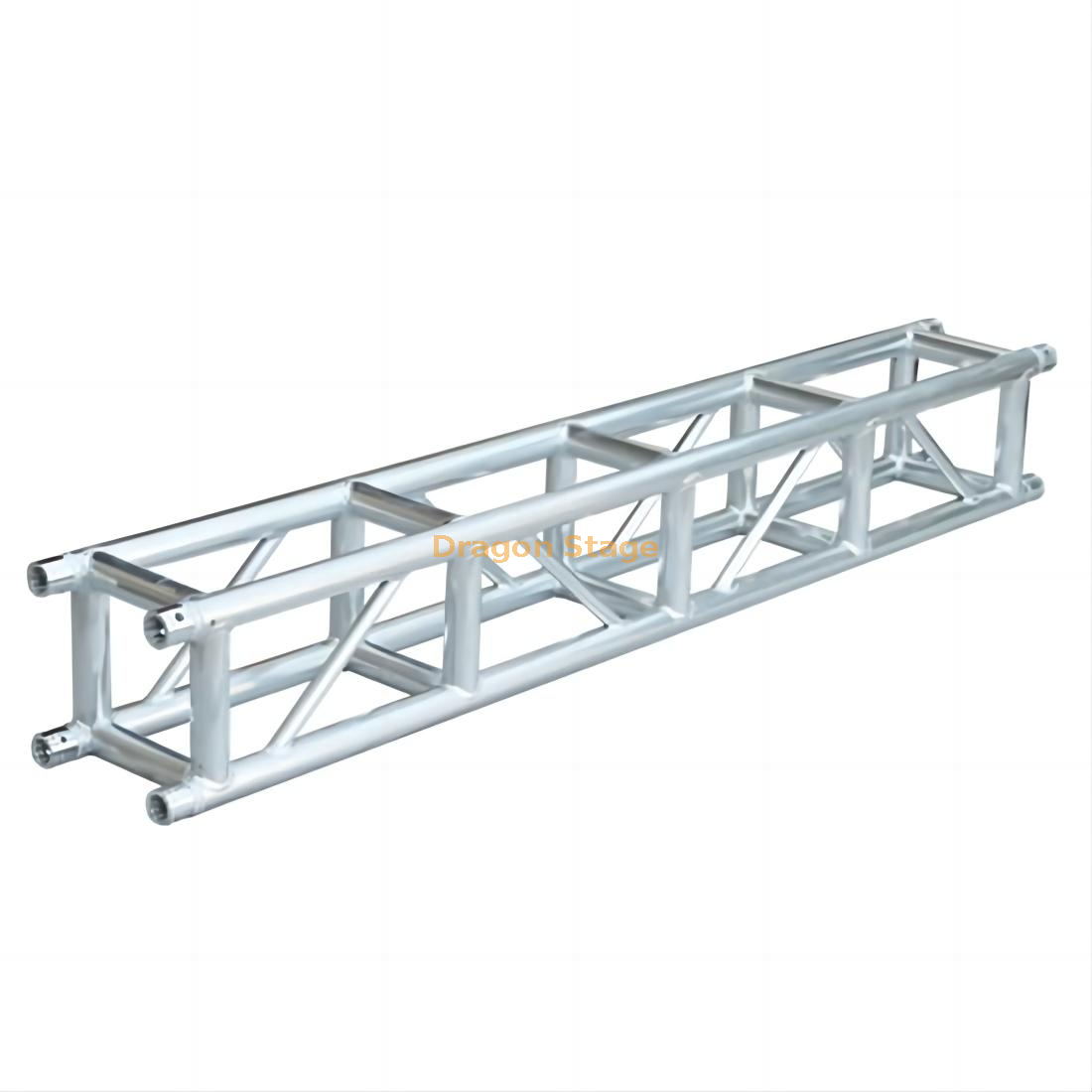

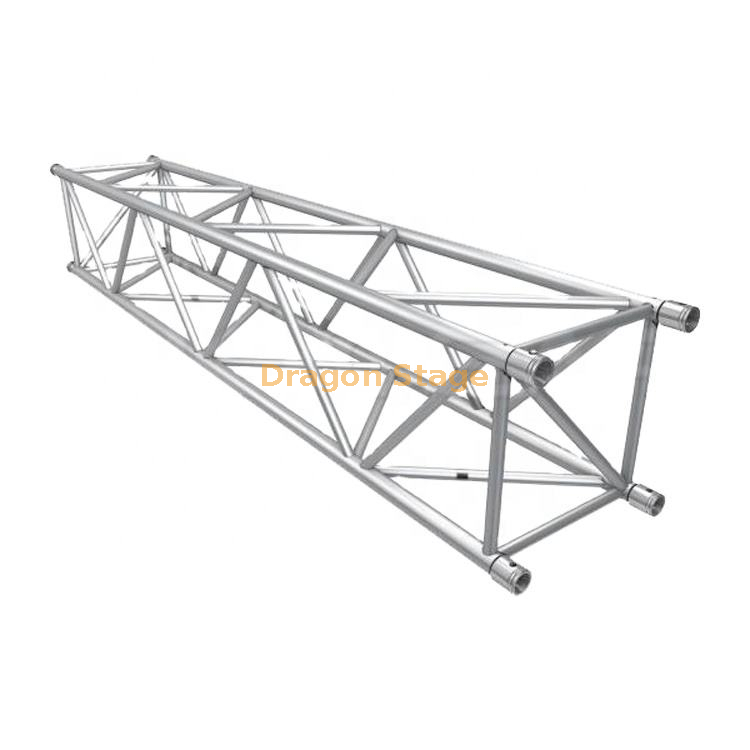

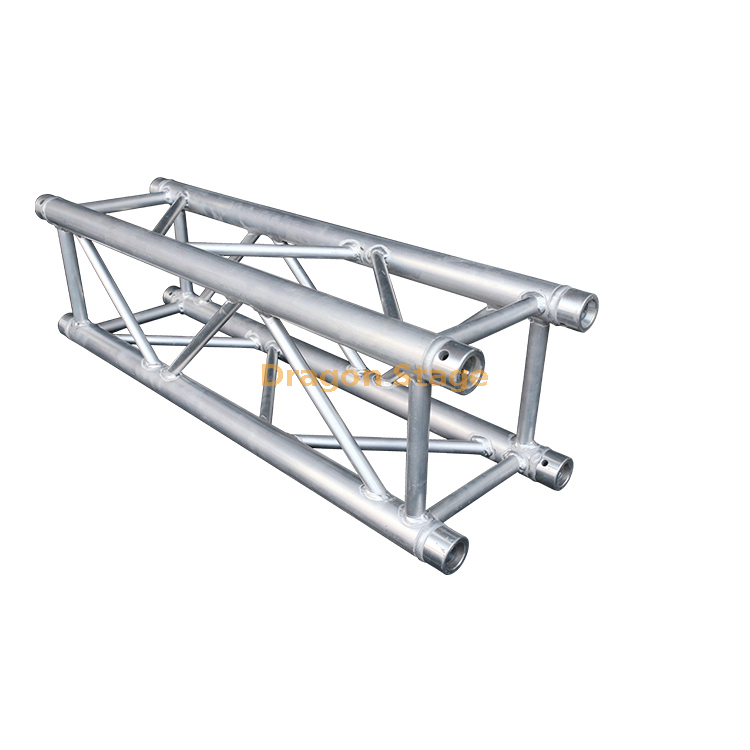

Deve-se enfatizar que maior espessura do tubo não significa automaticamente maior capacidade de carga . A seleção adequada do tamanho da seção depende da geometria geral da seção e do projeto diagonal do membro da alma. Por exemplo, uma treliça de 290 mm com tubos principais de 5 mm não supera necessariamente uma treliça de 400 mm com tubos principais de 2 mm quando o comportamento estrutural geral é considerado.
Bloco de Manga: Ajuste de Altura e Distribuição de Carga
O bloco de manga é um dos componentes mais mal compreendidos , especialmente pelos recém-chegados.
Suas funções principais incluem deslizamento controlado, ajuste de altura e redistribuição de carga.
Ao mover-se verticalmente ao longo da torre, o bloco de manga permite o ajuste rápido da altura de trabalho enquanto redistribui as cargas pelas diferentes seções da estrutura. Não é um elemento decorativo, mas sim um componente mecânico e estrutural crítico.
Como o bloco da luva suporta e transfere diretamente cargas significativas, a precisão da fabricação é essencial. Qualquer deformação da sua estrutura interna causada por tensão excessiva ou má fabricação pode levar a sérios riscos de segurança. Por esse motivo, os blocos manga são normalmente produzidos com materiais de alta resistência e processos de usinagem precisos, com tolerâncias dimensionais e controle de qualidade rigorosos.
Seção da dobradiça: rotação controlada e segurança de montagem
A seção da dobradiça é instalada no topo da primeira seção da treliça, perto da base.
A sua função giratória permite a rotação controlada entre a primeira e a segunda secções da treliça durante a instalação.
Este componente permite que a torre seja montada no solo e depois erguida gradativamente até a posição vertical. Durante a elevação – seja por mão de obra ou assistência mecânica – a dobradiça garante que uma extremidade da torre permaneça ancorada com segurança enquanto a rotação ocorre de maneira controlada.
A seção da dobradiça é essencial não apenas para a instalação ao nível do solo, mas também para reduzir o trabalho em grandes altitudes e controlar o torque durante o processo de tombamento, melhorando significativamente a segurança geral da instalação.
Base e estabilizador: estabilidade e resistência ao capotamento
O conjunto de base e estabilizador forma a base do sistema de torre de treliça. .
Suas principais funções incluem distribuição de carga no solo, estabilidade lateral e resistência a tombamento.
Em vez de funcionar como um simples ponto de apoio, a base distribui as cargas verticais por uma área mais ampla do solo. Os estabilizadores ampliam ainda mais a área útil efetiva da torre, aumentando a resistência às cargas de vento e às forças excêntricas. É por isso que diferentes alturas de torre exigem diferentes configurações de estabilizadores.
O projeto adequado da base e dos estabilizadores é fundamental para garantir que a torre permaneça estável sob diversas condições ambientais e de carga.

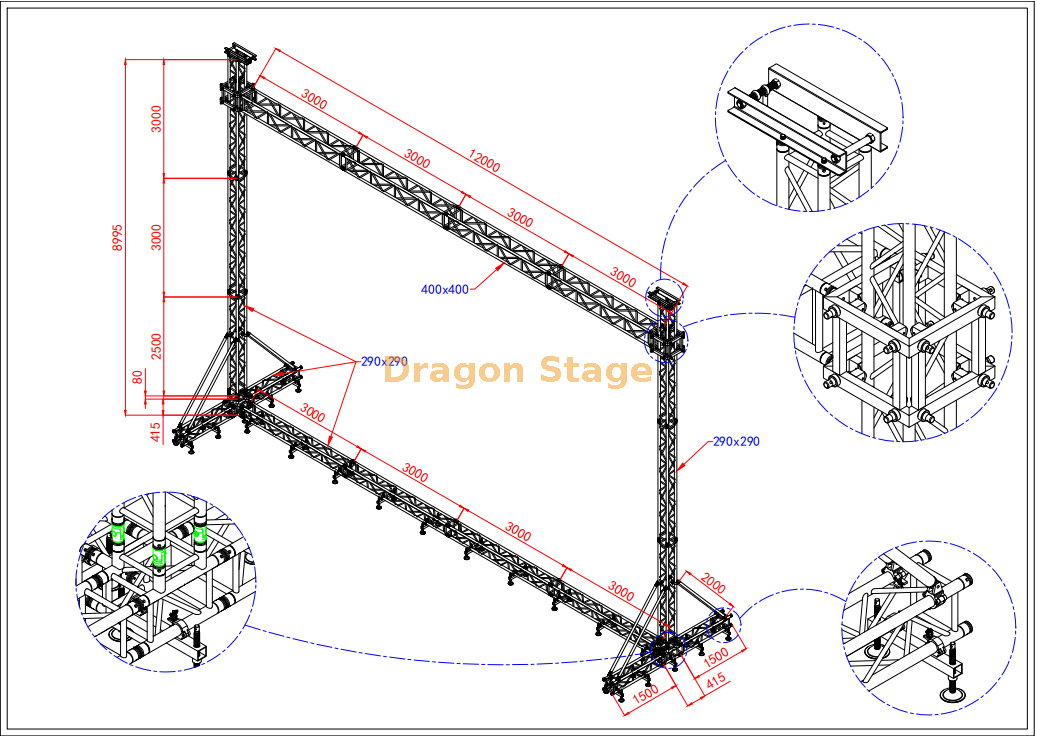

Como esses componentes funcionam juntos como um sistema
A torre de treliça funciona como um sistema estrutural totalmente integrado composto pela Seção Superior, Seções de Treliça Padrão, Bloco de Manga, Seção de Dobradiça e Base e Estabilizador.
A segurança da torre não depende de um único componente, mas de todos os módulos serem corretamente combinados, compatíveis e estruturalmente integrados. A estabilidade geral é influenciada pela altura da torre, pelas cargas aplicadas, pelas condições do vento e pelo método de instalação.
Cálculos de engenharia, análise estrutural e seleção apropriada de componentes são, portanto, essenciais durante o projeto e aplicação de um sistema de torre treliçada. Os procedimentos de instalação também desempenham um papel crítico na determinação de quais configurações e componentes devem ser usados.
