peso da embalagem: 1700kg
Volume de embalagem: 12cbm
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Bave de 9,00 m (frente) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 6pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 7,00 m de feixe (lateral) | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Pilar de 4,00 m | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| Cubo de feixe | Spigotcube 289x289 | 0pcs |
| Torre da estrutura | Bloco de manga Spigot S | 4pcs |
| Base de aço s | 4pcs |
| Seção superior s | 4pcs |
| Guincho manual, ba05 2tons | 4pcs |
| Seção da dobradiça da torneira, altura 1m | 4pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs |
| Longo Outrigger | 16pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| Pilar do telhado | 2 conjuntos | .90 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 7,00 m de viga superior | 1 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 1pcs |
| 4,70 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,70 m | 50 × 3,0 | CS289 × 289 | 4pcs |
| 4,70 m de escada treliça | 6 conjuntos | 3,00 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| 2,00 m | 50 × 3,0 | CL30.289*50 | 0pcs |
| 1,70 m | 50 × 3,0 | CL30.289*50 | 6pcs |
| Componentes do telhado |
| telhado conner 4 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 2pcs |
| telhado conner 5 maneiras, use para treliça de feixe de telhado | CS289 × 289 | 0pcs |
| Conecte a placa com o grampo | 2pcs |
| Grampo único | 12pcs |
| Grampo duplo | 8pcs |
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 126.46 | 1pcs |
| Item |
| Especificação (SQURE TRUSS) | Qty |
| comprimento | tubo principal (mm) | tamanho (mm) |
| 2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| Pilar de 4,00 m asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| 2,00 m | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 m | 50 × 3,0 | CS289 × 289 | 2pcs |
| Torre das asas | Bloco de manga Spigot S | 2pcs |
| Base de aço s | 2pcs |
| Seção superior s | 2pcs |
| Guincho manual, ba05 2tons | 2pcs |
| Seção da dobradiça da torneira, altura 1m | 2pcs |
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs |
| Longo Outrigger | 8pcs |
| Acessório de treliça |
| Acoplador cônico e clipe e pino safrty | conjunto
inteiro |
peso da embalagem: 900kg
volume de embalagem: 5cbm
| Item | Especificação | Quantidade |
| Estágio de montagem de alumínio | Topping: 4x8ft
(1,22x2.44m) | de madeira | 15 pcs |
| Brace de 1,22m de estágio | 20 pcs |
| 2,44m de suporte de estágio | 18 pcs |
| Fique com tubo extensível | 24 pcs |
| Base ajustável em estágio | 24 pcs |
| Escada de palco | cobertura de madeira | total | 4 | passos | 2 pcs |

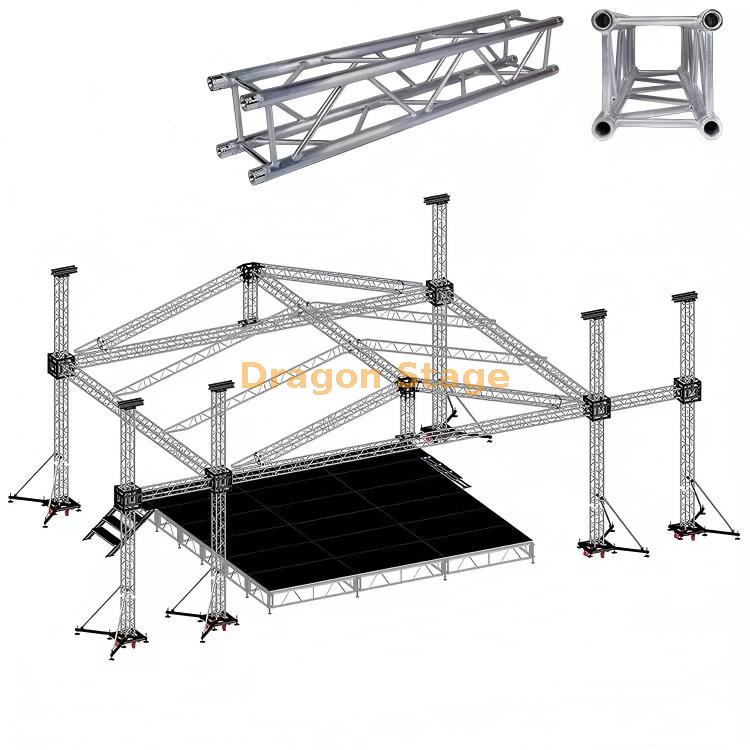

Palco externo de alumínio profissional 9x7x5m e sistema de treliça com torres de line array de 2m
1. Introdução
Para festivais de médio porte e turnês regionais, a qualidade do palco e do suporte sonoro definem o calibre profissional da produção. O sistema de treliça e palco externo de alumínio 9x7x5m da DragonStage é uma solução de alto desempenho projetada para integrar iluminação, cobertura e áudio profissional em uma estrutura única e coesa. Apresentando torres de line array dedicadas de 2 m, este sistema fornece o espaço vertical e lateral necessário para shows envolventes de som e luz ao ar livre. Para os organizadores de eventos, o principal desafio é implantar um equipamento que ofereça recursos de “grande palco” – como áudio voador – em uma área gerenciável de 63 metros quadrados. Este sistema projetado com precisão atende a essas necessidades com confiabilidade de nível industrial.
2. Desafios e soluções
Uma dificuldade comum na produção externa é a suspensão segura dos alto-falantes line array. O uso de suportes de alto-falantes independentes pode ser instável em solo macio e criar uma área de palco desordenada. O DragonStage resolve isso integrando torres de line array de 2 m diretamente na arquitetura de treliça, fornecendo um sistema estabilizador reforçado e estável para áudio. Além disso, os eventos ao ar livre estão frequentemente à mercê de condições meteorológicas imprevisíveis; o acúmulo de água na cobertura do telhado pode comprometer a integridade estrutural. Nossa solução apresenta um design de telhado inclinado com PVC de alta tensão que facilita o escoamento imediato da água. Além disso, para configurações em campos de festivais irregulares, nossas pernas de palco ajustáveis e macacos de nivelamento resistentes garantem uma superfície de performance perfeitamente plana, independentemente do terreno.
3. Principais recursos e benefícios
A estrutura de 9x7x5m é fabricada em liga de alumínio 6082-T6 de grau aeroespacial, oferecendo a maior relação resistência-peso para estruturas externas temporárias e resistência excepcional à oxidação ambiental (Fonte: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Isso garante um investimento de longo prazo e sem ferrugem para locadoras e organizadores de eventos.
O sistema utiliza um perfil de treliça quadrada de 290 mm ou 390 mm com conexões de ponta de alta precisão para montagem rápida e sem ferramentas. As torres de line array de 2 m são um recurso de destaque, permitindo uma cobertura acústica otimizada ao voar alto-falantes para fora da área de atuação. De acordo com os padrões internacionais de segurança para estruturas de desempenho temporárias, o uso de torres integradas com estabilizadores adequados é essencial para evitar tombamento estrutural durante condições de vento forte (Fonte: https://www.lsionline.com ).
Para garantir uma solução completa para o local, esta treliça é perfeitamente compatível com as nossas plataformas modulares de palco em alumínio. Esses decks apresentam compensado de bétula antiderrapante de 18 mm e podem ser ajustados em altura para criar linhas de visão ideais para qualquer público (Fonte: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). Esta abordagem de sistema total garante que cada componente, desde o piso do palco até o pico de 5 m do telhado, funcione em harmonia estrutural.
4. Seção de perguntas frequentes
P: Qual é o peso máximo de suspensão para as torres de line array de 2 m? R: As asas de 2m são reforçadas para suportar conjuntos de áudio profissionais pesados; no entanto, os limites de carga específicos dependem do lastro utilizado. Consulte nossos engenheiros para obter um relatório de cálculo de peso.
P: O palco de 9x7m pode ser usado sem a treliça? R: Sim, o sistema é totalmente modular. As plataformas de palco de alumínio podem ser usadas de forma independente para eventos internos ou palestras menores ao ar livre.
P: A cobertura de PVC é retardante de fogo? R: Absolutamente. Nossas coberturas são feitas de PVC de 850g/m² que é à prova d'água, resistente a UV e atende aos padrões de segurança retardantes de fogo B1.
P: Como elevamos a grade do telhado de 5 metros? R: O sistema utiliza blocos de manga especializados e pode ser elevado usando guinchos manuais ou talhas elétricas de corrente para elevação sincronizada.
5. Forte apelo à ação (CTA)
Capacite sua próxima produção ao ar livre com uma estrutura construída para desempenho e segurança de elite. Entre em contato com a equipe de engenharia da DragonStage para um orçamento personalizado no palco 9x7x5m e sistema de treliça com torres Line Array de 2m. Baixe nossas especificações técnicas detalhadas hoje e comece a planejar sua temporada de shows de maior sucesso.
