Uma corda principal de treliça é o membro estrutural primário que corre ao longo das bordas superior e inferior de uma treliça. A corda superior carrega principalmente forças de compressão, enquanto a corda inferior carrega principalmente forças de tensão. Juntos, eles formam o caminho de carga principal da treliça e determinam sua resistência, capacidade de vão, rigidez e desempenho estrutural geral.
Na maioria das treliças de alumínio, a corda principal é o tubo de grande diâmetro visível na parte externa da treliça. Muitas vezes é chamado de tubo principal em desenhos de fabricação e especificações de produtos.
Cada treliça consiste em três elementos principais:
Componente | Função |
|---|---|
Acorde superior | Transporta força de compressão |
Acorde inferior | Transporta força de tensão |
Membros da Web (chaves) | Transferir cargas entre acordes |
Visualizado de forma simples:
Acorde Superior ────────────── / / / / / / ────────────── Acorde InferiorOs banzos superior e inferior formam o esqueleto estrutural primário da treliça.
Sem estes membros, os contraventamentos por si só não podem suportar cargas significativas.
Quando uma treliça suporta iluminação, telas de LED, alto-falantes ou sistemas de cobertura, a estrutura dobra ligeiramente sob carga.
Essa flexão cria:
Compressão no acorde superior
Tensão no acorde inferior
Princípio estrutural:
M → Compressão do acorde superior + Tensão do acorde inferiorM
Em vez de resistir à flexão como uma viga sólida, uma treliça converte as forças de flexão em forças axiais dentro das cordas.
É por isso que as treliças podem atingir grandes vãos com peso próprio relativamente baixo.
Para treliças de alumínio, o diâmetro da corda principal é geralmente o primeiro fator que afeta a capacidade de carga.
Exemplos típicos:
Tubo de acorde principal | Aplicação Comum |
|---|---|
30 × 2mm | Treliça decorativa leve |
50 × 2mm | Treliça para eventos de serviço médio |
50 × 3mm | Treliça de palco profissional |
50 × 4mm | Sistemas de telhado para serviços pesados |
Embora a diferença possa parecer pequena, a capacidade estrutural aumenta significativamente com a espessura da parede do tubo e as propriedades da seção.
É por isso que as treliças de telhado profissionais quase sempre usam cordas principais maiores do que as treliças de exposição simples.
Uma das limitações de projeto mais importantes é o comprimento do vão.
À medida que a extensão aumenta:
A força de compressão aumenta
A deflexão aumenta
O risco de flambagem aumenta
O acorde principal deve ser forte o suficiente para resistir a esses efeitos.
Um acorde principal maior permite:
Períodos mais longos sem suporte
Maior capacidade de carga
Melhor rigidez
Deflexão reduzida
É por isso que os grandes sistemas de coberturas concertadas utilizam frequentemente secções de treliça de 520 mm, 760 mm ou até maiores.
Leitura relacionada:
Qual é a capacidade máxima de carga de um sistema de treliça de iluminação de alumínio?
Nas estruturas modernas de palcos e eventos, o acorde principal não é apenas um membro que suporta carga.
Também serve como:
Ponto de conexão para torneiras
Localização da conexão do parafuso
Posição do acessório de montagem
Suporte para sistemas de telhado
Interface para acessórios
Os exemplos incluem:
Sistemas de treliça de iluminação

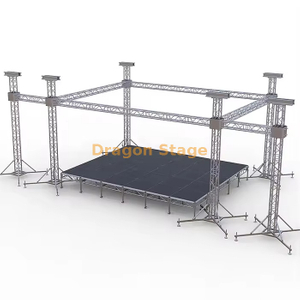

Sistemas de treliça de telhado
Sistemas de treliça para exposições
Torres de alto-falantes
Estruturas de suporte de LED
Guia relacionado:
O que é treliça de iluminação? (Guia definitivo para sistemas de palco, LED e eventos)
A maioria das treliças de alumínio profissionais usam:
Vantagens:
Alta resistência
Excelente resistência à fadiga
Boa resistência à corrosão
Adequado para estruturas pesadas
Alguns sistemas mais leves usam:
Vantagens:
Fabricação mais fácil
Menor custo
Bom desempenho geral
A seleção de materiais afeta diretamente:
Força de rendimento
Deflexão
Vida de fadiga
Carga máxima permitida
Leitura relacionada:
Não necessariamente.
A força primária geralmente vem de:
Tamanho do acorde principal
Grau do material
Geometria estrutural
Os colchetes transferem principalmente forças entre os acordes.
Uma treliça mais larga ajuda na rigidez, mas a capacidade ainda depende muito do projeto da corda.
Falso.
Duas treliças com dimensões externas idênticas podem ter classificações de carga completamente diferentes se a espessura das cordas ou os materiais forem diferentes.
Recurso | Acorde Principal | Membros da Web |
|---|---|---|
Caminho de carregamento primário | Sim | Não |
Compressão/Tensão | Alto | Moderado |
Extensão dos controles | Sim | Limitado |
Capacidade de controles | Sim | Parcial |
Importância Estrutural | Crítico | Importante |
O acorde principal é a espinha dorsal da treliça.
Os membros da alma ajudam a distribuir e transferir cargas, mas as cordas suportam a maioria das forças estruturais.
A corda principal é o membro estrutural mais importante de um sistema de treliça. Ao transportar forças de compressão e tensão, forma o caminho de carga principal que permite que as treliças alcancem vãos longos, altas capacidades de carga e uso eficiente de material.
Seja projetando um telhado de concerto, uma treliça de iluminação, uma estrutura de exposição ou uma torre de alto-falantes, compreender o papel da corda principal é essencial para selecionar o sistema de treliça correto e garantir a segurança estrutural.
