4296-BS300 Tubo redondo curvo aparafusado com projeto de treliça de alumínio para iluminação e estruturas decorativas
Referência de arquivo de desenho
Índice de desenho
4296
Arquivos de desenho relacionados

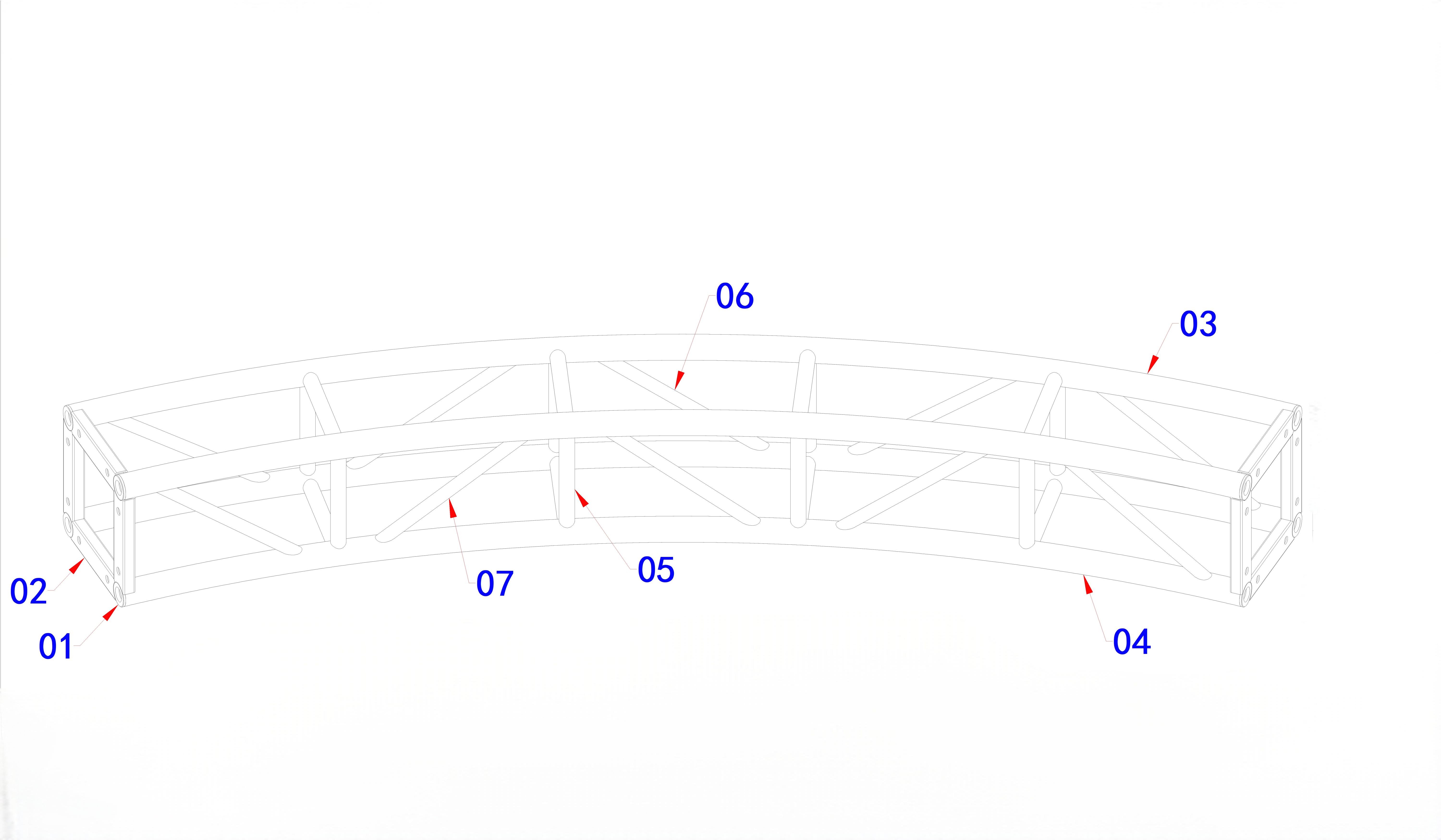

O desenho acima representa uma configuração curva personalizada do projeto de treliça de alumínio conectada por parafuso de tubo redondo BS300.
O índice de desenho é usado como referência para localizar desenhos CAD e registros de produção relacionados.
Informações de desenho
Item
Detalhes
Índice de desenho
4296
Série de desenhos
Treliça conectada por parafuso de tubo redondo curvo BS300
Tipo de Estrutura
Componente de treliça de alumínio curvado personalizado
Aplicativo
Estrutura de Iluminação Interior e Exterior / Estrutura Decorativa
Corte transversal
Largura 300 mm × Altura 300 mm
Tubo principal
Tubo redondo de alumínio de 50 mm
Raio de Curvatura
R4,87m
Ambiente
Aplicações internas e externas
Material
Liga de alumínio
Sistema de Conexão
Conexão de parafuso
Tipo de desenho
Desenho CAD 2D
Objetivo do projeto
Componente de estrutura de iluminação curva
Projeto de treliça de parafuso curvo 4296-BS300 para estruturas de iluminação e eventos
Introdução
Este arquivo de desenhos apresenta o componente de treliça de alumínio conectado por parafuso de tubo redondo curvo 4296-BS300 desenvolvido para estruturas de iluminação, estruturas decorativas e instalações de eventos personalizadas.
O desenho é indexado na referência 4296e o arquivo de desenho relacionado representa uma configuração curva personalizada com base no projeto de treliça conectada por parafuso de tubo redondo BS300.
A série de treliças curvas BS300 foi projetada para aplicações onde as seções retas da treliça não conseguem atender ao layout visual exigido. Ao personalizar o raio de curvatura, a estrutura pode atingir diferentes formatos de arco para arranjos de iluminação, instalações decorativas e estruturas de entretenimento.
Este desenho adota um raio curvo de R4,87m , proporcionando uma opção de layout curvo diferente em comparação com outras configurações de treliça curva BS300.
Visão geral do projeto
O 4296-BS300 adota uma estrutura modular de tubo redondo curvo conectado por parafuso.
Em comparação com estruturas curvas soldadas fixas, os componentes de treliça conectados por parafusos oferecem vantagens em:
Eficiência de transporte;
Conveniência de armazenamento;
Montagem flexível;
Configuração estrutural personalizada.
O design curvo permite que o sistema de treliça BS300 seja integrado em:
Estruturas de iluminação em forma de arco;
Estruturas decorativas para eventos;
Sistemas de iluminação de bares e entretenimento;
Estruturas de exposição personalizadas.
O método de conexão é um fator importante na seleção de componentes estruturais temporários. Diferentes sistemas de conexão, como conexão de ponta, conexão de parafuso e conexão de placa, são selecionados de acordo com os requisitos da aplicação.
Mais informações sobre métodos de conexão de treliça podem ser encontradas em:
Para estruturas de treliça curvas, o componente curvo é apenas uma parte do sistema estrutural completo.
A configuração final depende de:
Raio de curvatura;
Dimensões gerais da estrutura;
Cargas de equipamentos de iluminação;
Método de apoio;
Ambiente de instalação;
Requisitos de segurança.
Em comparação com as seções de treliça retas padrão, as treliças curvas exigem personalização adicional durante a fabricação porque o raio afeta diretamente a precisão da fabricação e a montagem final.
A liga de alumínio é amplamente utilizada para estruturas de eventos temporários devido às suas características de leveza, resistência à corrosão e aparência limpa.
Para futuras aplicações de compras, este arquivo de desenhos pode ser conectado com:
Treliça de parafuso de tubo redondo curvado BS300
Configuração possível do produto:
Treliça Curva BS300 R4.87m
Aplicações de produtos relacionados:
Treliça de iluminação de bar;
Estrutura de Iluminação Decorativa;
Treliça de evento curva.
O arquivo de desenhos demonstra a capacidade de design personalizado do Dragon Stage, enquanto as páginas dos produtos fornecem informações e especificações de compra.
Perguntas frequentes
1. Para que é usada principalmente a treliça de parafuso curvo BS300?
A treliça de parafuso curvo BS300 é projetada principalmente para estruturas de iluminação curvas, estruturas decorativas e estruturas de eventos personalizadas.
2. O que significa R4.87m neste desenho?
R4.87m representa o raio de curvatura da seção curva da treliça. Diferentes valores de raio criam diferentes formatos de arco.
3. O Dragon Stage pode personalizar diferentes tamanhos de raios curvos?
Sim. O raio curvo pode ser personalizado de acordo com os requisitos do projeto, espaço de instalação e requisitos de projeto estrutural.
4. Qual é a diferença entre a treliça curva BS300 e a treliça reta BS300?
A treliça reta BS300 é usada principalmente para estruturas lineares, enquanto a treliça curva BS300 é projetada para layouts em forma de arco e designs visuais especiais.
5. Esta treliça curva pode ser usada ao ar livre?
Sim. Pode ser usado ao ar livre, mas a estrutura completa deve considerar fatores ambientais como carga de vento, condições de suporte e requisitos de instalação.
Aviso de projeto
Os desenhos mostrados neste arquivo são fornecidos para fins de referência para demonstrar a capacidade de design personalizado do Dragon Stage.
O projeto estrutural final deve ser confirmado de acordo com os requisitos reais do projeto, condições de carga, ambiente de instalação e requisitos de segurança aplicáveis.
Um círculo de treliça com diâmetro de 2 metros e dimensões seccionais de 290mm x 290mm, equipado com conectores de ponta, é um elemento estrutural que oferece alto nível de resistência e estabilidade para diversos projetos de construção.
