2021/3404

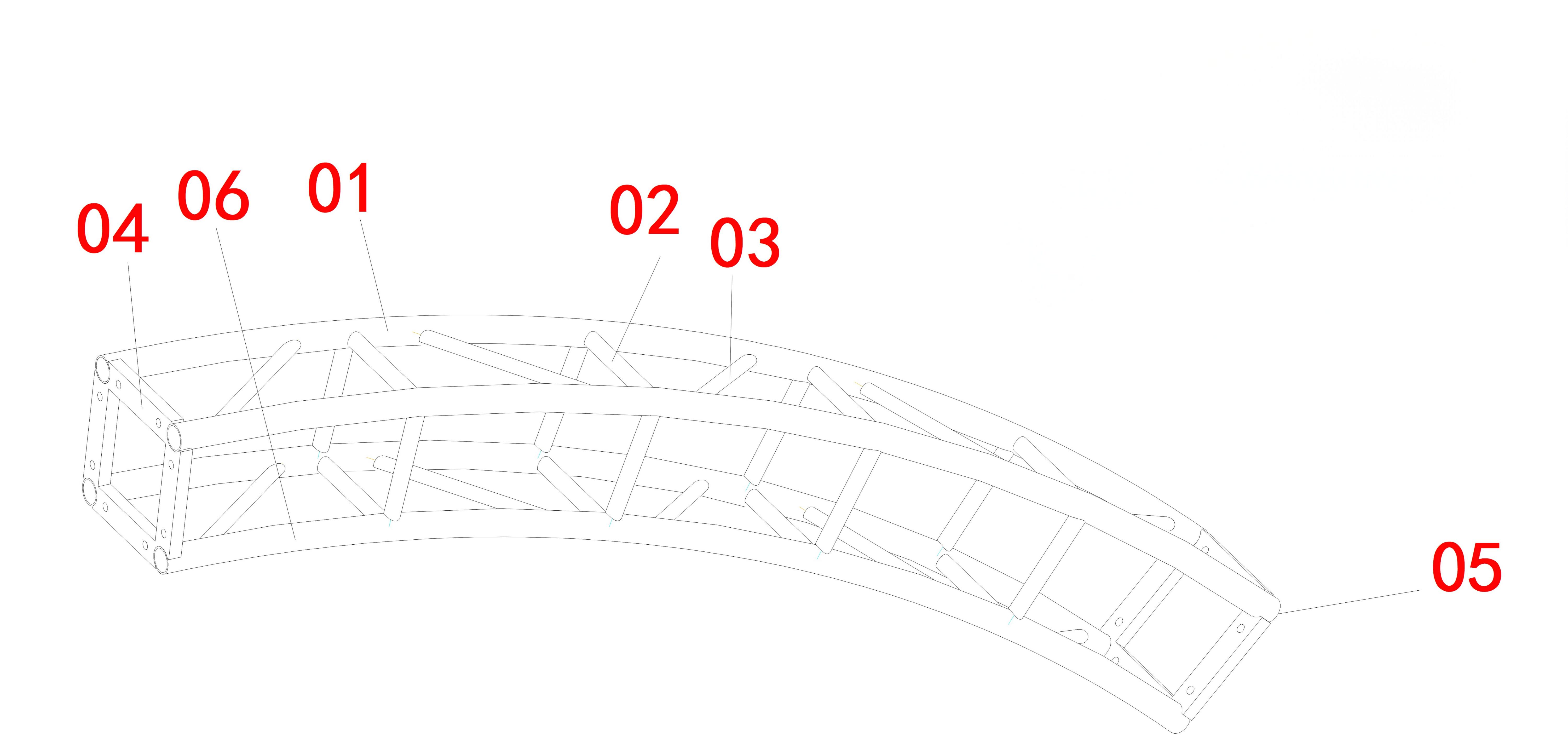

2021-3404-BS30(R3.6m).jpg O desenho acima representa uma configuração curva do projeto de treliça de alumínio conectada por parafuso de tubo redondo BS300 usado para estruturas de iluminação, instalações decorativas e aplicações de eventos personalizados.
O índice de desenho é usado como referência para localizar desenhos CAD e registros de produção relacionados.
Item | Detalhes |
|---|---|
Índice de desenho | 2021/3404 |
Série de desenhos | Treliça conectada por parafuso de tubo redondo curvo BS300 |
Tipo de Estrutura | Componente de treliça de alumínio curvado personalizado |
Aplicativo | Estrutura de Iluminação Interior e Exterior / Estrutura Decorativa |
Corte transversal | Largura 300 mm × Altura 300 mm |
Tubo principal | Tubo redondo de alumínio de 50 mm |
Raio de Curvatura | R3,6m |
Ambiente | Aplicações internas e externas |
Material | Liga de alumínio |
Sistema de Conexão | Conexão de parafuso |
Tipo de desenho | Desenho CAD 2D |
Objetivo do projeto | Componente de iluminação curva e estrutura decorativa |
Este arquivo de desenhos apresenta o componente de treliça de alumínio conectado por parafuso de tubo redondo curvo 2021/3404-BS300 desenvolvido para estruturas de iluminação, estruturas decorativas e instalações de eventos personalizadas.
O desenho está indexado sob a referência 2021/3404 , e o arquivo de desenho relacionado representa uma configuração curva personalizada com base no projeto de treliça conectada por parafuso de tubo redondo BS300.
Ao contrário das seções retas da treliça, os componentes curvos da treliça são usados principalmente quando o projeto requer uma aparência visual especial, layout circular ou arranjo de iluminação curva.
A treliça curva BS300 combina uma seção estrutural de 300 mm × 300 mm, design de tubo redondo de alumínio de 50 mm e sistema de conexão de parafuso para fornecer uma solução flexível para estruturas de eventos internos e externos.
O 2021/3404-BS300 adota uma estrutura de tubo redondo modular curvo conectado por parafuso.
Em comparação com estruturas curvas soldadas, os componentes de treliça curva conectados por parafusos oferecem vantagens em:
Eficiência de transporte;
Conveniência de armazenamento;
Instalação flexível;
Layouts estruturais personalizados.
O design curvo permite que a treliça seja integrada em estruturas que requerem:
Arranjos de iluminação em forma de arco;
Estruturas curvas decorativas;
Estruturas de eventos circulares ou semicirculares;
Instalações de entretenimento personalizadas.
O método de conexão é um fator importante na seleção de componentes estruturais temporários. Diferentes sistemas de conexão, como conexão de ponta, conexão de parafuso e conexão de placa, são selecionados de acordo com os requisitos da aplicação.
Mais informações sobre métodos de conexão de treliça podem ser encontradas em:
Compreendendo as conexões de ponta, parafuso e placa em sistemas de treliça
O arquivo de projeto de treliça curva 2021/3404-BS300 inclui a seguinte configuração:
2021-3404-BS30(R3.6m).jpg Raio:
R3,6m
Aplicativo:
Adequado para estruturas de iluminação curvas, estruturas decorativas para eventos, estruturas de iluminação de bares e instalações visuais personalizadas.
O componente de treliça curva BS300 é normalmente integrado em estruturas de eventos completas, em vez de ser usado de forma independente.
As aplicações típicas incluem:
Estruturas de iluminação em barras curvas;
Estruturas de decoração de clubes internos;
Sistemas de iluminação de palco curvos;
Estruturas de exibição de exposições;
Instalações decorativas para eventos;
Estruturas de treliça de alumínio personalizadas.
A configuração final pode incluir componentes adicionais como:
Dispositivos de iluminação;
Motores e equipamentos de elevação;
Painéis decorativos;
Estruturas de suporte;
Acessórios de conexão.
Aplicações relacionadas:
Para estruturas de treliça curvas, a seção curva individual é apenas uma parte do sistema estrutural completo.
A configuração final depende de:
Raio de curvatura;
Layout geral da estrutura;
Carregamento de equipamentos;
Método de instalação;
Condições de apoio;
Ambiente interno ou externo.
Estruturas curvas geralmente requerem design personalizado porque o raio, os pontos de conexão e os métodos de suporte afetam diretamente a instalação final.
A seleção do material também afeta o desempenho estrutural. A liga de alumínio é amplamente utilizada em estruturas de eventos devido às suas características de leveza, resistência à corrosão e qualidade de aparência.
Conhecimento relacionado:
O componente de treliça curvo conectado por parafuso BS300 pode ser integrado em:
Sistemas de treliças de iluminação curva;
Estruturas de iluminação de clubes;
Estruturas decorativas para eventos;
Quadros expositivos;
Estruturas de palco personalizadas.
Soluções relacionadas:
Para futuras aplicações de compras, este arquivo de desenhos pode ser conectado com:
Configuração possível do produto:
Treliça Curva BS300 R3.6m
O arquivo de desenhos demonstra a capacidade de design personalizado do Dragon Stage, enquanto as páginas dos produtos fornecem informações e especificações de compra.
A treliça de parafuso curvo BS300 é projetada principalmente para estruturas de iluminação curvas, estruturas decorativas e instalações de eventos personalizadas.
Sim. O raio curvo pode ser customizado de acordo com os requisitos do projeto, layout estrutural e condições de instalação.
As seções de treliça retas são usadas principalmente para estruturas lineares, enquanto as seções de treliça curvas são usadas quando os projetos exigem layouts em forma de arco ou designs visuais especiais.
Sim. Pode ser utilizado para aplicações externas, mas a estrutura final deve considerar as condições ambientais, principalmente cargas de vento e métodos de suporte.
Sim. A Dragon Stage pode fornecer soluções personalizadas, incluindo projeto de treliça curva, configuração estrutural e suporte de fabricação.
Os desenhos mostrados neste arquivo são fornecidos para fins de referência para demonstrar a capacidade de design personalizado do Dragon Stage.
O projeto estrutural final deve ser confirmado de acordo com os requisitos reais do projeto, condições de carga, ambiente de instalação e requisitos de segurança aplicáveis.
