Treliça de alumínio conectada por parafuso de tubo redondo BS400 × 600
Referência de arquivo de desenho
Índice de desenho
Índice de desenho
Configuração
Comprimento

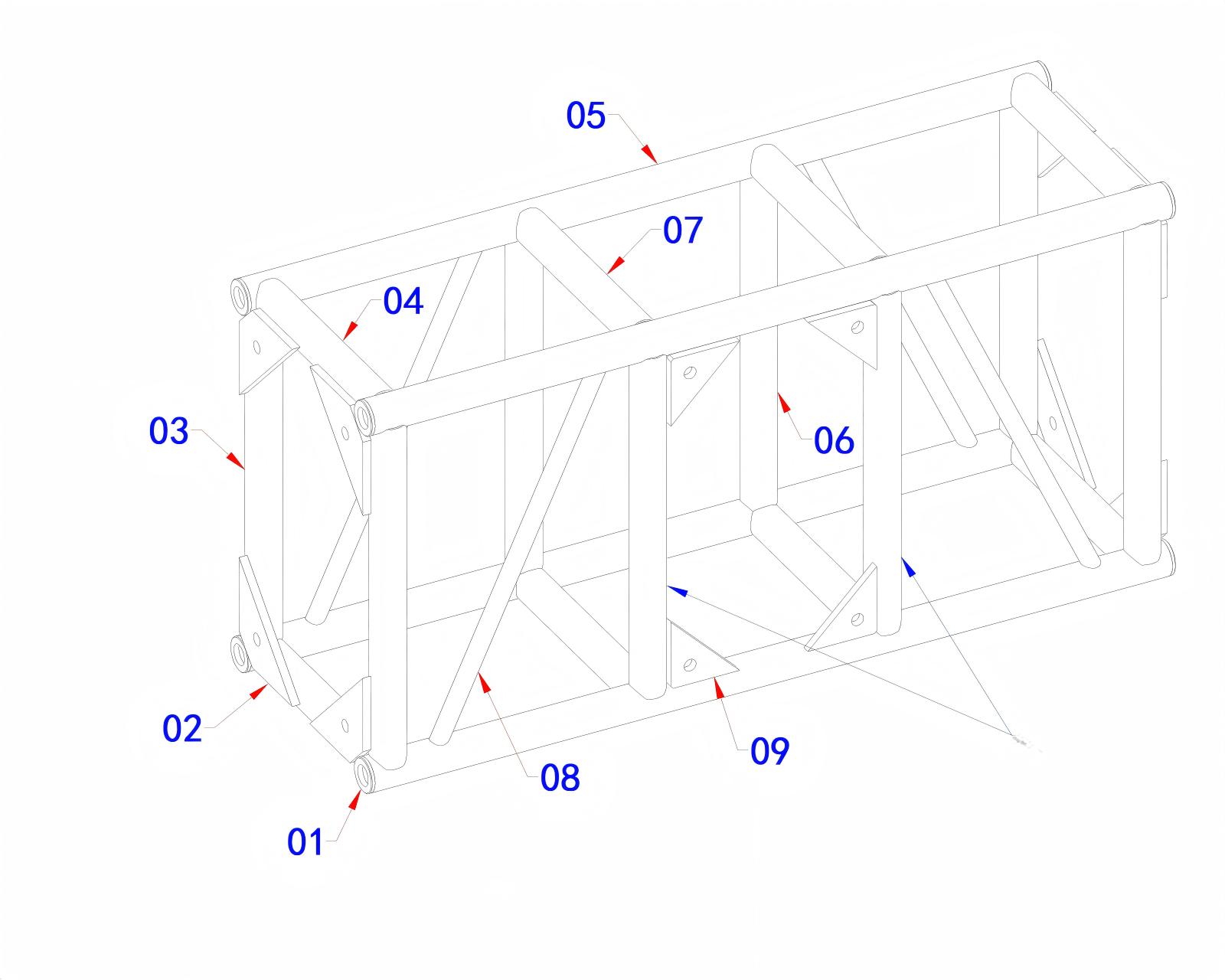

4002
Treliça conectada por parafuso BS400×600
1.2m

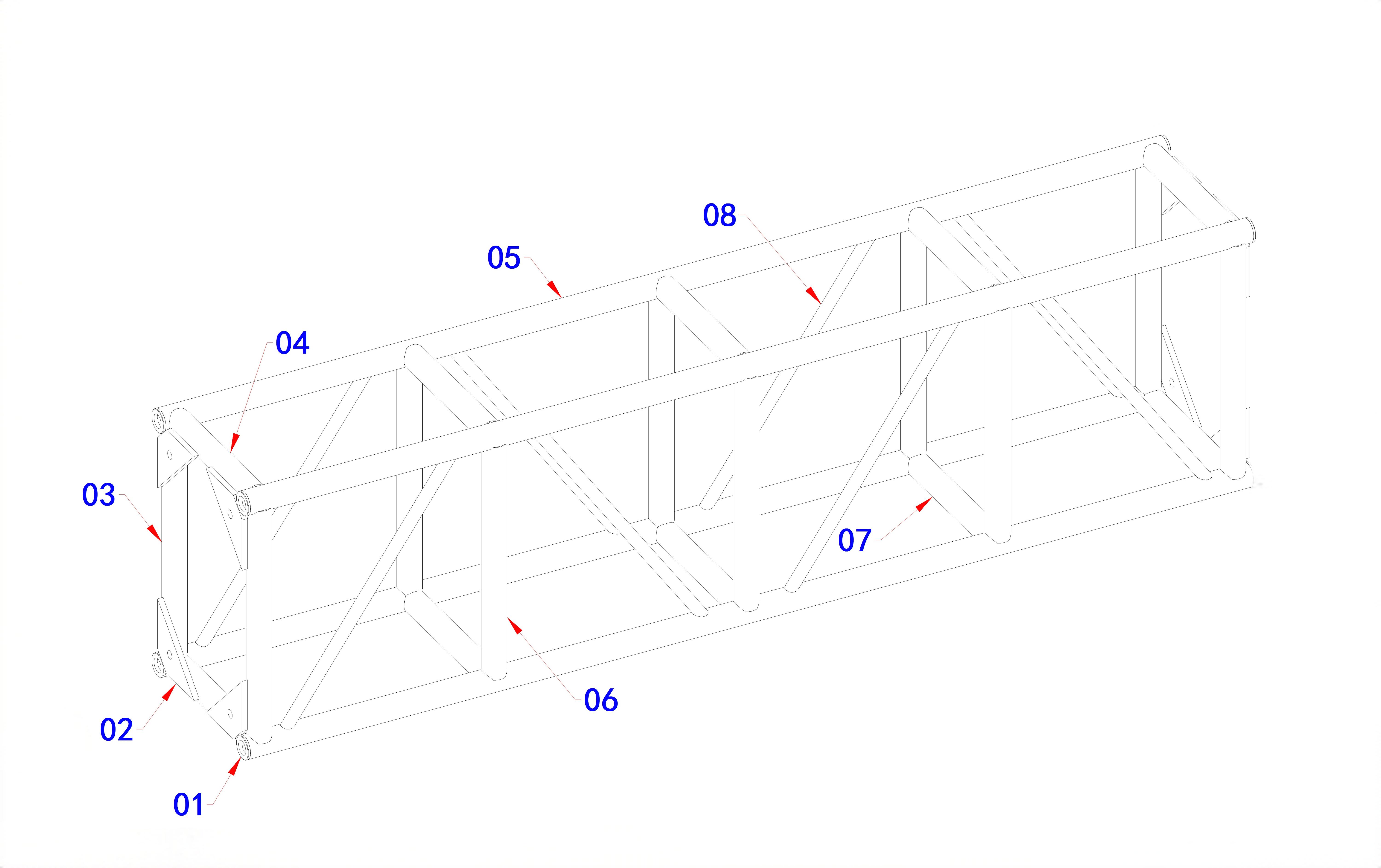

4002
Treliça conectada por parafuso BS400×600
2.2m

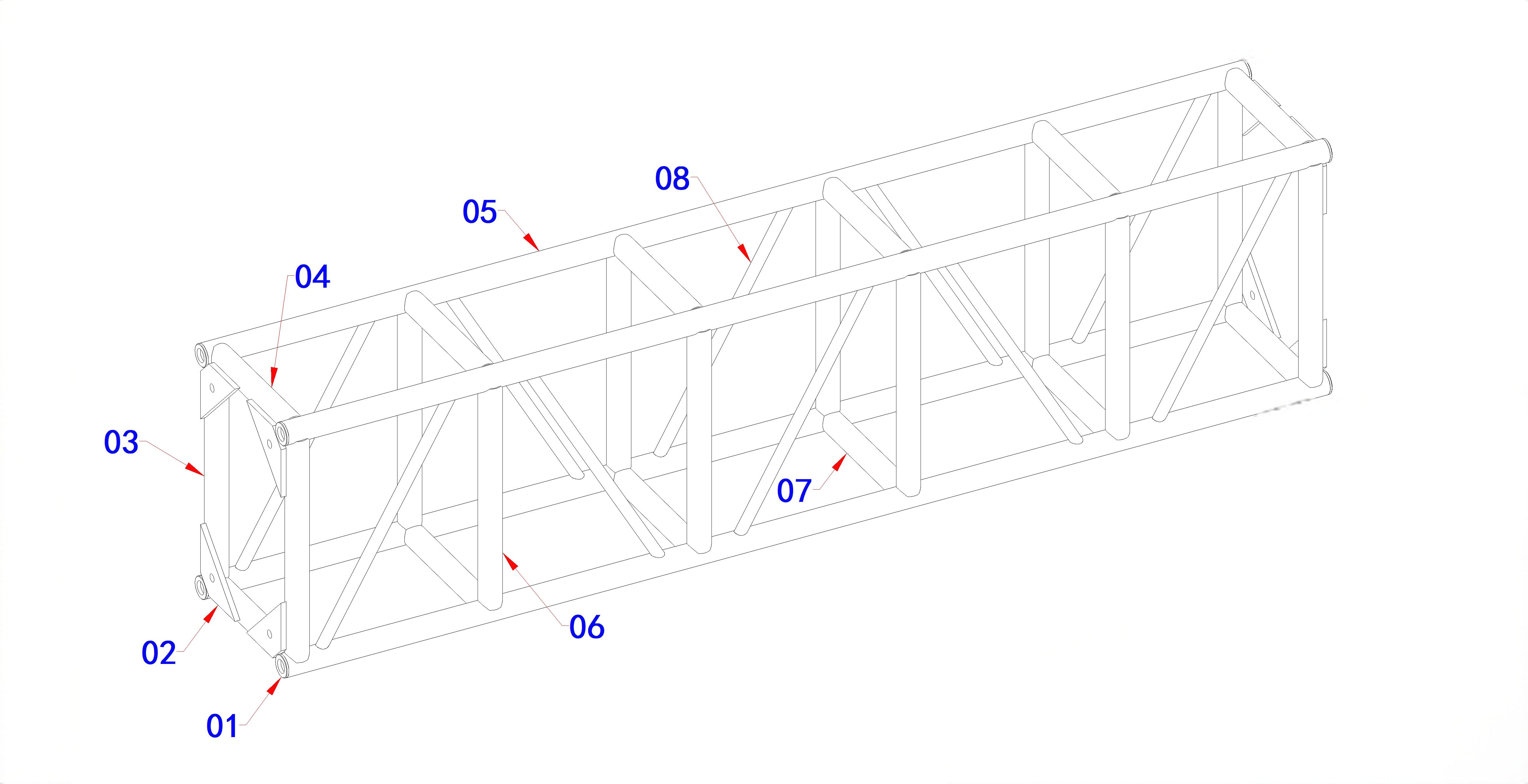

4002
Treliça conectada por parafuso BS400×600
2,4m

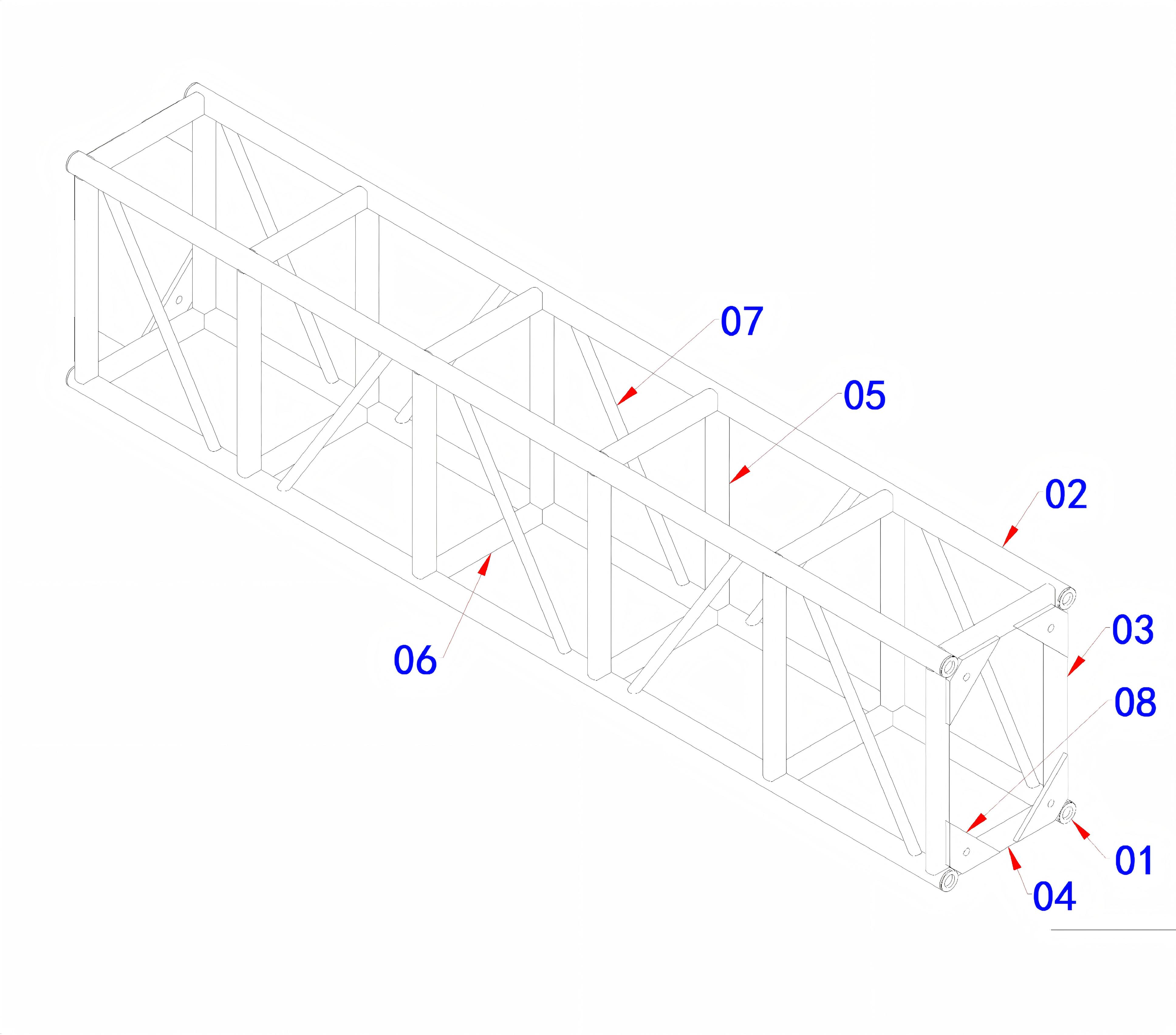

3692
Treliça conectada por parafuso BS400×600
2,6 m
Informações de desenho
Item
Detalhes
Série de desenhos
Treliça de alumínio conectada por parafuso da placa final do tubo redondo BS400 × 600
Tipo de Estrutura
Treliça de iluminação padrão / treliça de estrutura mecânica
Aplicativo
Treliça de iluminação interna e externa, estruturas de palco, estruturas de suporte mecânico
Corte transversal
Largura 400 mm × Altura 600 mm
Tubo principal
Tubo redondo de alumínio de 50 mm
Opções de comprimento
1,2 m / 2,2 m / 2,4 m / 2,6 m (comprimento personalizado disponível)
Ambiente
Aplicações de iluminação de palco interna e externa
Material
Liga de alumínio
Sistema de Conexão
Conexão de parafuso com placas finais
Tipo de desenho
Desenho CAD 2D
Objetivo do projeto
Estruturas de iluminação interior e exterior, estruturas de treliça mecânica e componentes estruturais modulares de alumínio
Produtos Relacionados
Sistemas de treliça de iluminação padrão, estruturas de treliça de telhado externo
Visão geral da treliça conectada por parafuso BS400 × 600
O sistema de treliça de alumínio aparafusado BS400×600 é uma estrutura de treliça retangular de tamanho maior projetada para aplicações que exigem maior capacidade estrutural e possibilidades de instalação mais amplas em comparação com a treliça padrão de 400×400mm.
O sistema utiliza cordas principais de tubo redondo de alumínio de 50 mm com conexões de parafuso de placa final , fornecendo uma solução destacável e modular para:
Estruturas de iluminação profissional;
Estruturas de palco ao ar livre;
Sistemas de suporte mecânico;
Estruturas de alumínio personalizadas.
Com um perfil de 400 mm de largura e 600 mm de altura , esta treliça proporciona maior rigidez vertical e capacidade de carga, mantendo as vantagens da construção em alumínio.
Principais recursos
Perfil Estrutural Maior
Comparada com a treliça BS400×400, a altura de 600 mm fornece:
Maior resistência à flexão;
Melhor rigidez estrutural;
Maior capacidade de carga;
Adequado para vãos mais longos e instalações de iluminação maiores.
Projeto de conexão de parafuso
O sistema de conexão por parafuso da placa final fornece:
Montagem e desmontagem rápidas;
Transporte conveniente;
Componentes estruturais reutilizáveis;
Expansão flexível do sistema.
Construção em Alumínio
Utilizando material de liga de alumínio, a treliça BS400×600 oferece:
Transporte leve;
Resistência à corrosão;
Boa relação resistência/peso;
Adequado para instalações temporárias e permanentes.
Componentes Estruturais
Componente
Descrição
Acordes Principais
Tubos redondos de alumínio de 50 mm formando a estrutura primária de suporte de carga
Membros Verticais
Manter o perfil de treliça retangular de 600 mm de altura
Suporte Diagonal
Melhore a estabilidade geral e a distribuição de carga
Placas finais
Fornece juntas modulares conectadas por parafusos
Sistema de conexão de parafuso
Permite instalação e desmontagem rápidas
Especificações de comprimento disponíveis
Modelo
Corte transversal
Comprimento
Tubo principal
Conexão
BS4060-1.2
400 mm × 600 mm
1.2m
Tubo redondo de alumínio de 50 mm
Conexão de parafuso
BS4060-2.2
400 mm × 600 mm
2.2m
Tubo redondo de alumínio de 50 mm
Conexão de parafuso
BS4060-2.4
400 mm × 600 mm
2,4m
Tubo redondo de alumínio de 50 mm
Conexão de parafuso
BS4060-2.6
400 mm × 600 mm
2,6 m
Tubo redondo de alumínio de 50 mm
Conexão de parafuso
Comprimentos personalizados estão disponíveis de acordo com os requisitos do projeto.
1. Para que é usada a treliça de alumínio BS400×600?
A treliça de alumínio BS400×600 é usada principalmente para estruturas de iluminação de palco, estruturas de eventos ao ar livre, suportes mecânicos e estruturas de alumínio personalizadas que exigem maior rigidez.
2. Qual é o tamanho da treliça BS400×600?
O tamanho padrão do perfil é 400 mm de largura × 600 mm de altura , usando cordas principais de tubo redondo de alumínio de 50 mm.
3. Quais comprimentos estão disponíveis para a treliça BS400×600?
Os comprimentos padrão atuais incluem:
1,2 m;
2,2m;
2,4m;
2,6m.
Comprimentos personalizados estão disponíveis.
4. Qual sistema de conexão o BS400×600 usa?
BS400×600 utiliza um sistema de conexão por parafuso de placa final, permitindo rápida montagem e desmontagem.
5. A treliça BS400×600 pode ser usada ao ar livre?
Sim, BS400×600 pode ser usado para palcos externos e estruturas de iluminação. No entanto, as aplicações externas requerem consideração da carga do vento, do projeto estrutural e das condições de instalação.
Aviso de projeto
Os desenhos mostram configurações de treliça de alumínio conectadas por parafuso padrão BS400×600.
As especificações estruturais finais deverão ser confirmadas de acordo com os requisitos do projeto, cargas dos equipamentos e condições de instalação.
