As corridas de obstáculos ao ar livre requerem sistemas estruturais muito diferentes das estruturas convencionais de eventos.
Ao contrário dos palcos padrão ou das estruturas de exposição, os sistemas de corrida de obstáculos devem suportar a interação humana dinâmica, incluindo escalada, balanço, salto e cargas de impacto repetidas.
Para este projeto de esportes radicais ao ar livre em Mudderhorn, o cliente usou componentes de treliça de alumínio personalizados Dragon Stage para criar uma estrutura de corrida de obstáculos em grande escala. Com base nos desenhos de engenharia originais fornecidos pela Dragon Stage, o cliente concluiu a instalação local e transformou o conceito de design em uma verdadeira instalação de competição.
Este projeto demonstra como os sistemas modulares de treliças de alumínio podem ser aplicados além das aplicações tradicionais de eventos e fornecem soluções estruturais confiáveis para ambientes de esportes radicais.
Para obter mais informações sobre aplicações semelhantes, consulte:
Sistema de treliça Ninja Warrior
e
Sistemas de treliça de alumínio personalizados para corrida de obstáculos
Tipo de projeto: Pista de obstáculos para esportes radicais ao ar livre
Aplicação: Estrutura de Competição Mudderhorn
Estrutura: Estrutura de treliça de alumínio personalizada
Suporte de projeto: Projeto de engenharia do Dragon Stage
Instalação: concluída pela equipe do cliente
Ambiente: Local para eventos em pastagens ao ar livre
Uma das partes mais importantes de um projeto de corrida de obstáculos customizado é converter uma ideia em uma estrutura segura e prática.

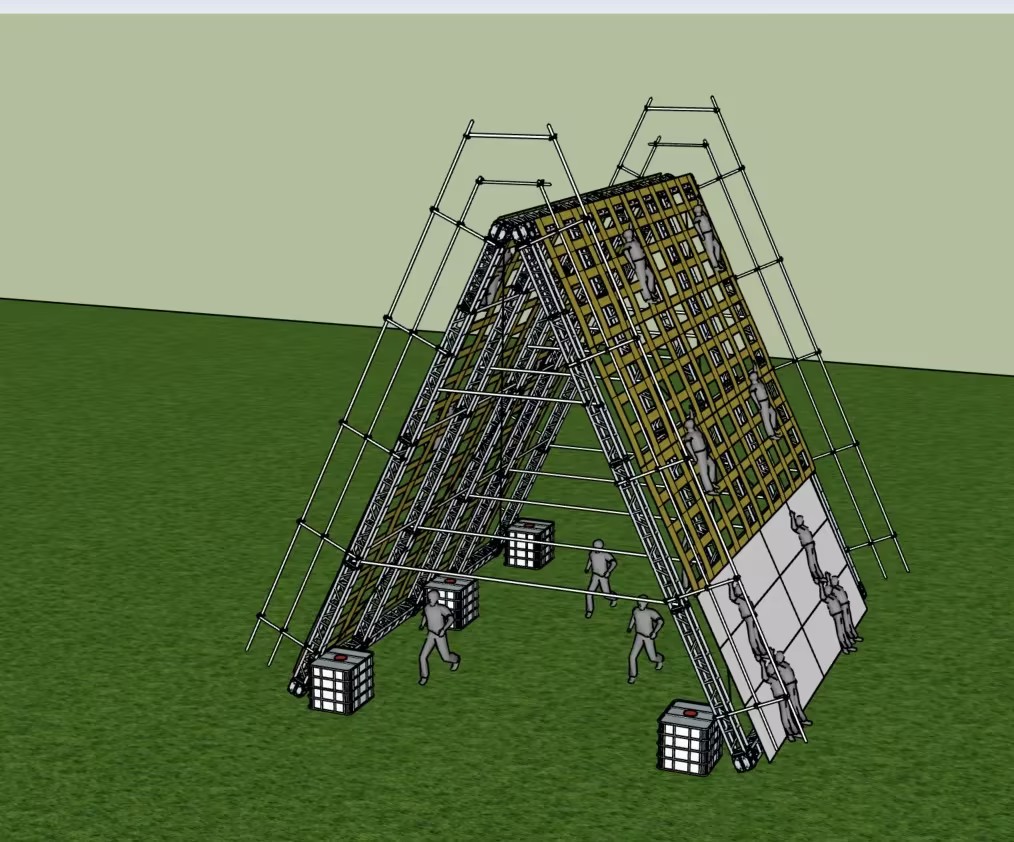

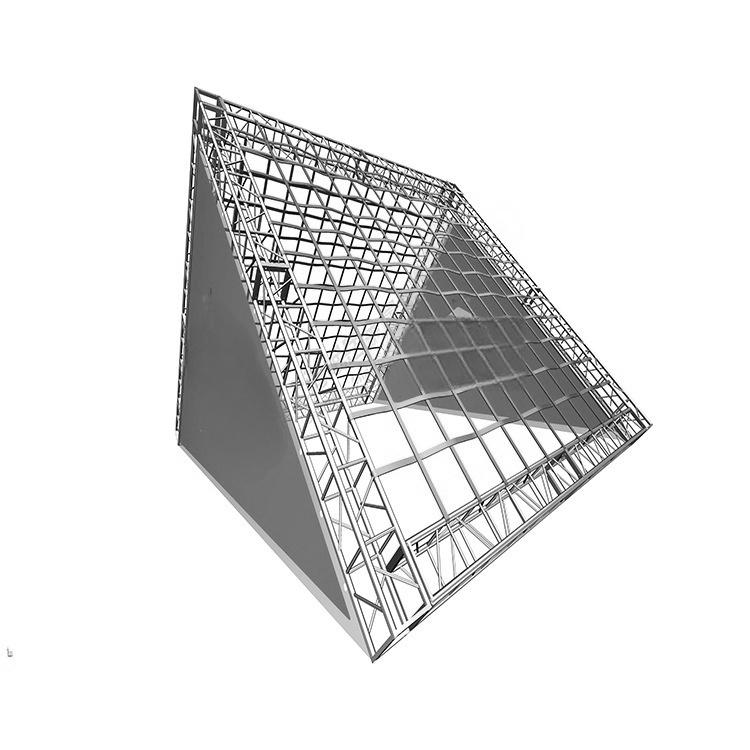

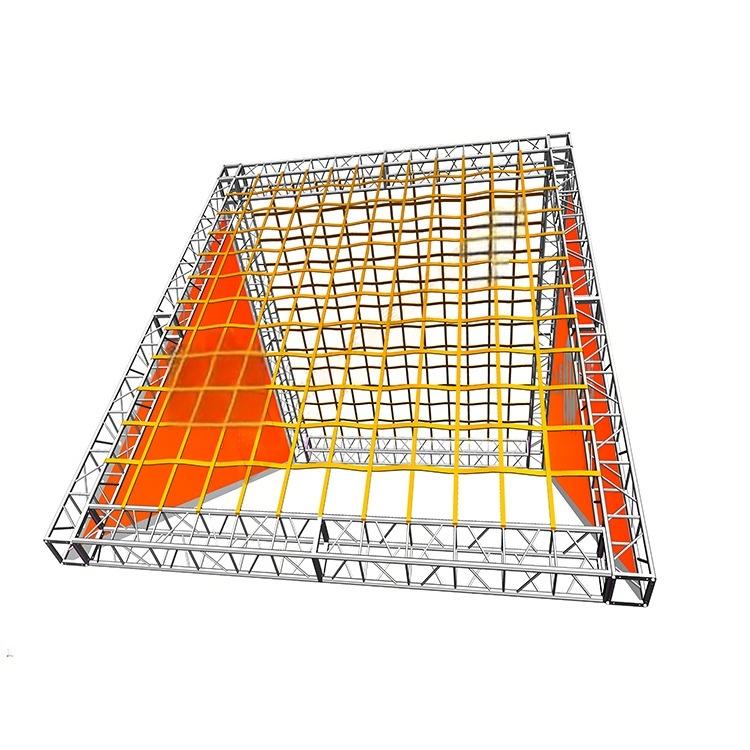

Antes da fabricação, a Dragon Stage forneceu desenhos estruturais mostrando:
Layout geral de obstáculos
Estrutura de treliça principal
Posições de conexão
Arranjo da estrutura de suporte
Conceito de instalação

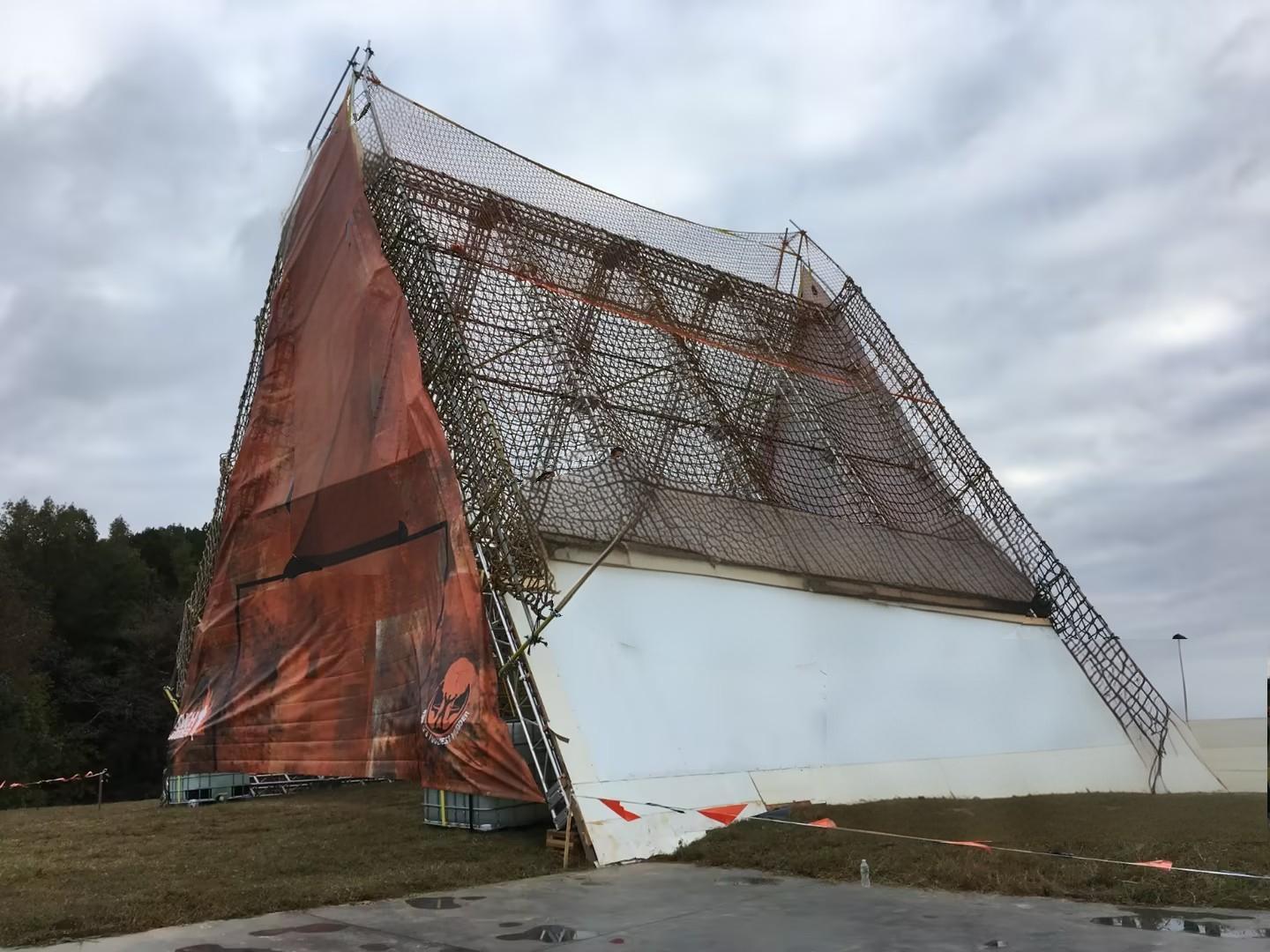

A estrutura final concluída segue de perto o conceito de design original.
A comparação entre os desenhos de engenharia 3D e as fotos do projeto concluído demonstra a flexibilidade dos sistemas modulares de treliças de alumínio na criação de ambientes esportivos personalizados.
Este processo do projeto à instalação é semelhante a outras aplicações estruturais personalizadas descritas em:
Aplicação de treliças de liga de alumínio em corridas espartanas
As estruturas de corrida de obstáculos experimentam condições de carga únicas.
Durante a operação, os participantes poderão:
Suba em estruturas elevadas
Puxe e empurre contra componentes de obstáculos
Aplicar forças dinâmicas repetidas
Percorra diferentes seções simultaneamente
Portanto, o sistema estrutural precisa considerar:
Distribuição de carga
Confiabilidade da conexão
Rigidez estrutural
Durabilidade dos materiais
Segurança de instalação
A treliça de liga de alumínio é uma escolha de material ideal porque combina:
Alta relação resistência-peso
Resistência à corrosão
Transporte fácil
Montagem eficiente
Reutilização para eventos futuros
Essas vantagens tornam a treliça de alumínio amplamente utilizada em corridas Spartan, percursos Ninja Warrior e outros eventos de desafio ao ar livre.
Mais informações técnicas podem ser encontradas em:
Como selecionar as treliças de liga de alumínio adequadas para eventos de esportes radicais
Cada organizador de corrida de obstáculos tem requisitos diferentes:
Tamanho do local
Nível de competição
Número de participantes
Nível de dificuldade
Formato do evento
Uma estrutura modular de treliça de alumínio permite que os projetistas criem layouts exclusivos de acordo com os requisitos do projeto.
O projeto Mudderhorn demonstra esta vantagem.
A grande estrutura em estilo A integra vários elementos de obstáculo, mantendo uma estrutura estrutural clara.
Comparados com estruturas permanentes de concreto, os sistemas de treliça modulares fornecem:
Instalação mais rápida
Transporte mais fácil
Possibilidades de modificação futura
Melhor flexibilidade de eventos
Isto segue a mesma filosofia de design modular usada em estruturas de eventos profissionais.
A segurança é a consideração mais importante para qualquer estrutura de esportes radicais.
Um sistema confiável de corrida de obstáculos requer atenção a:
O sistema de treliça deve ser projetado de acordo com as cargas e condições de uso esperadas.
A liga de alumínio de alta qualidade garante resistência e desempenho externo de longo prazo.
Métodos de conexão confiáveis são essenciais porque os participantes interagem diretamente com a estrutura.
A inspeção regular ajuda a identificar possíveis problemas antes dos eventos.
Para obter mais informações sobre considerações de segurança, consulte:
e
Este projeto Mudderhorn representa outra área de aplicação da tecnologia de treliça de alumínio Dragon Stage.
Nossa experiência abrange:
Estruturas do Guerreiro Ninja
Obstáculos de corrida espartana
Percursos de obstáculos ao ar livre
Plataformas de competição personalizadas
Estruturas de eventos temporários
Por meio de projeto de engenharia, capacidade de fabricação e suporte a projetos, a Dragon Stage ajuda os clientes a transformar conceitos criativos em estruturas práticas.
Aplicações relacionadas:
Aplicações de treliças de liga de alumínio em eventos de corrida Spartan
O impacto multifacetado das treliças de liga de alumínio na hospedagem da Spartan Race
O projeto de corrida de obstáculos ao ar livre Mudderhorn mostra como sistemas de treliça de alumínio personalizados podem apoiar aplicações inovadoras de esportes radicais.
Dos desenhos de engenharia à instalação no mundo real, este projeto demonstra a adaptabilidade, resistência e praticidade das estruturas modulares de alumínio.
Para organizadores que planejam percursos Ninja Warrior, corridas de obstáculos ou eventos de desafio ao ar livre, um sistema de treliça de alumínio projetado profissionalmente fornece uma base confiável para a criação de experiências seguras e emocionantes.
