Especificações principais

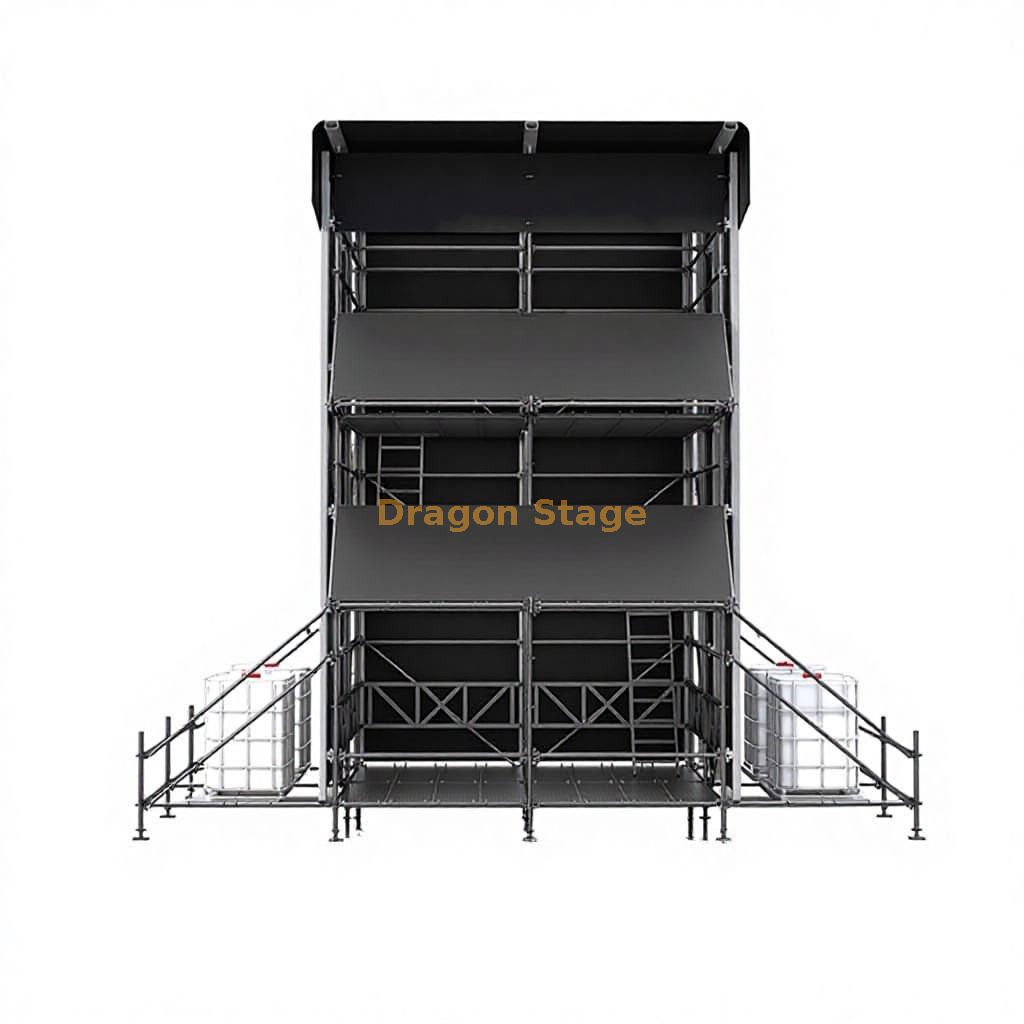

Estrutura principal Ringlock FOH multinível

O corpo principal deste produto é construído a partir de uma estrutura modular Ringlock.

Comparada com uma cabine FOH simples, esta configuração fornece uma estrutura de trabalho vertical de vários níveis , adequada para funções de controle de eventos onde os operadores exigem uma posição mais elevada e um espaço de trabalho técnico mais organizado.

De acordo com o BOQ fornecido, a estrutura principal do Ringlock inclui:

• Principais padrões verticais

• Livros horizontais

• Chaves diagonais

• Membros estruturais de uma fileira de 2m

• Pranchas de plataforma

• Componentes de acesso por escada

Como a torre é baseada em componentes modulares Ringlock, ela pode ser transportada, montada, desmontada e reutilizada em diferentes projetos de eventos.

Para sistemas Ringlock relacionados, consulte nosso Ringlock Stage System e Steel Ringlock Stage Platform.

Estrutura de telhado de alumínio híbrido

Uma das principais diferenças deste produto FOH é que ele não é uma solução de telhado completa apenas com Ringlock.

Em vez disso, o telhado é formado usando um pacote de moldura de alumínio dedicado , criando uma estrutura híbrida Ringlock + alumínio .

O BOQ fornecido inclui:

• Vigas de telhado de alumínio – 6,1231m × 6 peças

• Postes de lona de alumínio para parede lateral – 6.0000m × 9 unid.

• Garfos de coluna de alumínio – 0,5000m × 9 peças

• Vigas de cobertura estabilizadoras – 1,5000m × 9 peças

Esta estrutura de telhado de alumínio funciona em conjunto com o corpo da torre Ringlock para suportar o telhado inclinado e o sistema de fechamento.

Para mais produtos estruturais de alumínio, os clientes também podem navegar em nossas linhas de treliças de alumínio e treliças de palco .

Configuração de telhado inclinado

A forma do telhado é uma das características definidoras desta torre.

As dimensões confirmadas indicam:

• Ponto alto do telhado: 7m

• Ponto baixo do telhado: 6m

• Altura lateral: 6m

Isso cria um perfil de telhado de inclinação única , que é diferente de uma plataforma de controle plana ou de um telhado de cabine pequeno e inclinado.

A página do produto atual registra apenas a geometria. Ele não faz uma afirmação de engenharia separada em relação ao desempenho de drenagem, gerenciamento de vento ou carga no telhado.

Espaço de trabalho FOH fechado

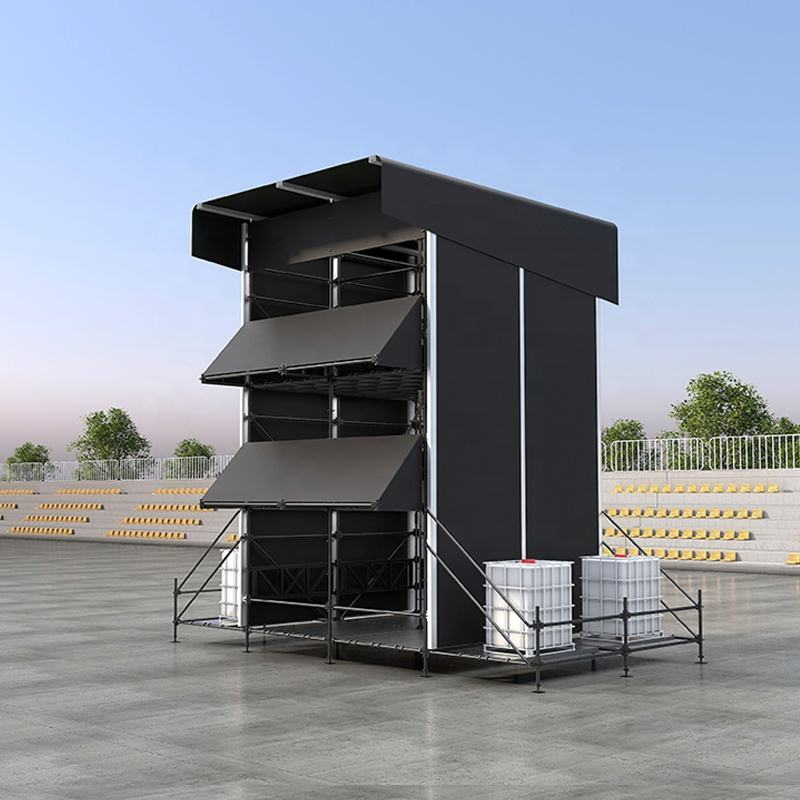

Esta torre FOH inclui uma cobertura de tecido e um pacote de gabinete.

De acordo com o BOQ, os componentes de tecido fornecidos incluem:

• Lona do telhado principal – 48.0000m² × 1 peça

• Lona de cobertura estabilizadora – 3.0000m² × 6 peças

• Cortina 1 (lateral) – 24.0000m² × 2 peças

• Cortina 2 (frente/traseira) – 24.0000m² × 1 peça

Esses componentes ajudam a formar uma área operacional técnica mais protegida em comparação com uma torre de andaime totalmente aberta.

A direção exata de abertura, o lado de visualização e a disposição da cortina podem ser ajustados de acordo com o layout real do FOH.

Componentes de plataforma e acesso

A torre inclui plataformas de trabalho e componentes de acesso para circulação interna e operação.

O BOQ inclui:

• Pranchas de plataforma – 0,2780m × 84 peças

• Prancha de plataforma aberta, alumínio + madeira – 2.0000m × 2 unid.

• Escadas de alumínio para serviços pesados ​​– 2 peças

Esses componentes sugerem uma torre de operação multinível onde são necessários acesso interno e continuidade da plataforma de trabalho.

Isto torna a estrutura adequada para aplicações técnicas como:

• Controle de áudio

• Controle de iluminação

• Controle de vídeo

• Mostrar chamada

• Gestão de eventos

• Coordenação de produção

Para aplicações de eventos mais amplas, consulte nossa página Evento de Concerto .

Estrutura Base Auxiliar Inferior

O BOQ também inclui um pacote separado de estrutura de base inferior:

• Padrões verticais básicos – 1.0000m × 6 peças

• Livros base – 2.0000m × 10 peças

• Suportes diagonais de base – 2.8300m × 12 peças

• Tábuas de base – 2.0000m × 12 peças

Isso indica que a torre é fornecida não apenas como um corpo FOH vertical, mas também com um pacote estrutural inferior auxiliar utilizado como parte da configuração completa do projeto.

Além disso, o BOQ inclui:

• Tubo de aço de lastro 50×2mm + acessórios – 4.0000m × 2 peças

Isto deve ser registrado como parte do pacote do produto fornecido, mas não deve ser apresentado como uma solução de lastro universal ou verificada para todas as instalações.

Aplicações Típicas

Este tipo de torre de controle FOH híbrida multinível é adequada para:

• Controle FOH de concerto

• Torres de operadores de festivais

• Posições de controle de áudio e iluminação

• Controle de vídeo e mídia

• Plataformas de produção técnica

• Posições de comando de eventos temporários

• Estruturas de controle elevadas para eventos ao ar livre

A dimensão de 4m × 4m torna-o compacto o suficiente para muitos locais de eventos, enquanto a altura de 7m proporciona uma posição de controle elevada em comparação com um simples recinto FOH ao nível do solo.

peso da embalagem: 2900kg

Volume de embalagem: 12cbm

BOQ – Lista de Quantidades

Pacote completo de produtos

Esta não é apenas uma torre de andaime e não apenas uma pequena estrutura de telhado.

O pacote de produtos combina:

Estrutura da torre Ringlock
+
plataformas de trabalho multinível
+
acesso por escada
+
estrutura de telhado de alumínio
+
lona de telhado
+
cortinas laterais e dianteiras/traseiras
+
estrutura inferior auxiliar
+
componentes de tubo de aço relacionados ao lastro

É por isso que ele se encaixa bem em dragontruss.com como um produto FOH híbrido DragonStage, em vez de ser tratado como um item de andaime de material único.

Opções de fabricação personalizada

A configuração de 4m × 4m × 7m mostrada aqui é um layout de projeto personalizado.

DragonStage pode personalizar:

• Largura da torre

• Profundidade da torre

• Altura total da torre

• Pontos baixos/altos do telhado

• Número de níveis de trabalho

• Configuração da plataforma

• Escada ou escada de acesso

• Layout da cortina

• Projeto de cobertura de telhado

• Lados abertos ou fechados

• Estrutura de base auxiliar

• Aberturas de acesso aos equipamentos

• Posições de roteamento de cabos

Para estruturas de eventos fora do padrão, consulte nosso serviço de produção de palco personalizado .

Que informações são necessárias para cotação?

Para uma torre FOH híbrida semelhante, os clientes devem fornecer:

• Largura e profundidade necessárias

• Altura total necessária

• Número de níveis de trabalho

• Capacidade necessária do operador

• Equipamento a ser colocado em cada nível

• Uso interno ou externo

• Requisitos laterais abertos ou fechados

• Requisitos de cobertura do telhado

• Tipo de acesso

• Local de instalação

• Condição do solo

• Período de uso necessário

• Desenhos existentes ou imagens de referência

Se o projeto for para uso externo, as condições do local e os requisitos de estabilização específicos do projeto também deverão ser confirmados antes da aprovação da configuração final.

Nota técnica importante

As dimensões e BOQ nesta página descrevem a configuração confirmada do produto fornecida para esta torre FOH.

Eles não estabelecem:

• Capacidade de carga da plataforma de trabalho

• Capacidade de carga do telhado

• Resistência ao vento

• Requisito de lastro

• Requisito de ancoragem

• Fator de segurança

• Certificação estrutural

• Aprovação de engenharia

• Aprovação de conformidade local

O BOQ inclui componentes do tubo de lastro, mas nenhum cálculo verificado de lastro específico do projeto foi fornecido. Por esse motivo, esta página registra apenas a configuração do produto e não a converte em uma conclusão universal de engenharia.

Perguntas frequentes

Qual é o tamanho desta torre de controle FOH?

A torre mede aproximadamente 4m de largura x 4m de profundidade , com altura máxima de estrutura de aproximadamente 7m..

Isto é um estande ou uma torre?

Este produto é melhor descrito como uma torre de controle FOH multinível , porque fornece um espaço de trabalho elevado em vários níveis, em vez de apenas uma cabine no nível do solo.

Que tipo de telhado ele usa?

Utiliza um sistema de telhado híbrido inclinado com um ponto alto em aproximadamente 7m e um ponto baixo em aproximadamente 6m.

A estrutura principal é toda em alumínio?

Não. Este é um produto híbrido . O corpo estrutural principal utiliza componentes Ringlock, enquanto o sistema de telhado utiliza componentes de estrutura de alumínio.

As cortinas estão incluídas?

Sim. De acordo com o BOQ fornecido, a estrutura inclui cortinas laterais, painéis de cortina frontal/traseira e componentes de lona de teto.

O acesso está incluído?

Sim. O BOQ inclui escadas de alumínio resistentes e componentes de plataforma aberta para acesso dentro da estrutura.

O tamanho pode ser personalizado?

Sim. Largura, profundidade, altura, número de níveis, geometria do telhado, disposição das cortinas e tipo de acesso podem ser personalizados.

O lastro está incluído?

O BOQ inclui dois tubos de aço de lastro de 4 m de comprimento e 50 × 2 mm com acessórios. No entanto, a necessidade real de lastro ainda deve ser confirmada de acordo com as condições de instalação.
