Nome do desenho

Treliça de caixa de torneira de alumínio CSG290 (treliça de caixa conectada por pino)

Referência de arquivo de desenho

Índice de desenho

Informações de desenho

Visão geral da treliça da caixa de espigão CSG290

A treliça de caixa de torneira de alumínio CSG290 é um componente de treliça estrutural modular projetado para estruturas de eventos profissionais, sistemas de iluminação, estruturas de cobertura externa e estruturas de telhado temporárias.

Com tubos redondos de alumínio de , perfil quadrado de 290 mm, 50 mm de diâmetro e 2 mm de espessura de parede , o CSG290 fornece uma solução estrutural leve e flexível para aplicações que exigem transporte eficiente, instalação rápida e desempenho confiável.

O sistema de conexão de pino de espigão integrado permite montagem rápida, desmontagem conveniente e combinação flexível de diferentes comprimentos de treliça de acordo com os requisitos do projeto.

Em comparação com estruturas de treliça de escada, a configuração de treliça tipo caixa oferece melhor resistência à torção, maior rigidez geral e estabilidade multidirecional, tornando-a adequada para estruturas de iluminação profissional, estruturas externas temporárias e aplicações de eventos.

Principais recursos

1. Estrutura de treliça de caixa estável

Comparado com sistemas de treliça de escada de uma fileira, o projeto de treliça tipo caixa oferece:

• Maior resistência à torção;

• Melhor rigidez geral;

• Estabilidade estrutural melhorada;

• Distribuição de carga multidirecional;

• Melhor desempenho para iluminação e estruturas temporárias.

2. Construção leve em alumínio

A estrutura em liga de alumínio fornece:

• Alta relação resistência/peso;

• Fácil transporte e manuseio;

• Resistência à corrosão para aplicações externas;

• Longa vida útil com manutenção adequada;

• Carga de trabalho de instalação reduzida.

3. Conexão rápida de torneira

O sistema de conexão por pinos permite:

• Montagem e desmontagem rápidas;

• Extensão modular de sistemas de treliça;

• Tempo de instalação reduzido;

• Armazenamento e transporte convenientes;

• Configuração flexível para diferentes layouts de eventos.

Componentes Estruturais

Especificações disponíveis

Aplicativo

Estruturas externas de telhado e cobertura

CSG290 pode ser usado como componentes estruturais para:

• Telhados para eventos ao ar livre;

• Sistemas de cobertura temporária;

• Estruturas de festivais;

• Estruturas de telhados de exposição;

• Estruturas de alumínio personalizadas.

Relacionado:

Sistemas de telhado para palco externo

Estruturas de Iluminação e Eventos

CSG290 também é adequado para:

• Treliça de iluminação principal;

• Estruturas totêmicas;

• Sistemas de iluminação para concertos;

• Estruturas expositivas;

• Instalações profissionais para eventos.

Relacionado:

Estruturas de eventos de concerto

Sistema de Conexão

O CSG290 adota um sistema de conexão de pino espigão.

Este método de conexão modular fornece:

Instalação Eficiente

As seções de treliça podem ser conectadas rapidamente sem montagem complexa de parafusos.

Configuração flexível

Diferentes comprimentos podem ser combinados para atender a vários layouts de eventos e requisitos estruturais.

Transporte Fácil

As seções modulares simplificam a embalagem, o transporte e o armazenamento.

Considerações de Engenharia

Para estruturas externas, o projeto final do sistema deve considerar:

• Comprimento total do vão;

• Cargas aplicadas;

• Peso do equipamento de iluminação;

• Peso da cobertura do telhado;

• Condições de vento;

• Posições de apoio;

• Condições do terreno.

Para estruturas externas de grande escala, a verificação de engenharia deve ser concluída de acordo com os requisitos do projeto.

Relacionado:

Solução de Engenharia

Produtos Relacionados

CSG290 pode ser combinado com:

• Sistemas de treliça de iluminação em alumínio;

• Estruturas de Cobertura Externa;

• Estruturas de Apoio a Eventos;

• Sistemas de palco personalizados.

Relacionado:

Produção de palco personalizada

Perguntas frequentes

1. Para que é usada a treliça de caixa de torneira CSG290?

CSG290 é usado principalmente para estruturas de iluminação profissional, sistemas de telhados externos, estruturas de cobertura e estruturas para eventos temporários.

2. Qual é a especificação da treliça CSG290?

O CSG290 apresenta um perfil de caixa de 290 mm usando tubos de alumínio de 50 mm de diâmetro e 2 mm de espessura de parede.

3. Qual sistema de conexão o CSG290 usa?

O CSG290 utiliza um sistema de conexão com pino macho, permitindo rápida instalação e desmontagem.

4. Quais comprimentos estão disponíveis para CSG290?

Os comprimentos padrão disponíveis incluem:

0,2 m;

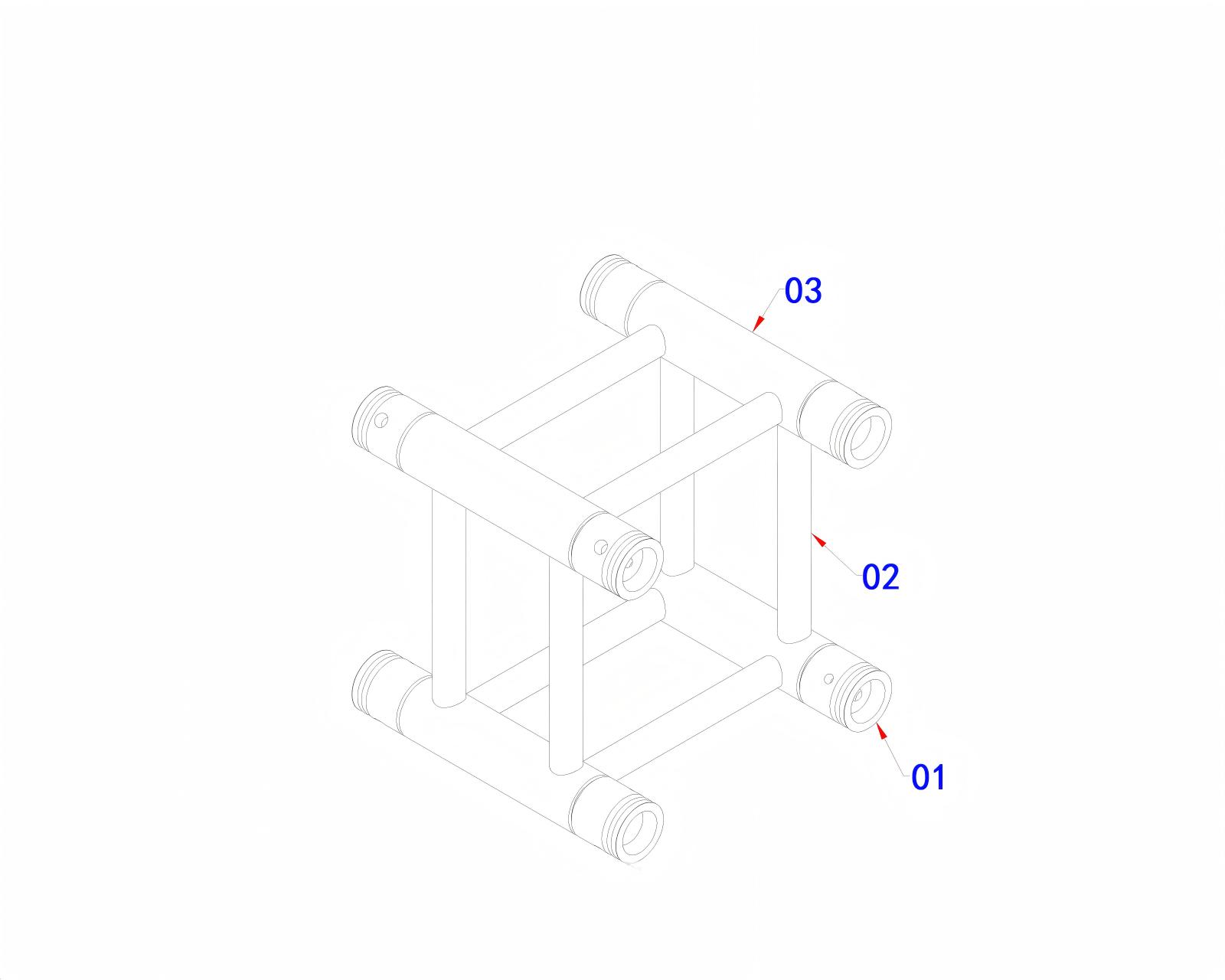

0,278m;

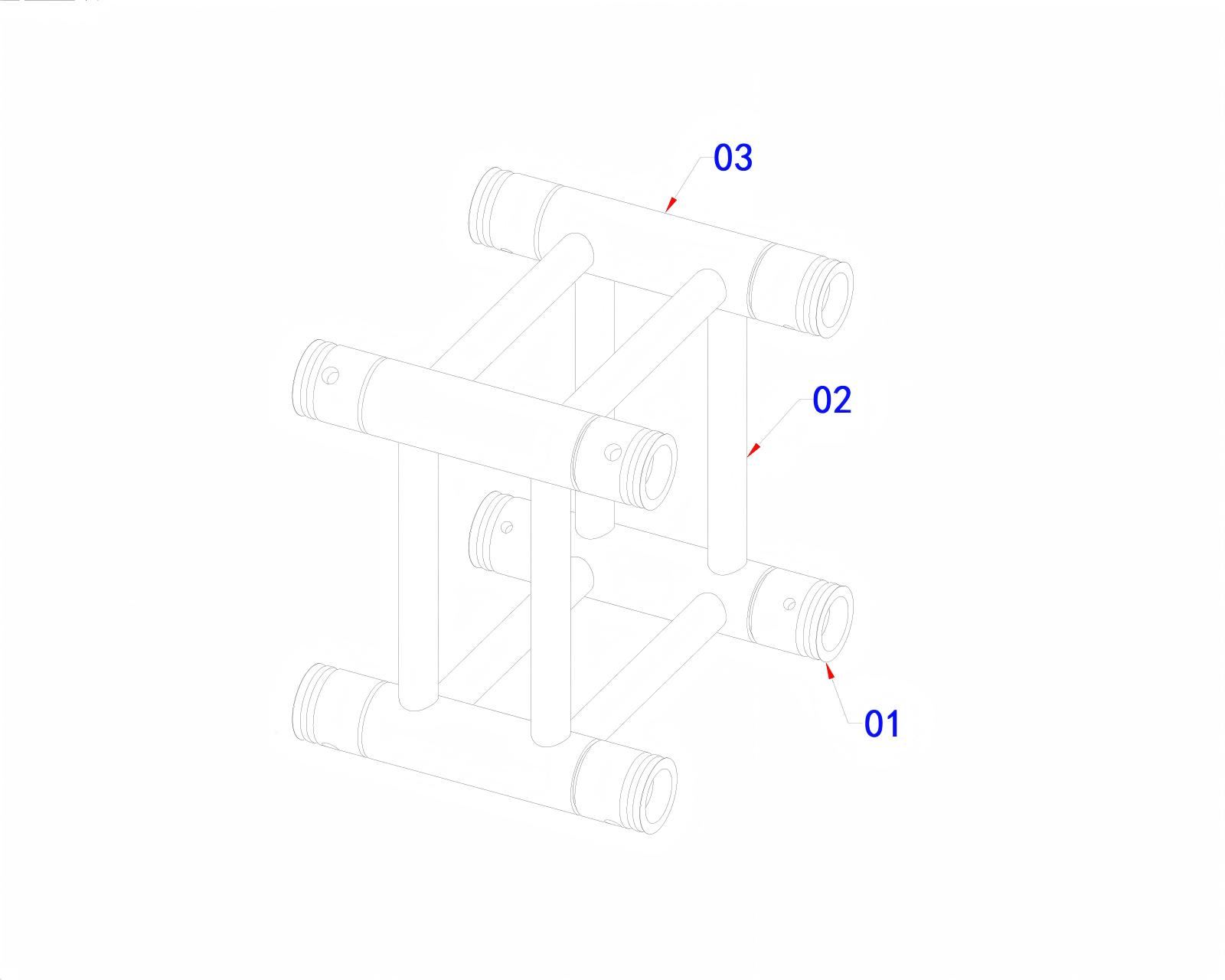

0,3m;
0,5m;
0,64m;

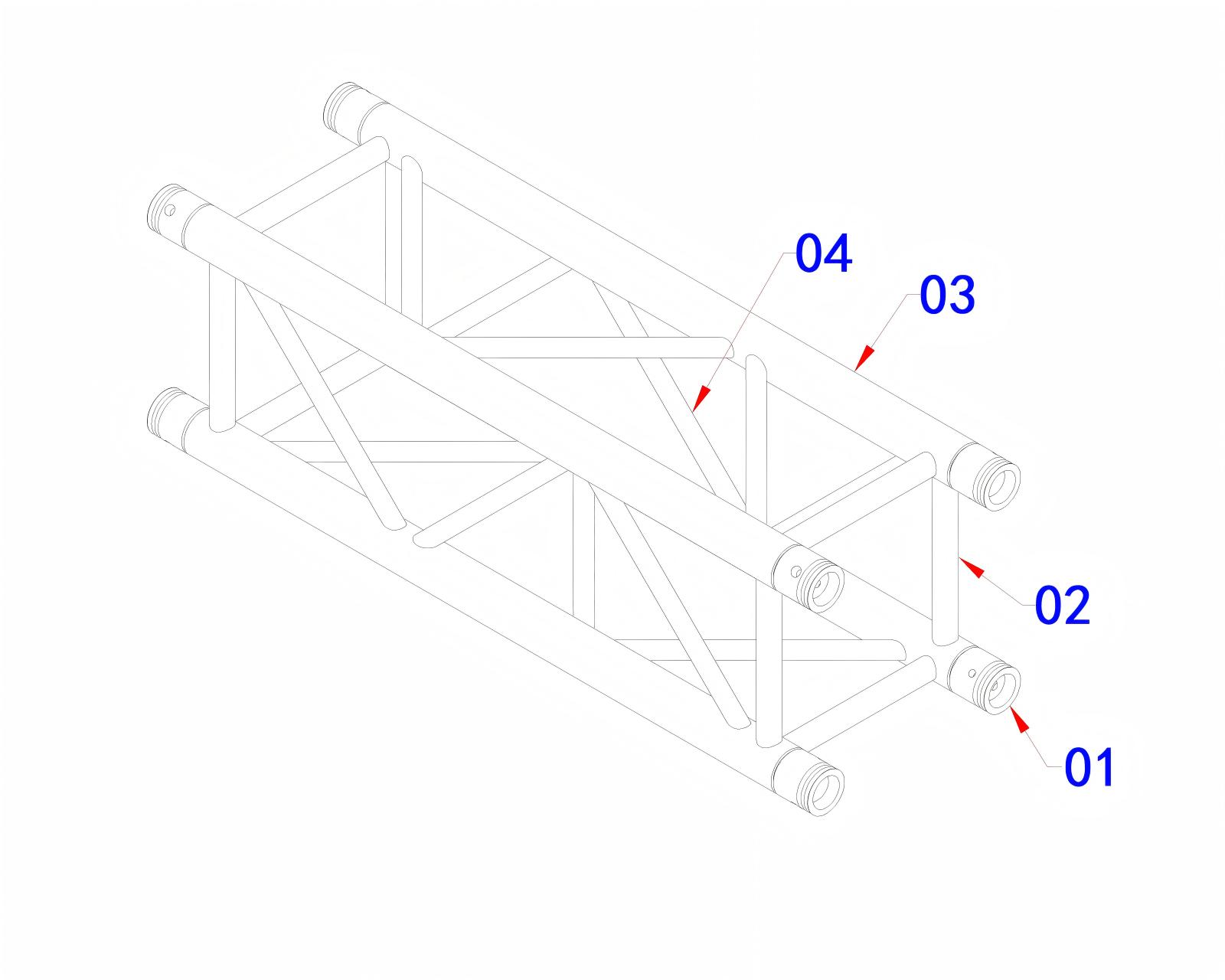

0,9m;

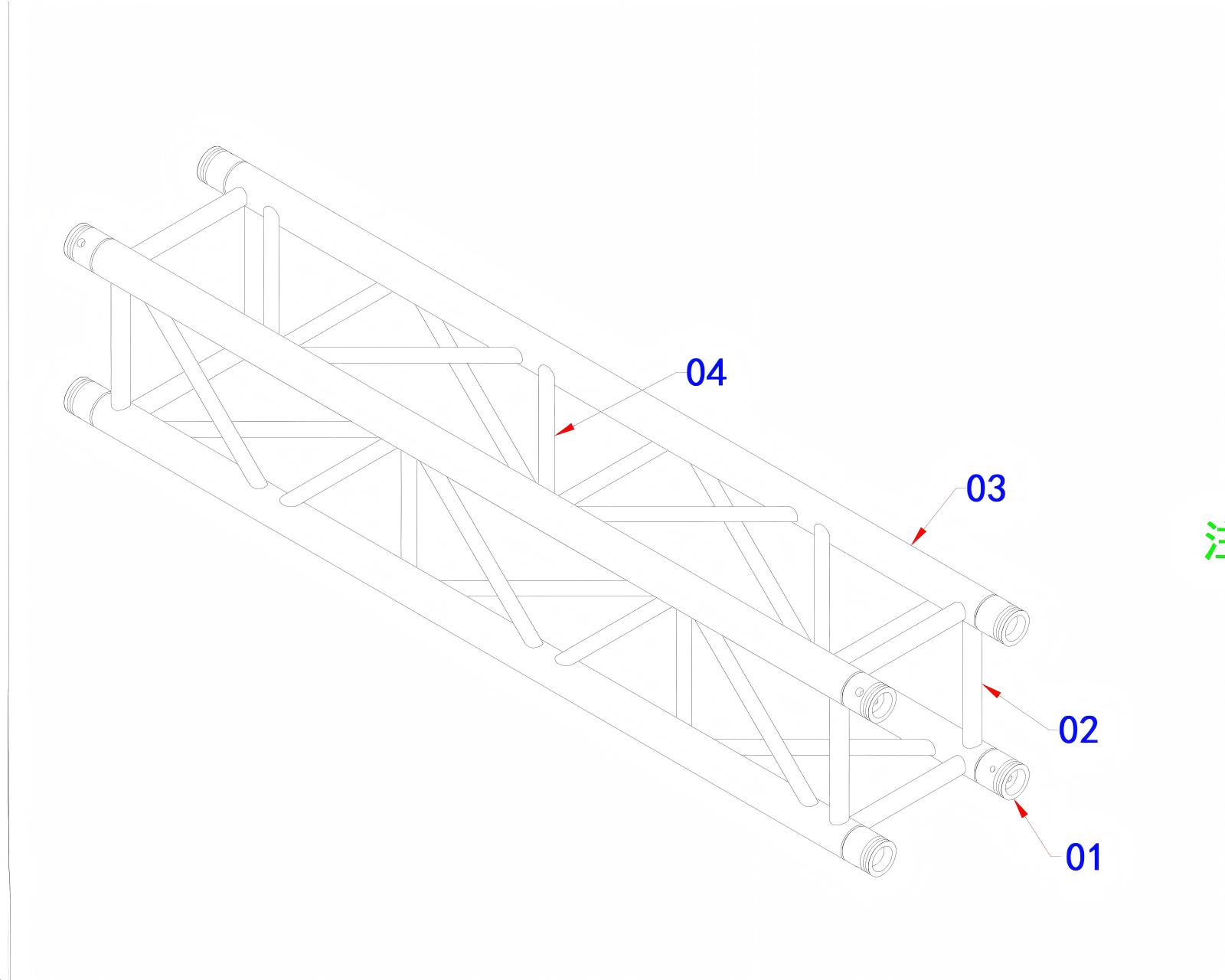

1,45m;
1,8m;
1,89m;
2,05m;

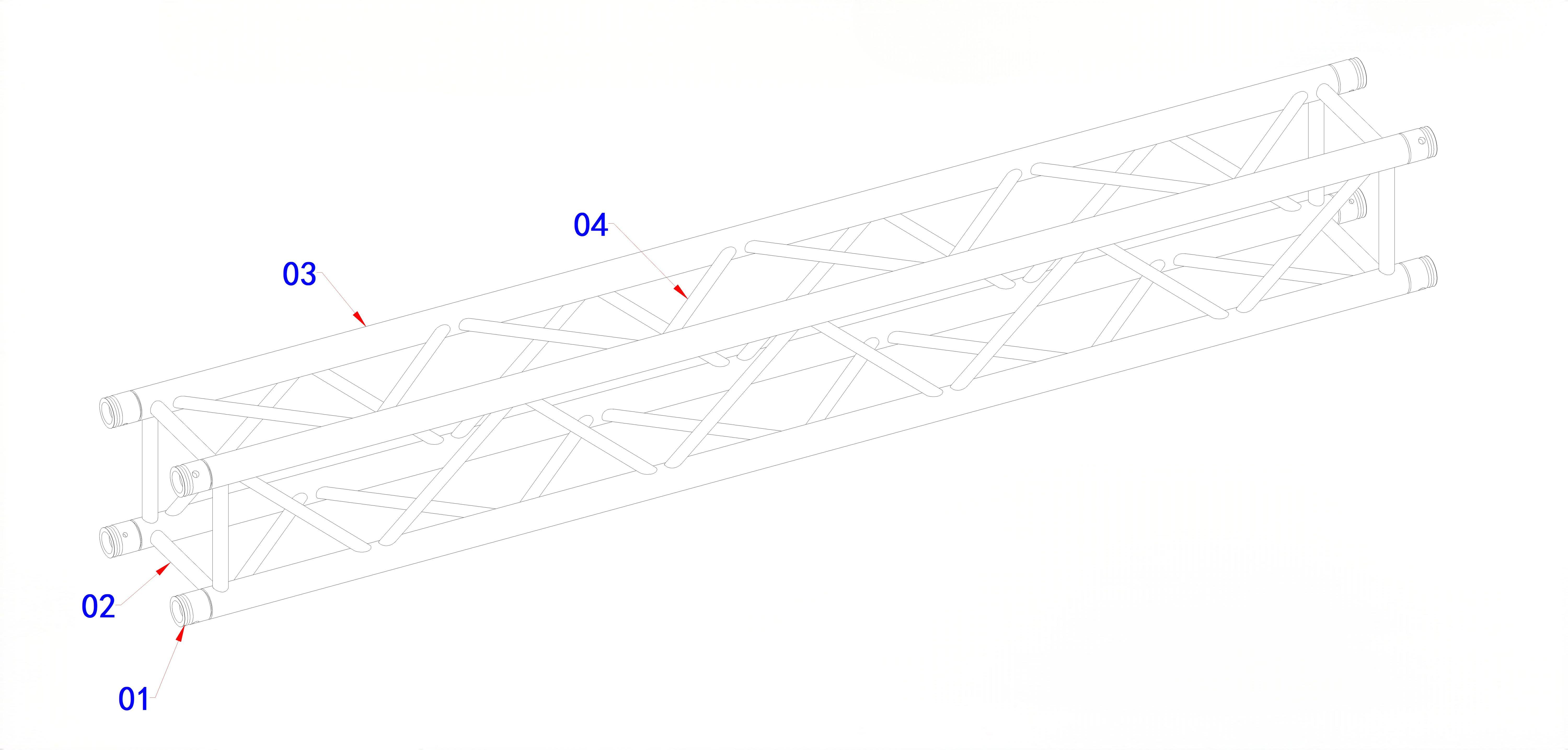

2,25m;
2,31m;
2,45m;
2,58m;
2,6m;
2,75m;
2,95m;
3,25m.

Comprimentos personalizados também podem ser fabricados de acordo com os requisitos do projeto.

5. O CSG290 pode ser usado para estruturas de telhado externas?

Sim. CSG290 é comumente usado para estruturas externas de telhados e coberturas. A aplicação final deve considerar o vão, as condições de carregamento e os requisitos ambientais.

Aviso de projeto

Os desenhos representam configurações padrão de treliça de caixa de torneira de alumínio CSG290.

O desempenho estrutural real depende do projeto completo do sistema, método de conexão, condições de carga, ambiente de instalação e requisitos de engenharia.

Para grandes estruturas externas, recomenda-se uma avaliação estrutural profissional de acordo com as condições do projeto.
