A Cabine de Controle Ringlock FOH Híbrida Compacta de 2m × 2m é uma pequena estrutura de controle técnico temporária projetada para aplicações de eventos onde apenas uma área de trabalho limitada é necessária.
O estande principal utiliza uma estrutura modular Ringlock , enquanto o teto superior incorpora um componente de alumínio para formar um perfil de estrutura em A/empena.
As dimensões confirmadas são:
Ao contrário de uma torre FOH fechada maior, esta configuração permanece compacta e relativamente simples. O BOQ atual inclui a estrutura estrutural, tábuas do piso de trabalho, estrutura do telhado, lona do telhado e tubos de aço relacionados ao lastro, mas não inclui painéis de cortina laterais ou frontais/traseiros.
Para outras estruturas temporárias modulares, consulte nosso Sistema de Estrutura Ringlock.
Especificações principais
Item | Especificação |
|---|
Tipo de produto | Cabine de controle FOH compacta |
Estrutura Principal | Bloqueio de anel |
Estrutura do telhado | Moldura de alumínio |
Largura | 2m |
Profundidade | 2m |
Altura lateral / beiral | 2m |
Altura da cumeeira do telhado | 3m |
Altura total máxima | 3m |
Formato do telhado | Estrutura em A / telhado de duas águas |
Chão | Pranchas de plataforma modular |
Cobertura de telhado | Encerado |
Cortinas laterais | Não incluído no BOQ atual |
Cortinas dianteiras/traseiras | Não incluído no BOQ atual |
Aplicativo | FOH / Controle Técnico / Produção de Eventos |
Fabricação Personalizada | Disponível |
Marca | DragãoStage |
Espaço de trabalho FOH compacto de 2m × 2m
O estande oferece uma área útil de trabalho de 2m × 2m.
Isso o torna adequado para projetos que não exigem uma grande estrutura FOH multioperadora.
Dependendo da disposição do equipamento do cliente, a área interna poderá ser utilizada para:
Equipamento de controle de áudio
Consola de iluminação
Equipamento de controle de vídeo
Equipamentos de laptop e comunicação
Estação de trabalho para produção de pequenos eventos
Para produções maiores, as dimensões podem ser ampliadas de acordo com o número de operadores e equipamentos necessários.
Estrutura principal Ringlock modular
A estrutura de suporte principal utiliza componentes Ringlock.
De acordo com o BOQ atual, o pacote Ringlock inclui:
Padrões verticais de 4 × 2m
Livros horizontais de 4 × 2m
Suportes diagonais de 4 × 1,5 m
O arranjo compacto mantém a lista de componentes básicos relativamente simples e permite que o estande seja desmontado em peças modulares para transporte e uso repetido em eventos.
A DragonStage também pode fabricar configurações maiores do Ringlock Stage System para projetos que exigem plataformas maiores ou estruturas de eventos mais complexas.
Laterais de 2m de altura com cumeeira central de 3m
Este produto utiliza um telhado inclinado simétrico.
Os dois lados atingem aproximadamente:
2m de altura
enquanto a cumeeira central atinge:
3m de altura
então o telhado se inclina para baixo a partir da cumeeira central em direção a ambos os lados.

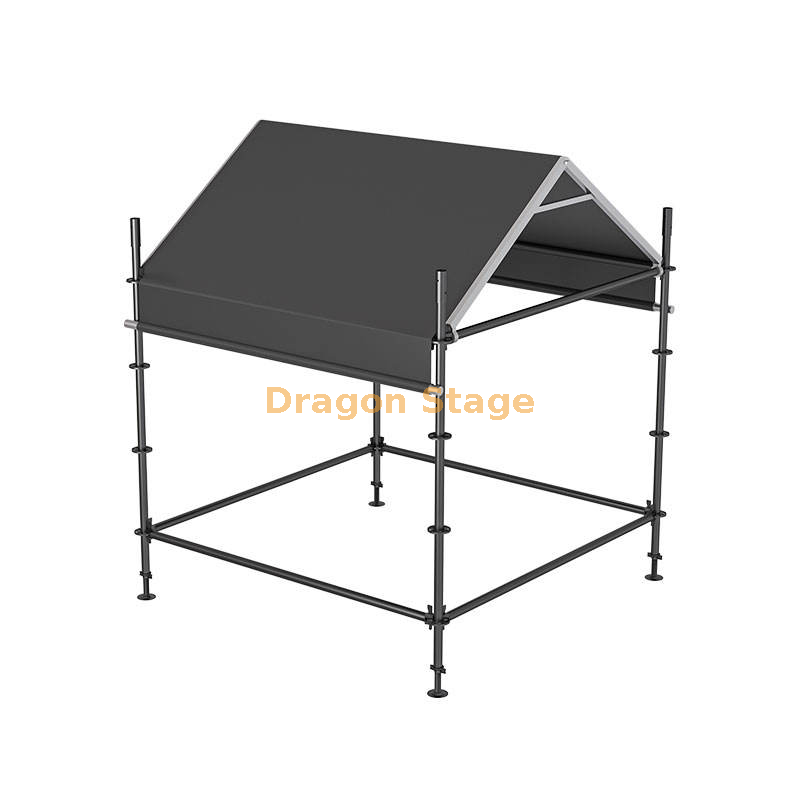

Isso cria o perfil familiar de estrutura em A / telhado de duas águas mostrado na imagem do produto.
Para esta página do produto, estas dimensões descrevem apenas a geometria física confirmada. Eles não implicam qualquer desempenho específico de drenagem, neve, vento ou carga no telhado.
Componente de telhado de alumínio híbrido
O BOQ atual inclui:
Viga de telhado de alumínio de 1 × 2m
como parte do sistema de telhado.
É por isso que o produto é descrito como uma cabine FOH híbrida Ringlock + alumínio , em vez de uma estrutura totalmente construída pela Ringlock.
A DragonStage fornece componentes estruturais de alumínio juntamente com sistemas de palco e andaimes para projetos de eventos personalizados. Produtos relacionados podem ser encontrados em nossa linha de treliças de alumínio .
O projeto exato dos componentes da estrutura do telhado deve seguir o desenho de produção final, em vez de ser inferido apenas a partir da imagem renderizada.
Lona de telhado incluída
A configuração atual do produto inclui:
Lona de telhado de 11m² × 1 unidade
para cobrir o telhado em forma de A.
Nenhum painel de lona triangular está incluído no BOQ atual.
Da mesma forma, a configuração atual contém:
portanto, este produto deve ser apresentado como uma cabine FOH aberta e coberta , em vez de uma sala de controle totalmente fechada.
Se um cliente precisar de proteção contra intempéries adicional, painéis de cortina laterais ou traseiros podem ser discutidos separadamente.
Piso de trabalho modular
O BOQ inclui:
7 pranchas de plataforma, especificação de 0,2780m
para o piso de trabalho interno.
Sete pranchas colocadas ao longo de aproximadamente 2 m de largura fornecem a superfície básica da plataforma para a área operacional do FOH.
A carga de trabalho real permitida não está especificada nas informações fornecidas, portanto, nenhuma classificação de carga é reivindicada nesta página.
Caso sejam instalados consoles pesados, racks de equipamentos ou outros equipamentos técnicos, suas dimensões e pesos deverão ser fornecidos antes da confirmação da configuração final.
O BOQ atual também inclui:
Tubos de lastro de aço de 2 × 2m, 50 × 2mm com acessórios
como parte da configuração fornecida.
Estes componentes podem ser incluídos no pacote de fabricação, mas a sua presença não deve ser interpretada como confirmação de um requisito universal de lastro.
O requisito real de estabilização depende do local de instalação, das condições do solo, das condições ambientais e da configuração final.
Peso da embalagem: 180 kg
Volume de embalagem: 1CBM
BOQ – Lista de Quantidades
Componente | Comprimento/Área | Quantidade |
|---|
Padrão Vertical Ringlock | 2m | 4 pcs |
Razão horizontal | 2m | 4 pcs |
Cinta Diagonal | 1,5m | 4 pcs |
Prancha de plataforma | 0,2780m | 7 pcs |
Viga de telhado de alumínio | 2.0000m | 1 unidade |
Lona de telhado | 11.0000m² | 1 unidade |
Tubo de lastro de aço 50×2mm + acessórios | 2.0000m | 2 pcs |
O que está incluído neste pacote FOH?
O pacote de fornecimento confirmado combina:
Estrutura principal Ringlock
+
suportes diagonais
+
pranchas de plataforma
+
componente de telhado de alumínio
+
lona de telhado com estrutura em A
+
componentes de tubo de aço relacionados ao lastro
Esta é uma estrutura FOH compacta e pronta para configurar, em vez de simplesmente um conjunto de tubos de andaime.
Para compradores de eventos que precisam de palco, treliça e estruturas técnicas fornecidas em conjunto, a DragonStage pode fabricar Stage Truss adicionais e componentes de evento relacionados de acordo com o mesmo requisito do projeto.
Aplicações Típicas
Este estande FOH de 2m × 2m pode ser considerado para:
Pequenos concertos
Eventos de DJ
Eventos corporativos
Áreas técnicas do festival
Pequenas posições de controle de áudio
Posições de controle de iluminação
Posições de controle de vídeo
Estações de trabalho de produção temporária
Para aplicações completas de concertos e eventos, consulte nossa página Evento de Concerto .
Opções de fabricação personalizada
A configuração 2m × 2m × 3m mostrada aqui é uma versão compacta.
DragonStage pode personalizar:
Largura e profundidade do estande
Altura lateral
Altura da cumeeira
Ângulo do telhado
Configuração do piso
Layout do componente Ringlock
Tamanho da cobertura do telhado
Cortinas laterais
Cortina traseira
Abertura de entrada
Aberturas de equipamentos
Roteamento de cabos
Acessórios relacionados ao lastro
Para produtos de eventos feitos sob encomenda, consulte nosso recurso de produção de palco personalizado .
Para um estande FOH compacto semelhante, forneça:
Largura e profundidade necessárias
Altura lateral necessária
Altura máxima necessária do telhado
Número de operadores
Equipamento de áudio, iluminação ou vídeo a ser instalado
Se cortinas laterais são necessárias
Se o gabinete dianteiro/traseiro é necessário
Uso interno ou externo
Local de instalação
Condição do solo
Quantidade necessária
Desenho ou imagem de referência, se disponível
Para estruturas FOH muito pequenas, as dimensões do equipamento são particularmente úteis porque um espaço de trabalho de 2m × 2m pode ficar lotado rapidamente se forem instalados consoles ou racks grandes.
Nota técnica importante
As seguintes informações são confirmadas para este produto:
Pegada de 2m × 2m
2m de altura lateral / beiral
Altura central do cume 3m
Estrutura principal do anel
Componente do telhado de alumínio
Lona de telhado
Piso de plataforma modular
Dois tubos de aço relacionados ao lastro
A informação disponível não estabelece:
Capacidade de carga do piso
Capacidade de carga do telhado
Resistência ao vento
Peso de lastro necessário
Requisito de ancoragem
Fator de segurança
Certificação estrutural
Aprovação de engenharia
Esses requisitos devem ser determinados a partir do ambiente de instalação real e da configuração final do projeto.
Perguntas frequentes
Qual é o tamanho desta cabine de controle FOH?
O estande tem área de 2m x 2m , com altura lateral de aproximadamente 2m e altura máxima de teto de 3m.
Que tipo de telhado ele usa?
Ele usa um telhado de estrutura em A/dupla , com o telhado subindo de ambos os lados de 2 m de altura até uma cumeeira central de 3 m de altura.
Esta é uma estrutura apenas Ringlock?
Não. É um produto híbrido. O estande principal utiliza componentes Ringlock, enquanto o sistema de cobertura inclui um componente de alumínio.
O piso está incluído?
Sim. O BOQ inclui sete pranchas de plataforma modulares.
As cortinas laterais estão incluídas?
Não. Cortinas laterais e cortinas dianteiras/traseiras não estão incluídas nesta configuração específica.
Uma cobertura de telhado está incluída?
Sim. O BOQ inclui uma lona de aproximadamente 11m².
O estande pode ser totalmente fechado?
Sim. Painéis de cortina ou outros requisitos de gabinete podem ser adicionados como uma opção personalizada.
Isso é adequado para uma grande equipe FOH?
Esta versão específica possui apenas uma área de trabalho de 2m × 2m e é mais adequada para requisitos compactos de controle técnico. Dimensões maiores podem ser fabricadas para múltiplos operadores ou consoles maiores.
