Resposta rápida
Uma treliça é um membro estrutural secundário usado para melhorar a estabilidade de um sistema de treliça. As cintas ajudam a resistir a forças laterais, como vento, oscilação, vibração e cargas desequilibradas, ao mesmo tempo que evitam que a estrutura deforme ou desmorone lateralmente.
Em sistemas de palco, iluminação e treliças de telhado, os suportes são essenciais para manter a rigidez e a segurança estrutural.
O que é uma cinta de treliça?
Um sistema de treliça não é feito apenas de:
Acordes principais
Membros da Web
Também requer componentes estabilizadores adicionais chamados aparelhos.
Os contraventamentos são elementos estruturais secundários utilizados para:
Sem contraventamento adequado, mesmo uma treliça forte pode tornar-se instável sob vento ou carga dinâmica.
Por que o contraventamento é fundamental em sistemas de treliça
A maioria das falhas em treliças não é causada apenas pela carga vertical.
Eles são causados por:
Balanço lateral
Pressão do vento
Carregamento irregular
Movimento dinâmico
Flambagem
A órtese evita essas falhas.
Princípio estrutural:
Triângulo Estável>Retângulo Instável ext{Triângulo Estável} > ext{Retângulo Instável}Triângulo Estável>Retângulo Instável
Uma moldura retangular pode deformar-se facilmente.
O suporte converte formas instáveis em sistemas triangulares rígidos.
Principais tipos de contraventamento de treliça
Aparelhos diferentes desempenham funções diferentes.
1. Apoio Lateral
Função
Evita oscilações laterais e estabiliza cordas de compressão.
Localização Típica
Aplicativos comuns
Em sistemas de telhado em estágio, o contraventamento lateral ajuda a resistir às cargas do vento que atuam na superfície do telhado.
2. Suporte diagonal
Função
Cria geometria triangular rígida.
Como funciona
Sem contraventamento diagonal, uma moldura retangular pode entrar em colapso em forma de paralelogramo.
Colchetes diagonais bloqueiam a geometria.
Conceito estrutural:
Sem aparelho: □ → ◇ Com aparelho: △ = Estável
Este é um dos princípios mais importantes na engenharia de treliças.
3. Contraventamento Cruzado (X-Bracing)
Função
Resiste a cargas laterais através de ação somente de tensão.
Aplicação Típica
O contraventamento cruzado é amplamente utilizado em:
Sob carga:
4. Joelheiras
Função
Fortalece a ligação entre a treliça e os pilares de suporte.
Benefícios
Reduz a oscilação da coluna
Transfere forças horizontais
Melhora a estabilidade do telhado
Joelheiras são comuns em:
5. Suporte de portal e oscilação
Função
Mantém o alinhamento entre treliças paralelas.
Uso Comum
Sistemas de telhado de longo vão
Estruturas semelhantes a pontes
Telhados de palco para serviços pesados
O reforço do portal estabiliza as extremidades da estrutura.
O contraventamento estabiliza as seções superiores entre as treliças.
6. Estabilizadores e suportes estabilizadores
Estes são especialmente importantes em estruturas de eventos temporários.
Função
Evite tombamento e melhore a estabilidade da base.
Aplicativos comuns
Os estabilizadores aumentam a área de apoio e reduzem o risco de capotamento.
Isto é crítico para sistemas de eventos ao ar livre.
Referência externa:
Guia de treliça de iluminação externa (equipamento, carga e segurança para eventos)
Como os aparelhos melhoram a estabilidade estrutural
Os aparelhos melhoram a estabilidade de várias maneiras.
Função | Benefício de estabilidade |
|---|
Resista à carga lateral | Evitar oscilação lateral |
Crie triângulos | Evitar deformação |
Reduzir o comprimento de flambagem | Melhore a estabilidade da compressão |
Melhorar a distribuição de carga | Reduza a concentração de estresse |
Aumentar a rigidez | Melhorar a segurança estrutural |

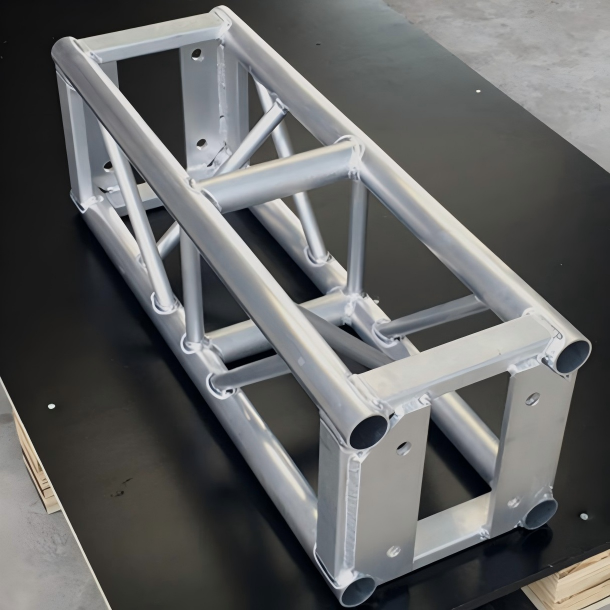

Suspensórios em sistemas de treliça de palco de alumínio
Em treliças para eventos de alumínio, os contraventamentos são visíveis como:
Tubos diagonais
Membros cruzados
Hastes estabilizadoras
Estabilizadores
Suportes de torre
Eles são especialmente importantes para:
Sistemas de treliça de telhado
Torres de treliça de iluminação
Sistemas de suporte de solo LED
Estruturas de concertos ao ar livre
Leitura relacionada:
O que é treliça de iluminação? (Guia definitivo para sistemas de palco, LED e eventos)
Mal-entendidos comuns sobre contraventamento de treliça
Mais aparelhos sempre significam maior capacidade
Não necessariamente.
A órtese excessiva pode:
Uma boa engenharia concentra-se em um layout de contraventamento eficiente.
Aparelhos só importam ao ar livre
Falso.
Os sistemas internos também experimentam:
O suporte é importante em estruturas internas e externas.
Sistemas para pequenos eventos não precisam de reforço
Mesmo sistemas pequenos podem tornar-se instáveis sem suporte adequado.
Especialmente:
Relacionamento entre acordes principais, membros da web e chaves
Componente | Função principal |
|---|
Acorde Principal | Transportar tensão/compressão primária |
Membros da Web | Transferir forças internas |
Aparelho ortodôntico | Estabilizar a estrutura geral |
Leitura relacionada:
Por que o contraventamento é ainda mais importante em estruturas temporárias
Os sistemas de eventos temporários enfrentam desafios adicionais:
Isso torna o suporte adequado crítico.
Ao contrário dos edifícios permanentes, as estruturas temporárias dependem fortemente de sistemas de contraventamento modulares para segurança.
Conclusão
Uma cinta de treliça é um componente estrutural crítico usado para estabilizar sistemas de treliça e resistir a forças laterais, como vento, oscilação e vibração. Ao criar uma geometria triangular rígida e melhorar a distribuição de carga, os contraventamentos ajudam a prevenir deformações, flambagem e falhas estruturais.
Em sistemas de treliça de palco, iluminação, telhado e eventos, o contraventamento adequado é essencial para a segurança e o desempenho estrutural.
