Uma observação de campo das principais estruturas por trás de um espetáculo de estádio moderno
Quando a maioria das pessoas entra num concerto num estádio, a sua atenção vai imediatamente para os artistas, a música e os espectaculares efeitos de iluminação. Poucas pessoas percebem os sistemas de engenharia temporários que tornam o espetáculo possível.
Na realidade, um concerto num estádio moderno é muito mais do que um palco. É um local de produção temporário composto por múltiplas estruturas independentes, mas interligadas. Cada sistema tem sua própria finalidade, desde o suporte aos artistas e equipamentos até o gerenciamento de som, iluminação, experiência do público e logística de bastidores. Compreender como esses sistemas funcionam juntos é essencial ao planejar uma solução completa para palcos de concertos e eventos.
Durante a construção do Festival de Música Guangzhou Pearl Beer Festival 2026, observamos o processo de instalação e documentamos as principais estruturas antes que o público entrasse no local. Este artigo apresenta o layout geral do site e explica a função de cada área principal. Discussões mais detalhadas sobre engenharia serão abordadas em artigos separados ao longo desta série.

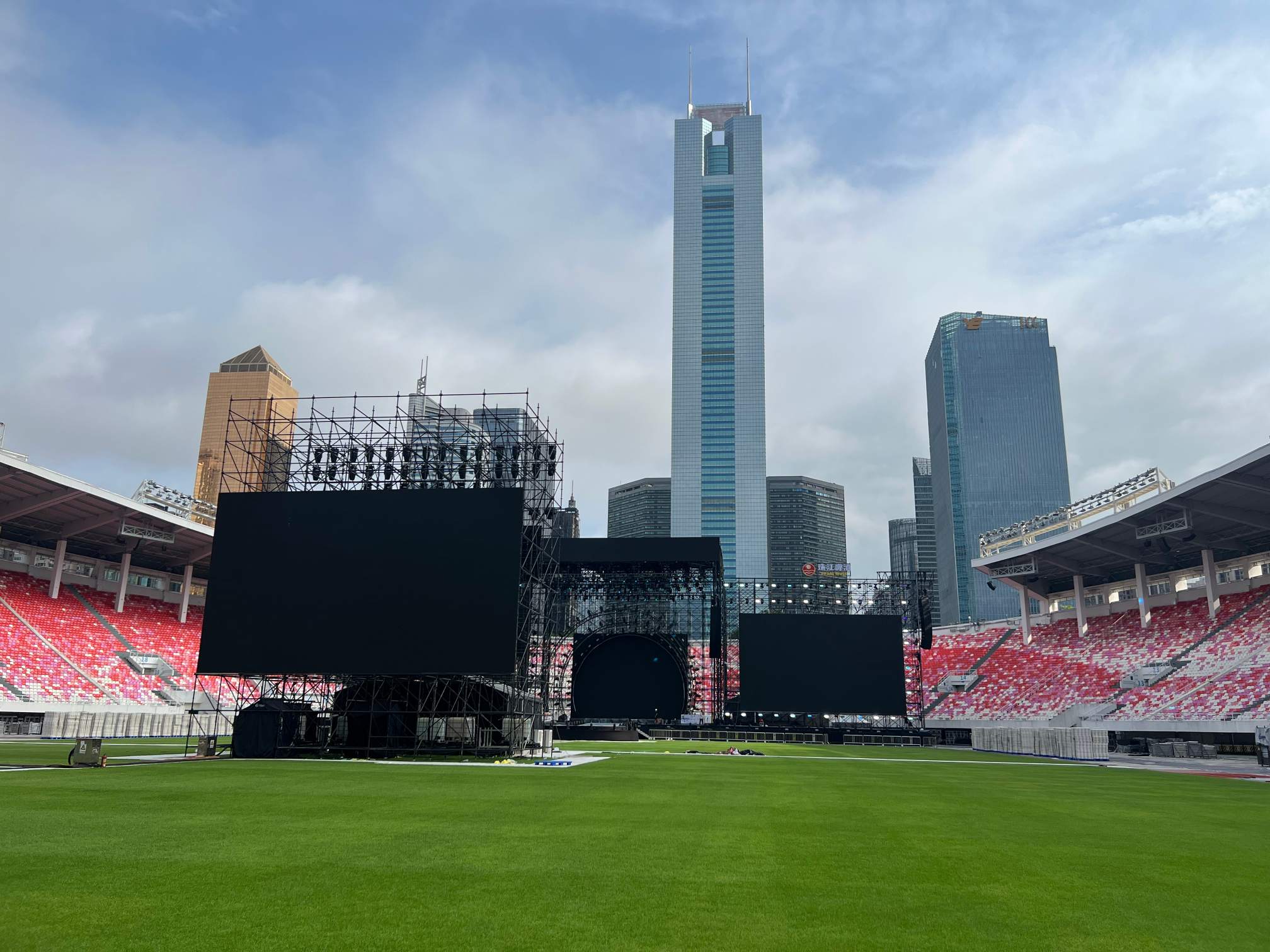

1. Palco Principal – O Centro da Produção
O palco principal é naturalmente o foco visual de todo o concerto, mas é também a estrutura temporária mais complexa do local.
Neste projeto, o estágio consistia em vários componentes integrados ao invés de uma única plataforma.
A principal área de atuação foi coberta por um grande sistema de treliça de telhado que suporta iluminação, equipamento de vídeo e outras cargas aéreas de produção. Abaixo do telhado, três treliças de iluminação em arco criaram profundidade atrás dos artistas enquanto emolduravam a parede central de LED.
Ao contrário de muitos palcos de concertos padrão, este projeto também incorporou grandes estruturas Ringlock em ambos os lados do palco principal. Essas estruturas laterais sustentavam as telas laterais de LED, ao mesmo tempo que ocultavam as áreas de trabalho dos bastidores abaixo delas.
Estendendo-se do centro do palco havia uma longa passarela que conduzia ao público. No final, um palco circular criou uma área secundária de atuação que permitiu aos artistas interagir com espectadores localizados mais distantes do palco principal.
Duas escadas conectavam o palco principal à passarela, permitindo que os artistas se movimentassem com eficiência entre as diferentes zonas de atuação.
Atrás das estruturas laterais do Ringlock, tendas de entrada temporárias conectavam-se diretamente com tendas maiores de vestiários. Este arranjo permitiu que artistas e membros da equipe chegassem ao palco enquanto permaneciam escondidos do público.
Embora esses componentes pareçam formar um estágio, cada um desempenha uma função de produção diferente e, juntos, criam um Sistema de Estágio completo. Cada componente será discutido individualmente em artigos posteriores.

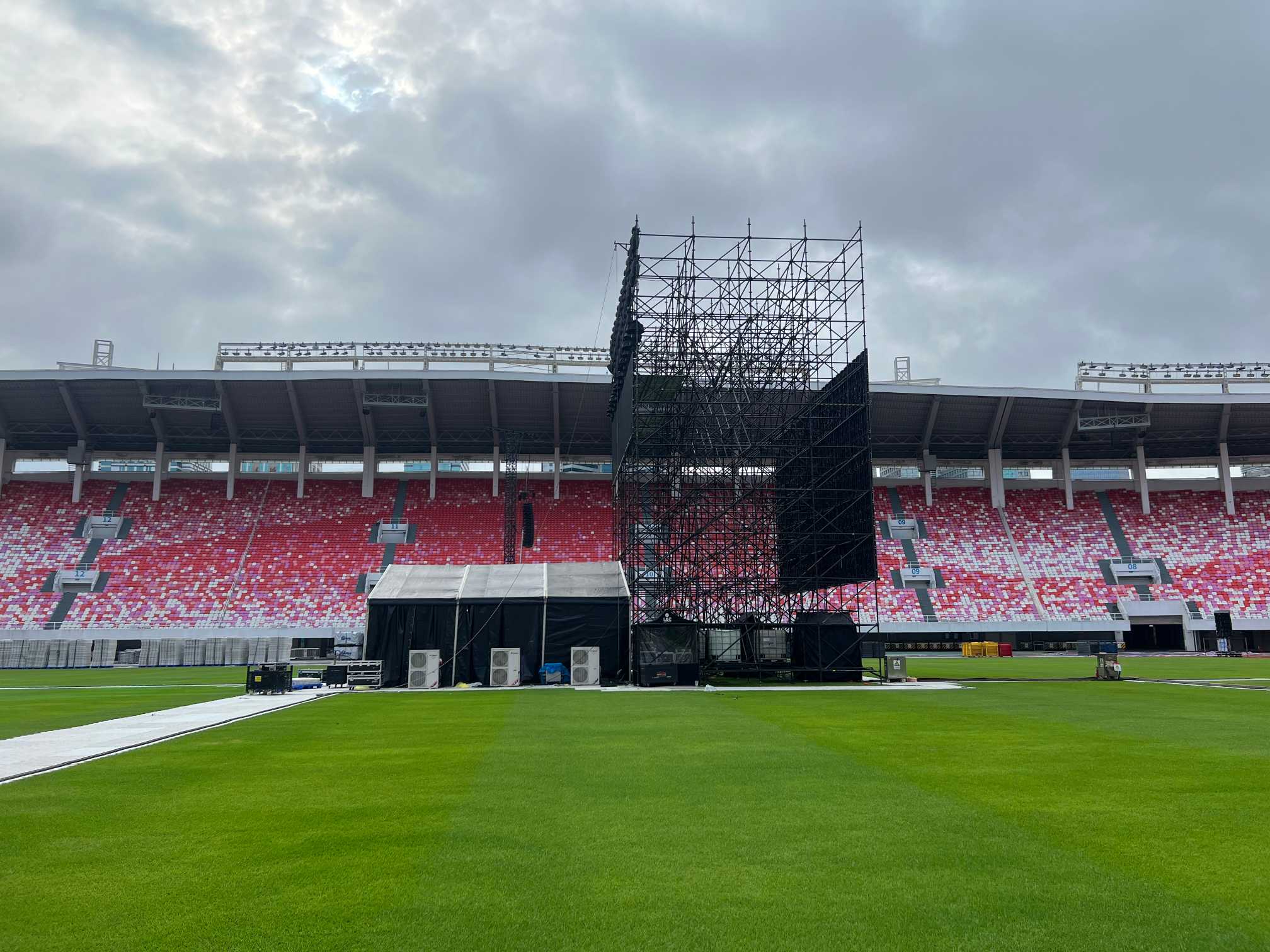

2. Frente da Casa (FOH)
Localizada próximo ao centro da área de audiência, a Front of House serviu como centro de controle técnico do concerto.
Ao contrário de muitas estruturas FOH convencionais, este projeto utilizou um arranjo híbrido que consiste em uma tenda de controle no nível do solo juntamente com uma alta torre de produção Ringlock.
A estrutura também incorporou múltiplos displays LED, plataformas de trabalho elevadas e diversas áreas técnicas protegidas contra intempéries.
O projeto demonstra como o controle de som, a operação de iluminação e o gerenciamento de produção estão integrados em um evento ao vivo moderno. Discutimos essa abordagem de engenharia detalhadamente em Por que o FOH está posicionado no meio da área de público?

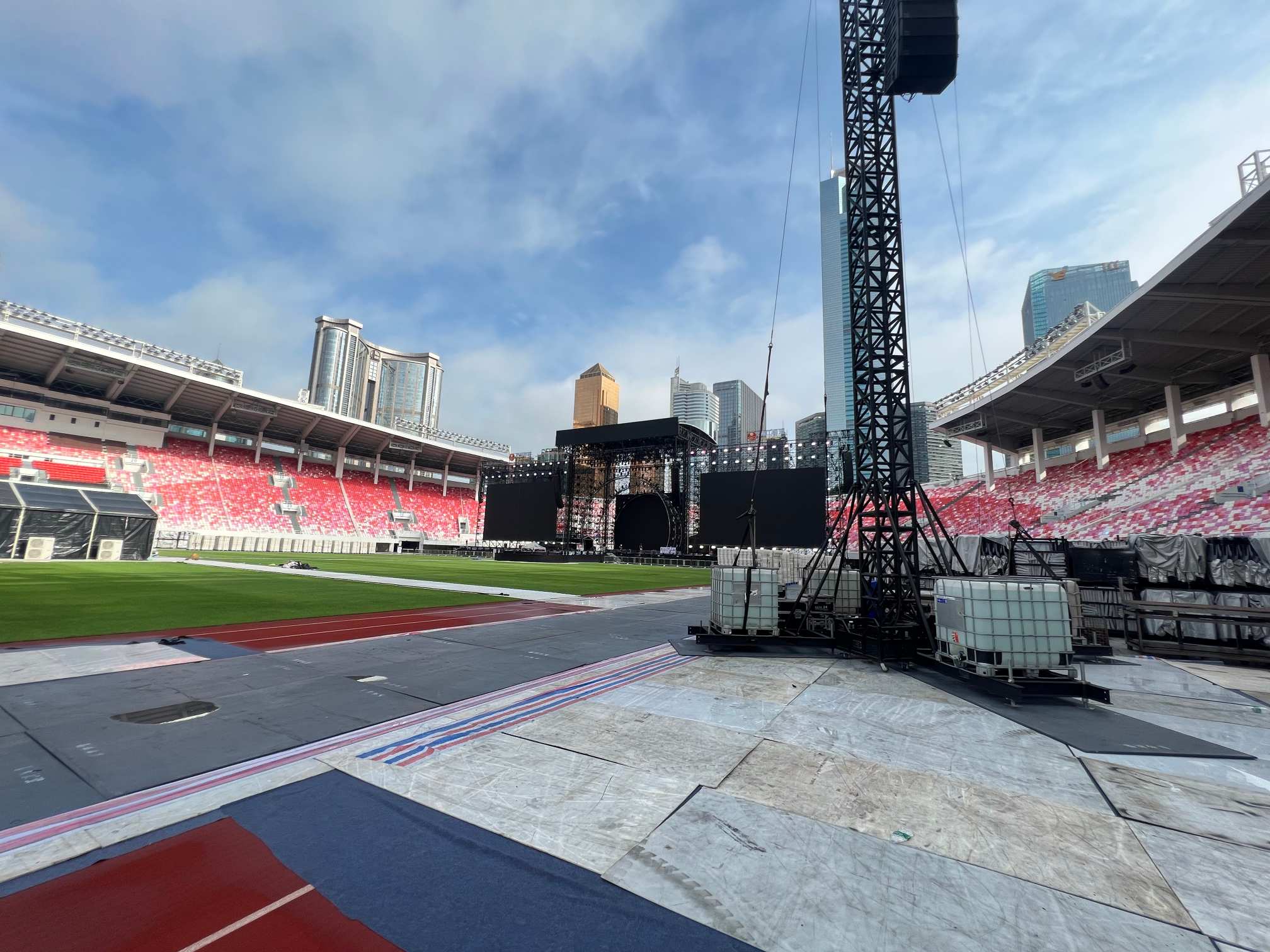

3. Torres de retransmissão
Várias torres de retransmissão altas foram posicionadas mais atrás na área de audiência.
Estas estruturas de aço preto tinham aproximadamente 20 metros de altura e chamaram imediatamente a atenção devido às suas fundações incomuns.
Cada torre era sustentada por uma pesada base de aço cercada por quatro grandes tanques de água. No topo da torre, cabos de sustentação se estendiam para baixo e eram presos aos tanques de água, criando estabilidade adicional para a estrutura temporária.
Embora pareçam relativamente simples à distância, as torres de retransmissão desempenham funções de produção importantes dentro de um sistema de som de palco completo , especialmente quando o som deve cobrir áreas de audiência muito grandes.
Seu projeto de engenharia, estabilidade e função operacional serão discutidos em um artigo dedicado posteriormente nesta série.
4. Área de Público
A área de audiência consistia em dois sistemas de assentos diferentes.
As arquibancadas permanentes do estádio cercavam a área de atuação e proporcionavam posições de observação elevadas.
No piso do estádio, porém, um sistema de assentos temporários foi instalado para criar uma área VIP dedicada mais próxima do palco.
Esta combinação permitiu aos organizadores acomodar diferentes experiências de público e, ao mesmo tempo, aproveitar ao máximo a infraestrutura existente no estádio.
Do ponto de vista da engenharia, o planejamento do público não envolve apenas capacidade. Também influencia as rotas de evacuação, os ângulos de visão, a cobertura sonora e a colocação de estruturas temporárias em todo o local. Essas considerações são igualmente importantes ao projetar um sistema completo de palco de eventos.
5. Plataformas de alto-falantes com atraso
Atrás do FOH, pelo menos duas plataformas de alto-falantes de delay puderam ser observadas.
Ao contrário das torres de retransmissão muito mais altas, esses sistemas de retardo foram instalados em plataformas Ringlock relativamente baixas, aproximadamente dois metros acima do nível do solo.
Sua posição atrás do FOH permitiu-lhes cobrir áreas de audiência mais distantes do palco principal, permanecendo alinhados com o sistema geral de alto-falantes Line Array.
Embora visualmente modestas, as plataformas de alto-falantes com delay são um componente essencial do design de áudio de concertos em grande escala.
Sua colocação, altura e relação com o sistema line-array principal serão examinadas em um artigo separado.

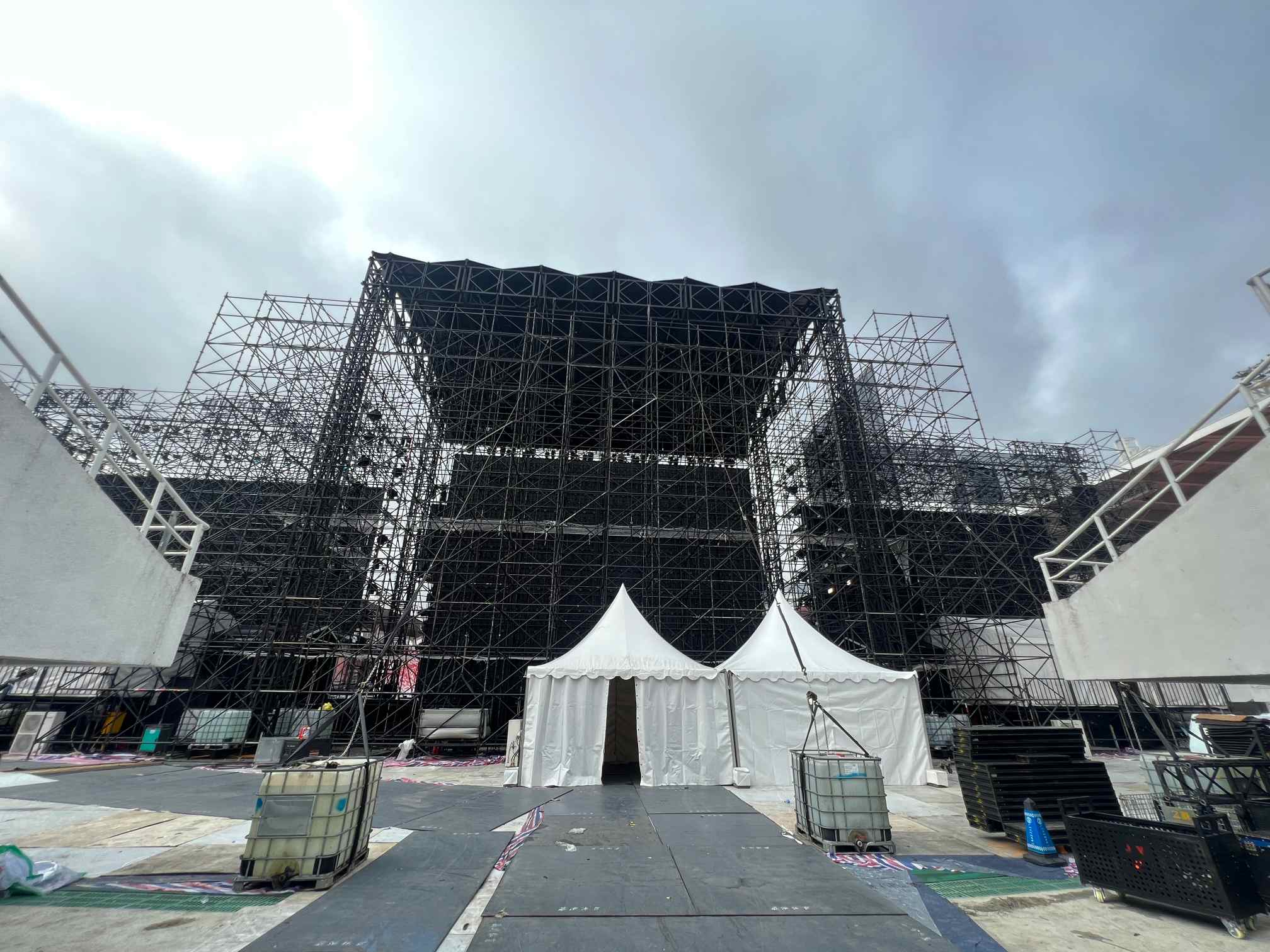

6. Áreas de bastidores
Uma área que permanece quase invisível para os espectadores é a zona de apoio dos bastidores.
Atrás de ambos os lados do palco, grandes tendas temporárias forneciam vestiários e espaços de trabalho para artistas e pessoal de produção.
Tendas de entrada menores conectavam esses bastidores diretamente ao palco, permitindo que os artistas entrassem e saíssem sem cruzar as áreas públicas.
Como essas instalações estavam parcialmente escondidas sob as estruturas laterais do Ringlock, elas permaneceram praticamente invisíveis para o público, ao mesmo tempo que forneciam rotas de circulação eficientes nos bastidores.
Isto ilustra um princípio importante da engenharia de eventos temporários: muitos dos espaços operacionais mais críticos são intencionalmente concebidos para não serem vistos. O planejamento eficiente dos bastidores é tão importante quanto a própria plataforma visível do palco.
Compreendendo o local antes de compreender a engenharia
Um grande concerto em um estádio é frequentemente descrito por seus artistas ou pelo design do palco, mas a engenharia temporária por trás do show é igualmente notável.
O palco no telhado apoia o desempenho.
As estruturas laterais Ringlock integram telas de LED e acesso aos bastidores.
O FOH coordena as operações técnicas.
As torres de retransmissão ampliam a cobertura sonora.
As plataformas de alto-falantes com atraso mantêm a consistência do áudio.
As tendas nos bastidores apoiam os artistas e a equipe.
Assentos temporários remodelam a experiência do público.
Cada estrutura tem a sua própria finalidade, mas nenhuma funciona de forma independente. Juntos, eles formam um ambiente de produção temporário capaz de transformar um estádio vazio em uma sala de concertos totalmente funcional.
A compreensão desse layout geral torna muito mais fácil apreciar as decisões de engenharia por trás de cada estrutura individual. Ao longo desta série, continuaremos explorando esses sistemas um por um, conectando-os ao conhecimento mais amplo encontrado em nossa solução para palco de concertos e eventos e recursos de som para palco .
