Grandes telas de LED tornaram-se uma das características definidoras dos palcos de concertos modernos. Eles fornecem vídeo ao vivo, efeitos visuais e fundos de palco digitais que permitem que o público – mesmo aqueles que estão longe do palco – aproveite a apresentação.
Para a maioria dos espectadores, cada tela de LED parece semelhante.
No entanto, do ponto de vista da engenharia, diferentes telas de LED são suportadas usando sistemas estruturais completamente diferentes, dependendo da sua localização, função e requisitos de carga.
Durante a construção do Festival de Música Guangzhou Pearl Beer Festival 2026, três métodos distintos de suporte de LED foram observados:
A tela LED de fundo do palco principal foi suportada diretamente na plataforma do palco.
As telas laterais de LED e as telas de LED FOH foram sustentadas por estruturas Ringlock com vigas de nivelamento de aço.
O longo banner de LED instalado acima da abertura do palco foi sustentado por uma moldura de alumínio fixada na estrutura do avental do telhado.
Estas observações ilustram um importante princípio de engenharia:
Grandes telas de LED não são suportadas por uma estrutura universal. Seu método de suporte é determinado pela localização, função e requisitos estruturais.
A relação entre estas diferentes estruturas também pode ser compreendida através da Compreensão do Layout de um Concerto em Grande Estádio , onde o palco principal, o FOH e as estruturas auxiliares são explicados em conjunto.
Três diferentes sistemas de suporte de LED foram identificados durante este projeto.
Posição do LED | Estrutura de Apoio Primário |
|---|---|
LED de fundo do palco principal | Plataforma de palco |
Telas LED laterais do palco | Estrutura Ringlock |
Telas LED frontais e traseiras FOH | Estrutura Ringlock |
Banner LED longo acima do palco | Estrutura de alumínio fixada no avental do telhado |
Embora cada tela exibisse conteúdo de vídeo, cada uma exigia uma solução de engenharia diferente.
As telas de LED diferem significativamente em:
Tamanho.
Peso.
Altura de instalação.
Direção de visualização.
Acesso para manutenção.
Ambiente estrutural.
Portanto, os engenheiros selecionam a estrutura de suporte mais adequada em vez de aplicar uma solução padrão.
A engenharia de eventos temporários baseia-se na escolha da estrutura certa para cada função, em vez de forçar todos os componentes na mesma estrutura.

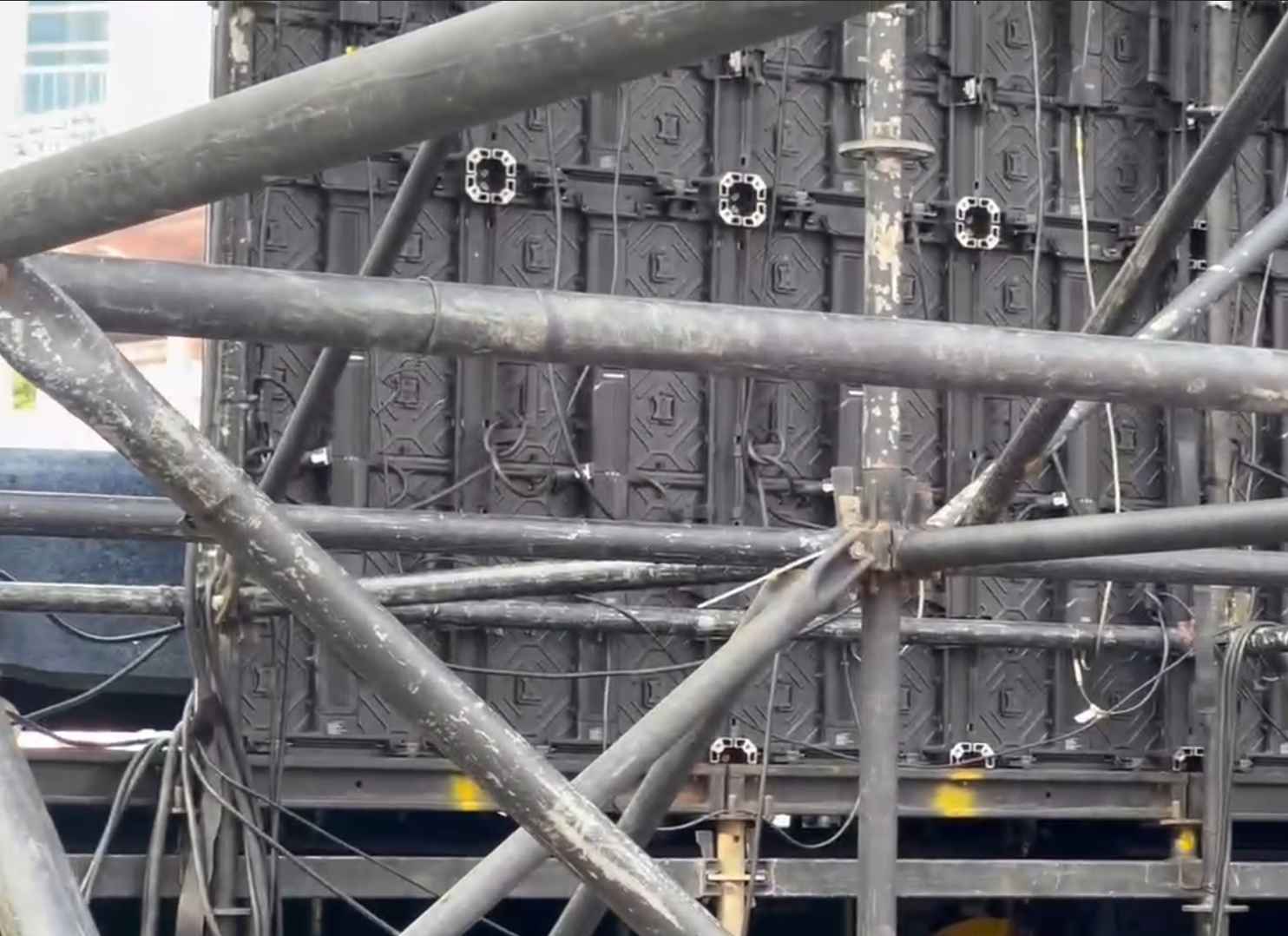

Uma das observações mais notáveis durante este projeto foi que a grande tela LED de fundo atrás dos artistas foi posicionada diretamente na plataforma do palco principal.
Em vez de ficar totalmente pendurada no telhado, a tela transferiu a maior parte de sua carga vertical diretamente para o convés do palco.
Isto proporciona diversas vantagens.
O peso morto da parede de LED é transferido através da estrutura de suporte diretamente para a plataforma do palco.
Isto evita colocar carga adicional desnecessária na estrutura do telhado.
Uma parede de LED apoiada no solo sofre menos movimento do que uma tela totalmente suspensa.
Isto é especialmente benéfico para telas muito grandes, onde o alinhamento da imagem é importante.
Os técnicos podem acessar a parte traseira da tela diretamente dos bastidores, sem trabalhar no nível do teto.
Isso simplifica:
Substituição de módulo.
Manutenção de cabos.
Inspeção de sinal.
Manutenção de energia.
Como a tela está integrada à plataforma do palco, ela também funciona naturalmente com o sistema de circulação nos bastidores descrito em Como é organizada a área dos bastidores de um show?.
As telas de LED posicionadas em ambos os lados do palco principal exigiam um sistema de suporte completamente diferente.
Em vez de depender da plataforma do palco, essas telas foram instaladas em estruturas Ringlock independentes.
Essas estruturas fornecem:
Suporte vertical.
Estabilidade lateral.
Plataformas de manutenção.
Acesso ao equipamento.
Os sistemas Ringlock são particularmente adequados porque podem acomodar facilmente diferentes tamanhos de tela, permanecendo modulares.
A lógica de engenharia por trás dessas estruturas é explicada mais detalhadamente em Como as estruturas Ringlock suportam grandes palcos de concertos?.

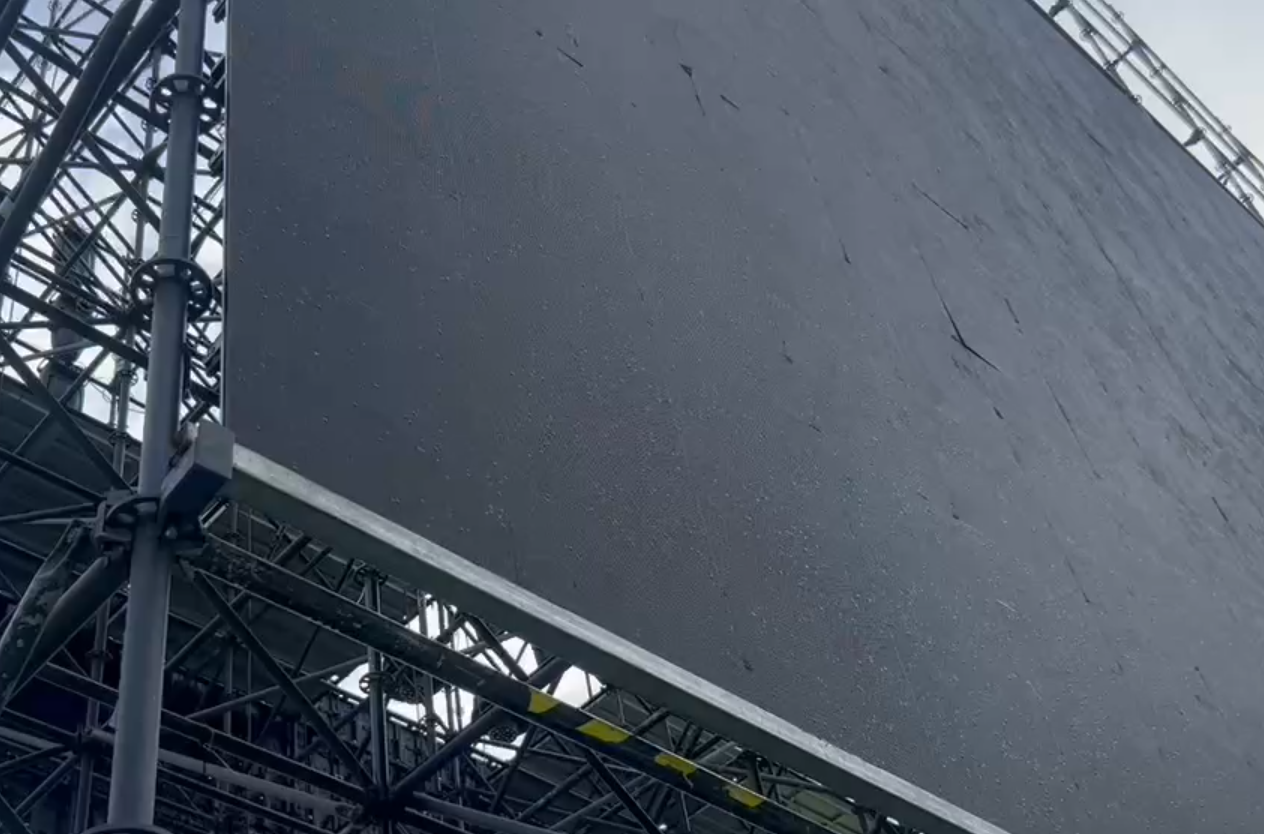

Outra observação importante foi que os gabinetes de LED não foram fixados diretamente nos livros Ringlock.
Em vez disso, tubos quadrados de aço foram instalados horizontalmente na base da tela.
Esses membros de aço atuaram como vigas de nivelamento.
Suas funções incluem:
Criando uma linha de montagem perfeitamente reta.
Distribuindo o peso dos gabinetes de LED.
Correção de pequenas tolerâncias de construção.
Fornecendo alinhamento preciso para instalação.
Grandes paredes de LED requerem um posicionamento extremamente preciso.
Mesmo pequenos desvios na parte inferior podem se acumular na altura da tela e afetar a aparência final.
Portanto, os feixes de nivelamento desempenham um papel importante na obtenção de uma superfície de exibição plana e estável.

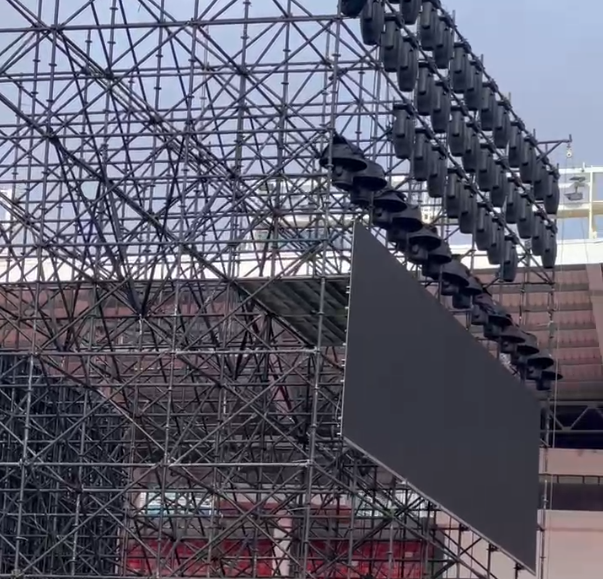

A área Front of House (FOH) continha telas de LED adicionais posicionadas tanto no lado voltado para o público quanto no lado do palco.
Essas telas também foram instaladas em estruturas Ringlock.
Ao contrário da tela de fundo do palco principal, as telas FOH são instalações independentes que atendem a finalidades diferentes.
Por exemplo:
As telas voltadas para o público podem exibir vídeo ao vivo ou informações sobre eventos.
As telas voltadas para o palco podem funcionar como monitores de confiança ou exibições de produção.
Como as torres FOH já exigem suporte estrutural para câmeras e equipamentos de produção, a integração de telas de LED na estrutura Ringlock fornece uma solução de engenharia eficiente.
O sistema FOH completo é discutido em Por que o FOH está posicionado no meio da área de audiência?.
Um terceiro método de apoio foi observado acima da abertura frontal do palco.
Uma tela de LED longa e estreita foi instalada na entrada do palco.
Ao contrário dos dois exemplos anteriores, esta tela não era suportada pela plataforma do palco ou pelo Ringlock.
Em vez disso, foi montado em uma estrutura de alumínio dedicada.
Esta moldura de alumínio foi então fixada à viga horizontal da estrutura do avental do telhado.
Este design oferece diversas vantagens.
O alumínio reduz a carga adicional no telhado.
Como o telhado já suporta iluminação, alto-falantes e equipamentos de amarração, é importante minimizar o peso das estruturas auxiliares.
A estrutura de alumínio pode ser montada separadamente antes de ser fixada no avental do telhado.
Isto melhora a eficiência da instalação.
A estrutura fornece uma superfície de montagem contínua, permitindo que a longa tela de LED permaneça reta em toda a largura da abertura do palco.
Este sistema de telhado está intimamente relacionado à engenharia de telhado curvo discutida em Por que as estruturas de telhado curvo são usadas em palcos de concertos?.
Os métodos de apoio utilizados durante este projeto podem ser resumidos da seguinte forma.
Localização dos LEDs | Estrutura de Apoio | Razão de Engenharia |
|---|---|---|
LED de fundo principal | Plataforma de palco | Transferência direta de carga e fácil manutenção |
LED lateral do palco | Estrutura Ringlock | Suporte independente e flexibilidade modular |
LED FOH | Estrutura Ringlock | Integrado com torres de produção |
LED para banner de telhado | Moldura de alumínio no avental | Instalação aérea leve |
A mesma tecnologia de exibição foi usada em todo o local, mas cada instalação foi otimizada para seu ambiente estrutural específico.
Vários princípios importantes de engenharia podem ser extraídos dessas observações.
Não existe um método de suporte universal.
Cada local requer sua própria solução estrutural.
Os sistemas Ringlock podem suportar com segurança telas de LED, plataformas de manutenção e equipamentos de produção, permanecendo modulares.
Antes da instalação dos gabinetes de LED, uma viga de suporte precisa deve primeiro estabelecer uma linha reta de referência.
Isso garante que a tela finalizada permaneça plana e visualmente contínua.
Quando as telas são suspensas no alto, a estrutura de alumínio ajuda a minimizar a carga permanente adicional no sistema do telhado.
Embora as grandes telas LED para concertos pareçam semelhantes às do público, elas contam com sistemas de suporte estrutural muito diferentes, dependendo de sua localização.
Durante o projeto do Festival de Música Guangzhou Pearl Beer Festival, foram observados três métodos principais de apoio.
A parede principal de LED de fundo transferiu sua carga diretamente para a plataforma do palco.
O palco lateral e as telas de LED FOH foram apoiados por estruturas Ringlock usando vigas de nivelamento de aço para obter um alinhamento preciso.
O longo banner de LED acima da abertura do palco foi montado em uma estrutura leve de alumínio fixada no avental do teto.
Juntas, estas soluções demonstram um princípio fundamental da engenharia de concerto:
As telas de LED não são projetadas primeiro. Sua estrutura de suporte é.
Somente depois de selecionar o sistema estrutural apropriado os engenheiros podem criar instalações LED que sejam estáveis, seguras, fáceis de manter e visualmente precisas.
