Princípios de engenharia, planejamento dimensional, considerações de carga e métodos de instalação

As estruturas de treliça de iluminação circular tornaram-se cada vez mais populares no design de eventos modernos porque fornecem um efeito visual único e um arranjo de iluminação flexível.

Em comparação com os sistemas tradicionais de treliça de iluminação reta, uma treliça circular cria um anel de iluminação contínuo que pode fornecer:

• Cobertura de iluminação de 360 ​​graus

• Aparência visual equilibrada

• Posicionamento flexível do acessório

• Um elemento central de design para palcos e locais

Eles são amplamente utilizados em:

• Concertos

• Casamentos

• Eventos corporativos

• Salas de exposição

• Discotecas

• Produções televisivas

• Eventos arquitetônicos

No entanto, projetar uma treliça de iluminação circular não é simplesmente uma questão de conectar seções retas da treliça em um círculo.

Uma estrutura de treliça de iluminação circular profissional requer uma consideração cuidadosa de:

• Requisitos de aplicação

• Dimensões gerais

• Diâmetro interno e externo

• Seleção do tamanho da treliça

• Distribuição de carga

• Método de conexão

• Sistema de suspensão

• Ambiente de instalação

Uma treliça circular bem projetada deve alcançar um equilíbrio entre aparência, desempenho estrutural, eficiência de instalação e custo do projeto.

Antes de projetar uma treliça de iluminação circular, é útil compreender os fundamentos dos sistemas modulares em Como funciona um sistema de treliça para eventos? e explore diferentes configurações em sistemas de treliças de iluminação.

1. Defina a finalidade da treliça de iluminação circular

O design começa com a aplicação, não com a forma

Um dos erros mais comuns ao projetar uma treliça circular é começar pelo diâmetro antes de entender o que a estrutura precisa atingir.

A primeira pergunta deveria ser:

Qual é a treliça circular necessária para suportar?

Diferentes aplicações requerem diferentes soluções estruturais.

Treliça Circular Decorativa

Algumas estruturas de treliça circulares são projetadas principalmente para efeitos visuais.

Características típicas:

• Decoração leve

• Pequenas luminárias

• Requisitos de carregamento limitados

• Concentre-se na aparência

Os exemplos incluem:

• Anéis de decoração de casamento

• Exposições

• Estruturas de ativação de marca

Para estas aplicações, um sistema leve de treliça de alumínio geralmente é suficiente.

Treliça de anel de iluminação circular

Quando a estrutura suporta equipamentos de iluminação profissional, os requisitos de projeto tornam-se mais exigentes.

O equipamento possível inclui:

• Cabeças em movimento

• Luzes de feixe

• Lavar luzes

• Luminárias LED

• Sistemas de cabos

O designer deve considerar:

• Distribuição de peso de fixação

• Posições de montagem

• Cargas dinâmicas

• Roteamento de cabos

Para aplicações de iluminação profissional, selecionar a especificação correta da treliça é mais importante do que simplesmente escolher o maior diâmetro.

Informações relacionadas podem ser encontradas em:

Compreendendo a treliça de iluminação: um guia abrangente

Treliça Circular Suspensa

Algumas grandes estruturas de iluminação circulares estão suspensas em:

• Pontos de teto

• Motores

• Sistemas de aparelhamento

• Estruturas temporárias

Esses sistemas exigem considerações adicionais de engenharia porque a estrutura não é sustentada pelo solo.

Fatores importantes incluem:

• Pontos de suspensão

• Balanço de carga

• Capacidade de aparelhamento

• Fatores de segurança

Para aplicações suspensas, os princípios de projeto são semelhantes aos de outros sistemas de treliça suspensa. Mais informações estão disponíveis em:

Como pendurar a treliça do palco

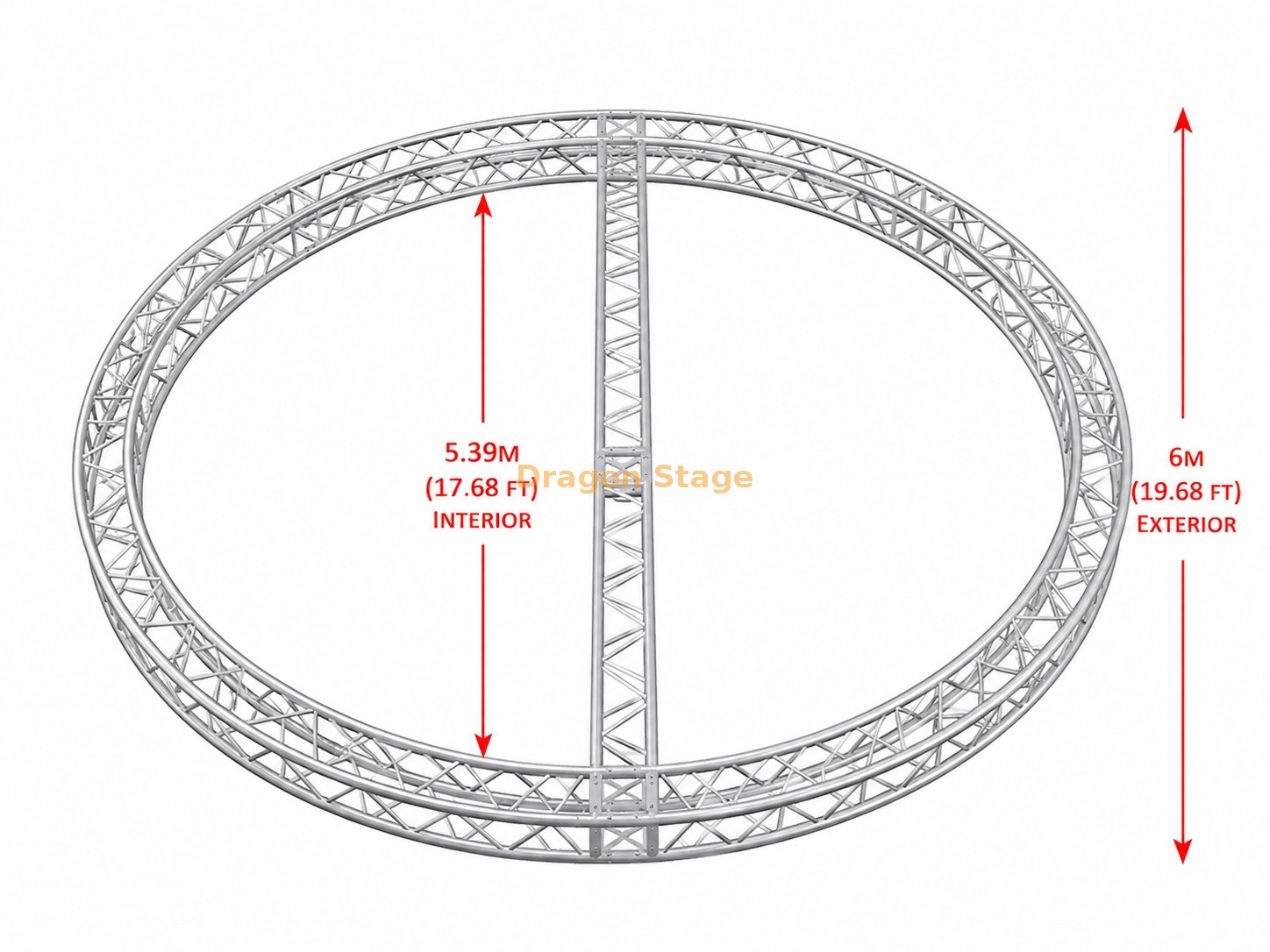

2. Determine as dimensões da treliça circular: diâmetro interno versus diâmetro externo

O diâmetro não é apenas um número

Quando os clientes solicitam uma treliça circular, geralmente fornecem um requisito simples:

"Preciso de uma treliça circular de 6 metros."

No entanto, esta informação está incompleta.

Uma treliça circular tem múltiplas dimensões:

• Diâmetro interno

• Diâmetro externo

• Diâmetro da linha central

Essas dimensões não são idênticas.

Por que o diâmetro interno é importante

O diâmetro interno determina o espaço aberto utilizável dentro do círculo.

Por exemplo:

Um cliente pode exigir:

• Um anel de iluminação circular em torno de uma área de palco

• Um espaço de visualização para um público específico

• Uma certa distância de folga

Nessas situações, o diâmetro interno geralmente é o principal parâmetro de projeto.

Por que o diâmetro externo é importante

O diâmetro externo determina o espaço de instalação real necessário.

Isto é especialmente importante para:

• Locais internos

• Salas de exposição

• Hotéis

• Centros de convenções

Por exemplo:

Se uma treliça circular tiver:

• 6m de diâmetro interno

• Tamanho da treliça de 290 mm

A dimensão externa real será aproximadamente:

6m + 290 mm × 2

= cerca de 6,58m

Portanto, uma estrutura anunciada como “treliça circular de 6m” pode exigir mais de 6m de espaço de instalação.

Esta é uma das questões mais frequentemente esquecidas durante o planejamento de eventos.

Para obter mais informações sobre o planejamento de configuração de treliça, consulte:

Projeto e configuração de treliça

3. Selecione o tamanho da treliça com base nos requisitos de carga

Requisitos estruturais e requisitos de espaço são diferentes

Ao projetar uma treliça de iluminação circular, duas questões distintas devem ser respondidas:

Pergunta 1:

Quanta carga a treliça precisa suportar?

Isso determina:

• Tamanho da treliça

• Espessura do tubo

• Configuração estrutural

Pergunta 2:

Quanto espaço de instalação está disponível?

Isso determina:

• Diâmetro interno

• Diâmetro externo

• Pegada geral

Um erro comum é:

1. Selecionando primeiro o diâmetro desejado.

2. Escolhendo uma treliça depois.

A abordagem correta é:

1. Determine as cargas de iluminação e equipamentos.

2. Selecione um tamanho de treliça apropriado.

3. Calcule as dimensões internas e externas finais.

fardo circular de 290mm

Uma treliça de 290 mm é normalmente adequada para:

• Pequenos anéis de iluminação

• Estruturas de exposição

• Sistemas de DJ

• Eventos internos

• Aplicações decorativas

Vantagens:

• Leve

• Transporte fácil

• Instalação rápida

• Menor custo

Treliça Circular de 390mm e Sistemas Maiores

Um sistema de treliça maior pode ser necessário para:

• Mais luminárias

• Vãos mais longos

• Estruturas maiores

• Cargas mais altas

Vantagens:

• Maior rigidez estrutural

• Melhor resistência à flexão

• Maior capacidade de carga

No entanto, maior nem sempre significa melhor.

Uma treliça maior também significa:

• Mais materiais

• Maior custo de transporte

• Mais requisitos de instalação

A escolha correta depende dos requisitos reais do projeto.

Para uma comparação detalhada, consulte:

Treliça de 290 mm vs 390 mm: qual você deve escolher para o seu projeto?

4. Escolha o sistema de conexão apropriado

A seleção da conexão depende do ambiente de instalação

O sistema de conexão não é apenas uma escolha de fabricação.

É também uma estratégia de instalação.

Os dois métodos de conexão mais comuns são:

• Conexão de torneira

• Conexão de parafuso

Treliça Circular de Conexão de Spigot

Os sistemas de treliça Spigot são amplamente utilizados em aplicações de eventos onde a instalação rápida é importante.

As vantagens incluem:

• Montagem rápida

• Alinhamento fácil

• Tempo de instalação reduzido

• Configuração repetida eficiente

Devido a essas vantagens, os sistemas de torneira são comumente usados ​​para:

• Eventos ao ar livre

• Produções em turnê

• Estruturas de eventos temporários

• Equipamento de aluguel

Os eventos ao ar livre geralmente têm cronogramas de instalação rígidos, tornando a montagem rápida uma grande vantagem.

Mais informações sobre sistemas de torneira podem ser encontradas em:

Compreendendo as conexões de ponta, parafuso e placa em sistemas de treliça

Treliça circular de conexão de parafuso

Os sistemas de conexão por parafuso costumam ser mais adequados para ambientes onde o espaço de instalação é limitado.

As aplicações típicas incluem:

• Locais internos

• Salas de exposição

• Estúdios

• Áreas de instalação fixa

As vantagens incluem:

• Conexão precisa

• Requisitos de instalação compactos

• Melhor adequação para áreas de trabalho restritas

A escolha entre conexão tipo espigão e parafuso deve considerar:

• Ambiente de instalação

• Frequência de montagem

• Espaço de trabalho disponível

• Requisitos de transporte

5. Projete o layout de iluminação e distribuição de carga

Design Circular Requer Carregamento Equilibrado

Uma grande vantagem da treliça de iluminação circular é a capacidade de criar um layout de iluminação equilibrado de 360 ​​graus.

Contudo, a forma circular não garante automaticamente um carregamento equilibrado.

O designer deve considerar:

• Espaçamento de luminárias

• Peso do equipamento

• Arranjo de cabos

• Distribuição simétrica

Evite cargas concentradas

Um erro comum é instalar muitos acessórios pesados ​​em uma área.

Por exemplo:

• Várias cabeças móveis instaladas em um lado

• Grandes feixes de cabos concentrados em um ponto

• Distribuição irregular de acessórios

Estas condições criam carregamentos irregulares e podem afetar o comportamento estrutural.

Um layout de iluminação profissional deve distribuir o peso da maneira mais uniforme possível ao redor do círculo.

6. Considere o projeto de suspensão e equipamento

Para estruturas de treliça circulares suspensas, o sistema de suspensão é um elemento crítico do projeto.

Considerações importantes incluem:

• Número de pontos de suspensão

• Posição dos pontos de elevação

• Distribuição de carga

• Capacidade motora

• Componentes de montagem

Os métodos de suspensão comuns incluem:

• Suspensão de três pontos

• Suspensão de quatro pontos

• Vários pontos de elevação

O objetivo é garantir que a estrutura circular permaneça equilibrada durante a elevação e a operação.

7. Erros comuns de design de treliça de iluminação circular

Erro 1: Projetar apenas com base no diâmetro

Um cliente pode se concentrar apenas em:

"Qual deve ser o tamanho do círculo?"

Mas ignore:

• Tamanho da treliça

• Capacidade de carga

• Liberação de instalação

A estrutura final deve considerar tanto a geometria quanto os requisitos estruturais.

Erro 2: confundir diâmetro interno com diâmetro externo

Isto pode causar problemas de instalação, especialmente em locais internos.

Sempre confirme:

• Espaço interno necessário

• Pegada externa real

Erro 3: Selecionar o tamanho da treliça sem considerar a carga

Um design visualmente atraente pode falhar se a estrutura não puder suportar com segurança:

• Luminárias

• Acessórios

• Cabos

• Equipamento adicional

Erro 4: escolher o tipo de conexão sem considerar as condições de instalação

Um sistema de conexão adequado para passeios ao ar livre pode não ser a melhor escolha para um ambiente interno restrito.

Erro 5: Ignorar a distribuição de peso

Uma treliça circular ainda segue princípios estruturais.

O carregamento irregular cria estresse desnecessário.

8. Um processo prático de design de treliça de iluminação circular

Um processo de design profissional geralmente segue estas etapas:

Etapa 1: definir o aplicativo

Determinar:

• Tipo de evento

• Interior ou exterior

• Efeito visual necessário

Etapa 2: Calcular a carga do equipamento

Identificar:

• Luminárias

• Acessórios

• Peso do cabo

Etapa 3: selecione o tamanho da treliça

Escolher:

• 290 mm

• 390 mm

• Sistemas de treliça maiores

de acordo com os requisitos estruturais.

Etapa 4: confirme os requisitos de diâmetro

Calcular:

• Diâmetro interno

• Diâmetro externo

• Liberação de instalação

Etapa 5: selecione o método de conexão

Escolher:

• Sistema de torneira

• Sistema de parafuso

de acordo com as condições de instalação.

Etapa 6: Método de instalação do projeto

Confirmar:

• Suporte de solo ou suspensão

• Pontos de montagem

• Sequência de montagem

Conclusão

Projetar uma estrutura de treliça de iluminação circular requer muito mais do que criar uma forma circular.

Um design bem-sucedido deve equilibrar:

• Requisitos visuais

• Desempenho estrutural

• Cargas de equipamentos

• Condições de instalação

• Eficiência de transporte

Os princípios mais importantes são:

Determine o aplicativo primeiro.

Selecione o tamanho da treliça com base nos requisitos de carga.

Calcule as dimensões internas e externas.

Escolha o sistema de conexão de acordo com o ambiente de instalação.

Uma treliça de iluminação circular profissional não é simplesmente um anel – é uma estrutura temporária projetada para fornecer desempenho confiável e, ao mesmo tempo, alcançar o efeito visual desejado.

Recursos de engenharia relacionados

Para obter mais informações sobre sistemas de treliça e projeto de estrutura de eventos:

• Sistemas de treliça de iluminação

• Sistemas de treliça de alumínio

• Sistema de treliça de recursos

• Projeto e configuração de treliça

• Como funciona um sistema Truss para eventos?

• Quais são os diferentes tipos de treliça de iluminação?

• O que é uma treliça de iluminação e para que ela é usada?

• Por que as treliças circulares de alumínio exigem fabricação personalizada?
