Os alto-falantes lineares estão entre os componentes suspensos mais pesados encontrados em um palco de concerto moderno.
Ao contrário das luminárias ou painéis de LED, um line array faz mais do que produzir som. Sua posição afeta diretamente a cobertura do público, a distribuição da pressão sonora e a consistência auditiva em todo o local.
Por esse motivo, os engenheiros não penduram simplesmente cada line array na estrutura mais próxima.
Em vez disso, cada conjunto é suspenso por um sistema estrutural projetado especificamente para sua localização, requisitos de carga e função acústica.

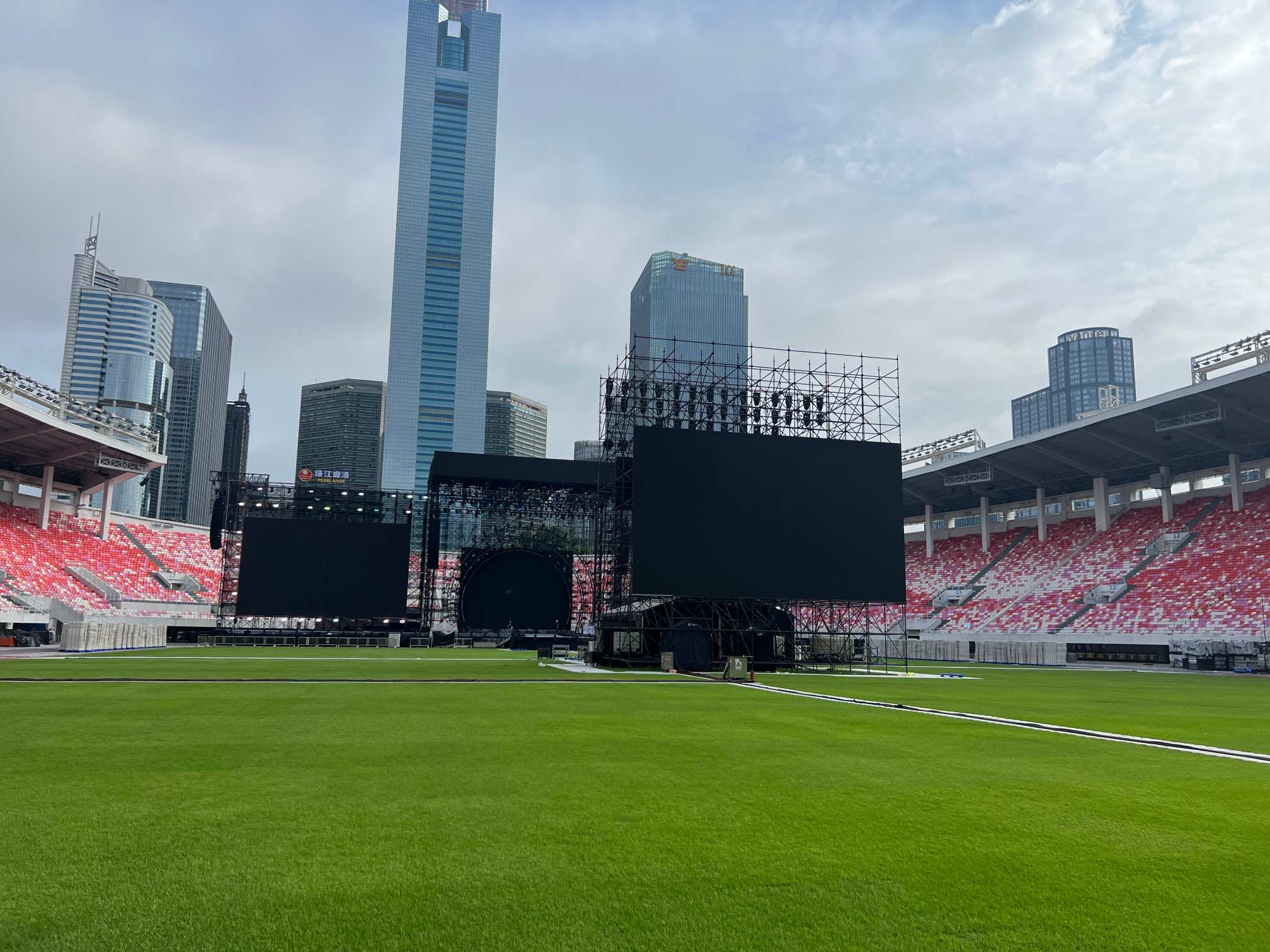

Durante a construção do Festival de Música Guangzhou Pearl Beer Festival de 2026, três métodos diferentes de suspensão de line array foram observados:
O sistema principal de PA foi suspenso em vigas cantilever sob o avental do telhado.
Os sistemas PA laterais foram suspensos em vigas montadas em estruturas Ringlock independentes.
Os sistemas de alto-falantes foram suspensos em torres de retransmissão de aproximadamente 20 metros de altura posicionadas no meio do estádio.
Estas observações revelam um importante princípio de engenharia:
O ponto de suspensão mais seguro nem sempre é o mais alto – é a estrutura projetada especificamente para transportar a carga necessária e, ao mesmo tempo, fornecer a cobertura acústica correta.
O layout geral do sistema de som é discutido em Como é distribuído um sistema de som de concerto em estádio?, enquanto este artigo se concentra na engenharia estrutural por trás da suspensão segura desses sistemas.
Três sistemas de suspensão independentes foram utilizados durante este projeto.
Localização da matriz linear | Estrutura de Apoio |
|---|---|
PA principal | Viga cantilever sob o avental do telhado |
PA lateral do palco | Viga treliçada fixada na estrutura Ringlock |
Relé PA | Torre de retransmissão independente |
Embora todos os três sistemas suportassem line arrays, cada um serviu a uma finalidade acústica e de engenharia diferente.
Grandes line arrays são suspensos por vários motivos.
Suspendendo os alto-falantes:
Melhora a cobertura do público.
Evita que o som seja bloqueado pelos espectadores.
Cria melhor dispersão vertical.
Reduz os reflexos do chão do palco.
Permite que o som seja projetado em longas distâncias.
A altura da suspensão é, portanto, determinada pelo desempenho acústico e também pela segurança estrutural.
Os line arrays primários foram posicionados na frente do palco principal.
Em vez de ficarem pendurados diretamente na armação do telhado, eles foram suspensos em vigas cantilever que se estendiam abaixo do avental do telhado.
Este arranjo oferece diversas vantagens de engenharia.
O posicionamento das matrizes na borda frontal da platina reduz a obstrução causada por:
A estrutura do telhado.
Equipamento de iluminação.
O cenário LED.
Isso permite que o som seja projetado diretamente no público.
A viga cantilever foi projetada especificamente para transferir a carga concentrada do alto-falante para a estrutura principal do teto.
Isso cria um caminho de carga dedicado em vez de distribuir as cargas dos alto-falantes entre vários membros do telhado.
A suspensão dos alto-falantes na área do avental também proporciona acesso conveniente para:
Motores de corrente.
Hardware de aparelhamento.
Cabos de segurança.
Ajustes de ângulo.
Este arranjo está intimamente relacionado à engenharia do telhado explicada em Por que o telhado é mais alto que a tela de LED?.

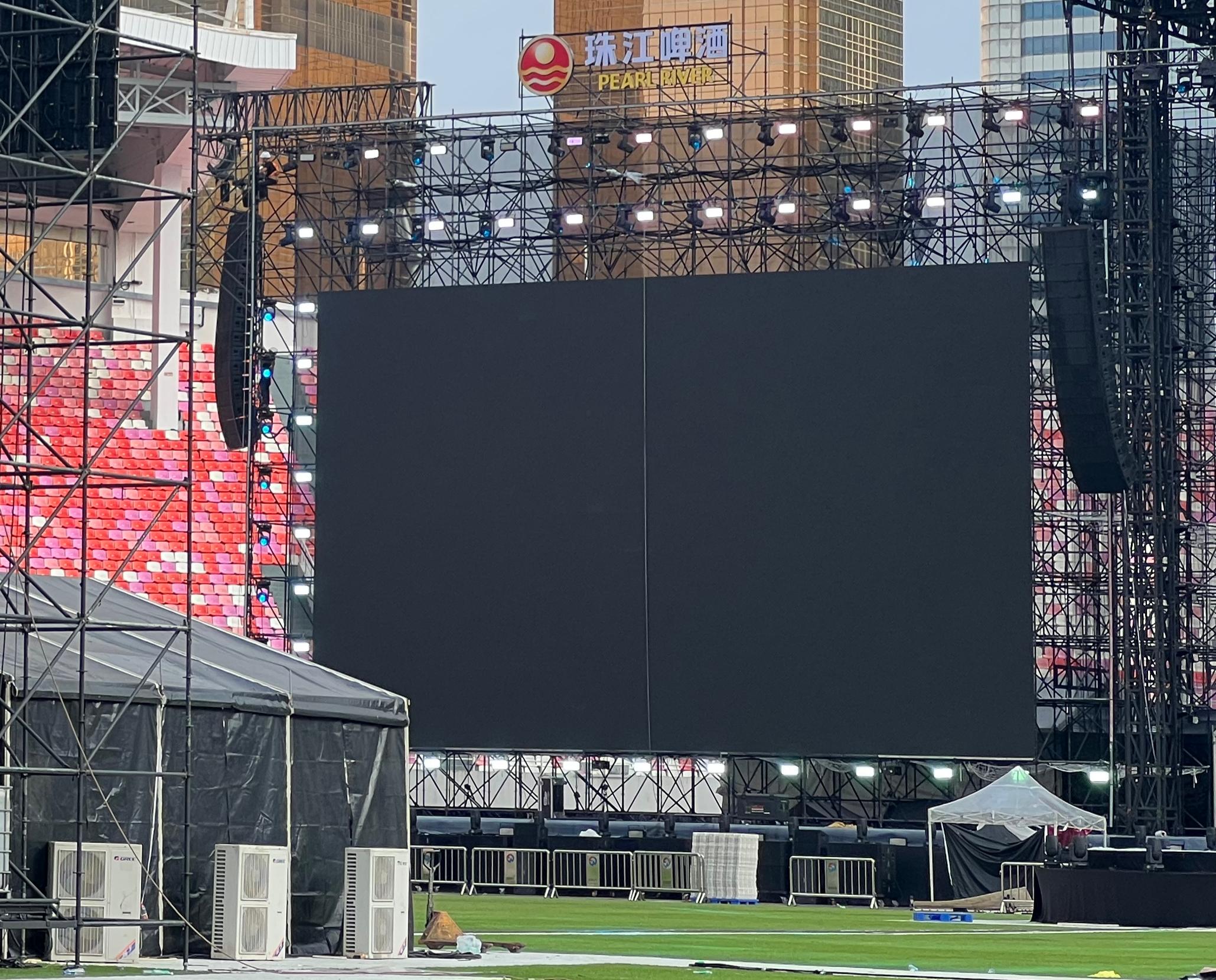

Outro método de suspensão foi observado em ambos os lados do palco principal.
Cada torre Ringlock lateral suportava uma viga de treliça dedicada instalada no topo da estrutura.
Os line arrays foram suspensos diretamente nessas vigas de treliça.
O caminho de carregamento pode ser resumido da seguinte forma:
Line Array ↓ Hardware de Rigging ↓ Viga de Treliça de Alumínio ↓ Estrutura Ringlock ↓ Placas de Base e Terra Este sistema separa as matrizes laterais do teto do palco principal.
Existem vários motivos.
A torre Ringlock carrega suas próprias cargas.
O teto principal, portanto, não precisa suportar peso adicional de alto-falante além do sistema de PA principal.
As torres Ringlock podem ser posicionadas de acordo com os requisitos acústicos e não com a geometria do telhado.
Isto proporciona maior flexibilidade quando diferentes locais exigem diferentes coberturas de alto-falantes.
Como a treliça é instalada no topo da torre Ringlock antes dos alto-falantes serem elevados, a instalação se torna mais segura e eficiente.
Os princípios estruturais por trás dessas torres são explicados mais detalhadamente em Como as estruturas Ringlock suportam grandes palcos de concertos?.
Uma das estruturas mais impressionantes observadas durante este projeto foi o sistema de torres de retransmissão.
Duas torres independentes com aproximadamente 20 metros de altura foram posicionadas próximas ao centro do estádio.
Cada torre suportava dois clusters de line array.
Ao contrário dos arranjos do palco principal, esses alto-falantes não foram projetados para aumentar o volume.
O objetivo era estender a cobertura sonora a públicos localizados longe do palco.
A altura serve a vários propósitos.
Elevar os alto-falantes reduz a obstrução causada por:
Membros da audiência.
Assentos temporários.
Equipamento de produção.
Isso permite que o som viaje por longas distâncias.
A posição elevada permite que os engenheiros de som direcionem os conjuntos para as áreas de audiência traseiras, mantendo uma cobertura uniforme.
Os sistemas de retransmissão são cuidadosamente alinhados com o PA principal usando processamento digital.
A altura estrutural garante que o som alcance ouvintes distantes de um ângulo apropriado, mantendo a consistência do tempo.
A função dessas torres é discutida com mais detalhes em Por que são necessárias torres de alto-falante de retransmissão?.
Um line array pode pesar várias centenas de quilogramas.
O sistema estrutural que o suporta deve, portanto, ser concebido para resistir:
Carga morta vertical.
Carregamento dinâmico durante o levantamento.
Forças do vento.
Vibração durante a operação.
Por esta razão, os sistemas de suspensão profissionais normalmente incluem:
Hardware de aparelhamento certificado.
Motores de corrente ou talhas manuais.
Pontos de suspensão em aço.
Cabos de aço de segurança independentes.
Verificação estrutural antes do levantamento.
O alto-falante em si é apenas uma parte do sistema de suspensão.
A estrutura de apoio é igualmente importante.
Os sistemas de suspensão observados durante este projeto podem ser resumidos da seguinte forma.
Localização do alto-falante | Estrutura de Apoio | Finalidade de Engenharia |
|---|---|---|
PA principal | Viga cantilever do avental do telhado | Cobertura do público frontal |
PA lateral do palco | Viga de treliça na torre Ringlock | Cobertura lateral e suporte independente |
Relé PA | Torre de retransmissão de 20 metros | Reforço de som de longa distância |
Cada sistema foi selecionado de acordo com a capacidade estrutural e desempenho acústico.
Vários princípios importantes de engenharia podem ser extraídos dessas observações.
Nem todos os alto-falantes devem ser pendurados no teto principal.
Locais diferentes requerem soluções estruturais diferentes.
Cada line array suspenso transfere seu peso através de um caminho estrutural dedicado.
Compreender esse caminho de carga é essencial para um projeto seguro de estruturas temporárias.
A melhor posição estrutural não é necessariamente a melhor posição acústica.
A engenharia de concertos bem-sucedida equilibra ambas as disciplinas simultaneamente.
O uso de torres Ringlock e torres de retransmissão permite que os engenheiros otimizem a cobertura sonora sem sobrecarregar o teto do palco principal.
Esta abordagem modular também simplifica a instalação e se adapta mais facilmente a diferentes layouts de locais.
Grandes line arrays de concerto não estão suspensas em uma única estrutura universal.
Em vez disso, cada sistema é suportado por uma solução estrutural especificamente concebida para a sua função.
Durante o projeto do Festival de Música Guangzhou Pearl Beer Festival, foram observados três métodos de suspensão.
As principais matrizes de PA foram suspensas em vigas cantilever abaixo do avental do telhado para fornecer cobertura frontal direta.
As matrizes laterais foram penduradas em vigas montadas em torres Ringlock independentes, criando um suporte flexível e estruturalmente independente.
As matrizes de retransmissão foram instaladas em torres de retransmissão de aproximadamente 20 metros de altura posicionadas no centro do estádio para estender a cobertura sonora a áreas distantes do público.
Juntos, estes sistemas demonstram um dos princípios fundamentais da engenharia de concerto:
A suspensão segura do line array não é alcançada usando a mesma estrutura em todos os lugares, mas combinando cada sistema de alto-falantes com a estrutura mais adequada à sua localização, carga e finalidade acústica.
