Um grande palco de concertos em um estádio pode parecer uma coleção de elementos visuais:
Telas de LED gigantes.
Alto-falantes line array potentes.
Sistemas de iluminação complexos.
Grandes estruturas de telhado.
Plataformas de audiência.
Torres FOH.
Torres de alto-falantes de retransmissão.
Contudo, do ponto de vista da engenharia, a questão mais importante não é apenas como esses componentes são instalados , mas:
Como as cargas criadas por estes sistemas pesados são transferidas com segurança através de estruturas temporárias e finalmente para o solo?
Durante a construção do Festival de Música Guangzhou Pearl Beer Festival de 2026, muitos sistemas pesados diferentes foram integrados em uma infraestrutura temporária de eventos.
O projeto incluiu:
Um telhado hidráulico do palco principal.
Grandes estruturas Ringlock.
Várias paredes de LED.
Sistemas line-array suspensos.
Grandes treliças de iluminação.
Estruturas de controle de FOH.
Torres de alto-falantes de retransmissão.
Sistemas de estágio temporário.
Cada componente criou diferentes tipos de cargas.
Alguns criaram principalmente cargas verticais.
Alguns criaram cargas dinâmicas.
Alguns criaram forças de tombamento causadas pelo vento ou por equipamentos suspensos.
Uma estrutura de concerto segura depende da compreensão do caminho completo da carga.
O princípio da engenharia pode ser resumido como:
Equipamento ↓ Estrutura de suporte ↓ Estrutura primária ↓ Sistema de base ↓ Proteção do solo ↓ O equipamento em si é apenas o começo do sistema de carga.
Um concerto em estádio contém muitos componentes grandes, mas seus requisitos estruturais são diferentes.
O mesmo método de apoio não pode ser usado em todos os lugares.
Equipamento | Localização | Escala Aproximada | Método de suporte principal |
|---|---|---|---|
Tela LED principal | Parte traseira do palco principal | 20m × 16m | Plataforma de palco |
Telas LED laterais | Ambos os lados do palco | Cada 20m × 16m | Estrutura Ringlock |
Telas LED FOH | Área de público | 14m × 10m | Estrutura FOH Ringlock |
Matriz de linha principal | Frente do palco | 16 armários por lado | Viga cantilever de avental |
Torre de alto-falante de retransmissão | Centro do estádio | 12 armários de cada lado | Estrutura de torre independente |
Iluminação com feixe móvel | Treliças de palco curvas | 36 unidades | Treliça curva de alumínio |
Iluminação estroboscópica | Treliças de palco curvas | 36 unidades | Treliça curva de alumínio |
Iluminação de telhado | Treliça do telhado principal | 4 grupos | Sistema de amarração de telhado |
Motores de elevação | Sistema de telhado | 42 motores | Estrutura do telhado |
Esta tabela mostra um importante princípio de engenharia:
Quanto mais pesado for o equipamento, mais importante se torna o caminho de suporte.
Uma parede de LED de 10 toneladas e um sistema de alto-falantes de 10 toneladas não exigem necessariamente a mesma solução estrutural.
A localização, altura, exposição ao vento e comportamento dinâmico determinam o projeto correto.
Em edifícios permanentes, as cargas são normalmente transferidas através de colunas, vigas e fundações.
As estruturas de eventos temporários seguem a mesma lógica de engenharia, mas os sistemas são modulares e removíveis.
Toda carga deve ter um caminho controlado.
Por exemplo:
Gabinete de LED existente na superfície do estádio ↓ Viga de suporte ↓ Ringlock / Estrutura do palco ↓ Placa de base + macaco ajustável ↓ Proteção do solo ↓ Sistema de alto-falantes de superfície do estádio ↓ Hardware de aparelhamento ↓ Treliça / Viga ↓ Quadro estrutural principal ↓ Sistema de base ↓ Tanque de água subterrânea ↓ Plataforma de suporte ↓ Sistema Ringlock Ledger ↓ Padrão vertical ↓ Base Jack ↓ O objetivo da engenharia não é apenas suportar peso.
É para controlar para onde o peso viaja.
Grandes telas de LED estão entre as cargas pesadas mais visíveis em uma sala de concertos.
No entanto, diferentes localizações de LED requerem diferentes soluções estruturais.
Durante este projeto, foram observados três métodos diferentes de suporte de LED.
A tela LED de fundo principal era aproximadamente:
Largura: 20m
Altura: 16m
Ao contrário dos sistemas LED suspensos, esta tela foi instalada diretamente na plataforma do palco principal.
Seu caminho de carregamento foi:
Gabinete de LED de proteção de solo ↓ Sistema de suporte de palco ↓ Deck de palco ↓ Estrutura de palco Ringlock ↓ Sistema de base Este método tem várias vantagens:
Caminho de transferência de carga mais curto.
Manutenção mais fácil.
Carga reduzida no telhado.
Melhor estabilidade para uma grande tela traseira.
O LED principal não precisa ser apoiado no telhado porque o próprio palco fornece uma plataforma estrutural direta.
As duas estruturas laterais de LED eram significativamente diferentes.
Cada lado era aproximadamente:
Largura: 20m
Altura: 16m
Eles foram instalados em grandes estruturas Ringlock.
As dimensões do Ringlock lateral observadas foram aproximadamente:
Altura: 21m
Largura: 24m
Profundidade: 6m
Esses sistemas Ringlock não eram simples suportes de tela.
Eles também apoiaram:
Matrizes de linha.
Equipamento de iluminação.
Acesso para manutenção.
Áreas de trabalho técnico.
O caminho de carregamento tornou-se:
↓ Tela LED de solo ↓ Viga de suporte de tubo quadrado de aço ↓ Ringlock Ledger ↓ Ringlock Padrão ↓ Placa de base ↓ Macaco ajustável ↓ Os tubos quadrados de aço na parte inferior da estrutura de LED foram usados para:
Nivele os gabinetes de LED.
Distribua a carga do gabinete.
Reduza erros de alinhamento.
A lógica de instalação de telas de LED em estruturas Ringlock é discutida mais detalhadamente em:
Como instalar e consertar telas de LED em Ringlock Truss
e
Como instalar o display LED no sistema Ringlock Truss
A estrutura FOH também possuía grandes telas de LED.
A estrutura FOH Ringlock era aproximadamente:
Altura: 20m
Largura: 14m
Profundidade: 8m
Como o FOH está localizado dentro da área de audiência, seus requisitos estruturais são diferentes do palco principal.
Deve apoiar:
Telas de LED.
Plataformas de câmera.
Equipamento de controle.
Operadores.
Plataformas técnicas.
O sistema FOH é, portanto, uma estrutura temporária multifuncional.
Mais detalhes sobre estruturas FOH podem ser encontrados em:
Os sistemas de áudio criam requisitos estruturais únicos.
Ao contrário das telas de LED, os line arrays são suspensos.
Suas cargas incluem:
Peso vertical.
Movimento dinâmico.
Forças de aparelhamento.
Influência do vento.
O palco principal usava line arrays suspensos na estrutura do avental frontal.
Configuração observada:
Duas posições principais de suspensão.
16 armários por lado.
O caminho de carregamento foi:
Matriz de linha de proteção de solo ↓ Hardware de amarração ↓ Viga cantilever do avental ↓ Estrutura do telhado principal ↓ Colunas primárias ↓ Sistema de base ↓ O ponto de suspensão não pode ser simplesmente selecionado porque é visualmente conveniente.
Deve se conectar a um membro estrutural capaz de transferir a carga.
As torres de alto-falantes de retransmissão criam outro tipo de desafio de engenharia.
São estruturas altas e delgadas expostas a:
Peso do alto-falante.
Cargas de vento.
Momentos de reviravolta.
As torres de retransmissão observadas foram aproximadamente:
Altura: 20m.
12 gabinetes line-array por lado.
Localizado próximo à área central do estádio.
O caminho de carregamento deles era:
Matriz de linha de solo ↓ Estrutura superior da torre ↓ Seções verticais da torre ↓ Contraventamento diagonal ↓ Base da torre ↓ Sistema de lastro + fio de sustentação A estabilidade da torre não dependia apenas da estrutura vertical.
Dependia do sistema completo:
Geometria da torre.
Chaves diagonais.
Lastro de água.
Fios de cara.
Extensões básicas.
Mais informações:
Por que são necessárias torres de alto-falantes de retransmissão?
O equipamento de iluminação é frequentemente subestimado porque as luminárias individuais podem não parecer extremamente pesadas.
No entanto, grandes concertos utilizam muitos equipamentos concentrados em áreas específicas.
Isso cria cargas locais significativas.
Sob a cobertura principal foram instaladas três treliças semicurvas.
Eles apoiaram:
36 luminárias de feixe móvel.
36 luminárias estroboscópicas.
O caminho de carregamento foi:
↓ Luminária de solo ↓ Treliça de alumínio curva ↓ Ponto de suspensão ↓ Telhado / Estrutura do palco ↓ Sistema de suporte primário A treliça não suporta apenas o peso das luminárias.
Também transfere:
Forças de movimento dinâmico.
Cargas de instalação.
Cargas de cabos.
O sistema de cobertura também carregava equipamentos de iluminação.
Configuração observada:
Quatro grupos de iluminação.
Cada grupo:
14 luzes de corte.
14 feixes de luz.
Adicionalmente:
42 motores.
Sete grupos.
Seis motores por grupo.
O telhado foi, portanto, projetado não apenas como proteção contra intempéries.
Era também uma estrutura de apoio à produção.
É por isso que a altura do telhado, a resistência estrutural e a preparação do equipamento devem ser consideradas em conjunto.
Grandes estruturas Ringlock foram utilizadas extensivamente neste projeto.
Eles apoiaram:
Telas de LED.
Sistemas de áudio.
Plataformas técnicas.
Áreas de acesso.
As duas principais estruturas laterais de Ringlock eram aproximadamente:
Altura: 21m.
Largura: 24m.
Profundidade: 6m.
A estrutura FOH Ringlock era aproximadamente:
Altura: 20m.
Largura: 14m.
Profundidade: 8m.
Uma estrutura Ringlock distribui cargas através de vários membros conectados.
O caminho de carregamento é:
Plataforma / equipamento ↓ Sistema de contabilidade ↓ Padrões verticais ↓ Base Jack ↓ Proteção do solo ↓ A estabilidade depende de:
Padrões verticais.
Livros horizontais.
Chaves diagonais.
Força de conexão.
Ajuste básico.
Os fundamentos da engenharia Ringlock são explicados em:
O que é uma estrutura Ringlock de aço? Aplicações, vantagens e usos de eventos
e
O que é treliça Ringlock de aço e quais são suas principais características

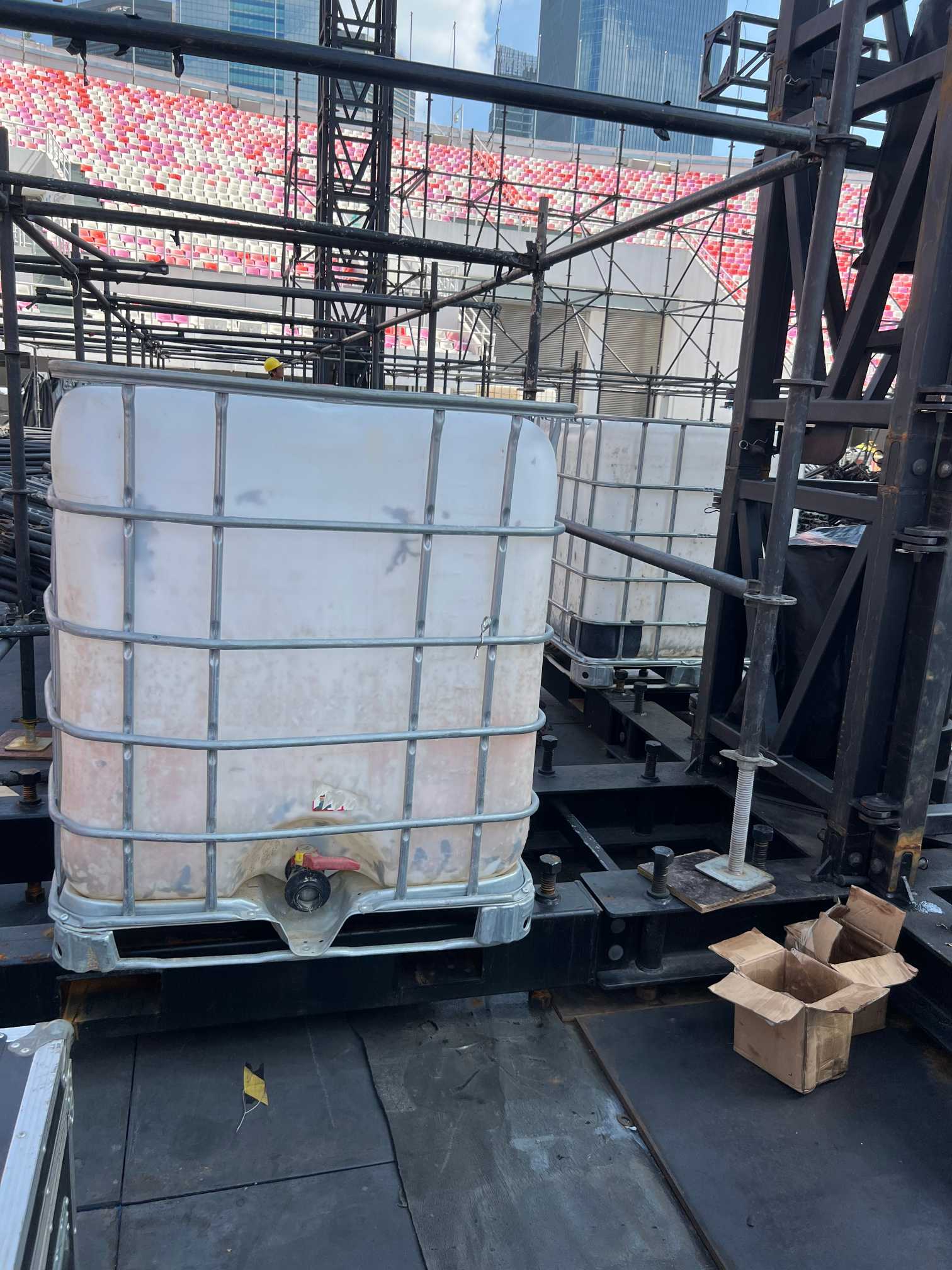

O lastro é outra parte importante da engenharia de estruturas temporárias.
Durante este projeto, foram utilizados tanques de água para controle de estabilidade.
Configuração observada:
Capacidade: aproximadamente 1 metro cúbico.
Localização: nível inferior das estruturas Ringlock.
Espaçamento: aproximadamente a cada 4 metros.
Todos os tanques instalados com plataformas de apoio.
Um erro comum é colocar tanques de água diretamente nos livros-razão do Ringlock.
Isso cria pressão local concentrada.
O caminho de carregamento correto é:
Tanque de água subterrânea ↓ Prancha / plataforma de aço ↓ Ringlock Ledger ↓ Padrão vertical ↓ Sistema de base ↓ A plataforma de suporte deve:
Tenha área suficiente.
Distribua a carga.
Evite dobrar o livro-razão.
Mantenha a estabilidade.
Idealmente, o tanque também deve incluir:
Base de paletes.
Pontos de acesso para empilhadeiras.
Isso permite transporte e posicionamento mais seguros.
Uma estrutura temporária para concertos é construída dentro de um estádio existente.
O solo faz, portanto, parte do sistema de engenharia.
As camadas de proteção observadas foram:
Superfície do estádio de solo ↓ Folha de plástico impermeável ↓ Feltro antiderrapante ↓ Piso modular de plástico ↓ Placa de aço (carga pesada) Área) ↓ Estrutura Temporária Nas áreas gramadas, foi utilizado piso plástico modular adicional.
O objetivo era:
Distribuição de carga.
Proteção de superfície.
Condições de trabalho estáveis.
Pressão pontual reduzida.
Uma estrutura pode ser suficientemente forte, mas se o solo por baixo não puder receber a carga com segurança, todo o sistema torna-se inseguro.
O palco principal em si também é um sistema de carga pesada.
Altura do palco observada:
Aproximadamente 2 metros.
A estrutura seguiu uma configuração de estágio Ringlock padrão com:
Suportes verticais.
Chaves cruzadas.
Sistemas de ajuste de base.
O caminho de carregamento:
Superfície do Palco ↓ Estrutura do Convés ↓ Suporte Ringlock ↓ Contraventamento Cruzado ↓ Base Jack ↓ Proteção do Solo O palco deve suportar:
Artistas.
Instrumentos.
Equipamento.
Sistemas LED.
Movimentação de cargas.
Um dos maiores mal-entendidos sobre a construção de eventos é:
Se a estrutura é forte, por que não colocar o equipamento em qualquer lugar?
Porque só a força não é suficiente.
Os engenheiros devem considerar:
Uma carga de 1 tonelada no centro de uma estrutura é diferente de uma carga de 1 tonelada nas bordas.
Uma pequena área de contato cria uma pressão local mais alta.
A carga deve entrar através dos membros projetados.
A superfície abaixo também deve receber a carga.
Algumas cargas criam forças de tombamento em vez de apenas pressão descendente.
Por exemplo:
Um tanque de água.
Uma torre de alto-falantes.
Uma moldura de LED suspensa.
Todos exigem soluções diferentes.
Grandes estruturas de eventos sempre envolvem o equilíbrio de diferentes requisitos.
Escolha de Engenharia | Propósito |
|---|---|
Sistema de telhado de alumínio | Reduza a carga morta enquanto mantém a força |
Estrutura Ringlock | Suporte modular flexível de alta capacidade |
Vigas de suporte de aço | Melhore o alinhamento do LED e a distribuição de carga |
Tanques de lastro | Aumentar a estabilidade contra o movimento |
Sistema de proteção do solo | Proteja a superfície do estádio e distribua a pressão |
Bases ajustáveis | Corrigir condições irregulares do solo |
O objetivo não é tornar cada componente mais forte.
O objetivo é criar um sistema completo e equilibrado.
O gerenciamento de equipamentos pesados é uma das partes mais importantes da engenharia de grandes concertos.
O desafio não é simplesmente suportar o peso.
Ele está controlando como cada carga viaja:
De:
Armários de LED.
Alto-falantes.
Dispositivos de iluminação.
Sistemas de telhado.
Plataformas.
Tanques de lastro.
Através:
Treliças.
Estruturas Ringlock.
Vigas.
Colunas.
Sistemas básicos.
Em:
Proteção do solo.
Superfícies do estádio.
Uma estrutura de concerto temporária bem-sucedida, portanto, não é construída pela adição aleatória de componentes mais fortes.
Ele é criado projetando um sistema completo de transferência de carga.
Na engenharia de grandes eventos, a segurança não vem de um elemento forte. Ela vem de cada carga com um caminho claro e controlado do equipamento até o solo.
Peso da embalagem: 400 kg
Volume de embalagem: 4CBM
Braço de lança de iluminação de alumínio DragonStage e série de acessórios de montagem em treliça telescópica para instalações de iluminação de palco. As configurações disponíveis incluem um braço ajustável de 50–80 cm, uma seção de lança horizontal de 40 cm, um braço de lança fixo de 50 cm e opções de gancho único. Projetado para sistemas de suporte de iluminação e treliça compatíveis onde é necessário posicionamento de luminária ajustável ou locais de montagem adicionais.
O Cubo de canto de caixa de treliça de alumínio multidirecional DragonStage é um componente de junção modular projetado para conectar seções quadradas de treliça de alumínio compatíveis em múltiplas direções.
Disponível em nominal 200×200mm, 300×300mm, 400×400mm e 520×520mm tamanhos de sistemas de treliça, o conector pode ser fornecido em liga de alumínio 6061-T6 ou 6082-T6, com opções de acabamento Prata e Preto.
A versão padrão de 300 mm é especificada como um cubo de 300×300×300mm. Arranjos de conexão em seis direções e interfaces personalizadas estão disponíveis de acordo com o modelo selecionado.
Adequado para estruturas de treliça de exposição, sistemas de treliça de iluminação, estruturas de exibição e configurações personalizadas de treliça de eventos.
A compatibilidade da conexão deve ser confirmada antes do pedido. Os sistemas de conexão com ponta e porca não são automaticamente intercambiáveis.
Junção de caixa de treliça de alumínio de 6 vias DragonStage de 290 mm com tubos principais de 50 × 2 mm, projetada como um componente de conexão multidirecional para sistemas de treliça quadrada compatíveis. A configuração de seis vias fornece posições de conexão para extensões retas, cantos, junções em T, junções transversais e layouts de treliça tridimensionais. A compatibilidade final do conector e os requisitos de hardware devem ser confirmados para a série de treliça selecionada.
O Placa superior do púlpito de treliça de alumínio DragonStage F34 é um acessório de placa diamantada de alumínio com 3 mm de espessura projetado para montagens de púlpito e púlpito de treliça quadrada F34 de 290 mm compatíveis.
Com um peso unitário aproximado de 4,5kg (10lb), este tampo de metal oferece uma superfície prática para documentos, notas e acessórios de apresentação adequados.
Ideal para púlpitos de igrejas, púlpitos de conferências, pódios de exposições e móveis de treliça de alumínio personalizados. Este produto é o somente placa superior, não um púlpito completo. As dimensões da placa e a compatibilidade de montagem devem ser confirmadas antes do pedido.
O Suporte de braço de lança de treliça ajustável para serviço pesado DragonStage apresenta um conjunto de braço de lança de alumínio com montagem por braçadeira, um comprimento total ajustável declarado de 50–80 cm (19,7–31,5 pol.), e uma referência Dimensão horizontal do braço de 40 cm (15,75 pol.).
Projetado para instalações de treliça de iluminação de palco compatíveis que exigem uma posição de montagem de fixação deslocada, este modelo está disponível nos acabamentos Prata e Preto.
A especificação original lista um valor de carga de 200 kg. Seu comprimento de extensão aplicável, orientação de montagem, condições de suporte da treliça e limite de carga de trabalho devem ser verificados antes do uso.
O Braço de lança de treliça de alumínio ajustável DragonStage 50–80 cm foi projetado para fornecer uma posição de montagem deslocada para iluminação de palco e equipamento AV compatível em estruturas de treliça.
Apresentando um arranjo de braço de lança de alumínio ajustável e hardware de montagem tipo braçadeira, ele está disponível em Prata e Preto termina.
Adequado para equipamentos de iluminação de palco, sistemas de treliça de eventos, teatros, exposições e instalações de iluminação temporária. A compatibilidade da braçadeira, a carga cantilever permitida e a geometria de ajuste exata devem ser confirmadas para a aplicação pretendida.
Pacote de palco modular de alumínio DragonStage de 40 × 40 pés (12,2 × 12,2 m) com altura ajustável de 0,6 m a 1 m. O sistema inclui 50 palcos com estrutura de alumínio com superfícies de compensado antiderrapante de 18 mm, suportes diagonais, suportes ajustáveis, componentes de guarda-corpo perimetral e duas escadas de acesso de 4 degraus. Projetado para concertos, apresentações públicas, eventos comunitários e locadoras que exigem um grande palco elevado com acesso integrado e configuração de guarda-corpo.
DragonStage Palco modular de alumínio para concertos de 40 × 40 pés (12,2 × 12,2 m) com altura nominal de plataforma de 1 m, 50 decks de superfície de compensado, estrutura com suporte diagonal, bases ajustáveis e duas escadas de acesso de 4 degraus. Projetado para concertos, festivais, apresentações públicas e aplicações de aluguel de eventos que exigem um grande palco elevado.
DragonStage com 12 m de largura x 12 m de profundidade x 10 m de altura, sistema de treliça no telhado do palco de concertos com uma estrutura de treliça de alumínio de quatro torres, cobertura de telhado de duas águas, plataforma modular de palco preta, guarda-corpos perimetrais e escadas de acesso. Projetado para concertos ao ar livre personalizados, festivais de música e instalações de palco para eventos ao vivo.
Sistema de palco modular de alumínio DragonStage de 40 × 40 pés (12,2 × 12,2 m) montado a partir de 50 decks individuais de 4 × 8 pés com superfícies de madeira compensada. Apresentando suportes de palco diagonais, pernas de suporte extensíveis, bases ajustáveis e duas escadas de acesso, este grande palco portátil está disponível em diversas configurações de altura para concertos, festivais, apresentações comunitárias e produções de eventos temporários.
DragonStage, sistema modular de treliça de alumínio com 14 m de largura x 14 m de profundidade x 10 m de altura, com quatro torres de suporte principais, uma estrutura de treliça suspensa de múltiplas inclinações, vigas internas do telhado e conjuntos de base de torre. Projetado para estruturas personalizadas de telhados para concertos, festivais e eventos temporários. Plataformas de palco e coberturas de telhado não estão incluídas na configuração ilustrada.
Carrinho móvel de armazenamento de cabos de aço DragonStage medindo 1080×650×850mm, apresentando um contêiner de aço aberto, painéis laterais perfurados e uma base com rodas. Projetado para organizar, armazenar e transportar cabos e acessórios soltos em armazéns de equipamentos para eventos, instalações de produção de concertos e operações de aluguel.
DragonStage 8m Ringlock Line Array Tower para suporte de alto-falantes para concertos e eventos ao ar livre, apresentando uma cobertura de chuva inclinada com uma altura frontal de 9m e uma altura traseira de 8m, estrutura de andaime com reforço diagonal e uma plataforma de lastro inferior. Projetado como uma estrutura de suporte modular personalizável para sistemas de line array suspensos
Torre modular de câmeras FOH DragonStage para concertos e eventos ao vivo, com duas plataformas de trabalho elevadas, altura traseira de 4m e altura estrutural máxima de 5m. A torre incorpora suporte diagonal, cobertura inclinada e painéis de proteção traseiros para criar posições elevadas de câmera dedicadas para equipes de produção de eventos.
16x10x8m Treliça de alumínio para telhado de concerto com estrutura em A com asas laterais de 2m e palco
Plataforma de acesso compacta em alumínio de dois degraus com estrutura em tubo quadrado soldado de 50×50×3mm, largura de degrau de 600mm e duas alturas de plataforma de 295mm e 590mm. Leve, reforçado e personalizável para acesso a equipamentos de bastidores, instalações de manutenção e aplicações industriais.
As pernas ajustáveis de alumínio Quick Stage da DragonStage são pernas telescópicas de substituição e configuração projetadas para plataformas Quick Stage compatíveis.
Disponível em ambos versões de tubo redondo e quadrado, com quatro faixas de altura ajustáveis de 0,2–0,3m até 1,0–1,5m, essas pernas permitem que o mesmo sistema modular de palco seja configurado para diferentes alturas de plataforma acabadas. O design do pé ajustável também ajuda a acomodar pequenas diferenças de nível do piso e superfícies de instalação inclinadas
O sistema de treliça de telhado de concerto coberto DragonStage 11x6x7m combina um Telhado do palco principal com 11 m de largura x 6 m de profundidade x 7 m de altura com dois Asas de alto-falante PA laterais de 2 m.
A configuração ilustrada apresenta uma estrutura de telhado inclinada de alumínio com cobertura azul, quatro torres de suporte principais, duas torres de alto-falantes independentes e uma plataforma de palco modular correspondente com guarda-corpos e acesso por escada dupla.
Projetado para concertos, festivais, apresentações ao vivo, eventos comunitários e produções temporárias ao ar livre que exigem um teto de palco coordenado e posições separadas de suporte de alto-falante.
O sistema de treliça de telhado inclinado de alumínio DragonStage 10x5x7m é uma estrutura modular de palco de concerto com um Estrutura do telhado principal com 10 m de largura x 5 m de profundidade x 7 m de altura com Asas de alto-falante laterais de 2 m em ambos os lados.
A configuração combina uma estrutura inclinada de telhado de alumínio, quatro torres de suporte principais, duas torres de alto-falantes laterais adicionais e uma plataforma de palco modular correspondente, conforme ilustrado. Ele foi projetado para concertos, festivais, apresentações ao vivo, eventos comunitários e produções teatrais temporárias que exigem posições laterais separadas para line-array ou equipamento de PA.
A estrutura de treliça de telhado de andaime grande Ringlock DragonStage 32x24x18m combina um grande sistema modular de suporte Ringlock com uma estrutura de treliça de telhado inclinado de alumínio para serviços pesados.
Projetado para cerimônias em escala de estádios, festivais, apresentações culturais e grandes produções de eventos ao ar livre, o sistema integra extensas zonas de suporte de andaimes, treliças de telhado de alumínio pesadas, conectores de telhado personalizados, componentes de tensionamento e uma grande cobertura de telhado.
O desenho identifica um valor nominal 32m × 24m × 18m configuração, com a altura total mostrada em aproximadamente 18,21m.
A largo baixo-perfil cabo protetor rampa projetado para temporário evento áreas onde poder, audio ou sinal cabos precisar para cruzar pedestre rotas.
O rampa medidas 1270 × 900 × 60 mm (50 × 35,4 × 2,36 pol.) e provides múltiplo 46 × 46 mm (1,81 × 1,81 pol.) 20kg cabo canais abaixo a articulado amarelo cobrir. Largo inclinado lado sections criar a mais suave cruzamento superfície para pedestres, carrinhos e cadeira de rodas Usuários comparado com convencional estreito cabo protetores.
A completo profissional evento som pacote combinando 16 dual-12-polegada passiva linha variedade alto-falantes, 10 dual-18-polegada subwoofers, 6 estágio monitores, dedicado Aula-D poder amplificadores, dual 4-em/8-fora DSP processadores, poder gerenciamento, sem fio microfones, aparelhamento quadros, voo casos, amplificador prateleiras e cabeamento.
Esse sistema é projetado para concertos, ao vivo performances, festivais, em turnê produções e outro profissional evento som aplicações onde o cliente precisa a coordenado PA pacote em vez de que individual alto-falantes.
Para outro profissional audio sistemas, ver Estágio Som.
O sistema de treliça de telhado curvo de alumínio DragonStage 15 × 10 × 8m é uma estrutura modular de cobertura para palco de concertos com uma estrutura de treliça suspensa curva, quatro torres de suporte principais e duas torres laterais adicionais.
O sistema usa Treliça de torneira de alumínio CS389×389mm e CS289×289mm, conjuntos de blocos de manga, talhas manuais BA05, bases de torre, estabilizadores e cobertura de telhado em PVC. As alas laterais ampliam a configuração para arranjos adicionais de produção de eventos, sujeitos ao layout final do equipamento e aos requisitos de carregamento verificados.
Projetado para concertos, festivais de música, produções itinerantes e palcos de entretenimento temporários, este sistema pode ser fornecido com plataformas e acessórios modulares correspondentes.
A treliça de alumínio estrela de cinco pontas personalizada DragonStage é uma estrutura decorativa para eventos projetada para cenários de casamento, exibições de palco, áreas fotográficas, decoração de exposições e instalações de eventos artísticos.
Apresentando um formato de estrela distinto em estilo pentagrama, o produto está disponível em 2,5×2,63m, 3×3,15m e 4×3,8m configurações, com seleção Opções de seção de treliça de 200 mm e 300 mm.
A geometria em estrela personalizada oferece uma alternativa às estruturas convencionais de treliça quadrada, retangular ou circular.
O sistema de pórtico de treliça de parafuso DragonStage 9x6m é uma estrutura modular de suporte a eventos com duas torres de treliça verticais, uma viga de treliça horizontal conectada por parafusos, conjuntos de cabeça de torre, placas de base e contraventamento diagonal.
Com uma dimensão horizontal nominal de 9m (29,5 pés) e uma altura de 6m (19,7 pés), esta estrutura de estrutura aberta destina-se à iluminação de eventos, produção de palco, enquadramento de cenário e aplicações temporárias de pórtico. As especificações finais da treliça, os arranjos de suporte e as cargas dos equipamentos são confirmados de acordo com os requisitos do projeto.
O sistema de treliça de telhado para palco de concerto grande DragonStage 36x18x12m é uma estrutura modular para eventos de grande formato com um sistema de suporte de treliça multitorre, uma estrutura de treliça suspensa elevada e uma plataforma de palco modular com guarda-corpos e acesso por escadas.
Com dimensões nominais de 36 m de largura × 18 m de profundidade × 12 m de altura (120 pés × 60 pés × 40 pés), esta configuração é destinada a grandes concertos, festivais de música, apresentações ao vivo e produções de entretenimento temporárias que exigem uma extensa área de palco e uma estrutura estrutural suspensa.
O palco modular para eventos DragonStage de 6,72 x 4,89 m combina uma plataforma vermelha de 0,6 m de altura com um pórtico de treliça traseiro de 7,7 m de largura e 4,4 m de altura. A configuração aberta fornece uma área de desempenho elevada e uma estrutura suspensa separada para cenários de eventos e aplicações de produção. Adequado para concertos, apresentações escolares, cerimônias e eventos internos, com acessórios finais e requisitos de rigging confirmados de acordo com o projeto.
A arquibancada Ringlock DragonStage 25x10m é um grande sistema modular de assentos para espectadores projetado para eventos esportivos temporários, competições escolares, festivais, apresentações públicas e outras reuniões de público. Medindo 25m de largura x 10m de profundidade, a configuração ilustrada apresenta assentos em camadas, dois corredores de acesso e guarda-corpos de três lados. A altura principal especificada é de 2,5m, com altura total de 3,5m. O sistema modular Ringlock pode ser configurado de acordo com o layout de assento necessário, disposição de acesso e condições do projeto.
Foshan Dragon Stage
No.7, área industrial de Xiaxi, Heshun, distrito de Nanhai, Foshan, 528241, Guangdong, China.
+86 136 3132 8997
Copyright © 2020 Foshan Dragon Stage Equipment Co., Ltd 备案号 : 粤 ICP 备 2020113505 号
