Quando o público assiste a um grande concerto em um estádio, a atenção geralmente se concentra no palco, na iluminação e nos artistas.
No entanto, por trás da área visível de atuação existe outro sistema temporário complexo – a área dos bastidores.
Um show profissional nos bastidores não é simplesmente um lugar onde os artistas esperam antes de subir ao palco.
É uma zona operacional completa que integra:
Preparação do intérprete.
Suporte técnico.
Gerenciamento de equipamentos.
Instalações de restauração e bem-estar.
Acesso de emergência.
Circulação de pessoal.
Coordenação de produção.
Durante a construção do Festival de Música Guangzhou Pearl Beer Festival 2026, observamos como a área de bastidores foi integrada às estruturas Ringlock do palco principal, vias de acesso, tendas funcionais e zonas de equipamentos técnicos.
O sistema de bastidores demonstrou um importante princípio de engenharia de eventos temporários:
Um concerto de sucesso requer não apenas uma estrutura de atuação, mas também uma infra-estrutura operacional eficiente por trás dela.
A relação entre a área dos bastidores e a configuração geral do palco pode ser compreendida através da Compreensão do Layout de um Grande Concerto em Estádio , onde o palco principal, FOH, área de audiência e estruturas de apoio são explicados em conjunto.

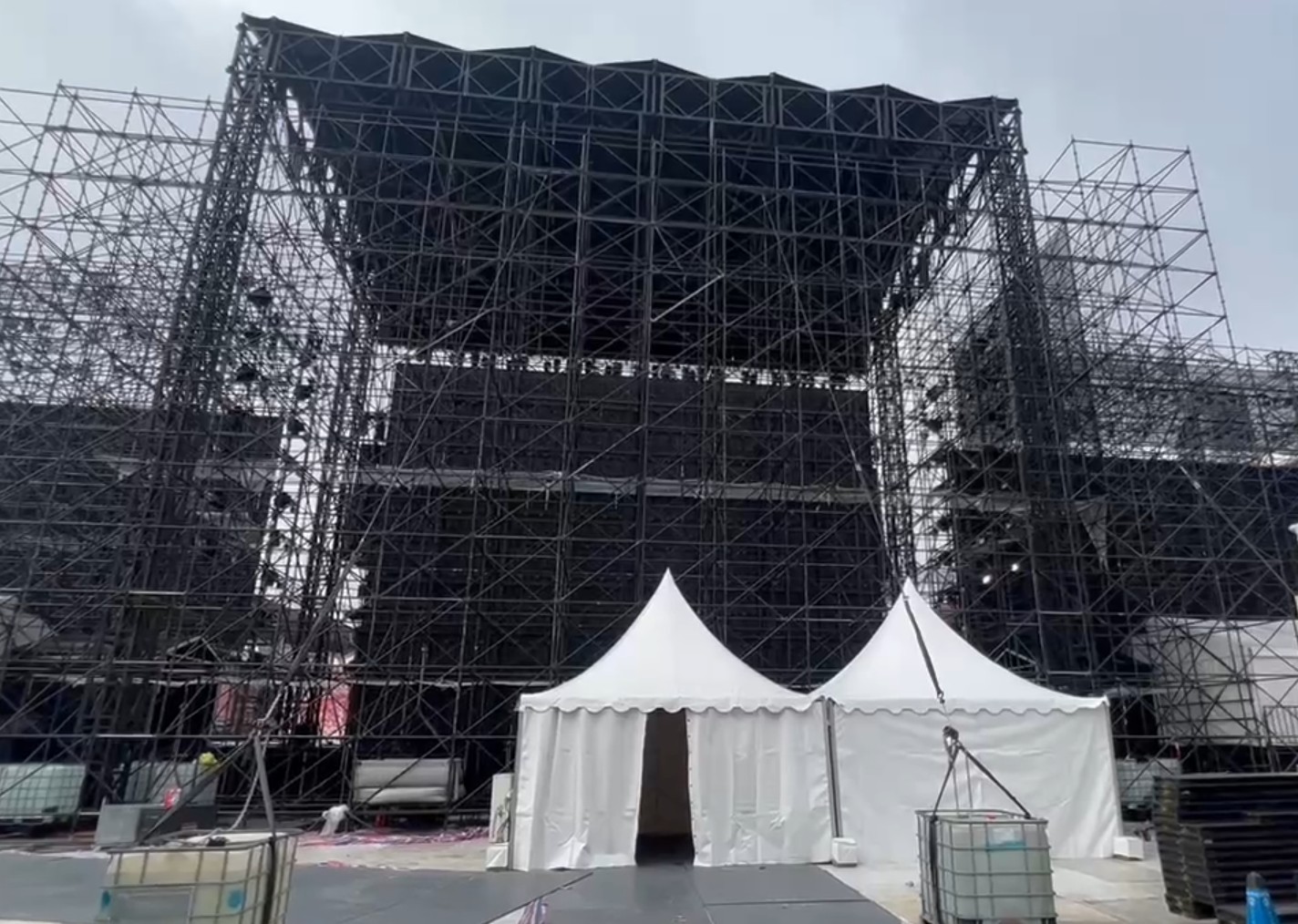

A área de bastidores observada durante este projeto consistia em vários sistemas interligados:
Plataformas de bastidores Ringlock conectadas ao palco principal.
Escadas de acesso aos artistas.
Rampas para transporte de equipamentos.
Casas de espera VIP.
Tendas funcionais para diferentes necessidades de bastidores.
Armários de controle de iluminação e energia.
Áreas de equipamentos de ar condicionado.
Zonas de preparação de produção.
Ligações a saídas de segurança e vias de circulação VIP.
Em vez de ser um único espaço fechado, a área dos bastidores funcionou como um campus operacional temporário.
Um concerto num estádio envolve centenas ou mesmo milhares de pessoas trabalhando nos bastidores.
Estes incluem:
Artistas.
Dançarinos.
Gerentes de palco.
Técnicos de iluminação.
Engenheiros de som.
Equipes de vídeo.
Pessoal de segurança.
Pessoal de catering.
Coordenadores de produção.
Sem um planejamento adequado dos bastidores, mesmo um sistema de palco tecnicamente excelente pode sofrer problemas operacionais.
Os desafios típicos incluem:
Artistas chegando atrasados à entrada do palco.
Movimentação de equipamentos interferindo no fluxo de pessoas.
A equipe técnica não consegue alcançar o equipamento rapidamente.
Rotas de emergência bloqueadas.
Diferentes departamentos interferindo uns nos outros.
Portanto, o design dos bastidores não se trata apenas de fornecer espaço.
Trata-se de controlar o movimento.
Este princípio é semelhante à lógica de planejamento modular usada em Temporary Stage e Truss Systems for Touring Productions , onde diferentes sistemas funcionais devem trabalhar juntos de forma eficiente.
Uma das observações mais importantes deste projeto foi que a área dos bastidores não estava isolada atrás do palco.
Em vez disso, estava conectado a várias áreas circundantes.
Essas conexões incluíam:
Rotas de acesso ao palco principal.
Áreas de trabalho técnico.
Canais VIP.
Saídas de segurança.
Rotas de circulação logística.
Isso cria vários caminhos de circulação em vez de forçar todos a passarem por uma entrada.
Para um evento grande, a separação de movimentos é crítica.
Por exemplo:
Os artistas exigem acesso controlado e privado.
Os técnicos exigem acesso rápido ao equipamento.
A segurança requer controle de emergência.
As equipes de logística exigem rotas de transporte.
Um sistema de bastidores bem projetado separa esses fluxos, mantendo-os conectados.
Um artista profissional não fica simplesmente esperando atrás do palco.
Antes de aparecer, muitas atividades de preparação devem acontecer.
Isso pode incluir:
Inventar.
Preparação do traje.
Preparação vocal.
Ensaio de dança.
Preparação de equipamentos.
Descanso pessoal.
Restauração.
Como essas atividades exigem ambientes diferentes, geralmente são instaladas várias tendas temporárias nos bastidores.
As instalações típicas dos bastidores incluem:

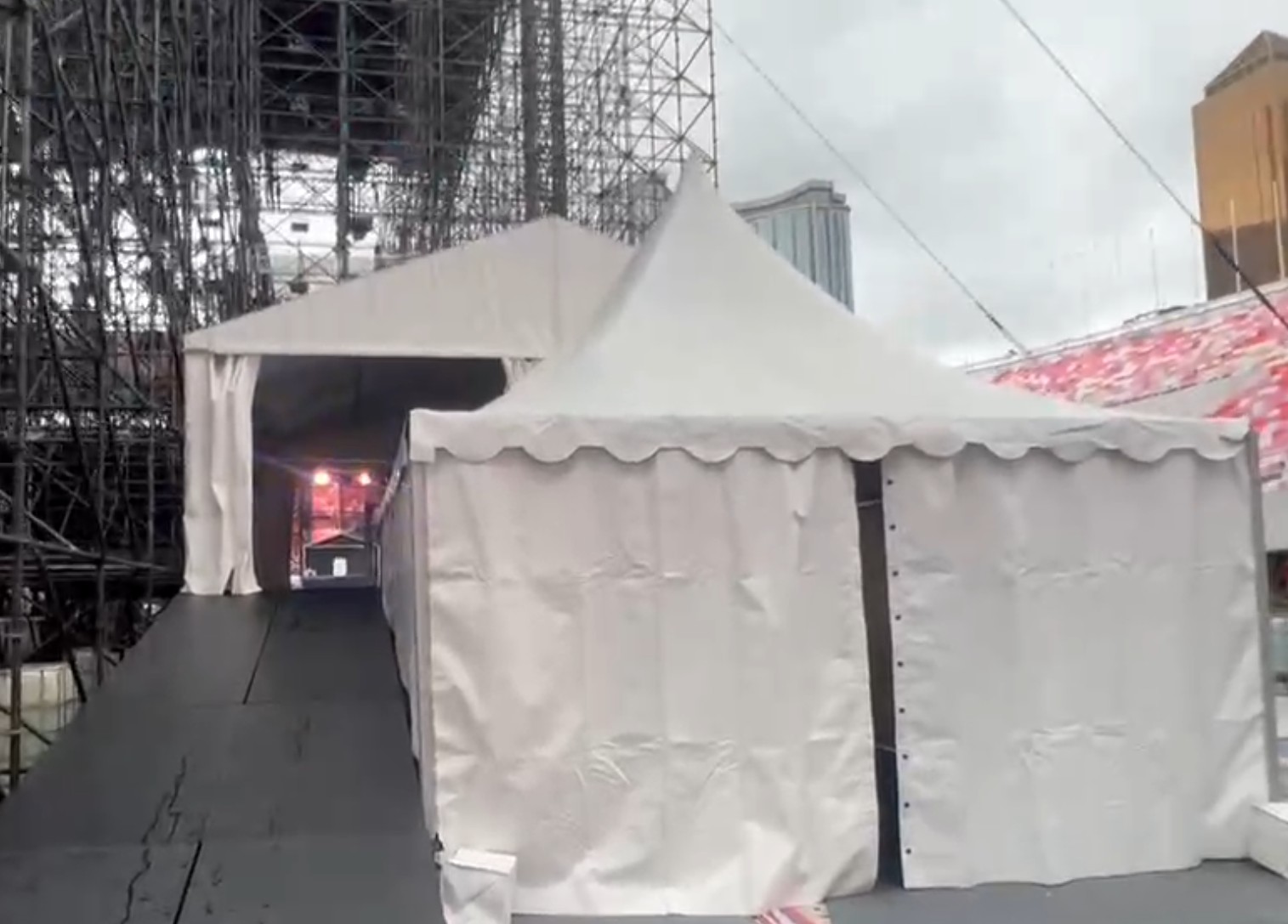

Estes oferecem áreas privadas de preparação e descanso para artistas e convidados importantes.
Eles geralmente exigem:
Ar condicionado.
Assentos confortáveis.
Acesso controlado.
Conexão com rotas performáticas.
Grandes apresentações requerem espaços dedicados para:
Maquiadores.
Estilo de cabelo.
Ajuste de fantasia.
Essas áreas precisam de iluminação estável e controle ambiental.
Longos cronogramas de produção exigem suporte de alimentos e bebidas para:
Artistas.
Membros da tripulação.
Equipes técnicas.
Tendas de catering dedicadas evitam que o serviço de alimentação interfira nas operações técnicas.
Esses espaços suportam:
Armazenamento de fantasias.
Adereços de palco.
Preparação para desempenho.
Organização de equipamentos.
A área dos bastidores funciona, portanto, quase como um edifício de produção temporário.
Neste projeto, as estruturas Ringlock não foram utilizadas apenas para telas LED e equipamentos técnicos.
Eles também criaram importantes plataformas de trabalho nos bastidores.
Essas plataformas forneceram:
Áreas de trabalho elevadas.
Conexão entre palco e bastidores.
Espaço para armazenamento de equipamentos.
Rotas de circulação seguras.
As características modulares dos sistemas Ringlock permitem criar diferentes zonas funcionais de acordo com as necessidades do projeto.
A lógica estrutural por trás desses sistemas é explicada em Como as estruturas Ringlock suportam grandes palcos de concertos?.

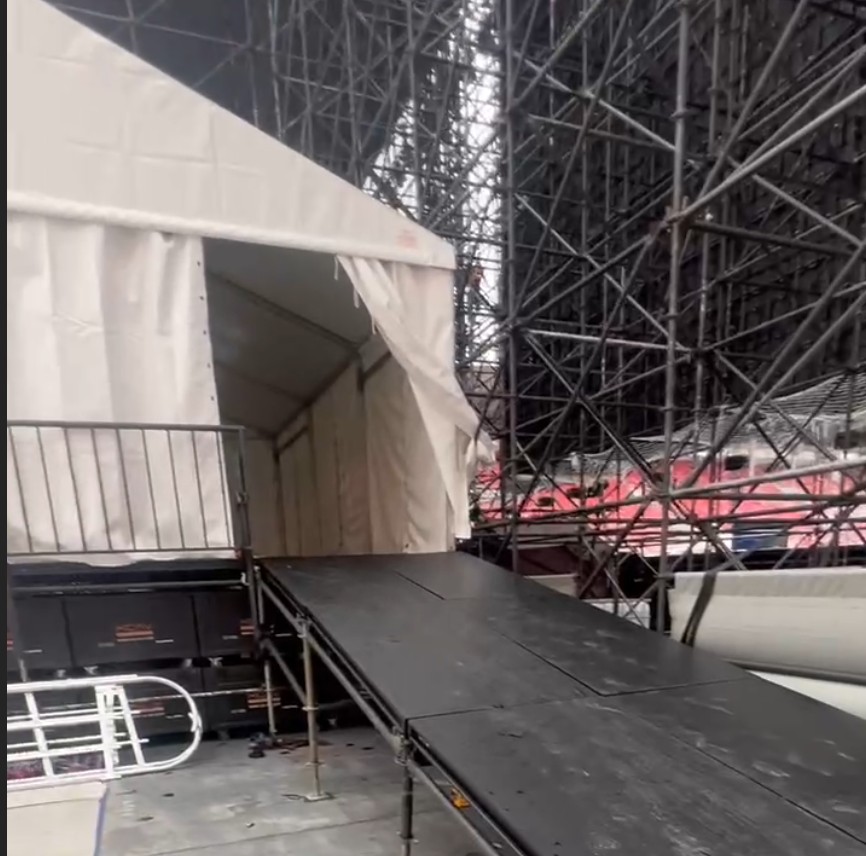

Outra característica importante foi a combinação de escadas e rampas.
Esses dois sistemas serviram a propósitos diferentes.
As escadas fornecem:
Movimento rápido de pessoal.
Acesso ao artista.
Acesso técnico.
Eles são eficientes quando as pessoas precisam se movimentar verticalmente sem carregar grandes equipamentos.
As rampas fornecem:
Transporte de equipamentos.
Movimento do carrinho.
Movimentação mais segura de itens pesados.
O equipamento de palco nem sempre pode ser transportado manualmente pelas escadas.
Portanto, as rampas são essenciais para:
Equipamento de áudio.
Equipamento de iluminação.
Materiais de produção.
A combinação de escadas e rampas cria um sistema de circulação nos bastidores mais flexível.
Por trás da área de desempenho visível estão muitos sistemas técnicos que requerem proteção e organização.

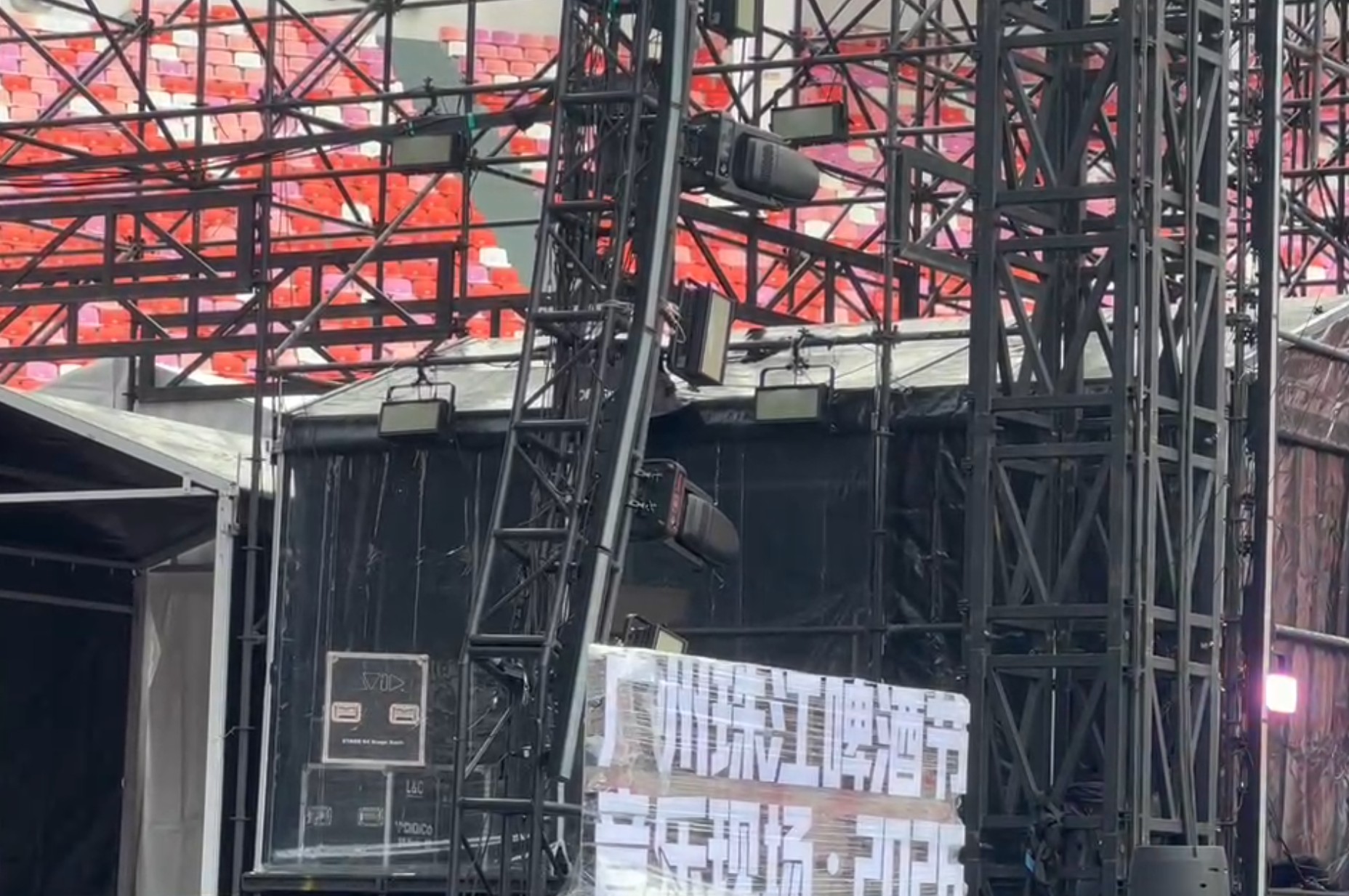

Durante este projeto, armários de equipamentos foram integrados à estrutura dos bastidores.
Estas incluíam áreas para:
Distribuição de energia.
Controle de iluminação.
Sistemas de ar condicionado.
Outros equipamentos técnicos.
Esses gabinetes devem estar localizados próximos o suficiente da área de trabalho para uma operação eficiente, mas separados da circulação do público e dos artistas.
Isso reflete a mesma filosofia de engenharia usada em estruturas de eventos temporários:
Os sistemas técnicos devem ser acessíveis, protegidos e organizados.
Grandes concertos envolvem um grande número de pessoas que se deslocam sob estrita pressão de tempo.
Portanto, os bastidores devem se conectar com rotas de emergência e saídas controladas.
Considerações importantes incluem:
Desobstrua caminhos de evacuação.
Separação entre áreas públicas e de produção.
Acesso VIP controlado.
Movimentação segura de equipamentos.
A área dos bastidores também faz parte do sistema de segurança do evento.
Os princípios de planejamento de segurança para estruturas temporárias são discutidos mais detalhadamente em Normas de Segurança e Restrições de Engenharia.
Embora construída a partir de estruturas temporárias, tendas e sistemas modulares, uma área de bastidores profissional desempenha muitas funções semelhantes a um edifício permanente.
Ele fornece:
Função | Solução nos bastidores |
|---|---|
Preparação do artista | Casas VIP e tendas de preparação |
Operação técnica | Armários de equipamentos e áreas de controle |
Movimento de equipamentos | Rampas e vias de acesso |
Circulação de pessoal | Escadas e passarelas |
Apoio social | Barracas de catering e descanso |
Gestão de segurança | Conexões de emergência e acesso controlado |
Isto demonstra que as estruturas de eventos temporários não são simplesmente objetos montados.
São ambientes temporários cuidadosamente planejados.
Várias lições importantes podem ser aprendidas com esse sistema de bastidores.
Uma área de bastidores não é uma sala.
É uma rede que conecta múltiplas zonas operacionais.
Artistas, técnicos, equipes de logística e pessoal de segurança não devem contar com a mesma via de circulação.
Através de sistemas Ringlock, plataformas modulares e tendas temporárias, os engenheiros podem criar espaços operacionais completos em poucos dias.
Ar condicionado, serviço de alimentação e áreas de descanso não são acréscimos de luxo.
Eles afetam diretamente a capacidade de desempenho dos artistas e a eficiência de trabalho das equipes de produção.
Uma grande área de bastidores de concertos é muito mais do que um espaço escondido atrás do palco.
É um sistema de infraestrutura temporária cuidadosamente organizado que apoia artistas, técnicos, equipes de logística e operações de segurança.
Durante o Festival de Música Guangzhou Pearl Beer Festival de 2026, a área dos bastidores combinou:
Plataformas Ringlock.
Escadas de acesso.
Rampas de transporte.
Casas de espera VIP.
Tendas funcionais.
Armários técnicos.
Conexões de segurança.
Juntos, esses componentes criaram um ambiente de produção temporário capaz de suportar um evento em estádio de grande escala.
Embora o público veja apenas a apresentação final no palco, o sucesso dessa apresentação depende muito do sistema de engenharia invisível por trás dela.
Um concerto profissional é construído não apenas na frente do público, mas também atrás do palco.
