Compreendendo o projeto de engenharia por trás dos palcos da passarela e dos palcos B em concertos em grandes estádios
Quando o público assiste a um grande concerto em um estádio, um dos momentos mais memoráveis costuma ser quando os artistas deixam o palco principal e caminham em direção ao público.
Esta estrutura estendida é comumente chamada de palco de passarela , ou palco de pista.
Contudo, uma passarela de concerto não é simplesmente uma longa plataforma adicionada para efeitos visuais.
Por trás da experiência performática está uma estrutura temporária cuidadosamente planejada que deve apoiar os performers, câmeras, equipes técnicas e equipamentos, mantendo a circulação segura entre o palco principal e a área de audiência.
Durante a construção do Festival de Música Guangzhou Pearl Beer Festival 2026, observamos como o palco da passarela foi integrado ao palco principal, às plataformas de iluminação independentes e ao palco final circular.
O resultado não foi uma extensão isolada, mas um sistema de desempenho completo projetado para melhorar a interação do público e, ao mesmo tempo, dar suporte aos requisitos operacionais de uma produção de estádio moderna.
A posição geral da passarela dentro do local pode ser compreendida através do documento Compreendendo o Layout de um Grande Concerto em Estádio , onde é explicada a relação entre o palco principal, FOH, área de audiência e outras estruturas temporárias.
Observação de Engenharia
A etapa da passarela observada durante este projeto incluiu várias características distintivas:
Uma passarela central que se estende por aproximadamente 20 metros do palco principal.
Um palco circular com aproximadamente 10 metros de diâmetro no final da passarela.
Escadas instaladas em ambos os lados da passarela.
Duas plataformas de iluminação independentes posicionadas paralelamente à passarela.
As plataformas de iluminação estavam aproximadamente 500 mm mais baixas que a superfície da passarela.
Toda a estrutura foi cercada por saias pretas de palco.
A passarela foi conectada diretamente ao sistema do palco principal.
Essas características mostram que a passarela foi projetada não apenas para os performers, mas também para operação de câmeras, acesso técnico, manutenção e experiência do público.
Por que os palcos de passarela são usados em grandes concertos?
Um concerto no estádio cria um desafio único:
A área de audiência é extremamente grande.
Mesmo com um palco principal poderoso, os artistas podem parecer distantes dos espectadores localizados mais distantes do centro da área de atuação.
Um palco de passagem resolve esse problema ao estender a zona de atuação para o espaço do público.
Em vez de limitar o espetáculo ao palco principal, os performers podem aproximar-se dos espectadores, mantendo o mesmo ambiente de iluminação, som e produção de vídeo.
O objetivo não é simplesmente tornar o palco mais longo.
O objetivo é criar um melhor relacionamento entre artistas e público.
A passarela e o palco circular B formam uma área de atuação estendida
No final da passarela, um palco circular de aproximadamente 10 metros de diâmetro criava uma área secundária de atuação.
Em vez de funcionar como um palco independente, a plataforma circular e a passarela formavam uma estrutura contínua.
Esta configuração proporcionou diversas vantagens.
Primeiro, os artistas podiam penetrar profundamente na área do público enquanto permaneciam conectados ao sistema de produção principal.
Em segundo lugar, a forma circular permitiu que os artistas se voltassem para diferentes direções, melhorando a interação com os espectadores ao redor da plataforma.
Terceiro, o palco circular criou uma área dedicada para o envolvimento próximo do público, especialmente para os espectadores VIP localizados perto da frente do campo.
Do ponto de vista da engenharia, a passarela e o palco circular devem, portanto, ser considerados como um sistema integrado de plataforma de palco, em vez de estruturas separadas.
Princípios de design semelhantes também podem ser encontrados em diferentes tipos de sistemas de plataforma de palco, onde as estruturas modulares são configuradas de acordo com os requisitos de desempenho.
Como a passarela foi conectada ao palco principal?
A passarela não foi instalada como um objeto temporário colocado de forma independente em frente ao palco.
Em vez disso, fazia parte do layout geral do palco.
A passarela central foi alinhada com a linha central do palco principal e conectada diretamente à área principal de atuação.
Este alinhamento proporcionou:
Uma rota clara de movimento do artista.
Composição visual equilibrada.
Ângulos de câmera consistentes.
Conexão direta entre o palco principal e o palco B.
A conexão estrutural permitiu que os artistas e a equipe de apoio se movimentassem entre diferentes zonas de atuação sem interromper o fluxo principal do espetáculo.
A lógica de construção foi consistente com outros sistemas de palco modular, onde diferentes componentes são combinados numa estrutura coordenada.
Por que foram instaladas escadas em ambos os lados da passarela?
Um detalhe interessante observado neste projeto foi a instalação de escadas em ambos os lados da passarela.
À primeira vista, estas escadas podem parecer concebidas principalmente para artistas.
No entanto, com base no layout geral e nos requisitos de construção, o seu objetivo principal parecia ser o acesso operacional.
Possíveis funções incluídas:
Acesso do operador de câmera.
Acesso técnico de iluminação.
Acesso para construção e manutenção.
Transporte de equipamentos.
Apoiar o acesso de artistas, como dançarinos.
Os cantores ou intérpretes principais normalmente usariam rotas dedicadas aos bastidores conectadas ao palco principal.
Portanto, essas escadas laterais foram provavelmente projetadas como pontos de acesso de trabalho flexíveis, em vez da entrada principal do artista.
Esta separação entre o movimento dos artistas e a circulação técnica é um princípio importante no planeamento de grandes eventos.

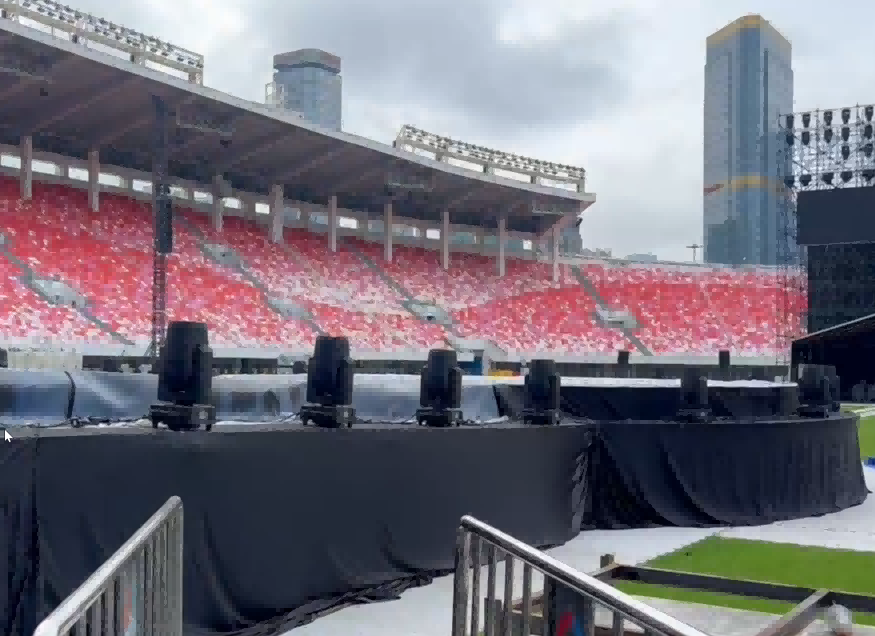

Plataformas de iluminação independentes melhoraram a separação técnica
Outro diferencial foi a instalação de duas plataformas de iluminação independentes posicionadas em frente ao palco principal e ao longo da passarela.
Estas plataformas estavam aproximadamente 500 mm mais baixas que a superfície da passarela.
Esta diferença de altura criou uma separação clara entre a área de atuação e as áreas de equipamentos técnicos.
O design provavelmente serviu a vários propósitos:
Impedir o acesso não controlado
Ao baixar as plataformas de iluminação, os artistas e o pessoal dos bastidores tiveram menos probabilidade de entrar acidentalmente na zona de equipamento técnico durante a apresentação.
As luminárias, cabos e áreas de ajuste permaneceram claramente separadas.
Fornece posições de iluminação estáveis
As plataformas independentes disponibilizaram posições dedicadas para equipamentos de iluminação sem ocupar a área principal de movimentação dos artistas.
Isso permitiu que os designers de iluminação criassem ângulos adequados para os artistas na passarela e no palco circular.
Melhorar a segurança
Separar o equipamento técnico da circulação de desempenho reduz o risco de:
Contato com equipamentos.
Interferência de cabo.
Colisão acidental.
Movimento descontrolado perto de luminárias.
Isto reflete a mesma filosofia de engenharia utilizada em estruturas de eventos temporários: diferentes funções devem ter espaços claramente definidos.
Por que toda a passarela estava cercada por saias pretas de palco?
Todo o perímetro da passarela e do palco circular foi coberto com saias pretas.
Embora as saias de palco sejam por vezes consideradas um elemento decorativo, elas também desempenham importantes funções práticas.
Eles escondem:
Estruturas de suporte.
Pernas de palco.
Componentes de conexão.
Rotas de cabos.
Áreas de armazenamento temporário.
Sem essas coberturas, o público veria a estrutura temporária de engenharia abaixo da superfície da performance.
O acabamento preto cria uma aparência visual mais limpa e ajuda o palco a se integrar naturalmente ao ambiente do concerto.
A engenharia profissional de eventos considera tanto o desempenho estrutural quanto a apresentação visual.
Uma fase bem sucedida não deve apenas ser segura – deve também parecer refinada e intencional.
A etapa da passarela exigia coordenação entre estrutura e produção
Uma passarela de concertos deve satisfazer dois requisitos diferentes.
Para artistas:
Mais espaço de movimento.
Interação mais próxima do público.
Desempenho de palco mais dinâmico.
Para equipes de produção:
Acesso seguro.
Posições da câmera.
Suporte de iluminação.
Capacidade de manutenção.
Transporte de equipamentos.
Este equilíbrio requer coordenação entre:
Estrutura do palco.
Sistema de iluminação.
Sistema de som.
Sistema de câmeras.
Circulação de artistas.
Requisitos de segurança.
A passarela, portanto, não pode ser projetada separadamente do palco principal.
Deve ser considerado em conjunto com o Sistema de Estágio completo.
Princípios de engenharia por trás deste projeto de passarela
O estágio da passarela observado demonstra vários princípios importantes de engenharia.
1. O espaço de atuação e o espaço técnico devem ser separados
A área dos artistas permaneceu livre, enquanto a iluminação e as funções técnicas foram transferidas para plataformas independentes.
2. A interação do público requer planejamento estrutural
O estágio B circular não foi adicionado simplesmente pela aparência.
Exigia integração com:
Estrutura portante.
Rotas de acesso.
Iluminação.
Cobertura sonora.
Sistemas de segurança.
3. As estruturas temporárias devem apoiar a construção e a operação
As escadas laterais foram úteis durante a instalação e permaneceram valiosas durante o evento.
Essa abordagem de duplo propósito melhora a eficiência.
4. A qualidade visual faz parte da engenharia
As saias pretas do palco demonstram que as estruturas temporárias devem levar em consideração a forma como aparecem para o público.
Engenharia e apresentação não estão separadas.
Conclusão
Um palco de concerto é muito mais do que uma simples extensão do palco principal.
É uma estrutura temporária cuidadosamente projetada que combina:
Movimento do intérprete.
Interação do público.
Acesso à câmera.
Suporte de iluminação.
Circulação técnica.
Apresentação visual.
Durante o Festival de Música Guangzhou Pearl Beer Festival de 2026, a passarela e o palco B circular criaram uma zona de atuação estendida que conectou o palco principal com os espectadores VIP e a área de audiência mais ampla.
As escadas laterais proporcionaram flexibilidade operacional.
As plataformas de iluminação independentes separavam o equipamento técnico do movimento dos artistas.
As saias pretas do palco criaram uma aparência profissional limpa.
Juntos, esses detalhes demonstram como as modernas estruturas de concerto são projetadas não apenas para performance, mas também para segurança, eficiência e experiência do público.
Portanto, um palco de passagem bem-sucedido não é simplesmente construído fora do palco principal – ele é projetado como parte integrada de todo o sistema de produção do concerto.
