Compreendendo a sequência de construção de um palco de concerto moderno com telhado hidráulico

Grandes palcos de concertos ao ar livre parecem subir quase sem esforço em poucos dias.

Para os espectadores, muitas vezes parece que um palco completo simplesmente aparece da noite para o dia.

Na realidade, cada componente segue uma sequência de construção cuidadosamente planeada. O telhado, as colunas de suporte, o sistema de elevação hidráulica, os pontos de amarração e os equipamentos suspensos devem ser montados na ordem correta para garantir a segurança estrutural, a eficiência da instalação e a operação confiável.

Os palcos de concertos modernos são apenas uma parte de um sistema de eventos temporários muito maior. Antes de ler este artigo, você também pode estar interessado em entender por que grandes palcos de concertos são construídos dentro de estádios? e Compreendendo o layout de um concerto em um grande estádio , que explicam por que o palco é posicionado e organizado dessa forma.

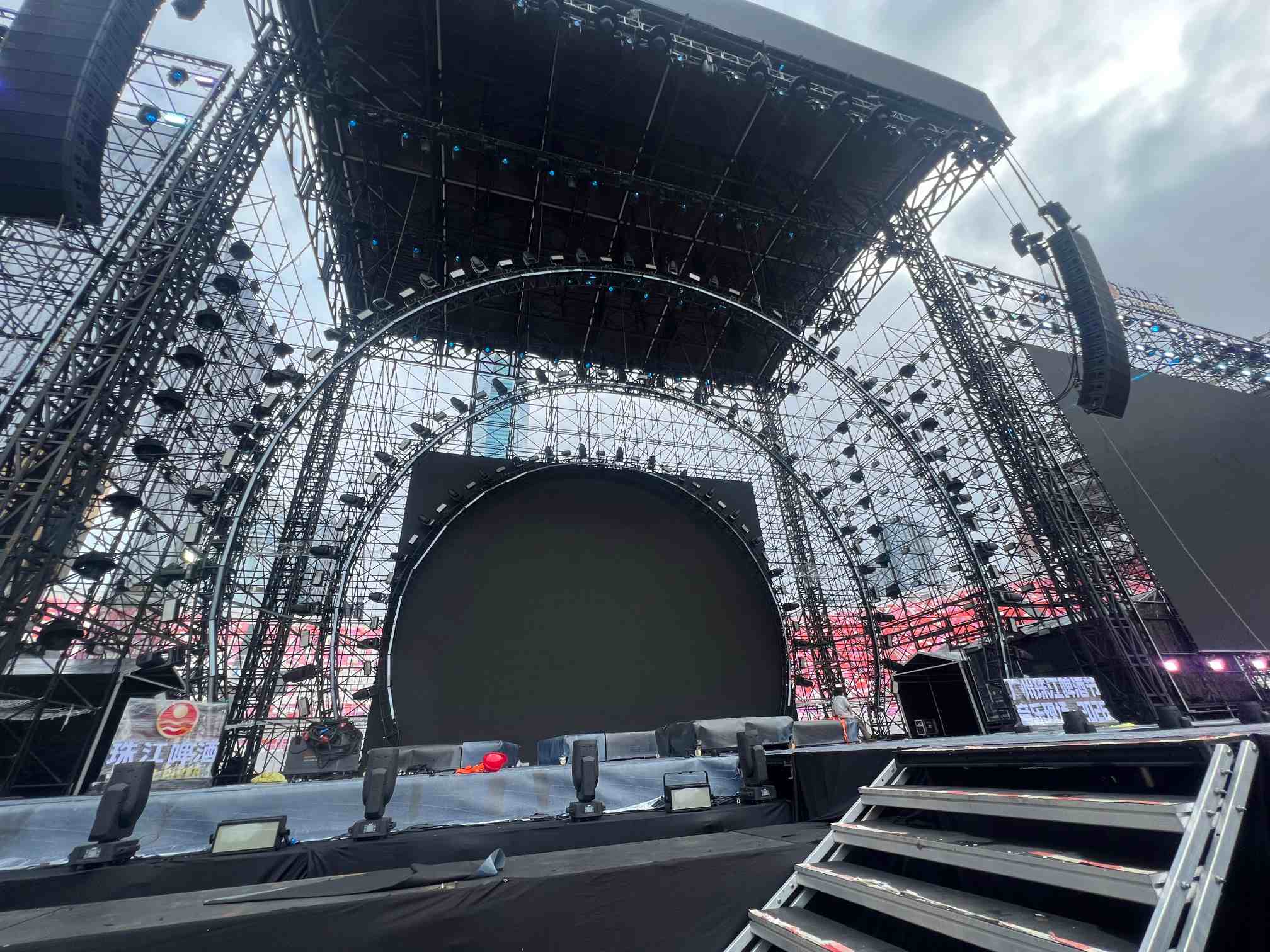

Durante a construção do Festival de Música Guangzhou Pearl Beer Festival 2026, observamos a instalação de um moderno palco hidráulico no telhado. Ao contrário dos sistemas tradicionais de telhado com talha de corrente, este estágio utilizou um telhado de elevação com cilindro elétrico combinado com estruturas Ringlock e treliças de alumínio.

Observação de Engenharia

A principal etapa observada durante este projeto consistiu principalmente em:

• Um sistema de elevação hidráulica do telhado

• Quatro colunas de elevação de aço

• Estrutura de suporte de aço

• Treliças curvas de alumínio para telhado

• Membrana de telhado integrada

• Avental de chuva frontal

• Moldura LED frontal

• Sistema de aparelhamento suspenso

• Alto-falantes line array principais

Juntos, esses sistemas formaram o núcleo estrutural do concerto, enquanto estruturas Ringlock adicionais, sistemas de reforço de som e extensões de performance foram construídas em torno dele para completar o local.

Sequência de construção de palco

Fase 1 – Estabelecer a Linha Central do Palco

A construção começa estabelecendo a linha central do palco.

Esta linha de referência determina a posição de cada componente estrutural principal, incluindo as colunas do telhado, viga frontal, parede de LED e área de desempenho.

Qualquer erro introduzido nesta fase afetará o alinhamento de toda a estrutura.

Fase 2 – Localize as quatro colunas principais

Uma vez confirmada a linha central, as posições das quatro colunas principais do telhado são marcadas com precisão.

Estas quatro colunas definem a pegada do sistema hidráulico do telhado e tornam-se os principais suportes estruturais para todo o telhado do palco.

O posicionamento preciso é essencial porque o telhado deve permanecer quadrado durante todo o processo de elevação.

Fase 3 – Instalar as estruturas de base de aço

Bases de aço resistentes são instaladas abaixo de cada coluna de elevação.

Estas bases transferem as cargas do telhado para o sistema de fundação temporária, proporcionando estabilidade suficiente durante o processo de elevação.

Ao contrário das estruturas de andaimes convencionais, a força de elevação hidráulica é transmitida diretamente através destas bases.

Fase 4 – Instale as seções da primeira coluna

As primeiras seções das colunas de elevação em aço são montadas nas estruturas de base.

Estas seções iniciais fornecem altura suficiente para a instalação dos cilindros de elevação hidráulicos, mantendo a estabilidade durante a montagem inicial.

Fase 5 — Instalar os Cilindros Hidráulicos de Elevação

Quatro cilindros de elevação elétricos são então instalados entre as seções inferior e superior da coluna.

Ao contrário dos sistemas de elevação de corrente, onde o equipamento de elevação fica pendurado acima do telhado, o mecanismo de elevação neste projeto permanece ao nível do solo.

Os cilindros hidráulicos empurram o telhado para cima a partir de baixo, em vez de puxá-lo para cima a partir de cima.

Esta diferença altera fundamentalmente toda a sequência de construção.

Fase 6 – Instale as seções da segunda coluna

Após a fixação dos cilindros de elevação, as seções da segunda coluna são montadas.

Nesta fase, o sistema de elevação completo começa a tomar forma e está pronto para suportar a instalação do telhado.

Fase 7 – Montagem das Vigas do Telhado

As vigas primárias de aço do telhado são instaladas entre as quatro colunas.

Estas vigas estabelecem a estrutura estrutural que suporta as treliças do telhado, as cargas de iluminação e os equipamentos de produção suspensos.

Uma vez concluído, o telhado começa a assemelhar-se à sua geometria estrutural final, mantendo-se próximo do nível do solo.

As vigas do telhado também fornecem os principais pontos de conexão para as treliças de iluminação , que posteriormente sustentam centenas de luminárias usadas durante a apresentação. Leitores não familiarizados com essas estruturas também podem achar útil nosso guia Lighting Truss .

Fase 8 — Montagem da Estrutura Curva do Telhado de Alumínio

O telhado em si consiste em treliças curvas de alumínio que sustentam a membrana do telhado.

A escolha do alumínio em vez do aço oferece diversas vantagens de engenharia.

Primeiro, o alumínio reduz significativamente a carga morta transportada pelo sistema de elevação hidráulica.

A redução do peso do telhado diminui as forças transmitidas através dos cilindros de elevação, colunas e fundações, melhorando ao mesmo tempo a eficiência da instalação.

Esta filosofia de leveza é amplamente utilizada em toda a engenharia moderna do Truss System , onde o alumínio proporciona um excelente equilíbrio entre resistência, peso e eficiência de transporte.

Em segundo lugar, o alumínio oferece uma superfície lisa e resistente à corrosão que é particularmente adequada para membranas tensionadas de telhados.

A tela do telhado pode ser esticada firmemente ao longo da estrutura curva de alumínio, produzindo uma superfície mais limpa, com menos rugas e melhor drenagem da água da chuva.

Esta superfície lisa também reduz a probabilidade de acumulação de água durante chuvas fortes, uma consideração importante para concertos ao ar livre durante a estação chuvosa do verão de Guangzhou.

Fase 9 — Instalar equipamento de amarração antes de levantar

Uma das observações mais interessantes durante este projeto foi que o equipamento de amarração foi instalado antes da elevação do telhado.

Linhas de segurança, talhas de corrente e pontos de suspensão foram preparados enquanto o telhado permanecia ao nível do solo.

Trabalhar próximo ao solo melhora muito a segurança da instalação em comparação com a montagem desses componentes depois que o telhado já atingiu sua altura final.

Também permite que treliças de iluminação, motores e outros equipamentos de produção suspensos sejam instalados de forma mais eficiente durante as fases de construção subsequentes, antes que o sistema completo de iluminação de palco seja comissionado.

Também permite que treliças de iluminação, motores e outros equipamentos de produção suspensos sejam instalados de forma mais eficiente durante as fases subsequentes de construção.

Fase 10 – Instale a membrana do telhado antes de levantar

Ao contrário dos sistemas tradicionais de elevação de corrente, este projeto hidráulico permite que a membrana do telhado seja instalada quase completamente antes do início da elevação.

Em sistemas de telhado convencionais, as porções da cobertura do telhado perto das torres de elevação permanecem frequentemente abertas porque as torres devem passar para cima através da estrutura do telhado durante a elevação.

Somente depois que o telhado atingir sua elevação final é que essas seções restantes poderão ser concluídas.

Em contraste, o sistema de elevação com cilindro elétrico empurra as colunas para cima a partir de baixo.

Como o mecanismo de elevação está localizado na base e não acima do telhado, a membrana do telhado pode ser instalada quase inteiramente enquanto a estrutura ainda está na altura de trabalho.

Nesta etapa também é montado o avental de chuva dianteiro.

Esta projeção estendida do telhado melhora a proteção contra intempéries, direcionando a água da chuva para longe da área de atuação frontal, ao mesmo tempo que fornece abrigo adicional para artistas e equipamentos.

Fase 11 - Instale a viga frontal

Após a conclusão da membrana do telhado, a viga frontal é montada.

Este feixe suporta vários sistemas de produção importantes, incluindo as principais posições de iluminação frontal e os alto-falantes line array primários.

Por se projetar além da cobertura principal, também contribui para a sustentação estrutural do avental de chuva.

Uma vez concluída, a viga frontal se torna um dos membros estruturais mais carregados de todo o sistema do telhado, pois suporta tanto o equipamento de iluminação quanto o sistema primário de som do palco .

Fase 12 – Instale as molduras de LED

As estruturas de suporte de LED de alumínio posicionadas fora do telhado principal são montadas enquanto a estrutura do telhado permanece próxima ao nível do solo.

A instalação antecipada dessas estruturas permite que as grandes telas de LED sejam integradas de forma mais eficiente durante a construção posterior, sem exigir trabalho excessivo em grandes altitudes.

As estruturas de suporte de LED são instaladas independentemente da membrana do telhado para que a manutenção e substituição da tela possam ser realizadas sem afetar a estrutura primária do telhado.

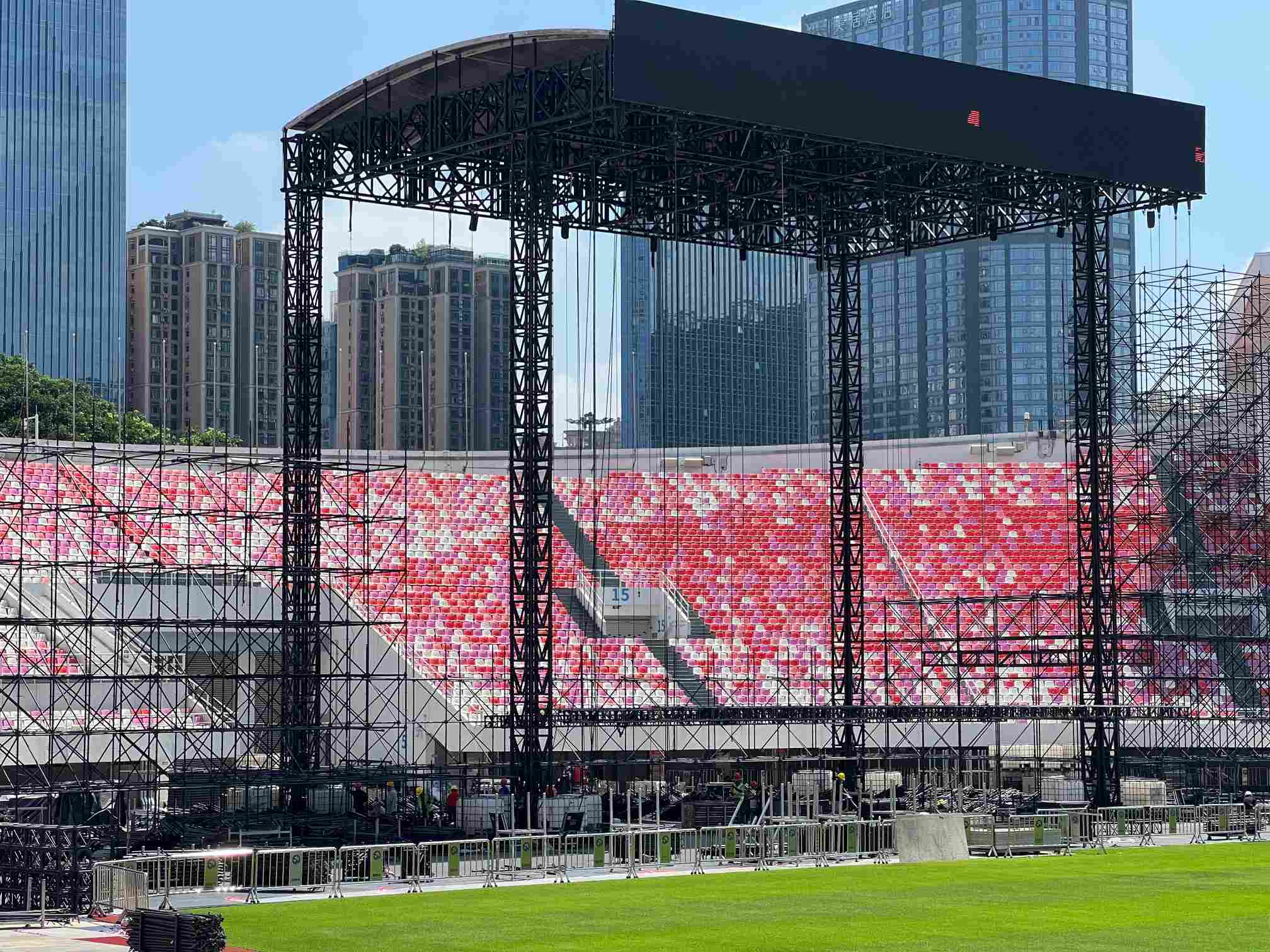

Fase 13 – Levante todo o telhado progressivamente

Esta é talvez a etapa mais marcante de todo o processo de construção.

O telhado não é elevado até à sua altura final numa operação contínua.

Em vez disso, o processo segue uma sequência repetida:

Levante o telhado

↓

Instale seções de coluna adicionais

↓

Levante novamente

↓

Instale mais seções de coluna

↓

Continue até atingir a altura necessária

Usando este método progressivo, toda a estrutura do telhado atinge eventualmente uma elevação de aproximadamente 20 metros.

Como os cilindros de elevação permanecem na base, o teto pode ser elevado com segurança, mantendo um bom controle sobre a estrutura durante toda a operação.

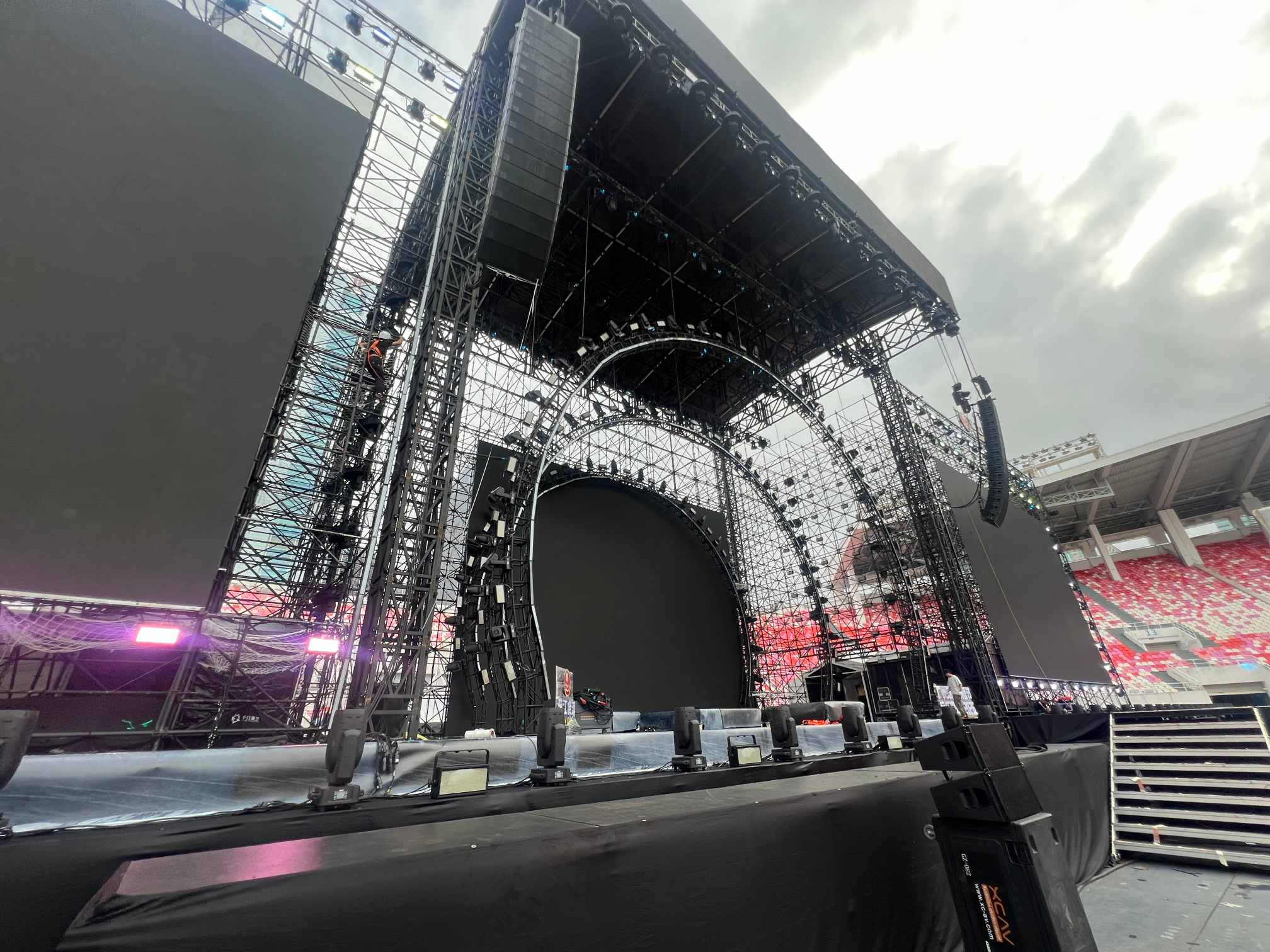

Fase 14 – Suspender os Sistemas Line Array Principais

Assim que o telhado atinge a elevação projetada, os alto-falantes do conjunto linear principal são suspensos na viga frontal sob o avental de chuva.

A sua posição final proporciona a altura e o ângulo de projecção necessários para a cobertura do público principal, ao mesmo tempo que mantém os altifalantes protegidos sob a saliência do telhado.

Esses alto-falantes formam apenas a primeira camada do sistema geral de reforço de som do estádio. Alto-falantes de atraso adicionais e torres de alto-falantes de retransmissão trabalham juntos para fornecer cobertura consistente em todo o local, conforme explicado em Como é distribuído um sistema de som de concerto em estádio? e por que são necessárias torres de alto-falantes de retransmissão?.

A construção tem a ver com sequência, não com velocidade

Para os espectadores, o palco de um concerto parece subir com uma rapidez notável.

No entanto, a rapidez só é possível porque cada fase foi cuidadosamente planeada.

A linha central deve ser estabelecida antes que as colunas sejam posicionadas.

As colunas devem ser concluídas antes que o telhado possa ser montado.

O equipamento de rigging é instalado antes do içamento.

A membrana do telhado é concluída antes da elevação.

O telhado é levantado progressivamente e não de uma só vez.

Cada fase prepara a próxima.

O resultado é uma estrutura temporária capaz de suportar com segurança iluminação, telas de LED, sistemas de som e milhares de quilos de equipamentos de produção suspensos em apenas alguns dias.

Embora os espectadores normalmente percebam apenas o palco concluído, todos os componentes já foram coordenados com o layout do local, sistema de som e fluxo de trabalho de produção. A relação entre esses sistemas é explorada mais detalhadamente em Por que o FOH está posicionado no meio da área de audiência?.

Olhando para o futuro nesta série

Este artigo concentrou-se exclusivamente no estágio do telhado hidráulico.

Outros sistemas importantes observados durante este projeto serão analisados ​​separadamente, incluindo:

• As estruturas Ringlock que suportam as alas do palco, sistemas de LED e instalações de bastidores.

• O palco passadiço e o palco B circular que estendem a performance para o público.

• O sistema de proteção do solo utilizado para salvaguardar a pista de corrida do estádio durante a construção.

• As tendas dos bastidores, vias de circulação dos artistas e complexo temporário de produção.
