3807-BS300 Projeto de treliça de alumínio conectado por parafuso de tubo redondo padrão para estruturas de iluminação e exposição
Referência de arquivo de desenho
Índice de desenho
3807/3886/3926/3939
Arquivo de desenho relacionado
Índice de desenho
Configuração
Comprimento

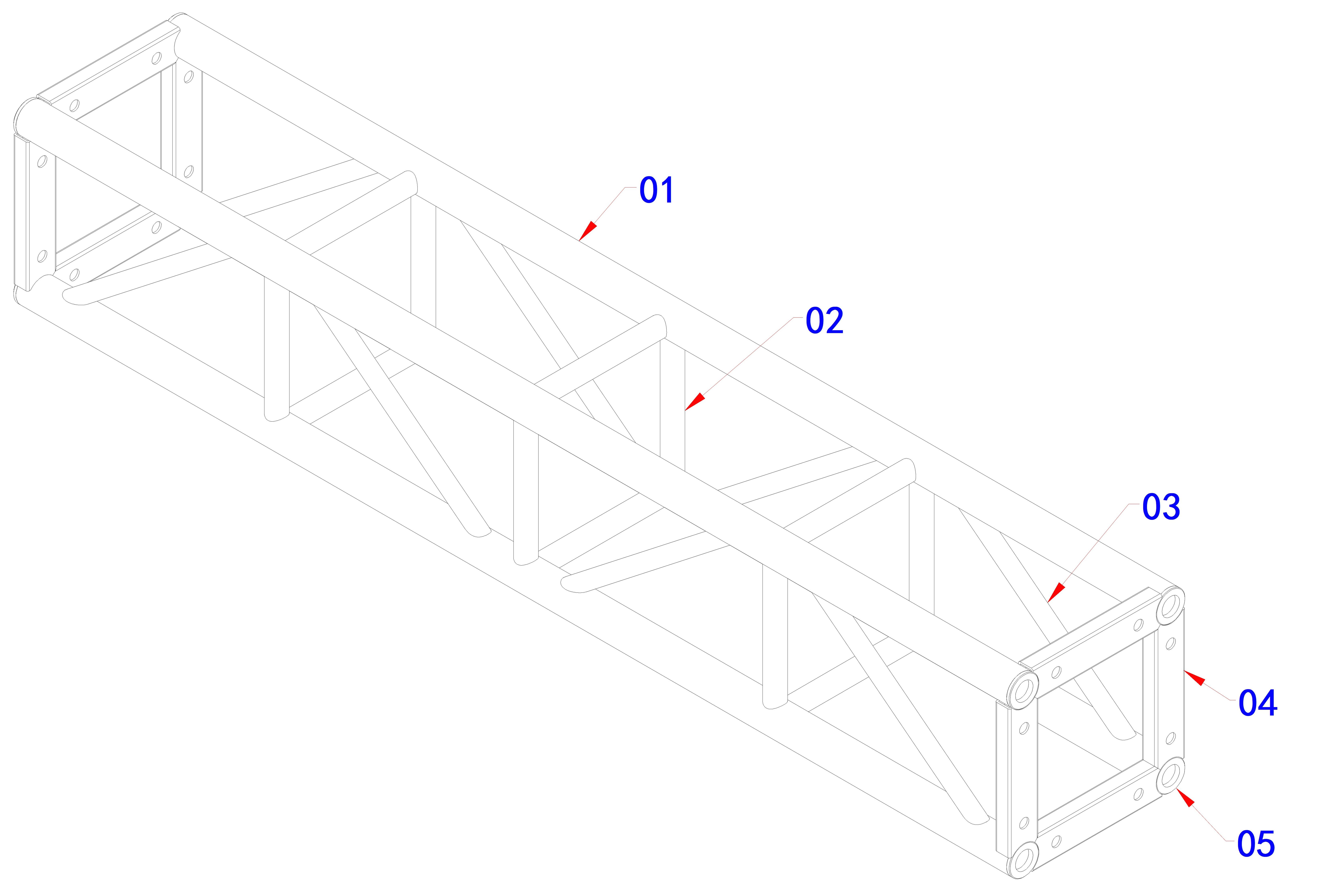

3807
Seção Padrão BS300
1,7m
3807
Seção Padrão BS300
2,7m
3807
Seção Padrão BS300
3,2 m
3886
Seção Padrão BS300
1,85m
3886
Seção Padrão BS300
2,4m
3926
Seção Padrão BS300
1,225m

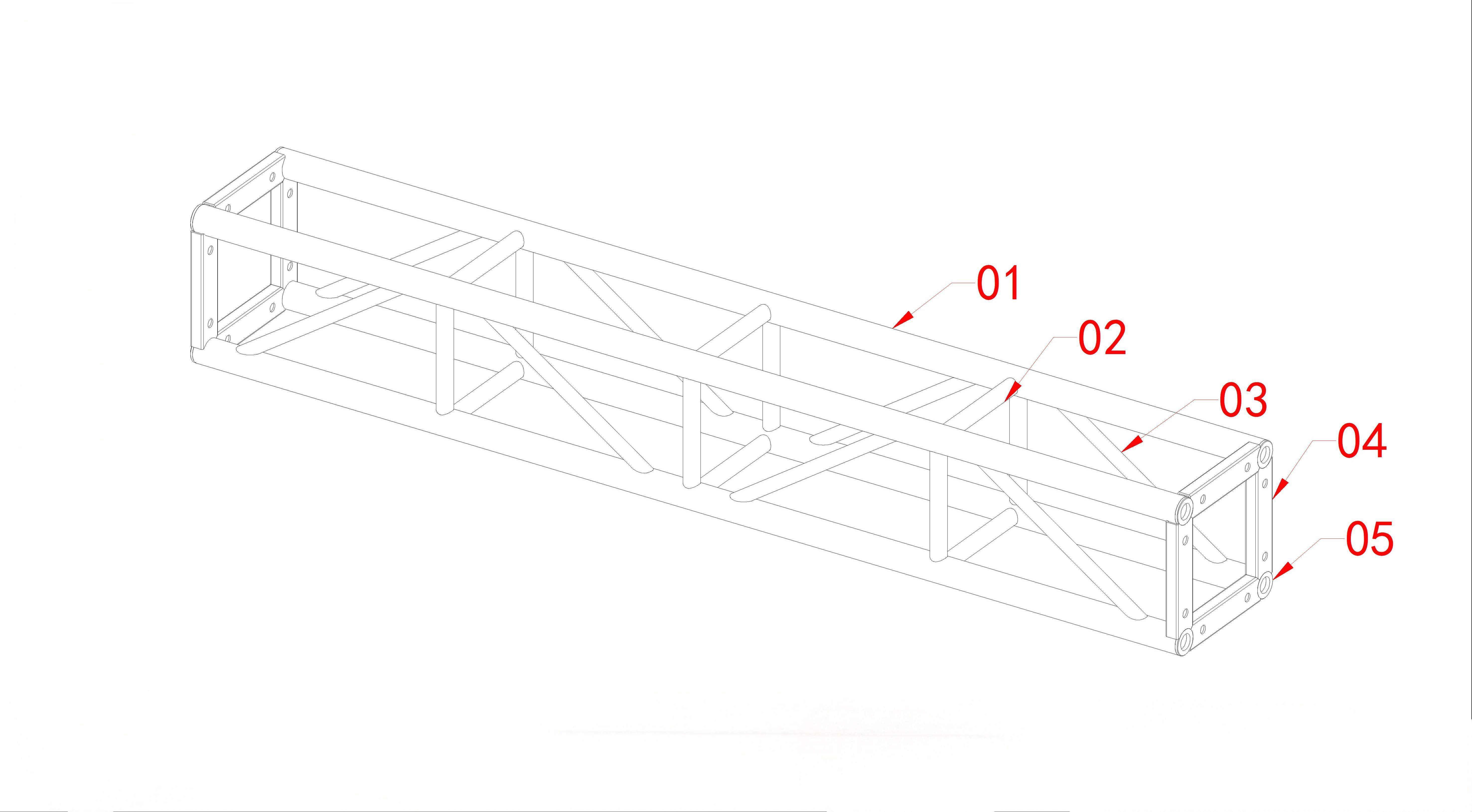

3926
Seção Padrão BS300
1,8m

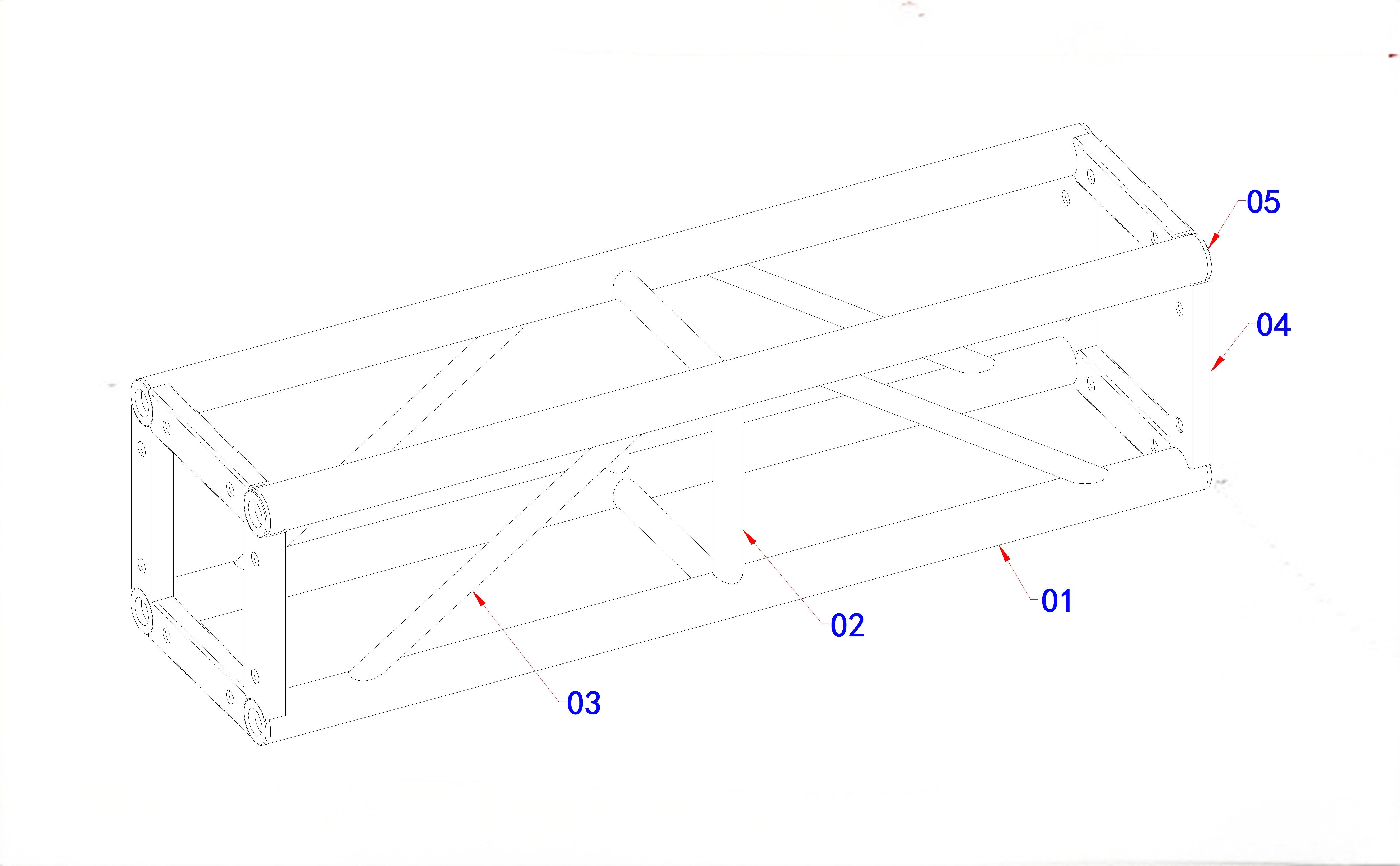

3939
Seção Padrão BS300
1,1m
Os desenhos acima representam seções de treliça de alumínio conectadas por parafuso de tubo redondo padrão BS300 projetadas para estruturas de iluminação interna e externa, estruturas de exposição e estruturas de suporte mecânico.
O índice de desenho é usado como referência para localizar desenhos CAD relacionados, registros de produção e configurações de treliça personalizadas.
Informações de desenho
Item
Detalhes
Índice de desenho
3807/3886/3926/3939
Série de desenhos
Treliça de alumínio conectada por parafuso de tubo redondo BS300
Tipo de Estrutura
Componente de treliça de alumínio padrão
Aplicativo
Treliça de iluminação / Estrutura de exposição / Estrutura de suporte mecânico
Corte transversal
Largura 300 mm × Altura 300 mm
Tubo principal
Tubo redondo de alumínio de 50 mm
Comprimento
1,1m - 3,2m (configurações disponíveis)
Ambiente
Aplicação interna e externa
Material
Liga de alumínio
Sistema de Conexão
Conexão de parafuso
Tipo de desenho
Desenho CAD 2D
Objetivo do projeto
Componente Estrutural para Estruturas de Iluminação e Exposições
3807-BS300 Projeto de treliça de parafuso padrão para estruturas de iluminação e exposição
Introdução
Este arquivo de desenhos apresenta os componentes de treliça de alumínio conectados por parafuso de tubo redondo padrão BS300 desenvolvidos para estruturas de iluminação, estruturas de exposição e aplicações de suporte mecânico.
Os desenhos estão indexados nas referências 3807, 3886, 3926 e 3939 , cobrindo vários comprimentos padrão de 1,1m a 3,2m.
A série BS300 adota uma estrutura de treliça quadrada de 300 mm × 300 mm com tubos principais redondos de alumínio de 50 mm. O design aparafusado fornece uma solução flexível para estruturas temporárias onde o transporte, a eficiência da instalação e a flexibilidade de configuração são importantes.
Ao contrário das estruturas permanentes soldadas, os sistemas de treliça de alumínio aparafusados podem ser desmontados, transportados e reutilizados, tornando-os adequados para aplicações em eventos, instalações de exposições e estruturas de entretenimento.
Visão geral do projeto
A treliça aparafusada de tubo redondo BS300 adota um design estrutural modular.
Os principais componentes incluem:
Acordes principais em tubo redondo de alumínio de 50mm;
Suspensões diagonais em alumínio;
Placas finais quadradas;
Sistema de montagem conectado por parafuso.
Em comparação com estruturas de treliça fixas soldadas, os sistemas de treliça conectados por parafusos oferecem vantagens em:
Fácil transporte;
Armazenamento conveniente;
Instalação flexível;
Configuração estrutural reutilizável;
Seleção de comprimento personalizada.
A seção transversal de 300 mm × 300 mm fornece um equilíbrio entre desempenho estrutural e portabilidade, tornando-a amplamente utilizada para iluminação de pequena e média escala e estruturas de exposição.
O método de conexão é um fator importante na seleção de componentes estruturais temporários. Diferentes sistemas de conexão, como conexão de ponta, conexão de parafuso e conexão de placa, são selecionados de acordo com os requisitos da aplicação.
Mais informações sobre métodos de conexão de treliça podem ser encontradas em:
Para futuras aplicações de compras, este arquivo de desenhos pode ser conectado com:
Treliça de alumínio conectada por parafuso de tubo redondo BS300
Possíveis configurações de produto:
Treliça de parafuso BS300 × 1,1m
Treliça de parafuso BS300 × 1,225m
Treliça de parafuso BS300 × 1,7m
Treliça de parafuso BS300 × 1,8m
Treliça de parafuso BS300 × 1,85m
Treliça de parafuso BS300 × 2,4m
Treliça de parafuso BS300 × 2,7m
Treliça de parafuso BS300 × 3,2m
Aplicações relacionadas:
Sistemas de treliças de iluminação;
Quadros Expositivos;
Estruturas Internas para Eventos;
Estruturas de Suporte Mecânico.
O arquivo de desenhos demonstra a capacidade de engenharia e personalização do Dragon Stage, enquanto as páginas dos produtos fornecem informações e especificações de compra.
Perguntas frequentes
1. Para que é usada principalmente a treliça conectada por parafuso BS300?
A treliça de alumínio aparafusada BS300 é usada principalmente para estruturas de iluminação, estruturas de exposições, instalações de entretenimento e aplicações estruturais temporárias.
2. Qual é o tamanho da treliça BS300?
A treliça BS300 tem seção transversal quadrada de 300 mm × 300 mm com cordas principais em tubo redondo de alumínio de 50 mm.
3. Quais comprimentos estão disponíveis para esta série de treliça BS300?
Este arquivo de desenhos inclui comprimentos padrão de 1,1m a 3,2m. Comprimentos personalizados também podem ser produzidos de acordo com os requisitos do projeto.
4. Por que escolher uma treliça aparafusada em vez de uma treliça soldada?
A treliça conectada por parafusos proporciona capacidade mais fácil de transporte, armazenamento e reutilização, tornando-a adequada para aplicações temporárias em eventos e exposições.
5. A treliça BS300 pode ser usada ao ar livre?
Sim. A estrutura de alumínio pode ser utilizada em ambientes externos, mas a aplicação final deve considerar as condições ambientais, carga do equipamento e requisitos estruturais.
Aviso de projeto
Os desenhos mostrados neste arquivo são fornecidos para fins de referência para demonstrar a capacidade de projeto de treliça padrão e personalizada do Dragon Stage.
A seleção estrutural final deve ser confirmada de acordo com os requisitos reais do projeto, condições de carga, ambiente de instalação e requisitos de segurança aplicáveis.
