Número Browse:12 Autor:editor do site Publicar Time: 2026-08-02 Origem:alimentado
3281
3281-BS30 (1,599M).jpg 3281-BS30 (1,777M).jpg 3281-BS30 (2,877M).jpg Os desenhos acima representam diferentes configurações de altura do projeto da torre de treliça de alumínio conectada por parafuso de tubo redondo BS300 usado para suporte de iluminação, estruturas decorativas e aplicações de exposição.
O índice de desenho é usado como referência para localizar desenhos CAD e registros de produção relacionados.
Item | Detalhes |
|---|---|
Índice de desenho | 3281 |
Série de desenhos | Torre de treliça conectada por parafuso de tubo redondo BS300 |
Tipo de Estrutura | Torre de treliça de alumínio com altura personalizada |
Aplicativo | Torre de Iluminação / Torre Decorativa / Estrutura de Exposição |
Corte transversal | Largura 300 mm × Altura 300 mm |
Tubo principal | Tubo redondo de alumínio de 50 mm |
Alturas disponíveis | 1.599m / 1.777m / 2.877m |
Dimensão Básica | Placa base de 400 mm × 400 mm |
Ambiente | Aplicações internas e externas |
Material | Liga de alumínio |
Sistema de Conexão | Conexão de parafuso |
Tipo de desenho | Desenho CAD 2D |
Objetivo do projeto | Componente de Iluminação e Estrutura Decorativa |
Este arquivo de desenhos apresenta o componente de torre de treliça de alumínio conectado por parafuso de tubo redondo 3281-BS300 desenvolvido para suporte de iluminação, estruturas decorativas e aplicações de exposição.
O desenho está indexado na referência 3281, e os arquivos de desenhos relacionados incluem diferentes configurações de altura fabricadas de acordo com o mesmo conceito estrutural.
A série BS300 foi projetada como uma estrutura de torre de treliça vertical, em vez de uma treliça de iluminação horizontal convencional. Ele combina uma estrutura de tubo redondo de alumínio, sistema de conexão por parafuso e estrutura de suporte de base para criar uma solução flexível para aplicações de eventos internos e externos.
Ao fornecer diferentes alturas, incluindo 1.599m, 1.777m e 2.877m , o mesmo design de torre de treliça pode ser adaptado a diferentes requisitos de iluminação, decoração e exibição.
O 3281-BS300 adota uma estrutura modular de tubo redondo conectada por parafuso.
Em comparação com estruturas soldadas fixas, os componentes de torres treliçadas aparafusadas oferecem vantagens em:
Eficiência de transporte;
Conveniência de armazenamento;
Montagem flexível;
Configuração de altura personalizada.
O design do tubo redondo proporciona uma aparência limpa, tornando-o adequado para estruturas de eventos visíveis onde tanto a função estrutural quanto a apresentação visual são importantes.
O método de conexão é um fator importante na seleção de componentes estruturais temporários. Diferentes sistemas de conexão, como conexão de ponta, conexão de parafuso e conexão de placa, são selecionados de acordo com os requisitos da aplicação.
Mais informações sobre métodos de conexão de treliça podem ser encontradas em:
Compreendendo as conexões de ponta, parafuso e placa em sistemas de treliça
O arquivo de projeto 3281-BS300 inclui as seguintes configurações de desenho:

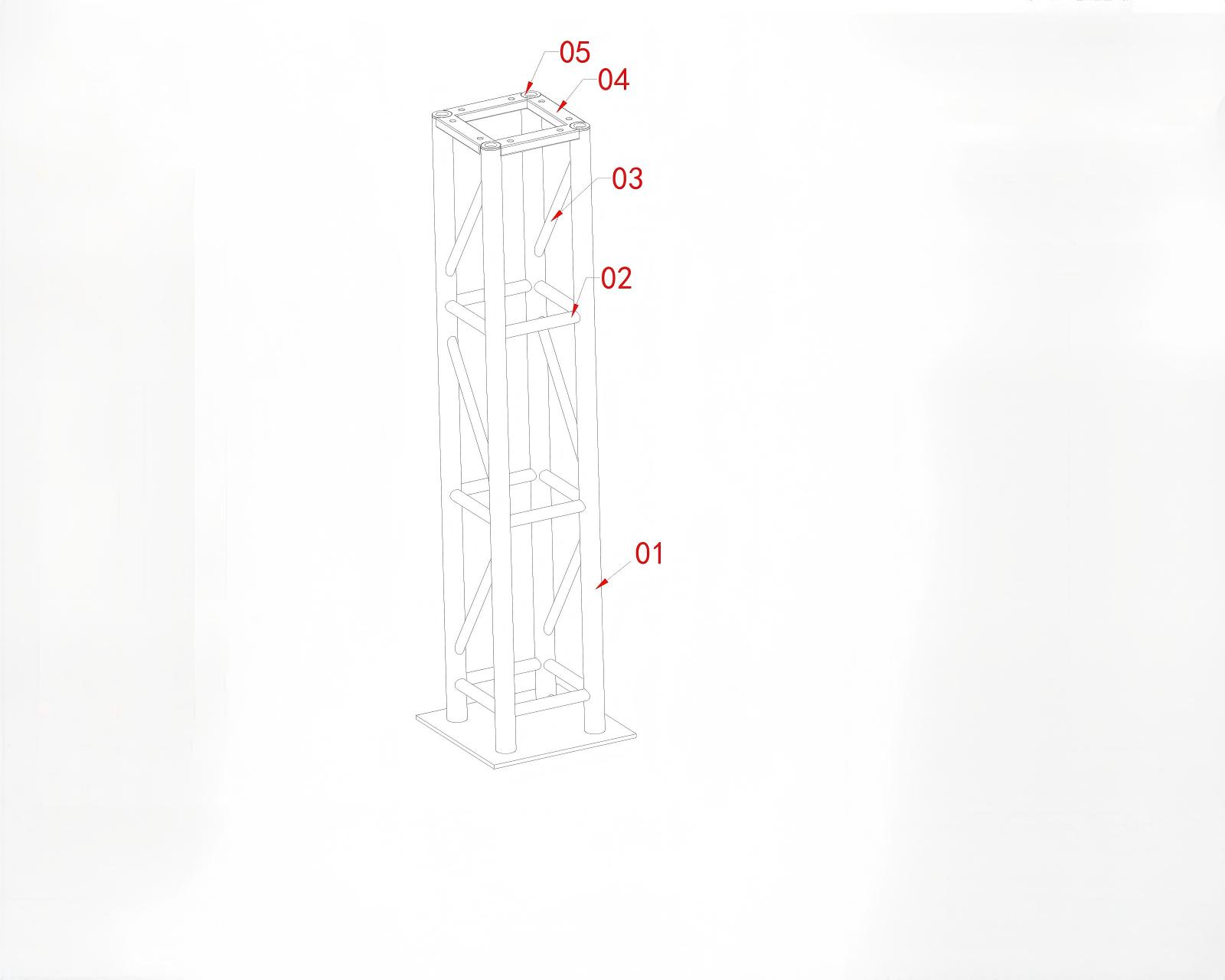

3281-BS30 (1,599M).jpg Altura:
1.599m
Aplicativo:
Adequado para estruturas compactas de suporte de iluminação, torres decorativas e displays de exposição.

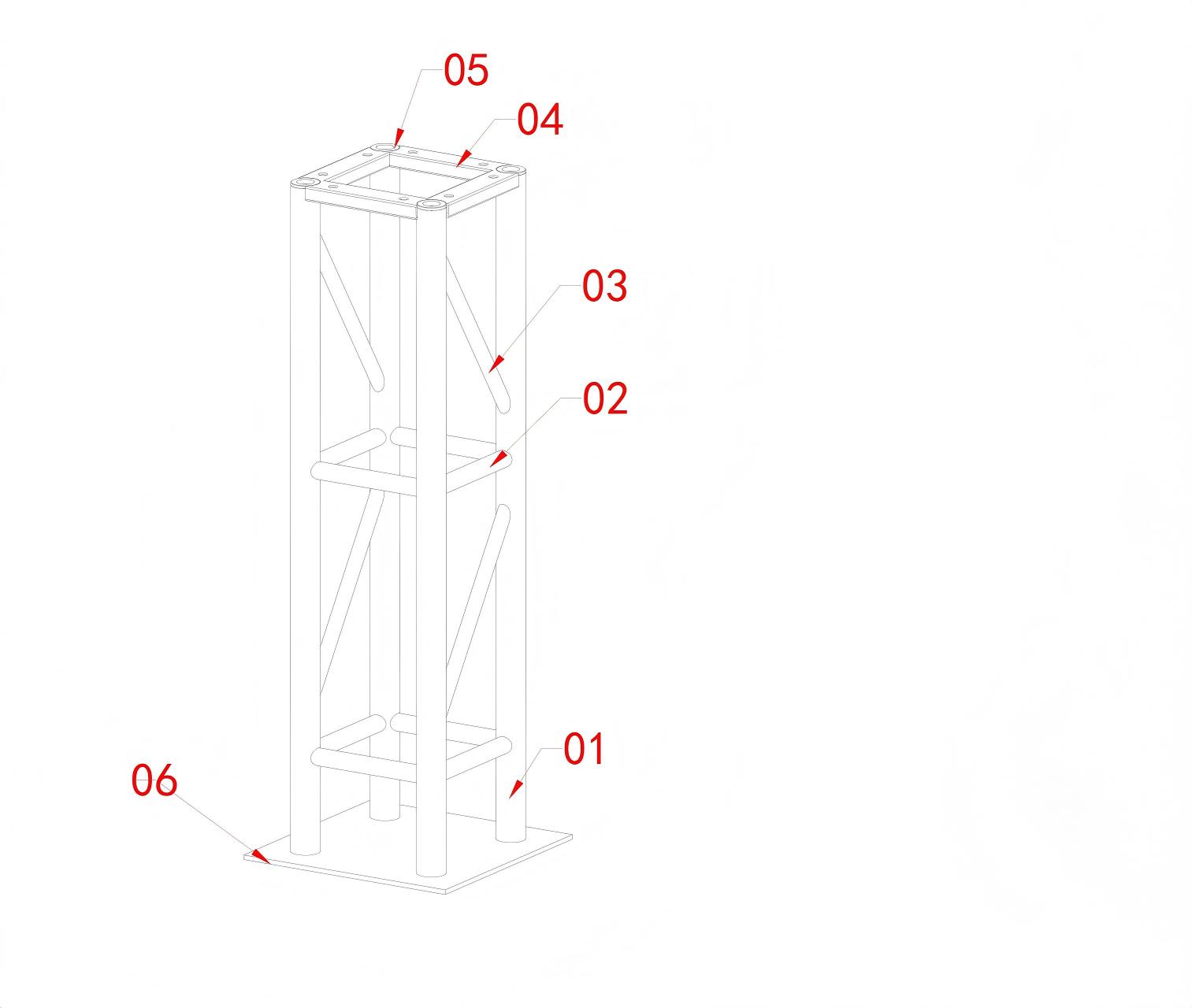

3281-BS30 (1,777M).jpg Altura:
1.777m
Aplicativo:
Adequado para estruturas decorativas de altura média e aplicações de iluminação de eventos.

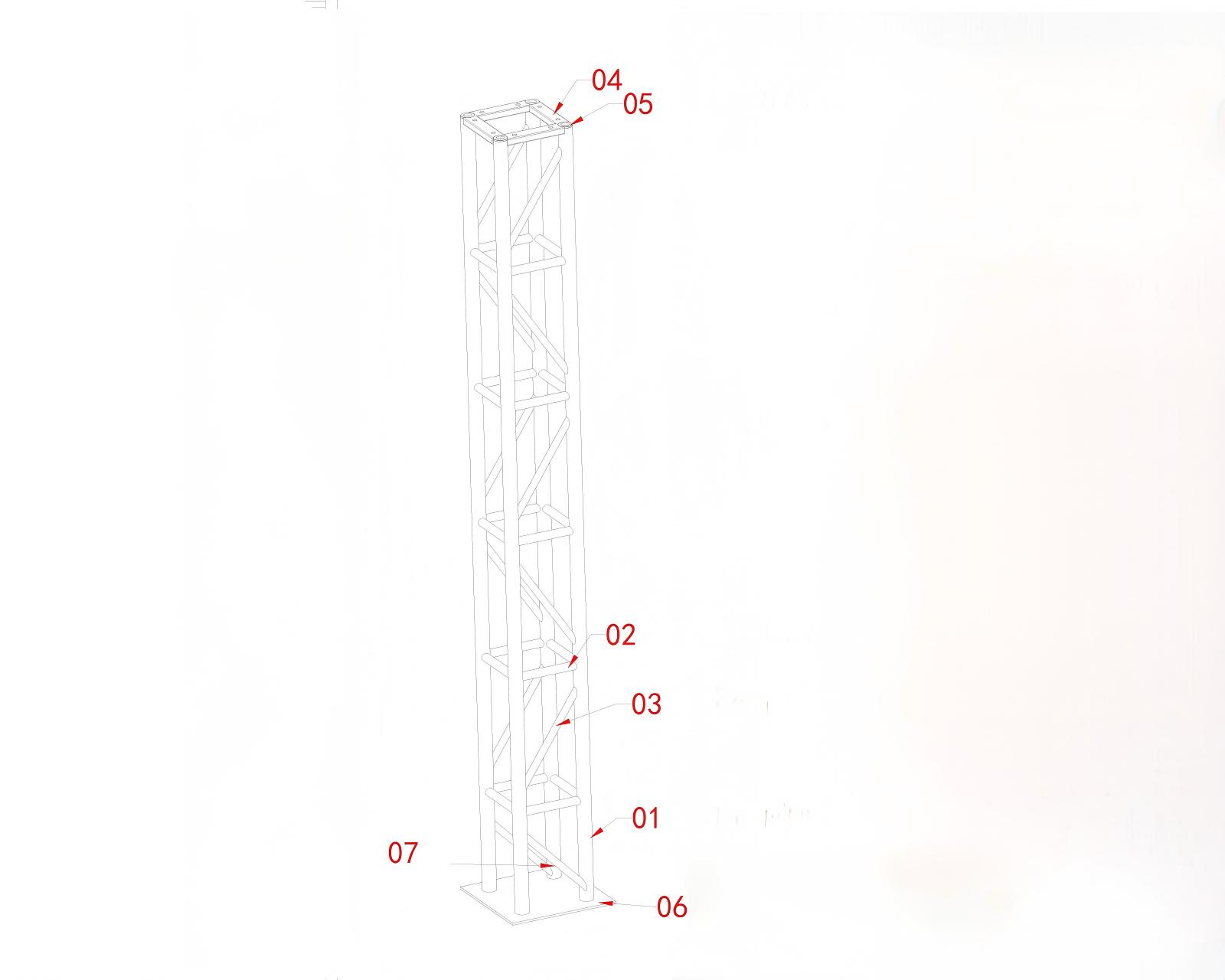

3281-BS30 (2,877M).jpg Altura:
2.877m
Aplicativo:
Adequado para torres de iluminação mais altas, estruturas de entrada e aplicações de exibição visual.
O componente da torre treliçada BS300 é normalmente integrado em estruturas completas de eventos, em vez de ser usado de forma independente.
As aplicações típicas incluem:
Torres de iluminação para eventos;
Estruturas de exibição de exposições;
Torres de entrada decorativas;
Decoração de palco interno;
Estruturas visuais para eventos ao ar livre;
Estruturas de suporte de equipamentos de iluminação.
A configuração final pode incluir componentes adicionais dependendo dos requisitos do projeto, tais como:
Dispositivos de iluminação;
Painéis decorativos;
Elementos de marca;
Placas de base;
Componentes estabilizadores adicionais.
Aplicações relacionadas:
Produção de palco personalizada
Para estruturas de torres treliçadas verticais, os componentes individuais são apenas uma parte do sistema completo.
A configuração final depende de:
Altura total da torre;
Peso do equipamento;
Ambiente de instalação;
Condições de vento;
Método de fixação de base;
Medidas de estabilidade necessárias.
As aplicações externas requerem consideração adicional porque as condições ambientais, especialmente as cargas de vento, podem afetar o projeto estrutural final.
A seleção do material também afeta o desempenho estrutural. A liga de alumínio é amplamente utilizada em estruturas de eventos temporários devido às suas características de leveza, resistência à corrosão e qualidade de aparência.
Conhecimento relacionado:
A torre de treliça aparafusada de tubo redondo BS300 pode ser integrada em:
Sistemas de torres de iluminação;
Estruturas expositivas;
Estruturas decorativas para eventos;
Estruturas de palco personalizadas;
Instalações temporárias para eventos.
Soluções relacionadas:
Para futuras aplicações de compras, este arquivo de desenhos pode ser conectado com:
Possíveis configurações de produto:
BS300 × 1.599m
BS300 × 1.777m
BS300 × 2.877m
O arquivo de desenhos demonstra a capacidade de design personalizado do Dragon Stage, enquanto as páginas dos produtos fornecem informações e especificações de compra.
O BS300 foi projetado principalmente para suporte de iluminação, estruturas decorativas, displays de exposições e aplicações de eventos personalizados.
Sim. A altura da torre pode ser customizada de acordo com os requisitos do projeto, necessidade de instalação de equipamentos e condições estruturais.
Porque esses desenhos pertencem à mesma série estrutural e usam o mesmo conceito de projeto de tubo redondo conectado por parafuso. Diferentes alturas são desenvolvidas de acordo com diferentes requisitos de aplicação.
Sim. O BS300 pode ser utilizado para aplicações externas, mas a configuração final deve considerar as condições ambientais, principalmente vento e estabilidade da instalação.
Sim. A Dragon Stage pode fornecer soluções personalizadas, incluindo projeto estrutural, seleção de componentes e suporte de fabricação.
Os desenhos mostrados neste arquivo são fornecidos para fins de referência para demonstrar a capacidade de design personalizado do Dragon Stage.
O projeto estrutural final deve ser confirmado de acordo com os requisitos reais do projeto, condições de carga, ambiente de instalação e requisitos de segurança aplicáveis.
Peso da embalagem: 400 kg
Volume de embalagem: 4CBM
