Dragonstage

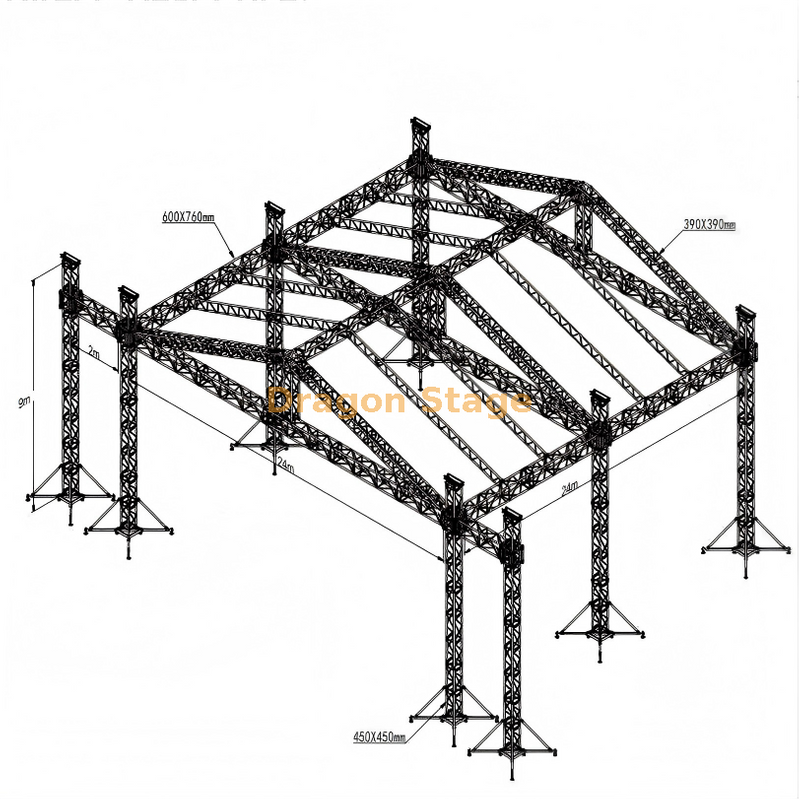

O que é o grande sistema de treliça de telhado para palco de concerto ao ar livre 24x24x9m com asas laterais?
É um de liga de alumínio robusto e resistente, sistema de treliça de telhado projetado para grandes concertos e festivais ao ar livre. O teto principal de 24m × 24m com vão livre de 9m e asas laterais estendidas oferece amplo espaço para equipamentos de iluminação, alto-falantes lineares e telas de LED, ao mesmo tempo que oferece estabilidade estrutural e proteção parcial contra intempéries.
Por que escolher esta grande treliça de telhado para concertos?
✅ Cobertura maciça de 24m × 24m com 9m de altura ✅ Construção resistente em liga de alumínio ✅ Asas laterais integradas para iluminação e suporte de áudio ✅ Design de telhado de pico para melhor distribuição de carga e drenagem ✅ Sistema modular para montagem rápida e segura
peso da embalagem: 5600kg
volume de embalagem: 65cbm
| Item | Especificação (SQURE TRUSS) | Qty | ||||||
| comprimento | tubo principal (mm) | tamanho (mm) | ||||||
| Feixe de 24,00 m (frente) | 3 conjuntos | 3,00 m | 50 × 4,0 | CS600 × 760 | 24pcs | |||
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs | |||||
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs | |||||
| Viga de 24,00 m (lateral) | 2 conjuntos | 3,00 m | 50 × 4,0 | CS600 × 760 | 16pcs | |||
| 2,00 m | 50 × 4,0 | CS600 × 760 | 0pcs | |||||
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs | |||||
| 8,00 m Pilar | 4 conjuntos | 3,00 m | 50 × 3,0 | CS450 × 450 | 8pcs | |||
| 2,00 m | 50 × 3,0 | CS450 × 450 | 4pcs | |||||
| 1,00 m | 50 × 3,0 | CS450 × 450 | 0pcs | |||||
| Cubo de feixe | 6 rostos | CS600 × 760 | 2pcs | |||||
| Torre da estrutura | Bloco de manga Spigot L | 4pcs | ||||||
| Base de aço l | 4pcs | |||||||
| Seção superior l | 4pcs | |||||||
| Guincho manual, ba05 2tons | 4pcs | |||||||
| Seção da dobradiça da torneira, altura 1m | 4pcs | |||||||
| Fling de fibra, Ba04,2 toneladas 3M | 4pcs | |||||||
| Longo Outrigger | 16pcs | |||||||
| Item | Especificação (SQURE TRUSS) | Qty | ||||||
| comprimento | tubo principal (mm) | tamanho (mm) | ||||||
| Pilar do telhado | 3 conjuntos | 2,40 m | 50 × 3,0 | CS389 × 389 | 3pcs | |||
| Viga Superior de 24,00 m | 1 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 8pcs | |||
| 2,00 m | 50 × 3,0 | CS389 × 389 | 0pcs | |||||
| 1,00 m | 50 × 3,0 | CS389 × 389 | 0pcs | |||||
| 12,20 m de feixe oblíquo | 4 conjuntos | 3,00 m | 50 × 3,0 | CS389 × 389 | 12pcs | |||
| 2,00 m | 50 × 3,0 | CS389 × 389 | 4pcs | |||||
| 1,20 m | 50 × 3,0 | CS389 × 389 | 4pcs | |||||
| 12,20 m de escada treliça | 22 conjuntos | 3,00 m | 50 × 3,0 | CL40.389*50 | 66 unidades | |||
| 2,00 m | 50 × 3,0 | CL40.389*50 | 22 unidades | |||||
| 1,20 m | 50 × 3,0 | CL40.389*50 | 22 unidades | |||||
| Componentes do telhado | 4 | telhado conner 4 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 2pcs | ||||
| 5 | telhado conner 5 maneiras, use para treliça de feixe de telhado | CS389 × 389 | 1pcs | |||||
| 1 | Conecte a placa com o grampo | CS389 × 389 | 3pcs | |||||
| Grampo único | 44 unidades | |||||||
| Grampo duplo | 8pcs | |||||||
| Material do dossel do telhado: PVC, cor azul ou personalizada. | 790.56 | 1pcs | ||||||
| Item | Especificação (SQURE TRUSS) | Qty | ||||||
| comprimento | tubo principal (mm) | tamanho (mm) | ||||||
| 2,00 m de viga de asas | 2 conjuntos | 3,00 m | 50 × 4,0 | CS600 × 760 | 0pcs | |||
| 2,00 m | 50 × 4,0 | CS600 × 760 | 2pcs | |||||
| 1,00 m | 50 × 4,0 | CS600 × 760 | 0pcs | |||||
| Pilar de 8,00 m asas | 2 conjuntos | 3,00 m | 50 × 3,0 | CS450 × 450 | 4pcs | |||
| 2,00 m | 50 × 3,0 | CS450 × 450 | 2pcs | |||||
| 1,00 m | 50 × 3,0 | CS450 × 450 | 0pcs | |||||
| Torre das asas | Bloco de manga Spigot L | 2pcs | ||||||
| Base de aço l | 2pcs | |||||||
| Seção superior l | 2pcs | |||||||
| Guincho manual, ba05 2tons | 2pcs | |||||||
| Seção da dobradiça da torneira, altura 1m | 2pcs | |||||||
| Fling de fibra, Ba04,2 toneladas 3M | 2pcs | |||||||
| Longo Outrigger | 8pcs | |||||||
| Acessório de treliça | Acoplador cônico e clipe e pino safrty | conjunto inteiro | ||||||

Dimensões: 24 metros (Comprimento) x 24 metros (Profundidade)
Altura livre: 9 metros
Asas do alto-falante: 2x asas laterais (2m de largura cada)
Material: liga de alumínio de alta resistência (parafuso/espigão disponível)
Perfil da treliça principal: seções para serviços pesados de 600 mm x 760 mm
Perfil de treliça do telhado: suporte de 390 mm x 390 mm / 450 mm x 450 mm
Aplicação: Festivais, Concertos, Eventos em Estádios e Grandes Exposições
Design Modular : Fácil de transportar e montar com ferramentas padrão.
Resistente às intempéries: Acabamento em alumínio anticorrosão para uso externo de longo prazo.
Montagem versátil: Pontos integrados para alto-falantes, cabeças móveis e cenários de palco.
1. Quais são as dimensões exatas deste sistema de treliça de telhado de concerto?
O teto principal mede 24m × 24m com altura de 9m, além de asas laterais estendidas para iluminação adicional e suporte de alto-falante.
2. Este sistema de treliça de telhado é adequado para concertos ao ar livre?
Sim. Sua construção em liga de alumínio resistente e design de telhado pontiagudo o tornam altamente estável e resistente às intempéries, ideal para grandes festivais e concertos ao ar livre. Saiba mais em Como escolher treliça de alumínio para eventos ao ar livre (Guia de segurança e carga).
3. Quão difícil é montar esta grande armação de telhado?
Com seu design modular e pontos de conexão claros, equipes profissionais podem montar o sistema com eficiência. Para etapas práticas de instalação, verifique Como instalar um palco de telhado de concerto para serviços pesados.
